接地电阻的测量方法

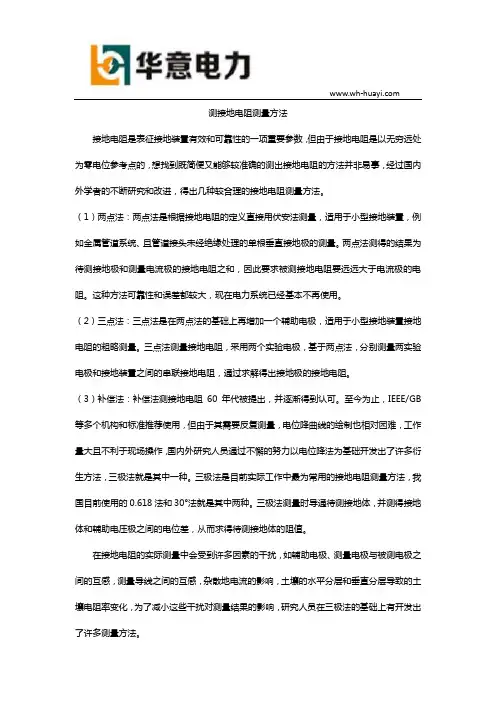

测接地电阻测量方法

接地电阻是表征接地装置有效和可靠性的一项重要参数，但由于接地电阻是以无穷远处为零电位参考点的，想找到既简便又能够较准确的测出接地电阻的方法并非易事，经过国内外学者的不断研究和改进，得出几种较合理的接地电阻测量方法。

（1）两点法：两点法是根据接地电阻的定义直接用伏安法测量，适用于小型接地装置，例如金属管道系统、且管道接头未经绝缘处理的单根垂直接地极的测量。两点法测得的结果为待测接地极和测量电流极的接地电阻之和，因此要求被测接地电阻要远远大于电流极的电阻。这种方法可靠性和误差都较大，现在电力系统已经基本不再使用。

（2）三点法：三点法是在两点法的基础上再增加一个辅助电极，适用于小型接地装置接地电阻的粗略测量。三点法测量接地电阻，采用两个实验电极，基于两点法，分别测量两实验电极和接地装置之间的串联接地电阻，通过求解得出接地极的接地电阻。

（3）补偿法：补偿法测接地电阻60年代被提出，并逐渐得到认可。至今为止，IEEE/GB等多个机构和标准推荐使用，但由于其需要反复测量，电位降曲线的绘制也相对困难，工作量大且不利于现场操作，国内外研究人员通过不懈的努力以电位降法为基础开发出了许多衍生方法，三极法就是其中一种。三极法是目前实际工作中最为常用的接地电阻测量方法，我国目前使用的0.618法和30°法就是其中两种。三极法测量时导通待测接地体，并测得接地体和辅助电压极之间的电位差，从而求得待测接地体的阻值。

在接地电阻的实际测量中会受到许多因素的干扰，如辅助电极、测量电极与被测电极之间的互感，测量导线之间的互感，杂散地电流的影响，土壤的水平分层和垂直分层导致的土壤电阻率变化，为了减小这些干扰对测量结果的影响，研究人员在三极法的基础上有开发出了许多测量方法。

（4）四极法：四极法是在三极法的基础上在被侧电极附近再插入一个辅助电压极，这样可以有效地消除引线上产生的互感。

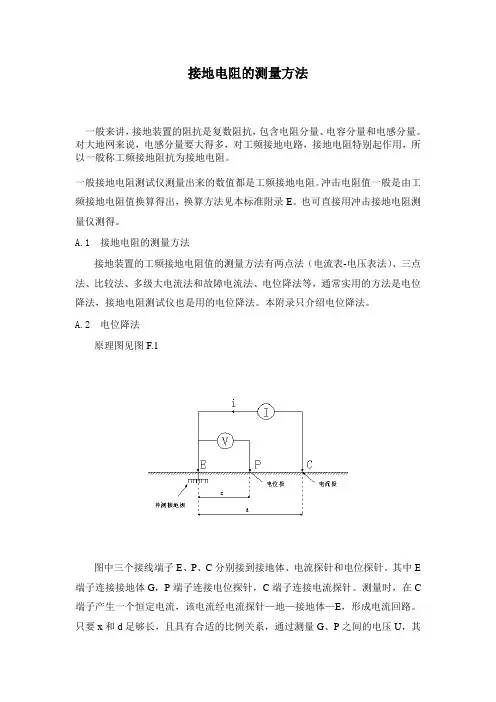

接地电阻的测量方法

一般来讲，接地装置的阻抗是复数阻抗，包含电阻分量、电容分量和电感分量。对大地网来说，电感分量要大得多，对工频接地电路，接地电阻特别起作用，所以一般称工频接地阻抗为接地电阻。

一般接地电阻测试仪测量出来的数值都是工频接地电阻。冲击电阻值一般是由工频接地电阻值换算得出，换算方法见本标准附录E。也可直接用冲击接地电阻测量仪测得。

A.1 接地电阻的测量方法

接地装置的工频接地电阻值的测量方法有两点法（电流表-电压表法）、三点法、比较法、多级大电流法和故障电流法、电位降法等，通常实用的方法是电位降法，接地电阻测试仪也是用的电位降法。本附录只介绍电位降法。

A.2 电位降法

原理图见图F.1

图中三个接线端子E、P、C分别接到接地体、电流探针和电位探针。其中E端子连接接地体G，P端子连接电位探针，C端子连接电流探针。测量时，在C端子产生一个恒定电流，该电流经电流探针—地—接地体—E，形成电流回路。只要x和d足够长，且具有合适的比例关系，通过测量G、P之间的电压U，其电压U和电流I的比值就是接地电阻RG，即：

RG=U/I ……………………………………（1）

A.1 几种标准测量方法

方法一：直线法,见图F.2。

图 F.2 直线法

方法二：补偿法, 见图F.3。

图 F.3 补偿法

方法三：三角形法，见图F.4。

图 F.4 三角形法

A.2 测量中需要注意的问题

P点至E点的距离要大于10米，小于10米测量结果误差较大。

测量时，要根据现场情况仔细选择C点，E点至C点所在直线的延长线一定要通过地网的中心点G，即CE连线要垂直于地网边缘。

P点要选在C点至地网的中间，若对测量的数据有疑问时，可多选几个P点进行测量，再对数据进行分析，以便得出较准确的测量结果。

接地电阻测量方法

接地电阻是指接地装置与大地之间的电阻，用于将设备的金属外壳与地面相连，以便将电流引入地面。通常情况下，接地电阻的测量对于保障人身安全和设备的正常运行都非常重要。

测量接地电阻的方法有很多种，下面介绍几种常用的方法：

1. 离散电流法：该方法需要使用一个电源，将电流引入接地装置，并通过测量电压和电流的大小来计算接地电阻。具体步骤如下：

a. 将电流源连接到接地装置上，并设置适当的电流大小。

b. 通过电压表测量接地电极与大地之间的电压差。

c. 根据欧姆定律，计算出接地电阻：接地电阻 = 电压差 / 电流大小。

2. 双电极法：该方法需要使用两个电极测量接地电阻。具体步骤如下：

a. 将两个电极分别连接到接地装置和大地上。

b. 测量电极与大地之间的电阻值。

c. 根据测得的电阻值计算出接地电阻。

3. 四线法：该方法适用于较精确的测量。具体步骤如下：

a. 在接地装置附近设置四个线圈（感应线圈），使其与地面之间的电流磁感应产生一个恒定的磁场。

b. 将测量探头连接到接地装置上，测量感应线圈中的电压变化。

c. 根据测量的电压变化值，结合感应线圈的参数，计算出接地电阻。

需要注意的是，在进行接地电阻测量前，应先排除外界因素的干扰，例如附近有电磁干扰源、潮湿的环境等。此外，测量过程中要严格按照操作步骤进行，并选择合适的测量仪器进行测量。测量结果也应与规定的标准进行比较，以确定接地电阻是否符合要求。

四种测量接地电阻的方法

接地电阻是指接地装置与大地之间的电阻，是评价接地装置性能的重要指标之一。接地电阻的大小直接影响着接地系统的安全性能。为了准确测量接地电阻，现有多种方法可供选择。本文将介绍四种常用的测量接地电阻的方法。

一、电压降法

电压降法是最常用的测量接地电阻的方法之一。它利用了接地电阻与接地电流之间的线性关系。在测量过程中，将一定电压施加到接地装置上，通过测量接地电流与施加电压之间的比值，可以得到接地电阻的数值。这种方法简单易行，测量结果较为准确，但受到干扰较大时，测量结果可能会有较大误差。

二、电桥法

电桥法是一种精确测量接地电阻的方法。它利用了电桥平衡条件，通过调节电桥的参数使电桥达到平衡状态，从而测量出接地电阻的数值。这种方法具有较高的精度，适用于精密测量场合。但由于电桥的结构复杂，操作较为繁琐，需要较高的技术水平。

三、频率扫描法

频率扫描法是一种较为先进的测量接地电阻的方法。它利用了频率对接地电阻的影响，通过在不同频率下测量接地电阻的阻抗，从而得到接地电阻的数值。这种方法能够减小外界干扰的影响，提高测量的准确性。同时，频率扫描法还可以用于判断接地系统是否存在故障，具有一定的故障诊断能力。

四、反射法

反射法是一种间接测量接地电阻的方法。它利用了接地电阻与传输线特性之间的关系。在测量过程中，将信号源接入接地装置，经过传输线传输到另一端，并反射回来。通过测量信号源与反射信号之间的差异，可以推算出接地电阻的数值。这种方法适用于大地接地电阻的测量，具有较高的测量精度。

测量接地电阻的方法有电压降法、电桥法、频率扫描法和反射法。每种方法都有其适用的场合和特点。在实际应用中，需要根据具体情况选择合适的测量方法，并注意排除干扰因素，以确保测量结果的准确性和可靠性。
