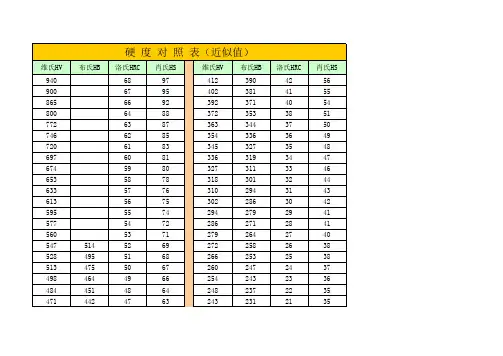

洛氏硬度、布氏硬度、维氏硬度对照表
洛氏硬度
HRC 洛氏硬度
HRA 布氏硬度
HB 30D2 维氏硬度
HV 近似强度
σ(MPa)
70.0 86.6 - 1037.0 -
69.5 86.3 - 1017.0 -
69.0 86.1 - 997.0 -
68.5 85.8 - 978.0 -
68.0 85.5 - 959.0 -
67.5 85.2 - 941.0 -
67.0 85 - 923.0 -
66.5 84.7 - 906.0 -
66.0 84.4 - 889.0 -
65.5 84.1 - 872.0 -
65.0 83.9 - 856.0 -
64.5 83.6 - 840.0 -
64.0 83.3 - 825.0 -
63.5 83.1 - 810.0 -
63.0 82.8 - 795.0 -
62.5 82.5 - 780.0 -
62.0 82.2 - 766.0 -
61.5 82.0 - 752.0 -
61.0 81.7 - 739.0 -
60.5 81.4 - 726.0 -
60.0 81.2 - 713.0 2607
59.5 80.9 - 700.0 2551
59.0 80.6 - 688.0 2496
58.5 80.3 - 676.0 2443
58.0 80.1 - 664.0 2391
57.5 79.8 - 653.0 2341
57.0 79.5 - 642.0 2293
56.5 79.3 - 631.0 2247
56.0 79.0 - 620.0 2201
55.5 78.7 - 609.0 2157
55.0 78.5 - 599.0 2115
54.5 78.2 - 589.0 2074
54.0 77.9 - 579.0 2034
53.5 77.7 - 570.0 1995
53.0 77.4 - 561.0 1957
52.5 77.1 551.0 1921
52.0 76.9 543.0 1885
51.5 76.6 534.0 1851
51.0 76.3 525.0 1817
50.5 76.1 517.0 1785
50.0 75.8 509.0 1753
49.5 75.5 501.0 1722
49.0 75.3 493.0 1692
48.5 75.0 485.0 1662
48.0 74.7 478.0 1635
47.5 74.5 470.0 1608
47.0 74.2 449 463.0 1581
46.5 73.9 442 456.0 1555 46.0
73.7 436 449.0 1529
45.5 73.4 430 443.0 1504
45.0 73.2 424 436.0 1480
44.5 72.9 413 429.0 1457
44.0 72.6 407 423.0 1434
43.5 72.4 401 417.0 1411
43.0 72.1 396 411.0 1389
42.5 71.8 391 405.0 1368
42.0 71.6 385 399.0 1347
41.5 71.3 380 393.0 1327
41.0 71.1 375 388.0 1307
40.5 70.8 370 382.0 1287
40.0 70.5 365 377.0 1268
39.5 70.3 360 372.0 1250
39.0 70.0 355 367.0 1232
38.5 69.7 350 362.0 1214
38.0 69.5 345 357.0 1197
37.5 69.2 341 352.0 1180
37.0 69.0 336 347.0 1163
36.5 68.7 332 342.0 1147
36.0 68.4 327 338.0 1131
35.5 68.2 323 333.0 1115
35.0 67.9 318 329.0 1100
34.5 67.7 314 324.0 1080
34.0 67.4 310 320.0 1070
33.5 67.1 306 316.0 1056
33.0 66.9 302 312.0 1042
32.5 66.6 298 308.0 1028
32.0 66.4 294 304.0 1015
31.5 66.1 291 300.0 1001
31.0 65.8 287 296.0 989
30.5 65.6 283 292.0 976
30.0 65.3 280 289.0 964
29.5 65.1 276 285.0 951
29.0 64.8 273 281.0 940
28.5 64.6 269 278.0 928
28.0 64.3 266 274.0 917
27.5 64.0 263 271.0 906
27.0 63.8 260 268.0 895
26.5 63.5 257 264.0 884
26.0 63.3 254 261.0 874
25.5 63.0 251 258.0 864
25.0 62.8 248 255.0 854
24.5 62.5 245 252.0 844
24.0 62.2 242 249.0 835
23.5 62.0 240 246.0 825
23.0 61.7 237 243.0 816
22.5 61.5 234 240.0 808
22.0 61.2 232 237.0 799
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算
硬度 是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度 ：金属硬度(Hardness)的代号为H。按硬度试验方法的不同，
●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列 》）
1、HB - 布氏硬度:
布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。
布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。（关于布式硬度(HB)详细情况请点击《布氏硬度机(计)HB-3000B/TH600 》）
2、HR-洛式硬度
洛式硬度（HR-）是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：
HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.59mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
另外：
(1)HRC含意是洛式硬度C标尺，
(2)HRC和HB在生产中的应用都很广泛
(3)HRC适用范围HRC 20－－67，相当于HB225－－650
若硬度高于此范围则用洛式硬度A标尺HRA。若硬度低于此范围则用洛式硬度B标尺HRB。布式硬度上限值HB650,不能高于此值。
(4)洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。
