H248传输层承载的协议

引言

H248传输层承载的协议（H.248/Megaco）是一种用于控制媒体网关的通信协议。它定义了在媒体网关和控制器之间进行通信所使用的消息格式和过程，为实现语音、视频和数据的传输提供了支持。本文将介绍H248传输层承载的协议的定义、特点、工作原理以及应用场景。

定义

H248传输层承载的协议（H.248/Megaco）是国际电信联盟（ITU）制定的一项标准，用于控制媒体网关中的IP电话和传统电话系统之间的转换。它通过定义消息格式和过程，提供了控制信令和媒体交互的能力。

特点

H.248具有以下特点：

协议灵活性1.：H.248协议对网关和控制器之间的通信进行了灵活的定义，使得不同厂商的设备可以通过此协议进行交互。它采用基于文本的消息格式，使得协议扩展更加容易。

分布式架构2.：H.248协议使用分布式架构，将媒体控制器与媒体网关分开，实现了对媒体资源的统一管理和控制。这种架构使得系统更加可靠和可扩展。

支持多种媒体类型3.：H.248协议可以同时控制语音、视频和数据等多种媒体类型的传输。它定义了各种媒体的编解码方式、传输格式和参数设置等。

提供丰富的功能4.：H.248协议支持通话的建立、修改和终止操作，可以实现呼叫转接、媒体增强功能、音频/视频编码选择等丰富的功能。

工作原理

H.248协议的工作原理如下： 媒体网关注册1.：媒体网关通过与控制器建立TCP/IP连接并发送注册请求，完成媒体网关的注册过程。

资源描述2.：媒体网关向控制器发送资源描述消息，描述其支持的媒体类型、编码方式和传输参数等。

会话建立3.：控制器向媒体网关发送会话建立请求，包括呼叫号码、媒体类型和媒体描述等信息。

媒体协商4.：控制器与媒体网关进行媒体协商，协商媒体的编解码方式、传输格式和网络参数等。

媒体传输5.：媒体网关通过将媒体数据转发到合适的传输链路上，完成媒体的传输。

会话终止6.：控制器向媒体网关发送会话终止消息，终止当前会话并释放相关资源。

应用场景

H.248协议在多个应用场景中得到了广泛的应用，包括：

IP电话网关1.：H.248协议被用于控制IP电话网关，实现IP电话与传统电话系统之间的互通。它可以完成呼叫的建立、转接、保持和终止等操作。

语音转换设备2.：H.248协议被用于语音转换设备，实现语音信号的转换和编解码。它可以将不同编码方式的语音信号互相转换，实现跨网关的语音互通。

媒体网关控制器3.：H.248协议在媒体网关控制器中起到重要的作用，实现了媒体资源的统一管理和控制。它可以对多个媒体网关进行集中控制，提供统一的接口供上层应用调用。

结论

H248传输层承载的协议（H.248/Megaco）是一种用于控制媒体网关的通信协议，通过定义消息格式和过程，实现了媒体控制和媒体交互的能力。它具有灵活性、分布式架构、支持多种媒体类型和丰富的功能等特点。在IP电话网关、语音转换设备和媒体网关控制器等应用场景中得到广泛应用。通过深入了解H.248协议，可以更好地理解和应用这一通信协议。

合集下载

H.248协议

H.248协议

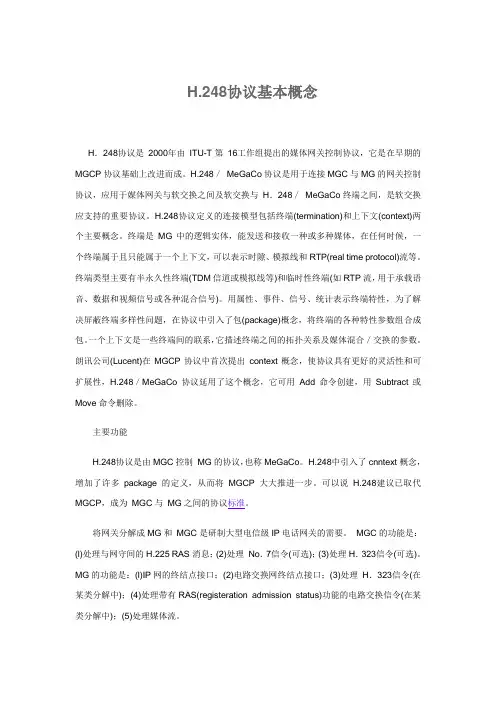

H.248协议基本概念

H．248协议是 2000年由 ITU-T第 16工作组提出的媒体网关控制协议，它是在早期的

MGCP协议基础上改进而成。H.248／ MeGaCo协议是用于连接MGC与MG的网关控制协议，应用于媒体网关与软交换之间及软交换与 H．248／ MeGaCo终端之间，是软交换应支持的重要协议。H.248协议定义的连接模型包括终端(termination)和上下文(context)两个主要概念。终端是 MG中的逻辑实体，能发送和接收一种或多种媒体，在任何时候，一个终端属于且只能属于一个上下文，可以表示时隙、模拟线和RTP(real time protocol)流等。终端类型主要有半永久性终端(TDM信道或模拟线等)和临时性终端(如RTP流，用于承载语音、数据和视频信号或各种混合信号)。用属性、事件、信号、统计表示终端特性，为了解决屏蔽终端多样性问题，在协议中引入了包(package)概念，将终端的各种特性参数组合成包。一个上下文是一些终端间的联系，它描述终端之间的拓扑关系及媒体混合／交换的参数。朗讯公司(Lucent)在MGCP协议中首次提出 context概念，使协议具有更好的灵活性和可扩展性，H.248／MeGaCo协议延用了这个概念，它可用 Add命令创建，用Subtract或

Move命令删除。

主要功能

H.248协议是由MGC控制 MG的协议，也称MeGaCo。 H.248中引入了cnntext概念，增加了许多package的定义，从而将MGCP大大推进一步。可以说H.248建议已取代

MGCP，成为 MGC与 MG之间的协议标准。

将网关分解成MG和 MGC是研制大型电信级IP电话网关的需要。 MGC的功能是：(l)处理与网守间的H.225 RAS消息；(2)处理 No．7信令(可选)；(3)处理H．323信令(可选)。MG的功能是：(l)IP网的终结点接口；(2)电路交换网终结点接口；(3)处理 H．323信令(在某类分解中)；(4)处理带有RAS(registeration admission status)功能的电路交换信令(在某类分解中)；(5)处理媒体流。 协议消息及命令

软交换的常见协议以其作用

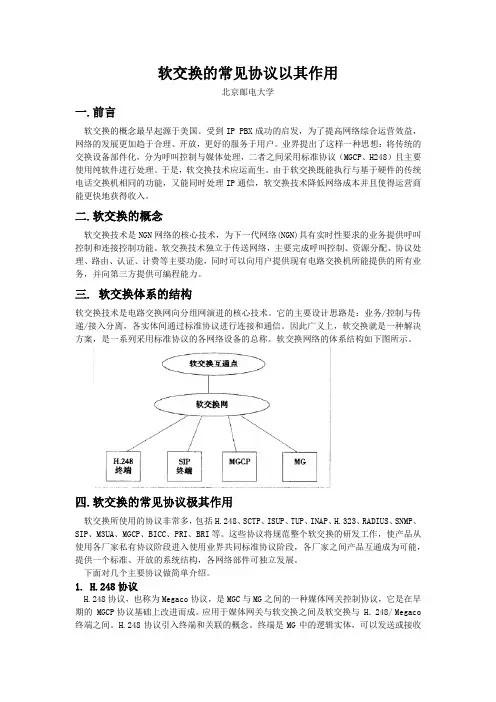

软交换的常见协议以其作用

软交换的常见协议以其作用

北京邮电大学

一.前言

软交换的概念最早起源于美国。受到IP PBX成功的启发，为了提高网络综合运营效益，网络的发展更加趋于合理、开放，更好的服务于用户。业界提出了这样一种思想：将传统的交换设备部件化，分为呼叫控制与媒体处理，二者之间采用标准协议（MGCP、H248）且主要使用纯软件进行处理。于是，软交换技术应运而生。由于软交换既能执行与基于硬件的传统电话交换机相同的功能，又能同时处理IP通信，软交换技术降低网络成本并且使得运营商能更快地获得收入。

二.软交换的概念

软交换技术是NGN网络的核心技术，为下一代网络(NGN)具有实时性要求的业务提供呼叫控制和连接控制功能。软交换技术独立于传送网络，主要完成呼叫控制、资源分配、协议处理、路由、认证、计费等主要功能，同时可以向用户提供现有电路交换机所能提供的所有业务，并向第三方提供可编程能力。

三. 软交换体系的结构

软交换技术是电路交换网向分组网演进的核心技术。它的主要设计思路是：业务/控制与传递/接入分离，各实体间通过标准协议进行连接和通信。因此广义上，软交换就是一种解决方案，是一系列采用标准协议的各网络设备的总称。软交换网络的体系结构如下图所示。

四.软交换的常见协议极其作用

软交换所使用的协议非常多，包括H.248、SCTP、ISUP、TUP、INAP、H.323、RADIUS、SNMP、SIP、M3UA、MGCP、BICC、PRI、BRI等。这些协议将规范整个软交换的研发工作，使产品从使用各厂家私有协议阶段进入使用业界共同标准协议阶段，各厂家之间产品互通成为可能，提供一个标准、开放的系统结构，各网络部件可独立发展。

下面对几个主要协议做简单介绍。

1. H.248协议

H.248协议，也称为Megaco协议，是MGC与MG之间的一种媒体网关控制协议，它是在早期的 MGCP协议基础上改进而成。应用于媒体网关与软交换之间及软交换与 H．248/ Megaco终端之间。H.248协议引入终端和关联的概念。终端是MG中的逻辑实体，可以发送或接收媒体流和控制流。终端有唯一的标志，由MG在创建终端时分配。终端类型主要有半永久性终端和临时性终端，半永久性终端可以代表物理实体，临时性终端可以代表临时性的信息流。关联为一组终端之间的联系。如果一个关联中超过两个终端，那么关联就对终端之间的拓扑结构和媒体混合和交换参数进行描述。空关联是一种特殊的关联，它包含所有那些与其它终端没有联系的终端。关联中的最大终端数是媒体网关的一个特性。仅支持点到点连接的媒体网关，在每个关联中仅允许两个终端存在。支持会议呼叫的媒体网关可以允许三个或更多的终端同时存在于一个关联中。

H.248

H.248

U-SYS SoftX3000 软交换系统 技术手册 信令与协议分册 目 录

i 目 录第2章 H.248协议 ................................................................................................................1

2.1 概述 .......................................................................................................................... 1

2.1.1 基本概念.......................................................................................................... 1

2.1.2 相关术语.......................................................................................................... 1

2.1.3 协议栈结构 ...................................................................................................... 6

2.1.4 H.248协议的应用............................................................................................. 7

2.2 协议消息 ................................................................................................................... 8

H.248协议简介

H.248协议简介

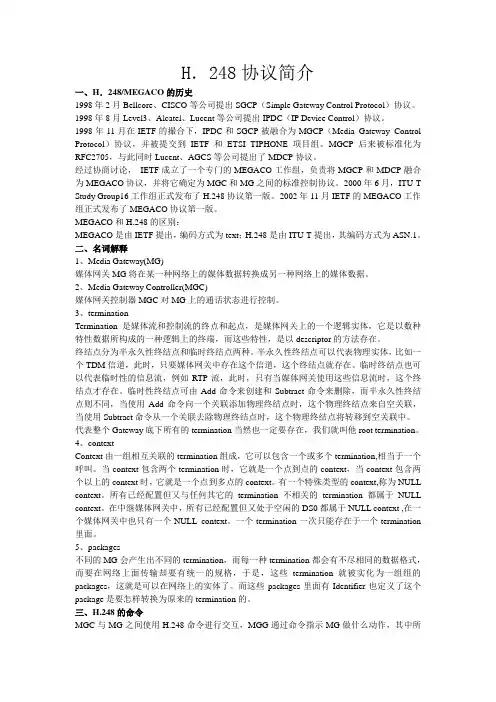

H．248协议简介

一、H．248/MEGACO的历史

1998年2月Bellcore、CISCO等公司提出SGCP（Simple Gateway Control Protocol）协议。

1998年8月Level3、Alcatel、Lucent等公司提出IPDC（IP Device Control）协议。

1998年11月在IETF的撮合下，IPDC和SGCP被融合为MGCP（Media Gateway Control

Protocol）协议，并被提交到IETF和ETSI TIPHONE项目组。MGCP后来被标准化为RFC2705，与此同时Lucent、AGCS等公司提出了MDCP协议。

经过协商讨论， IETF成立了一个专门的MEGACO工作组，负责将MGCP和MDCP融合为MEGACO协议，并将它确定为MGC和MG之间的标准控制协议。2000年6月，ITU-T

Study Group16工作组正式发布了H.248协议第一版。 2002年11月IETF的MEGACO工作组正式发布了MEGACO协议第一版。

MEGACO和H.248的区别：

MEGACO是由IETF提出，编码方式为text；H.248是由ITU-T提出，其编码方式为ASN.1。

二、名词解释

1、Media Gateway(MG)

媒体网关MG将在某一种网络上的媒体数据转换成另一种网络上的媒体数据。

2、Media Gateway Controller(MGC)

媒体网关控制器MGC对MG上的通话状态进行控制。

3、termination

Termination是媒体流和控制流的终点和起点，是媒体网关上的一个逻辑实体，它是以数种特性数据所构成的一种逻辑上的终端，而这些特性，是以descriptor的方法存在。

终结点分为半永久性终结点和临时终结点两种。半永久性终结点可以代表物理实体，比如一个TDM信道，此时，只要媒体网关中存在这个信道，这个终结点就存在。临时终结点也可以代表临时性的信息流，例如RTP流，此时，只有当媒体网关使用这些信息流时，这个终结点才存在。临时性终结点可由Add命令来创建和Subtract命令来删除，而半永久性终结点则不同，当使用Add命令向一个关联添加物理终结点时，这个物理终结点来自空关联，当使用Subtract命令从一个关联去除物理终结点时，这个物理终结点将转移到空关联中。
