电动机控制器的说明书

在控制电动机的时候，电动机控制器充当着非常重要的角色。本说明书旨在向用户提供对于电动机控制器使用和功能的深入理解。通过本文的详细讲解，您将了解到电动机控制器的工作原理、性能特点，以及如何使用和维护它。

一、电动机控制器的工作原理

电动机控制器是通过控制电流的方向和大小来实现对电动机的控制的。当电动机控制器的电源开启时，控制器会向电机供电，从而控制电机的运作。当电动机控制器的电源关闭时，电机则停止运转。

电动机控制器的工作原理可以通过以下几个方面进行阐述。首先，电动机控制器需要有电源，并按照一定的逻辑来进行操作。当电源与电机相连时，电机的运转速度就由电机控制器所控制了。

另外，电动机控制器的工作原理还包括：通过简单的路线安排和电流变化实现对电机的控制，通过测量数据来控制运转电机的速度和方向，通过热保护和电压保护来保护电机防止过热或过电压。在使用电动机控制器的时候，需要注意电源的稳定性和接线的正确性。如果电源出现异常或是电机线路发生故障，都会对电机控制器的使用产生影响。

二、电动机控制器的性能特点

电动机控制器的性能特点主要包括以下几个方面： 1.高效性

电动机控制器可以实现对电机的高效控制，能够使电机达到更高的效率和更好的性能。

2.稳定性

电动机控制器的控制效果十分稳定，能够对电机转动的速度和方向进行有效控制。

3.多功能性

电动机控制器具有很强的多功能性，能够适用于不同的电机型号和不同的工作环境。

4.安全性

电动机控制器可以通过限流、热保护、电压保护等方式来保证电机控制器的安全使用，避免对人员、设备和环境造成安全隐患。

5.节能性

电动机控制器能够通过控制电机转速等参数来实现节能效果，从而减少能源的消耗。

三、如何使用和维护电动机控制器

为了确保电动机控制器的正常使用和便于维护，在使用和维护过程中需要注意以下几个方面：

1.使用方法 在使用前，请先阅读本说明书和相关性能参数，并按照说明使用、安装电动机控制器。

2.检修和维护

在控制器使用过程中，需要定期对控制器进行检查、维护，以确保其稳定运作。

3.保养和保护

需要对电动机控制器进行保养和保护，以延长控制器的使用寿命。具体方法包括：定期清洁控制器、保持控制器的通风良好、避免长时间不使用等。

4.故障分析和排除

在使用电动机控制器的时候，可能会发生各种故障，需要对相关问题进行排查和处理。可以通过检查控制器、电机、电源等方面来确定故障原因，并进行相应的维修和更换。

总之，电动机控制器是电机控制的重要组成部分，具有重要的作用和应用价值。掌握电动机控制器的使用和维护方法，能够帮助用户更好地使用和管理电动机控制器。

合集下载

电动机保护控制器 WDH-31-510 说明书

电动机保护控制器 WDH-31-510 说明书

电动机保护控制器

WDH-31-510

用 户 手 册

本手册包含以下型号的产品：

WDH-31-510（主控制器）

WDH-31-51X (显示模块)

江 苏 斯 菲 尔 电 气 股 份 有 限 公 司 2感谢您选择江苏斯菲尔电气股份有限公司研发的WDH-31-510系列电动机保护控制器，为

了方便您安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几

点。

注意:

◆ 该装置必须由专业人员进行安装与检修

◆ 在对该装置进行任何内部或外部操作前，必须隔离输入信号和电源

◆ 提供给该装置的电参数需在额定允许范围内

下述情况会导致装置损坏或装置工作的异常

◆ 辅助电源电压超范围

◆ 配电系统频率超范围

◆ 电压或电流输入极性、相序不正确

◆ 电压或电流与电机额定参数不匹配

◆ CT变比设置不正确

◆ 开入量工作模式设置不正确

◆ 继电器工作模式设置不正确

◆ 控制器控制权限、起动方式设置不正确

◆ 带电拨通信插头

◆ 未按要求连接端子连线

本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。

如果您需要纸质用户手册可以向本公司的技术服务部门申请。

(具体联系方式、网址见封底)

当装置工作时，请勿接触端子！

1目 录

1. 产品概述..........................................................................................1

2. 产品选型..........................................................错误！未定义书签。

3. 产品特点和技术参数......................................................................3

3.1 产品特点..................................................................................3

苏州万龙ST500说明书

苏州万龙ST500说明书

22、功能配置一览表保护模式下，A继电器的触点（14#/15#）为常闭接点，一般串联在电动机控制接触器线圈回路中，但当控制器上电正常工作时，A继电器立即得电吸合，仅在失电或发生故障保护后方再次断开。

注：①控制器内部矢量和的接地保护为标准配置，但漏电和接地保护只能二选一，当增选漏电时，接地保护功能自动退出。②控制器不带通讯功能时型号为ST501，增选通讯功能时型号为ST502（Profibus-DP），ST503（Modbus-RTU

）S500智能型电动机控制器保护模式方式使用说明书T

33、控制器保护模式下的典型接线图

保护模式下，控制器内A继电器（14#、15#）常闭接点串在控制电机接触器的线圈回路中（CJ接触器），在控制器得电工作时立即闭合，此时方允许电机工作；当过载等故障保护动作时A继电器接点断开，控制电机接触器CJ失电停车。故障后需按一次复位按钮方可清除故障指示和故障接点信号，同时需等待电机热容冷却到允许再次起动值时，控制器内A继电器才自动闭合，允许电机再次起动运行。保护模式下控制器提供装置失电/自诊断、故障跳闸等故障接点输出（图中19、20、21），其中自诊断接点为常闭，控制器得电正常工作时为常开，当控制器自检到装置故障或失电时变为常闭。故障跳闸接点为常开，只有当控制器检测到故障并按规定特性保护动作时变为常闭。分析排除故障后需按复位按钮方可清除故障指示和故障接点信号。保护模式下控制器可据用户需要增选电压功能、电动机绕组热保护功能、漏电保护功

4、ST522显示模块

在保护方式下，ST522操作显示模块作为增选附件可与ST500配合使用（通过T9**～

02串口线连接），通过ST522可以实时显示电机的各种运行参数；调整各种参数（保护

定值、系统参数）；检查各种故障信息/报警信息/DI和DO状态；查询各种管理信息。保

护方式下的ST522面板功能定义如下：S500智能型电动机控制器保护模式方式使用说明书T

ST500说明书

ST500说明书

ST500智能型电动机控制器技术说明书

ST500智能型电动机控制器技术说明书

北京瀚博英电力科技有限公司

ST500智能型电动机控制器技术说明书

1 目 录

一、概述„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 3

1.1 用途及适用范围„„„„„„„„„„„„„„„„„„„„„„ 3

1.2 主要性能介绍„„„„„„„„„„„„„„„„„„„„„„„ 3

1.3 主要功能模块„„„„„„„„„„„„„„„„„„„„„„„ 3

二、 产品分类及订购说明„„„„„„„„„„„„„„„„„ 4

2.1 控制器的功能配置„„„„„„„„„„„„„„„„„„„„„ 4

2.2 控制器的面板及端子布置„„„„„„„„„„„„„„„„„„ 5

2.3 控制器的端子号定义„„„„„„„„„„„„„„„„„„„„ 7

2.4 控制器的定购选型说明„„„„„„„„„„„„„„„„„„„ 9

一. 安装„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 11

3.1 控制器的外形及安装尺寸(100A)„„„„„„„„„„„„„„„ 11

3.2 控制器的外形及安装尺寸（250A）„„„„„„„„„„„„„„ 11

3.3 ST522显示模块外形尺寸„„„„„„„„„„„„„„„„„„ 12

3.4 ST500手持编程器的外形尺寸„„„„„„„„„„„„„„„„ 12

3.5 外部电流互感器ZT40的外形及安装尺寸„„„„„„„„„„„„ 13

电动机保护控制器使用手册

电动机保护控制器使用手册

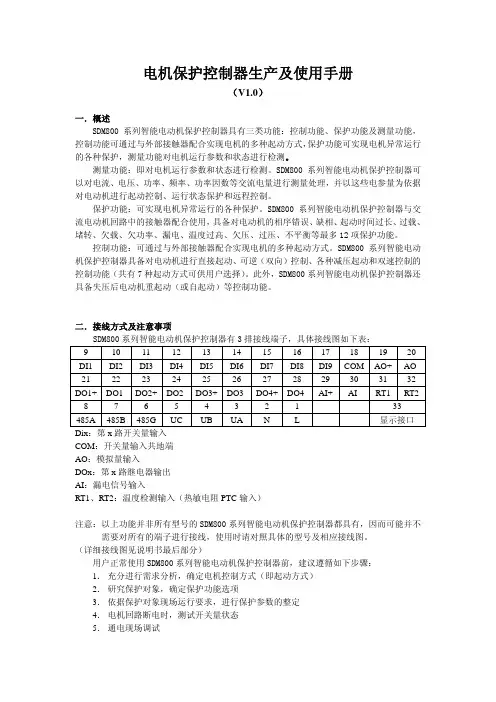

电机保护控制器生产及使用手册

（V1.0）

一．概述

SDM800系列智能电动机保护控制器具有三类功能：控制功能、保护功能及测量功能，

控制功能可通过与外部接触器配合实现电机的多种起动方式，保护功能可实现电机异常运行

的各种保护，测量功能对电机运行参数和状态进行检测。

测量功能：即对电机运行参数和状态进行检测。SDM800系列智能电动机保护控制器可

以对电流、电压、功率、频率、功率因数等交流电量进行测量处理，并以这些电参量为依据

对电动机进行起动控制、运行状态保护和远程控制。

保护功能：可实现电机异常运行的各种保护。SDM800系列智能电动机保护控制器与交

流电动机回路中的接触器配合使用，具备对电动机的相序错误、缺相、起动时间过长、过载、

堵转、欠载、欠功率、漏电、温度过高、欠压、过压、不平衡等最多12项保护功能。

控制功能：可通过与外部接触器配合实现电机的多种起动方式。SDM800系列智能电动

机保护控制器具备对电动机进行直接起动、可逆（双向）控制、各种减压起动和双速控制的

控制功能（共有7种起动方式可供用户选择）。此外，SDM800系列智能电动机保护控制器还

具备失压后电动机重起动（或自起动）等控制功能。

二．接线方式及注意事项

SDM800系列智能电动机保护控制器有3排接线端子，具体接线图如下表： 9 10 11 12 13 14 15 16 17 18 19 20

DI1 DI2 DI3 DI4 DI5 DI6 DI7 DI8 DI9COM AO+ AO-

21 22 23 24 25 26 27 28 29 30 31 32

DO1+ DO1- DO2+ DO2- DO3+DO3-DO4+DO4-AI+AI- RT1 RT2

8 7 6 5 4 3 2 1 33

485A 485B 485G UC UB UA N L 显示接口

Dix：第x路开关量输入

COM：开关量输入共地端

AO：模拟量输入

DOx：第x路继电器输出
