机械原理课程设计---步进输送机机构设计
步进输送机是一种能够精确控制物料运动步长的输送机，特点是具有高精度、高速度和高可靠性。本课程设计将重点研究步进输送机机构设计。
1、步进电机选择
步进电机是步进输送机的动力源，因此选用合适的步进电机非常重要。需要根据步进输送机的要求选择合适的步进电机，关键参数如下：
(1) 步数：步进电机最小的移动单位，通常为1.8°、0.9°、0.72°、0.36°等。
(2) 扭力：步进电机输出的扭矩大小，可根据输送机载荷情况计算得出。
(3) 转速：步进电机最高转速，决定了输送机的最大速度。
(4) 细分数：步进电机细分数越高，输出精度越高，但也意味着控制难度会增加。
2、步进输送机机构设计
步进输送机机构设计的关键是实现精确的步长控制。下面是一些机构设计的建议：
(1) 传动机构：通过减速器、同步带、链条等实现步进电机输出扭矩的放大和传递。
(2) 定位机构：确保物料能够精确地按照指定步长运动，通常通过齿轮和滚珠丝杠等实现。
(3) 导向机构：避免物料在运动中偏离路径，通常通过导向条或导向轮等实现。
(4) 传感器：用于检测物料位置，可以采用光电开关、磁性传感器等。
3、控制系统设计
步进输送机需要精确的控制系统支持，控制系统设计主要考虑以下方面：
(1) 控制器选型：根据步进电机型号和要求选择合适的控制器。
(2) 控制算法：选择合适的控制算法，可根据步长要求和物料速度等因素进行调整。
(3) 传感器接口设计：通过传感器检测物料位置和状态，并将数据反馈给控制器，以实现闭环控制。
(4) HMI设计：设计操作界面，包括设置步长、速度、启停等参数和状态显示等。
以上是步进输送机机构设计的主要内容，要实现高精度和高可靠性的输送机，需要各个方面的综合考虑和设计。
机械原理课程设计pdf 陈明
一、课程目标
知识目标：
1. 理解并掌握机械基本原理，包括力的作用、简单机械的构成和功能；
2. 掌握机械效率的计算方法，并能应用于实际问题；
3. 掌握机械运动的基本类型，及其在实际中的应用。
技能目标：
1. 能够运用所学知识分析并解决简单的机械问题；
2. 能够设计简单的机械装置，并进行效率评估；
3. 能够通过实际操作，验证机械原理的相关理论知识。
情感态度价值观目标：
1. 培养学生对机械原理学习的兴趣，激发其探究欲望；
2. 培养学生的团队合作意识，使其在合作解决问题中体验到学习的快乐；
3. 培养学生尊重科学、严谨求实的态度，形成正确的价值观。
课程性质：本课程为初中物理机械原理部分，结合学生年级特点，注重理论知识与实际应用相结合，强调动手实践和合作探究。
学生特点：初中生正处于形象思维向抽象思维过渡的阶段，对机械原理有一定的好奇心，但需要具体实例和实践活动来辅助理解。
教学要求：教师应采用多元化的教学方法，如案例分析、小组讨论、实验操作等，引导学生主动参与，提高学生的实践能力和创新能力。通过分解课程目标为具体的学习成果，使学生在课程结束后能够达到预期的教学效果，为后续学习打下坚实基础。
二、教学内容
1. 简单机械原理：包括杠杆、滑轮、轮轴等基本类型及其应用；
- 教材章节：第三章第三节《简单机械的应用》
2. 机械效率的计算与评估：介绍机械效率的定义、计算方法及其在实际机械中的应用；
- 教材章节：第三章第四节《机械效率的计算》
3. 机械运动类型：平移、旋转等基本运动类型及其在生活中的应用实例；
- 教材章节：第三章第五节《机械运动类型及其应用》
4. 实践活动：设计并制作简单的机械装置，进行效率测试；
- 教材章节：第三章实践活动《制作一个简单机械装置》
教学大纲安排：
第一课时：简单机械原理的学习与应用；
第二课时：机械效率的计算与评估；
2011
机械原理课程设计说明书 第2页 目 录
一.设计任务书
1.1课程名称: 步进输送机构…………………………………………（3）
1.2运动要求和计算基本数据…………………………………………（3）
二.机构方案的选定
2.1轨道平台的移动……………………………………………………（3）
2.2下料机的设计………………………………………………………（4）
三.主要机构的设计计算
3.1导杆机构的杆长设计………………………………………………（6）
3.2运动循环图…………………………………………………………（8）
3.3凸轮机构设计………………………………………………………（8）
3.4插板相连的四杆机构的设计………………………………………（10）
3.5速度和加速度的分析与计算（图解法）…………………………（12）
3.6速度和加速度的分析与计算（解析法）…………………………（24）
四. 收获体会、建议…………………………………………………………（28）
五. 参考文献…………………………………………………………………（28）
第3页
机械课程设计说明书
一.设计任务书
1.课程名称: 步进输送机构简图设计
1.工作原理及工艺动作简述
步进输送机是一种间歇输送工件的传送机械。工件由料仓卸落到轨道上，滑架作往复直线运动。滑架正行程时，通过棘钩使工件向前运动；滑架返回时，棘钩的弹簧被压下，棘钩从工件下面滑过，工件不动。当滑架又向前运动时，棘钩又钩住下一个工件向前运动，从而实现工件的步进传送。插板作带停歇的往复运动，可使工件保持一定的时间间隔卸落到轨道上。
2.运动要求和计算基本数据
1）输送工件形状和尺寸如附图1所示。输送步长H=830mm。
2）滑架工作行程平均速度为0.42m/s。要求保证输送速度尽可能左右平均，行程速比系数K值为1.7。

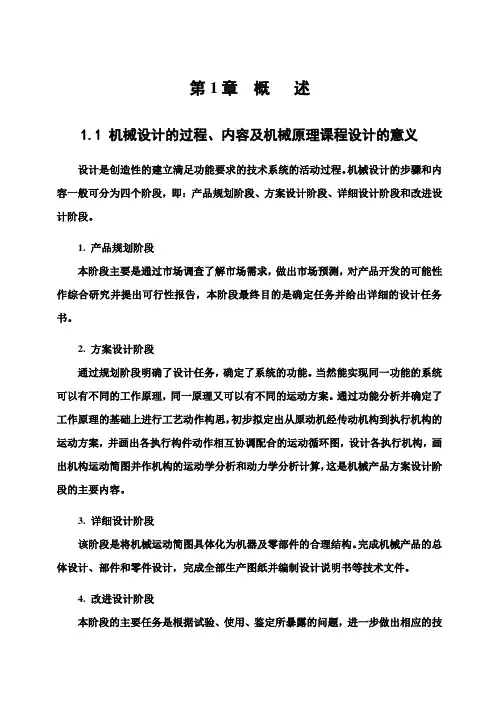

第1章 概 述
1.1 机械设计的过程、内容及机械原理课程设计的意义
设计是创造性的建立满足功能要求的技术系统的活动过程。机械设计的步骤和内容一般可分为四个阶段，即：产品规划阶段、方案设计阶段、详细设计阶段和改进设计阶段。
1. 产品规划阶段
本阶段主要是通过市场调查了解市场需求，做出市场预测，对产品开发的可能性作综合研究并提出可行性报告，本阶段最终目的是确定任务并给出详细的设计任务书。
2. 方案设计阶段
通过规划阶段明确了设计任务，确定了系统的功能。当然能实现同一功能的系统可以有不同的工作原理，同一原理又可以有不同的运动方案。通过功能分析并确定了工作原理的基础上进行工艺动作构思，初步拟定出从原动机经传动机构到执行机构的运动方案，并画出各执行构件动作相互协调配合的运动循环图，设计各执行机构，画出机构运动简图并作机构的运动学分析和动力学分析计算，这是机械产品方案设计阶段的主要内容。
3. 详细设计阶段
该阶段是将机械运动简图具体化为机器及零部件的合理结构。完成机械产品的总体设计、部件和零件设计，完成全部生产图纸并编制设计说明书等技术文件。
4. 改进设计阶段
本阶段的主要任务是根据试验、使用、鉴定所暴露的问题，进一步做出相应的技
术完善工作，以确保产品的设计质量。
设计是一个创新的过程，而在设计的四个阶段中，方案设计的创新及其优劣尤为重要，它对机械系统功能的实现、性能的好坏、经济性及其市场竞争力具有决定性的作用，直接关系到机械设计全局的成败，因此机械系统的方案设计在整个机械设计中占有极其重要的地位。而《机械原理》课程的内容正是为方案设计提供了理论依据和基本方法，机械原理课程设计则是机械系统运动方案设计的一个综合训练。机械原理课程设计是本科阶段的第一个课程设计，它对初步掌握机械系统的方案设计和了解机械设计的内容和方法具有重要意义。
1.2 课程设计的目的
通过综合运用机械原理及相关课程所学内容，针对一个实际机械系统完成课程设计，达到以下目的：
