常见冲压工艺

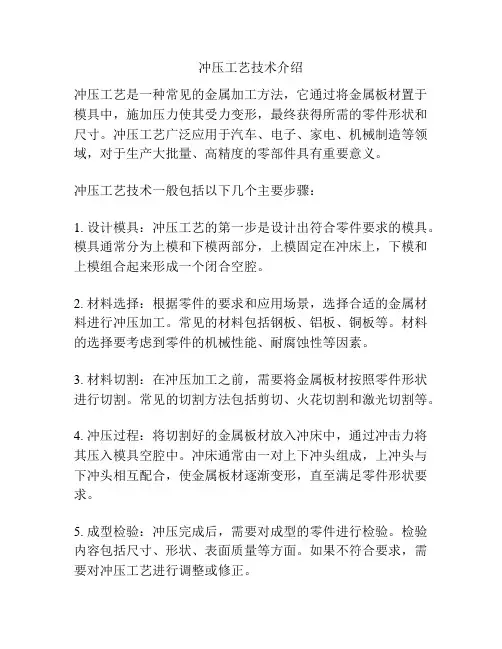

冲压工艺技术介绍

冲压工艺是一种常见的金属加工方法，它通过将金属板材置于模具中，施加压力使其受力变形，最终获得所需的零件形状和尺寸。冲压工艺广泛应用于汽车、电子、家电、机械制造等领域，对于生产大批量、高精度的零部件具有重要意义。

冲压工艺技术一般包括以下几个主要步骤：

1. 设计模具：冲压工艺的第一步是设计出符合零件要求的模具。模具通常分为上模和下模两部分，上模固定在冲床上，下模和上模组合起来形成一个闭合空腔。

2. 材料选择：根据零件的要求和应用场景，选择合适的金属材料进行冲压加工。常见的材料包括钢板、铝板、铜板等。材料的选择要考虑到零件的机械性能、耐腐蚀性等因素。

3. 材料切割：在冲压加工之前，需要将金属板材按照零件形状进行切割。常见的切割方法包括剪切、火花切割和激光切割等。

4. 冲压过程：将切割好的金属板材放入冲床中，通过冲击力将其压入模具空腔中。冲床通常由一对上下冲头组成，上冲头与下冲头相互配合，使金属板材逐渐变形，直至满足零件形状要求。

5. 成型检验：冲压完成后，需要对成型的零件进行检验。检验内容包括尺寸、形状、表面质量等方面。如果不符合要求，需要对冲压工艺进行调整或修正。

冲压工艺技术的优点在于：

1. 高效生产：冲压工艺适用于大批量生产，能够快速、连续地完成零件的成型，提高生产效率。

2. 高精度：由于模具的精确设计和控制，冲压工艺能够获得高精度的零件形状和尺寸，满足产品的精度要求。

3. 多样化：冲压工艺适用于不同形状、尺寸的零件加工，能够生产出多种产品。

4. 材料节约：冲压工艺可以最大限度地利用材料，减少浪费。

总的来说，冲压工艺技术在现代制造业中发挥着重要作用。它能够实现高效、高精度、多样化的零件生产，满足市场对于产品质量和工期的需求。随着技术的不断发展，冲压工艺将继续提高其自动化、智能化水平，为工业生产带来更多的便利和效益。冲压工艺技术在现代制造业中发挥着举足轻重的作用。它是一种高效、精确的金属成形加工方法，适用于大批量生产，并能满足高精度和多样化的要求。下面将从冲压工艺的分类、流程、应用领域以及面临的挑战等方面进行详细介绍。

冲压工艺的工序

冲压工艺是利用冲压设备将板材、带材等进行切割、变形、成形和整形的工艺。它包括以下几个基本的工序：

1. 原材料准备：根据产品的要求，选择合适的板材或带材作为原材料，并进行切割、平整等处理。

2. 模具制造：设计和制造适用于产品要求的模具，通常包括上下模和模具配套的冲头等。

3. 上模：将原材料放置在冲压机的上模位置上。

4. 下模：冲压机通过压力将模具闭合，使得上下模具之间的空间正好适合产品要求的形状。

5. 冲剪：通过冲压机中的冲头，施加较大的压力，将原材料切割成所需的形状。

6. 成形：通过冲压机施加适当的压力和冲头形状，使得原材料变形成为产品要求的形状。

7. 整形：通过多道冲压工序，逐渐调整产品的形状，达到最终的形状要求。

8. 修整：对成品进行修整、研磨、打磨等处理，使得产品表面光滑、无毛边。

9. 检验：对成品进行外观、尺寸、性能等方面的检验，判断产品是否符合要求。

10. 包装：将成品进行包装，便于运输和储存。

以上是冲压工艺中常见的一些工序，具体的工序和顺序会根据产品的要求和复杂程度而有所不同。

1. 落料：将材料沿封闭轮廓分离，被分离下来的部分大多是平板形的零件或工序件。

2. 冲孔：将废料沿封闭轮廓从材料或工序件上分离下来，从而在材料或工序件上获得需要的孔。

3. 切断：将材料沿敞开轮廓分离，被分离的材料成为零件或工序件

4. 切舌：将材料局部而不是完全分离，并使被局部分离的部分达到工作所要求的一定位置，不要位于分离前所处的分平面上

5. 切边：利用冲模修切成形工序件的边缘，使之具有一定的形状和尺寸。

6. 剖切：用剖切模将成形工序件一分为二，主要用于不对称零件的成双或成组冲压成形之后的分离。

7. 弯曲：用弯曲模使材料产生塑性变形，从而弯成一定曲率，一定角度的零件。

8. 卷边：将工序件边缘卷成接近封闭圆形，用于加工类似铰链的零件。

9. 拉伸：将平板型的坯料或工序件变为开口空心件，或把开口空心工序件进一步改变形状和尺寸成为开口空心件。

10. 胀形：将空心工序件或管状件沿径向往外扩张，形成局部直径较大的零件。

11. 旋压：用旋轮使旋转状态下的坯料逐步成形为各种旋转体空心件。

12. 冲压成型性能：板料对冲压成型工艺的适应能力

13. 成型极限：在冲压成型过程中，材料的最大变形限度

14. 成型质量：冲压件的质量包括尺寸精度，形状精度，厚度变化，表面质量以及成型后材料的物理力学性能等方面的内容

15. 冲裁：利用模具使板料产生分离的一种冲压工序。

16. 冲压变形过程：弹性变形阶段，塑性变形阶段，断裂分离阶段。

17. 冲裁的4个断面：A位于凸模端面靠近刃口处B位于凹模端面靠近刃口处C位于凸模侧面靠近刃口处D位于凹模刃口侧面靠近刃口处。

18. 冲裁件的尺寸精度：冲裁件的实际尺寸与基本尺寸的差值，差值越小，精度越高。

19. 精度高的判断：材质软，厚度大，尺寸小，结构简单，精度高。

20. 间隙对冲裁力的影响：对冲裁力影响不大，间隙↑冲裁力↓，对卸料力，推件力影响大。

21. 间隙值的确定：冲裁件断面质量，尺寸精度和模具寿命

冲床的六种生产工艺

冲床是一种常见的金属加工设备，使用广泛，能够高效地完成许多金属零件的制造工作。不同的冲床工艺适用于不同的生产需求，下面将介绍冲床的六种生产工艺。

第一种：单步进模冲压工艺。这种工艺适用于在单一冲床操作中完成一步制造多个形状相同但形状大小不同的零件。该工艺的优点是能够高效地生产大批量的相似零件，成本低，但是当需要制造的零件形状复杂或大小差异较大时，该工艺无法满足需求。

第二种：连续冲压工艺。这种工艺适用于生产无缝的连续形状，如管道、带材等。连续冲床操作高效，速度快，能够生产大量的产品，而且该工艺中的自动送料机构使操作更为安全。

第三种：复合冲压工艺。这种工艺适用于生产复杂的零件，可以在同一台冲床上完成多步冲压，从而形成一整个零件。与单步进模冲压工艺相比，复合冲压工艺成本较高，但可以确保零件精度和质量，节省加工时间和人工成本。

第四种：折弯冲压工艺。该工艺是将金属板料通过折弯成型和冲裁成型相结合，能够生产具有多种几何形状和尺寸的零件，如厨房用具、汽车门板等。该工艺的优点是制造速度快，能够生产高质量的产品。

第五种：拉伸冲压工艺。这种工艺适用于生产具有精密尺寸和复杂形状的零件，如钟表的零件、眼镜架等。拉伸冲压工艺要求材料必须柔软、韧性好，因为它需要在冲床内加工时经常进行弯曲和拉伸。

第六种：成型冲压工艺。这种工艺适用于生产具有多种几何形状的零部件，如发动机盖、车门等。成型冲床的操作和单步进模冲床操作区别不大，但是要求操作者精准控制冲压压力和速度，以确保所生产零件的质量。

总之，不同的冲床工艺适合于不同的生产需求，生产厂家可以根据实际情况选择适合自己的冲床工艺，在生产中提高生产效率和产品质量。
