郑州市丽水路学校宿舍餐厅综合楼

图

纸

会

审

记

录

郑州一建集团工程建设

2021年11 月24 日

宿舍餐厅综合楼图纸会审内容

一、建施

一、建筑-01 装修材料做法表

本楼的地面工程设计800×800地面砖及花岗岩料材，施工中需要干贴工艺，其较好的构造厚度应很多于50mm ,相应图集的粘贴厚度同为50mm，原设30mm地面厚度请与调整。

回答：结构降板50mm，地面厚度按50mm施工。

二、设计总说明条：不封锁走道标高比同层地面标高低，在平面图中位置不明。

回答：一楼室外平台；5#梯各平面标高低降15mm。

3、建筑设计总说明第条：《楼梯扶手水平长度大于500mm时高度为1050mm》，其高度应为1100mm.

回答：按1100mm.

4、设计总说明条：窗台上部做不小于60厚素混凝土压顶与结施-01总说明《窗台大样图》为钢筋混凝土压顶不符；是不是按结构施工？

答：是。

五、设计总说明中：“防水（渗）部位，涉及有水房间及建筑外墙、屋面、雨棚等”，其中的外墙还要做防水么？

回答：目的指外墙与各楼层外挑檐根部及有雨棚与外墙部位做防渗漏处置，涉水房间做法：防水层周围沿墙上翻300mm高,并应做好平立面交接防水处置处置。

六、设计总说明条：《铝合金门窗安装制作，在制作前均应进行风荷验算，以确信玻璃厚度及框料规格，当本设计选用的框料、玻璃厚度不知足要求时，以实际计算为准，确保正常利用》。此说明的目的是什么？以便咱们组织治理施工。

回答：按设计施工即可。

7、设计总说明装修构造做法表

、“序号3中楼面1”一层梯间走廊，门厅花岗石做法材料应明确规格色选品种及粘贴方式（平面布置）。同项“楼面4”二至五层梯间、走廊、门厅同上。

回答：待补图。

、“序号4内墙1适用部位”：《除洗手间外所有房间及走廊、楼梯间（1500高）》（住：所选图集中釉面砖规格为300*300）； 1500高以上的内墙上部墙面做法未设计。

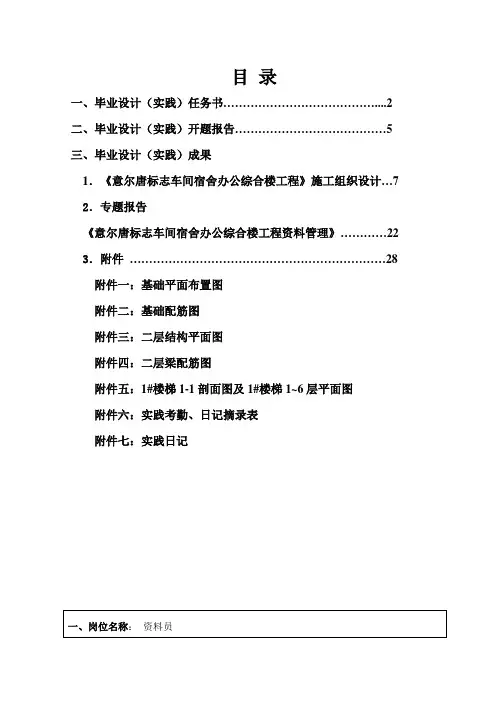

目 录

一、毕业设计（实践）任务书…………………………………....2

二、毕业设计（实践）开题报告…………………………………5

三、毕业设计（实践）成果

1．《意尔唐标志车间宿舍办公综合楼工程》施工组织设计…7

2．专题报告

《意尔唐标志车间宿舍办公综合楼工程资料管理》…………22

3．附件 …………………………………………………………28

附件一：基础平面布置图

附件二：基础配筋图

附件三：二层结构平面图

附件四：二层梁配筋图

附件五：1#楼梯1-1剖面图及1#楼梯1~6层平面图

附件六：实践考勤、日记摘录表

附件七：实践日记

一、岗位名称： 资料员

二、岗位职责：工程技术资料的收集和整理

三、岗位能力要求：熟悉图纸、具有和现场的联系能力，熟悉资料的工作程序。

四、毕业实践课题名称: 意尔唐标志车间宿舍办公综合楼工程资料管理

五、课题任务要求

（一）技术应用设计要求

1．了解工程项目概况

2．明确自己的工作任务

3．对专项工程进行研究

（二）论文（专题报告）撰写要求：

结合毕业实践具体工作完成技术应用论文（专题报告）一篇或毕业实践总结报告。

每个工程都拥有自己的施工技术资料，鉴于现在有些公司在做技术资料时存在模糊、混乱、造假等现象，本次论文拟定从如何做好工程施工技术资料管理这个角度进行技术应用论文的撰写。

(三)操作技能要求

具备建筑施工员上岗资格证书或其他岗位证书。

六、 业实践成果

1、开题报告

2、毕业设计任务书

3、实践日记：每天300字左右；

4、实践报告 ：

²施工组织设计（现场资料摘录）

²实践报告或论文

5、工程图纸：2#图4张，3#图1张

6、指导记录表

7、毕业顶岗实践成绩评定表

七、毕业实践进程计划

日 期 工 作 内 容 天数 阶段性质

4月9日～4月15日 提交开题报告和任务书 7 准备阶段

4月16日～4月22日 收集资料、施工日记 7
