1 机器视觉数字式LED光源控制器使用说明书 安全事项 1.在第一次安装和使用本产品之前，请您务必先仔细阅读本使用说明书。 2.使用本产品之前，请确认输出规格（电压、电流、端子定义）与所用LED光源的规格是否匹配。 3.请确保输入交流电源的地线可靠接地，以避免可能导致的财产损失或人身伤害。 4.连接光源线缆时务必断开输入电源。通电前请仔细检查输入输出线缆是否连接正确，确保本产品可靠工作。 5.请勿在易燃易爆的环境下操作，请保持产品表面的清洁和干燥。 6.如果发现以下任何一种情况，或者对产品的安全有所顾虑，应停止使用本产品并断开它与电源及其他线缆的连接，以减低造成人身伤害和财产损失的风险。并请及时向供应商获取技术支持和售后服务。 6.1电源线、电源插座、端子、开关、按键等损坏； 6.2有过热、烟雾、火花或者起火现象； 6.3产品发出爆裂声或者有异味； 6.4产品内部进水； 6.5产品由高处跌落或者外壳有损伤； 6.6按照使用说明书操作时产品不能正常工作。 7.除非得到本公司的许可和技术支持，否则请勿尝试自行维修产品。 产品简介 本产品是为驱动机器视觉LED光源而设计的可编程远程数字控制器。其具有以下几种功能：256级亮度调节功能，计算机通信控制功能（RS232接口），触发功能（软件触发和硬件触发），自动保存亮度设置等级，前面板带有数字显示，可手动调节亮度并设有防止误操作的解锁键。通过RS232接口将光源控制器与计算机相连，即可通过软件远程对LED光源实现256级亮度调节功能，控制LED光源的亮灭，也可通过外部触发信号（高、低电平信号）以硬件方式远程控制LED光源的亮灭，这种触发工作方式可极大地延长LED光源的使用寿命，尤其适用于复杂高端的机器视觉设备使用。
2 1. 技术参数 1.1 机械参数 1.1.1外壳材料：钢板、前面板贴彩色复合材料 1.1.2外壳颜色：黑色 1.1.3外形尺寸：168*131*90(L*W*H) 1.1.4重 量： 1.2 电气参数 1.2.1通 道 数：4 1.2.2输入电压：100-240VAC ~50/60Hz 1.2.3输出电压：DC24V 1.2.4输出电流：四个通道同时满载输出：第一、二通道最大电流1000mA，第三、四通道最大电流500mA。 1.2.5最大效率：>80% 1.2.6最大功耗：75W 1.3 调光参数 1.3.1调光方式：PWM控制 1.3.2亮度等级：256级 1.3.3手动调节：通过面板上的按键设置通道及亮度等级。 1.3.4远程调节：通过RS232串口远程设置各个通道的亮度等级，设置各个通道光源的亮、灭。 1.3.5 RS232通讯波特率：9600bps 1.3.6保存功能：改变亮度等级，10秒后自动保存。 1.4 触发参数 1.4.1外部触发模式：正、负触发可选(5 to 24V) 1.4.2外部触发输入：通过高、低电平输入，远程控制光源的亮、灭。 1.4.3触发延迟时间：<20us 1.4.4外部触发频率：≤1K Hz 1.5 保护功能 1.5.1 过压保护：Vout的1.5倍，即输出过压保护起作用点约为36V。 1.5.2 短路保护：具有短路保护功能，处于保护状态时输出关闭，显示OCP，需要排除短路故障后重新打开电源方能恢复。 1.5.3 过载保护：Iout的1.3倍，即输出过载保护起作用点，第一、二通道中任一通道输出电流约为1.3A，第三、四通道中任一通道输出电流约为0.65A。输出关闭，显示OCP，需要撤销过载后重新打开电源方能恢复。 1.6 用户界面 1.6.1电源开关：位于后面板 1.6.2电源指示灯：位于前面板、红色LED灯

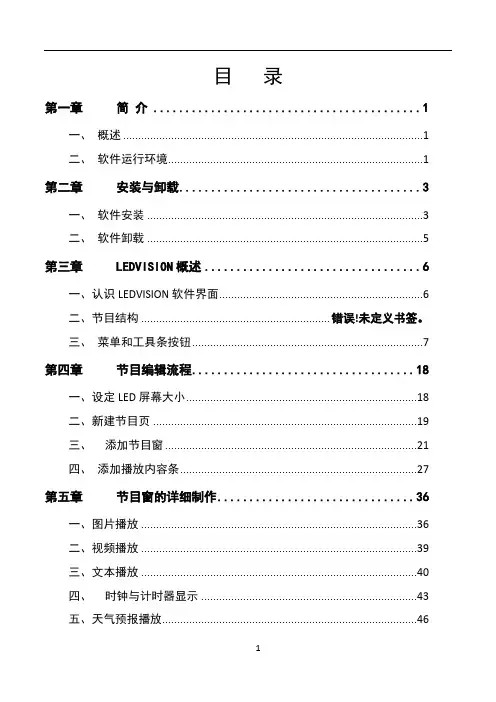

1 目 录
第一章 简 介 .......................................... 1
一、 概述 ....................................................................................................1
二、 软件运行环境 .....................................................................................1
第二章 安装与卸载 ...................................... 3
一、 软件安装 ............................................................................................3
二、 软件卸载 ............................................................................................5
第三章 LEDVISION概述 .................................. 6
一、认识LEDVISION软件界面 ....................................................................6
二、节目结构 ............................................................ 错误！未定义书签。
三、 菜单和工具条按钮 .............................................................................7
LEDIM/D1 Short Form Datasheet & Integrator’s Manual
LEDIM/D1 Short Form Datasheet 09/2020 Technical data are subject to change. Page 1/12 Scharfestraße 16, D-7 LEDIM/D1 Flicker-Free Analog Single Channel Intelligent LED Dimming Driver Touch/Pushbutton/Potentiometer/LDX Dimming Control Part-No.: LD1-G1-D-C Designed and produced in Germany Features • Single channel high efficiency driver with constant current output up to 20 W, 1 A • Analog dimming – 100% flicker-free • Dimming down to 0% (Dim-To-Dark) • Simple DC power-supply up to 24 V depending on application. • 16 mm width – ready to fit extreme compact applications • Dimming controls: LDX, PWM, Touch, Pushbutton, Potentiometer LEDIM/Solutions • Open frame solution for 2-wire Dim-To-Warm (single channel) • Dim-To-Warm with mating LEDIM/Cx LED engines: Dimmed light gets warmer with decreasing brightness - from cold white to candle light Applications • Household appliances • Decorative lighting • Restaurant, Bar & Hotel • Task lighting • Architectural lighting Variants • LDX Dimming • PWM Dimming • Potentiometer Dimming • Touch/Pushbutton Dimming LEDIM/D1 Short Form Datasheet & Integrator’s Manual
