复合材料电缆支架

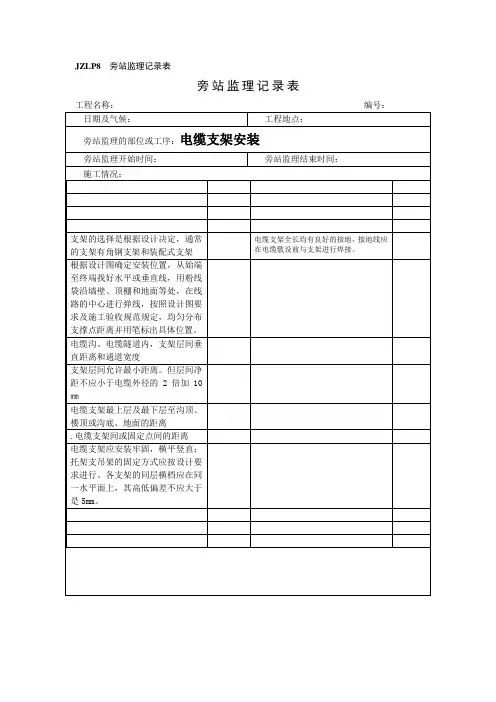

JZLP8 旁站监理记录表

旁站监理记录表

工程名称： 编号：

日期及气候： 工程地点：

旁站监理的部位或工序：电缆支架安装

旁站监理开始时间： 旁站监理结束时间：

施工情况：

支架的选择是根据设计决定，通常的支架有角钢支架和装配式支架 电缆支架全长均有良好的接地，接地线应在电缆敷设前与支架进行焊接。

根据设计图确定安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心进行弹线，按照设计图要求及施工验收规范规定，均匀分布支撑点距离并用笔标出具体位置。

电缆沟、电缆隧道内，支架层间垂直距离和通道宽度

支架层间允许最小距离。但层间净距不应小于电缆外径的2倍加10㎜

电缆支架最上层及最下层至沟顶、楼顶或沟底、地面的距离

.电缆支架间或固定点间的距离

电缆支架应安装牢固，横平竖直；托架支吊架的固定方式应按设计要求进行。各支架的同层横档应在同一水平面上，其高低偏差不应大于是5mm。

监理情况：

发现问题：

处理意见：

备注：

施工项目部：

质 检 员：

日 期： 年 月 日

监理项目部：

旁站监理人员：

日 期： 年 月 日

注 本表由监理项目部填写，监理项目部存 份。

Ｖｏ１．３４　Ｎｏ．１　Ｆｅｂ．２０１５　河北电力技术　

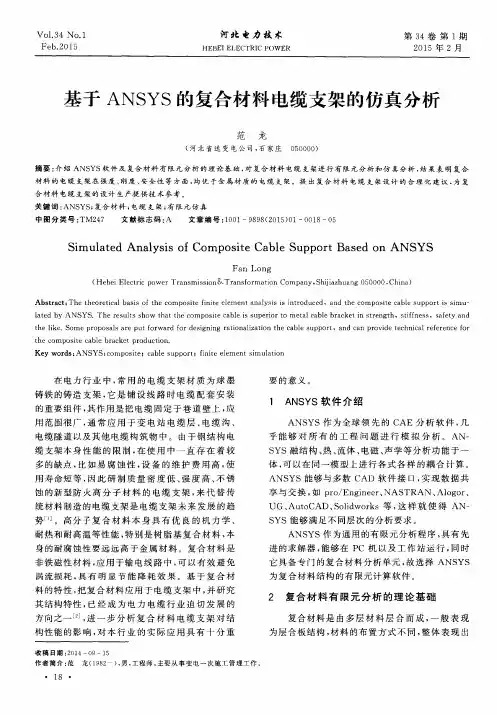

ＨＥＢＥＩ　ＥＬＥＣＴＲＩｃ　ＰＯＷＥＲ　第３４卷第１期　２０１５年２月　

基于ＡＮＳＹＳ的复合材料电缆支架的仿真分析　

范　龙　

（河北省送变电公司，石家庄０５００００）　

摘要：介绍ＡＮＳＹＳ软件及复合材料有限元分析的理论基础，对复合材料电缆支架进行有限元分析和仿真分析，结果表明复合　材料的电缆支架在强度、刚度、安全性等方面，均优于金属材质的电缆支架。提出复合材料电缆支架设计的合理化建议，为复　合材料电缆支架的设计生产提供技术参考。　关键词：ＡＮＳＹＳ；复合材料；电缆支架；有限元仿真　中图分类号：ＴＭ２４７　文献标志码：Ａ　文章编号：１００１—９８９８（２０１５）０１—００１８—０５　

Ｓｉｍｕｌａｔｅｄ　Ａｎａｌｙｓｉｓ　ｏｆ　Ｃｏｍｐｏｓｉｔｅ　Ｃａｂｌｅ　Ｓｕｐｐｏｒｔ　Ｂａｓｅｄ　ｏｎ　ＡＮＳＹＳ　

Ｆａｎ　Ｌｏｎｇ　（Ｈｅｂｅｉ　Ｅｌｅｃｔｒｉｃ　ｐｏｗｅｒ　Ｔｒａｎｓｍｉｓｓｉｏｎ￣Ｔｒａｎｓｆｏｒｍａｔｉｏｎ　Ｃｏｍｐａｎｙ，Ｓｈｉｊｉａｚｈｕａｎｇ　０５００００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｔｈｅｏｒｅｔｉｃａｌ　ｂａｓｉｓ　ｏｆ　ｔｈｅ　ｃｏｍｐｏｓｉｔｅ　ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ　ａｎａｌｙｓｉｓ　ｉｓ　ｉｎｔｒｏｄｕｃｅｄ，ａｎｄ　ｔｈｅ　ｃｏｍｐｏｓｉｔｅ　ｃａｂｌｅ　ｓｕｐｐｏｒｔ　ｉｓ　ｓｉｍｕ—　ｌａｔｅｄ　ｂｙ　ＡＮＳＹＳ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｃｏｍｐｏｓｉｔｅ　ｃａｂｌｅ　ｉｓ　ｓｕｐｅｒｉｏｒ　ｔｏ　ｍｅｔａｌ　ｃａｂｌｅ　ｂｒａｃｋｅｔ　ｉｎ　ｓｔｒｅｎｇｔｈ，ｓｔｉｆｆｎｅｓｓ，ｓａｆｅｔｙ　ａｎｄ　ｔｈｅ　ｌｉｋｅ．Ｓｏｍｅ　ｐｒｏｐｏｓａｌｓ　ａｒｅ　ｐｕｔ　ｆｏｒｗａｒｄ　ｆｏｒ　ｄｅｓｉｇｎｉｎｇ　ｒａｔｉｏｎａｌｉｚａｔｉｏｎ　ｔｈｅ　ｃａｂｌｅ　ｓｕｐｐｏｒｔ，ａｎｄ　ｃａｎ　ｐｒｏｖｉｄｅ　ｔｅｃｈｎｉｃａｌ　ｒｅｆｅｒｅｎｃｅ　ｆｏｒ　ｔｈｅ　ｃｏｍｐｏｓｉｔｅ　ｃａｂｌｅ　ｂｒａｃｋｅｔ　ｐｒｏｄｕｃｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：ＡＮＳＹＳ；ｃｏｍｐｏｓｉｔｅ；ｃａｂｌｅ　ｓｕｐｐｏｒｔ；ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ　ｓｉｍｕｌａｔｉｏｎ　

直埋式复合材料电缆支架

招标技术条件书

1 总则

1.1本技术标书适用于云南电网公司昆明供电局 工程所需的玻璃纤维增强塑料复合材料电缆支架（以下简称电缆支架），提出了电缆支架的规格型号、承载要求、质量检验、包装及运输、质量保证等方面应执行的技术标准及要求。

1.2 本技术标书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标方所执行的标准不一致时，按要求较高的标准执行。

1.3 如果投标方没有以书面形式对本技术标书的条文提出异议， 则意味着投标方提供的设备完全符合本技术标书的要求。如有异议， 不管是多么微小， 都应在报价书中以“对技术标书的意见和同技术标书的差异”为标题的专门章节中加以详细描述。

1.4 本技术标书经招、投双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本技术标书未尽事宜，由招、投标双方协商确定。

1.6 投标方在应标技术标书中应如实反映应标产品与本技术标书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与本招标技术标书的条文存在差异，招标方有权利要求退货，并将对下一批次的评标工作有不同程度的影响。

1.7 投标方应在应标技术部分按本技术标书的要求如实详细的填写应标设备的标准配臵表，并在应标商务部分按此标准配臵进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。

1.8 投标方应充分理解本技术标书并按本技术标书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术标书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。

1.9 投标方应根据现行国家及行业标准、业主批准的施工图及有关技术文件，按计划工期要求进行。投标方提供的产品应是全新的。不能因施工图和技术文件的遗漏、疏忽和不明确而解脱投标方提供符合有关标准要求的产品和工作质量的责任。投标方若 2 发现技术文件有不正确之处，必须通知业主，在差异问题未纠正之前仍进行的任何工作，应由投标方负责。

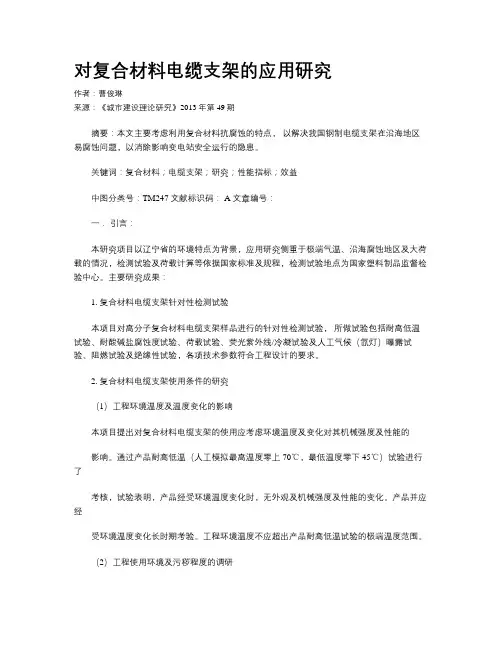

对复合材料电缆支架的应用研究

作者：曹俊琳

来源：《城市建设理论研究》2013年第49期

摘要：本文主要考虑利用复合材料抗腐蚀的特点， 以解决我国钢制电缆支架在沿海地区易腐蚀问题，以消除影响变电站安全运行的隐患。

关键词：复合材料；电缆支架；研究；性能指标；效益

中图分类号：TM247 文献标识码： A 文章编号：

一． 引言：

本研究项目以辽宁省的环境特点为背景，应用研究侧重于极端气温、沿海腐蚀地区及大荷载的情况，检测试验及荷载计算等依据国家标准及规程，检测试验地点为国家塑料制品监督检验中心。主要研究成果：

1. 复合材料电缆支架针对性检测试验

本项目对高分子复合材料电缆支架样品进行的针对性检测试验， 所做试验包括耐高低温试验、耐酸碱盐腐蚀度试验、荷载试验、荧光紫外线/冷凝试验及人工气候（氙灯）曝露试验、阻燃试验及绝缘性试验，各项技术参数符合工程设计的要求。

2. 复合材料电缆支架使用条件的研究

（1）工程环境温度及温度变化的影响

本项目提出对复合材料电缆支架的使用应考虑环境温度及变化对其机械强度及性能的

影响。通过产品耐高低温（人工模拟最高温度零上 70℃，最低温度零下 45℃）试验进行了

考核，试验表明，产品经受环境温度变化时，无外观及机械强度及性能的变化。产品并应经

受环境温度变化长时期考验。工程环境温度不应超出产品耐高低温试验的极端温度范围。

（2）工程使用环境及污秽程度的调研 本项目调研了辽宁省沿海地区及盐碱土质地区污秽程度分布情况， 提出污秽地区变电站工程设计应考虑钢电缆支架腐蚀及维护困难的问题，防腐蚀的重点是户外电缆沟的电缆支

架。并通过产品耐酸、碱、盐腐蚀度试验对产品耐腐蚀性进行了考核，试验表明：腐蚀度≤
