人教版高中物理选修3-2 第五章 《交变电流》单元测试卷(含答案解析)

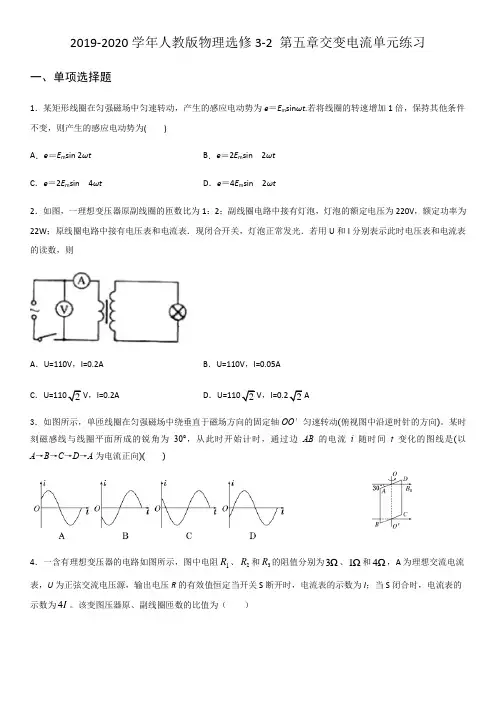

2019-2020学年人教版物理选修3-2 第五章交变电流单元练习

一、单项选择题

1．某矩形线圈在匀强磁场中匀速转动，产生的感应电动势为e＝Emsinωt.若将线圈的转速增加1倍，保持其他条件不变，则产生的感应电动势为( )

A．e＝Emsin 2ωt B．e＝2Emsin 2ωt

C．e＝2Emsin 4ωt D．e＝4Emsin 2ωt

2．如图，一理想变压器原副线圈的匝数比为1：2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U和I分别表示此时电压表和电流表的读数，则

A．U=110V，I=0.2A B．U=110V，I=0.05A

C．U=1102V，I=0.2A D．U=1102V，I=0.22A

3．如图所示，单匝线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动(俯视图中沿逆时针的方向)。某时刻磁感线与线圈平面所成的锐角为30°，从此时开始计时，通过边AB的电流i随时间t变化的图线是(以A→B→C→D→A为电流正向)( )

4．一含有理想变压器的电路如图所示，图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。该变图压器原、副线圈匝数的比值为（ ）

A．2 B．3 C．4 D．5

5．如图甲所示，一理想变压器原线圈接上如图乙所示的正弦交流电，与副线圈相连的两个灯泡规格均为“110V

40W”，电表均为理想电表，原、副线圈匝数比为2：1，开关K闭合前，电路正常工作．则闭合开关K后

A．灯泡将烧毁

B．电流表示数增大

C．经过灯泡的交流电频率为25Hz

D．变压器的输入功率增大一倍

6．如图所示，矩形线框置于磁场中，该磁场可视为匀强磁场．线框通过导线与电阻构成闭合电路，线框在磁场中绕垂直于磁场方向的转轴逆时针匀速转动，下列说法正确的是（ ）

试卷第1页，总5页 高中物理《选修3-2》第五章交变电流单元测试卷

一、单选题

1．如图所示，三个灯泡相同，而且足够耐压，电源内阻忽略．单刀双掷开关S接A时，三个灯亮度相同，那么S接B时

A.三个灯亮度相同 B.甲灯最亮，丙灯不亮

C.甲灯和乙灯亮度相同，丙灯不亮 D.只有丙灯不亮，乙灯最亮

2．下列说法中，正确的是

A.电感对交流的阻碍作用是因为电感器存在电阻

B.电容对交流的阻碍作用是因为电容器的电阻

C.感抗、容抗和电阻一样，电流通过它们做功时都是电能转化为内能

D.在交变电路中，电阻、感抗、容抗可以同时存在

3．用U1=U和U2=kU两种电压来输送电能,若输送的功率相同,在输电线上损失的功率相同,导线的长度和材料也相同,则在两种情况下导线的横截面积之比S1∶S2为 ( )

A.k ∶1 B.1∶k C.k2∶1 D.1∶k2

4．下图所示电路中,已知交流电源电压u=200sin 100πt V,电阻R=100 Ω,则交流电流表和电压表的示数分别为(

)

A.1.41 A,200 V B.1.41 A,141 V C.2 A,200 V D.2 A,141 V

5．有两个输出电压相同的交流电源，第一个电源外接一个电阻R1，第二个电源外接一个变压器，变压器的初级线圈匝数为n1，次级线圈的匝数为n2，变压器的负载为一个电阻R2，测得两个电源的输出功率相等．则此两电阻大小之比R1∶R2为

试卷第2页，总5页 A.n1∶n2 B.∶ C.n2∶n1 D.∶

6．下列四幅图是交流电的图象，其中能正确反映我国居民日常生活所用交流电的是

7．如图所示，一理想变压器的原、副线圈匝数比为3∶1，图中四只灯泡完全相同，在L1、L2、L3正常发光的条件下，若断开L4，则

A.L1、L2、L3变亮 B.L1、L2、L3变暗 C.L1变亮，L2、L3变暗 D.L1变暗，L2、L3变亮

8．如图所示，变压器线圈匝数分别为n1＝1100匝，n2＝60匝，n3＝45匝．现将220 V的交流电加在线圈n1两端，若需对用电器R供3 V的电压，则应

高中同步测试卷(七)

专题二 电磁感应中的图象和能量问题

(时间：90分钟，满分：100分)

一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)

1．环形线圈放在匀强磁场中，设在第1 s内磁场方向垂直于线圈平面向里，如图甲所示．若磁感应强度随时间t的变化关系如图乙所示，那么在第2 s内，线圈中感应电流的大小和方向是(

)

A．大小恒定，逆时针方向 B．大小恒定，顺时针方向

C．大小逐渐增加，顺时针方向 D．大小逐渐减小，逆时针方向

2.如图所示，边长为L的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿越垂直纸面向里、有理想边界的匀强磁场区域．磁场的宽度大于L，以i表示导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，以下i－t关系图象，可能正确的是(

)

3．如图所示的电路中，开关S闭合，电路达到稳定状态时，流过灯泡A的电流为i1，流过线圈L的电流为i2，且i1

)

4.如图，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为l；磁场方向垂直于纸面向里．一边长为l的正方形导线框沿O′O方向匀速通过磁场，t＝0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i与时间t的关系图线可能正确的是( )

5.闭合线圈与匀强磁场垂直，现将线圈拉出磁场，第一次拉出速度为v1，第二次拉出速度为第一次的两倍，则( )

A．两次拉力做的功一样多 B．两次所需拉力一样大

C．两次拉力的功率一样大 D．两次通过线圈的电荷量一样多

6.水平放置的光滑导轨上放置一根长为L、质量为m的导体棒ab，ab处在磁感应强度大小为B、方向如图所示的匀强磁场中，导轨的一端接一阻值为R的电阻，导轨及导体棒电阻不计．现使ab在水平恒力F作用下由静止沿垂直于磁场的方向运动，当通过位移为x时，ab达到最大速度vm.此时撤去外力，最后ab静止在导轨上．在ab运动的整个过程中，下列说法正确的是( )

《交变电流》单元检测题

一、单选题

1.如图所示，理想变压器原线圈输入电压u＝Umsinωt，副线圈电路中R0为定值电阻，R是滑动变阻器.和是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是( )

A．I1和I2表示电流的瞬时值

B．U1和U2表示电压的最大值

C． 滑片P向下滑动过程中，U2不变、I1变大

D． 滑片P向下滑动过程中，U2变小、I1变小

2.正弦交变电源与电阻R、交流电压表按照图甲所示的方式连接，R＝10 Ω，交流电压表的示数是10 V．图乙是交变电源输出电压u随时间t变化的图象．则( )

A． 通过R的电流iR随时间t变化的规律是iR＝cos(100πt) A

B． 通过R的电流iR随时间t变化的规律是iR＝cos(50πt) A

C．R两端的电压uR随时间t变化的规律是uR＝5cos(100πt) V

D．R两端的电压uR随时间t变化的规律是uR＝5cos(50πt) V

3.某交变电压为u＝8sin(157t) V，则( )

A． 用此交变电流作打点计时器的电源时，打点周期为0.02 s

B． 此交变电流可作为电磁打点计时器的工作电源

C． 把额定电压为8 V的小灯泡接在此电源上，小灯泡正常发光

D． 把击穿电压为6 V的电容器接在此电源上，电容器正常工作 4.用220 V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V，通过负载的电流图象如图所示，则( )

A． 变压器输入功率约为3.9 W

B． 输出电压的最大值是110 V

C． 变压器原、副线圈匝数比是 1∶2

D． 负载电流的函数表达式i＝0.05sin(100πt＋) A

5.如图所示，上图是远距离输电线路的示意图，下图是发电机输出电压随时间变化的图象，则( )
