380v发热管电流计算

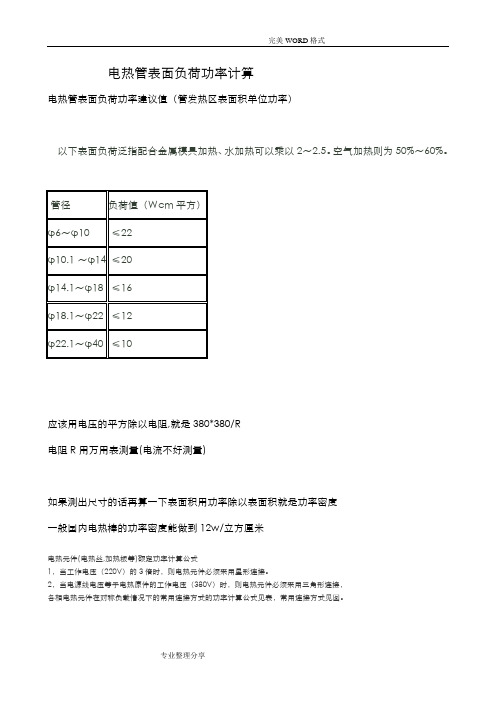

电热管表面负荷功率计算电热管表面负荷功率建议值（管发热区表面积单位功率）以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5。

空气加热则为50%～60%。

应该用电压的平方除以电阻,就是380*380/R电阻R用万用表测量(电流不好测量)如果测出尺寸的话再算一下表面积用功率除以表面积就是功率密度一般国内电热棒的功率密度能做到12w/立方厘米电热元件(电热丝,加热板等)额定功率计算公式1，当工作电压（220V）的3倍时，则电热元件必须采用星形连接。

2，当电源线电压等于电热原件的工作电压（380V）时，则电热元件必须采用三角形连接，各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。

这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。

在表中，P为功率，U为电源线电压，R为电热元件（如电炉丝、红外加热血管、红外加热板等等）的电阻。

国家标准有两个：一个是工业电热管的标准：JB/T GB2379-1993 金属管状电热元件，另外一个是民用加热管的标准：JB/T 4088-1999 日用管状电热元件。

加热器功率计算日期：2009-12-22 17:18:20 编辑：信息中心点击次数：1799按公式计算：加热功率（Kw）=（体积*比重*比热*温度差）/（860X升温时间X效率）。

1、首先需要确定升温时间（H）和△t（°C），多长时间从多少度到多少度,这个参数很重要。

如果时间要求很短，那需求的功率可能就会较大，浪费能源；如果时间长了，设备的准备时间就长，具体看客户需求，找好一个平衡点。

2、主体设备内的空气体积（M3），包括管道，大概估下。

3、空气比重1.16（Kg/m3），比热0.24kcal/kg°C4、还有加热效率，一般0.5~0.6。

电热管表面负荷功率建议值（管发热区表面积单位功率）日期：2009-12-1 8:50:20 编辑：信息中心点击次数：783电热管表面负荷建议值：2～2.5。

1、电机三角型接法线电流是星型接法的1.732倍，但电机星三角启动的电线是分成6根，所以三角型接法每根线电流是线电流的一半。

热继电器选标牌额定电流的一半即可。

2、三相异步电动机功率计算公式三相异步电机功率公式：P=1.732UIcosφ其中：P—三相平衡功率1.732—根号3U—线电压，一般是380伏，变压器出来的电压常常是400伏左右I—线电流cosφ—，是0到1之间的数值，电阻性负载为1，一般为0.75到0.85，日光灯为0.53、加热管如果是380V的用三角型接法。

4、三根220V的发热管，我使用星形接法三相电源，不接零线......如果三根电热管的功率是一样的，那么星形连接是可以工作在三相380V电源中的，每相电压为220V，工作正常。

三根电热管连接处就形成了认为的中性点。

如果“其中一条发热管坏了”（断路） ......那么三根电热管的中性点就会消失，其余两根电热管为串连接入（两相）380V电压的工作状态中，在两根电热管功率相同时，每根电热管的电压变成380V的一半：190V。

三相星形连接的电热管正常工作时，工作零线是没有电流的。

当某一根电热管烧断，零线会出现于相线相同的电流，这是三相供电最大的特点，只要检测工作零线的电流，就可以及时发现有电热管出现问题了。

对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形，如电机无接结盒第一相绕组头尾标上1.4第二相绕组头尾标上2.5第三相绕组头尾标上3.6星形接法：456接一起，123接电源三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线说明（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

电路发热量计算公式电热器件的散热问题，一直是电路设计的重点，如果能在电路设计阶段，就考虑到发热问题，那么发热量也就有了保证。

在半导体芯片上，的元件，也就是电容，是一种电阻，其导热系数和绝缘系数都与电介质绝缘，电阻越小，电阻所发出的热量也越少；反之，电阻越大，电阻所发出的热量也就越多。

对于普通家用家电产品来说，主要是把电路当成一个发热体来考虑，并没有把温度作为一个热传导率来考虑，因此，在计算过程中会造成计算误差；如果是电子设备，就不会有这方面的误差。

这就需要根据电阻的性质来计算发热量了，并使用公式进行计算，从而保证计算准确度，避免计算错误。

今天我们来简单了解下这个公式: f (热量)= A (C)/A (C)*(VF+ VF)* VF (VT)2* VT 3* VT 4* VT 5* VT 6* VT 7* VT 8* VT 9* VT 9* VT 10+ VT 11* VT 12* VT 13* VT 13* VT 14* VT 14* VT 15* VT 16* VT 18* VT 19* VT 19* VT 20* VT 21* VT 22* VT 22* VT 23* VT 25* VT 28*VT-30* MH 13+ VTC 14* VT 12* FT 23.关于 VT的理解，就不展开了。

电路中总热功率与元件、电热材料之间存在着直接关系。

那么如何计算功率呢？这里给出一个公式帮助大家：电流 V=热量 Q/D。

一、功率的计算公式从上面我们知道，在电路中，各元件之间的电阻是有不同大小差异的；在实际设计时，计算电流时，应该先考虑电阻的大小问题，然后再考虑对热量的要求。

这里提供两个计算方式：功率：电流和温度两个变量取值的平均值；功率等于总热量除以总电阻的比率就是功率；电阻：温度与电流成正比，而电阻只与温度成反比。

这里说下功率计算原理：功率= P/R (P为电阻值); A 代表热电阻温度系数 A; C代表热量系数 C; D为计算热阻所用材料（或功率）的热导率 T (P).这里定义: T= P (T· R)/R (P· T).所以，对于一个电阻来说: VF= VT+ VF. VF= VF (VT)/VF (VF)= VT (VF+ VT)/VT.所以功率公式是 VF= VT/VF.如图中所示：当 VF和 VF不变时（即 VF和 VF不变时) VF和 VF均为固定值。

发热管电阻计算公式发热管电阻的计算公式是电学领域中的一个重要知识点。

咱们先来了解一下啥是发热管电阻。

简单说，发热管电阻就是发热管在电流通过时对电流产生的阻碍作用的大小。

那怎么计算这个电阻值呢？这就得提到一个公式：R = U² /P ，其中 R 表示电阻，U 是电压，P 是功率。

比如说，有一个发热管，它标注的功率是 1000 瓦，接在 220 伏的电源上。

那咱们就可以用这个公式来算一算它的电阻。

先把电压 220伏平方，得到 48400 ，然后用 48400 除以功率 1000 瓦，算出来电阻就是 48.4 欧姆。

我记得有一次，我在实验室里给学生们讲解这个公式。

有个学生特别较真儿，非说这个公式不实用。

我就决定当场做个实验给他看。

我拿出一个已知功率和电压的发热管，让大家一起根据公式算出电阻值，然后用万用表实际测量一下。

结果，算出来的值和测量出来的值非常接近。

那个较真儿的学生一下子就服气了，还说：“老师，原来是我理解错啦！”这让我深深地感觉到，实践出真知，只有通过实际操作，才能让大家真正理解和掌握这些知识。

在实际应用中，比如我们家里的电暖器，里面的发热管电阻大小就决定了它的发热效果和能耗。

如果电阻太小，那电流通过得太顺畅，功率就大，耗电量也就大；要是电阻太大，电流通过困难，功率小，发热效果可能就不好。

再比如一些工业设备中的发热管，对电阻的要求就更加精确。

电阻不合适，可能会影响整个设备的运行效率，甚至造成故障。

所以说，搞清楚发热管电阻的计算公式，对我们的生活和工作都有着不小的作用。

无论是自己动手修理一些简单的电器，还是在专业领域进行设计和研发，都离不开这个小小的公式。

总之，发热管电阻的计算公式虽然看起来简单，但它的应用却十分广泛。

希望大家都能掌握好这个公式，让它为我们的生活和学习带来更多的便利。

发热管规格⼀、概述发热管是⼀种常⻅的电加热元件，⼴泛应⽤于各种加热设备中。

它由⾦属管、电热元件和散热⽚等组成，通过电流加热产⽣热量，从⽽实现对物料的加热和⼲燥等⽬的。

发热管的规格参数对其性能和使⽤效果具有重要影响，因此了解和掌握发热管的规格参数对于正确选择和使⽤发热管⾮常重要。

⼆、发热管规格参数1.电压：发热管的额定电压通常为220V或380V，根据使⽤环境和设备要求选择合适的电压。

2.功率：发热管的功率是其加热能⼒的重要参数，常⽤的功率范围在1000W⾄3000W之间。

根据实际加热需求和设备规格选择合适的功率。

3.⻓度：发热管的⻓度是影响其加热⾯积和功率的主要因素，⻓度通常在60mm⾄120mm之间，可根据实际需要选择。

4.直径：发热管的直径决定了其散热性能和机械强度，常⽤的直径有16mm、22mm和32mm等。

根据实际使⽤环境和散热需求选择合适的直径。

5.材质：发热管常⽤的材质有不锈钢、铁氟⻰等，不同材质的发热管具有不同的耐⾼温性能、耐腐蚀性能和机械性能等，应根据实际使⽤环境和要求选择合适的材质。

6.表⾯负荷：发热管的表⾯负荷是指单位⾯积的功率密度，表⾯负荷越⾼，加热速度越快，但同时寿命也会相应缩短。

因此，在选择发热管时，应根据实际需要合理选择表⾯负荷。

7.温度控制⽅式：发热管有机械式和电⼦式两种温度控制⽅式。

机械式温度控制采⽤热敏电阻或双⾦属⽚作为感温元件，具有成本低、可靠性⾼等优点；电⼦式温度控制采⽤温度传感器和控制器，具有温度控制精度⾼、调节⽅便等优点。

应根据实际需要选择合适的温度控制⽅式。

8.安装⽅式：发热管的安装⽅式对其使⽤效果和使⽤寿命具有重要影响。

常⻅的安装⽅式有直插式、法兰式、螺纹式等，应根据实际使⽤环境和设备要求选择合适的安装⽅式。

三、发热管的选择和使⽤在选择和使⽤发热管时，应综合考虑其规格参数和使⽤环境等因素，以确保其性能和使⽤效果达到最佳状态。

具体来说，应注意以下⼏点：1.根据实际加热需求和设备规格选择合适的电压、功率、⻓度和直径等参数的发热管。

功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机：2A/KW三相电热设备：KW单相220V，KW单相380V，KW铜线、铝线截面积(mm2)型号系列：1 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

电缆功率与线径大小15KW-21KW电缆线径为6平方-10平方21KW-30KW电缆线径为10平方-16平方30KW-39KW电缆线径为16平方-25平方39KW-49KW电缆线径为25平方-35平方49KW-61KW电缆线径为35平方-50平方如果是铝线截面积要取铜线的倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

例:电热管计算:为三相总功率，分3相后4KW/相，根据公式电流I=4000W/380V=.*(保险系数)= 即每项线15A.2．12kw为二相总功率，分3相后4KW/相，根据公式电流I=4000KW/220V=18A.18A*(保险系数)=27A 即每项线27A.以上可根据电流大小选项线大小七、电加热线径匹配标准:工程电缆价格明细表铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以。

三相电电热管接法引言电热管是一种应用广泛的加热元件，它通过电流通过电阻丝产生热量。

在某些特定的应用中，使用三相电源可提供更稳定和均匀的加热效果。

本文将详细探讨三相电电热管的接法，包括星形接法和三角形接法，并同时介绍这两种接法的优缺点。

三相电概述三相电是指通过三根电缆传输交流电的一种电力系统。

它由三个正弦波电压信号组成，相位差为120度。

电热管工作原理电热管是一种基于电阻加热原理的加热元件。

它通常由电阻丝、绝缘层和外壳组成。

当电流通过电阻丝时，电阻丝会发热，将热量传递给外壳，并通过外壳将热量传递给加热对象。

星形接法星形接法，也称为Y型接法，是将三相电源的中性点与电热管的中心引线连接在一起。

图1显示了星形接法的电路图。

电路图L1 L2 L3| | || | || | |-----N------||Heater|图1：星形接法的电路图在星形接法中，每根相线上的电压与中性线的电压之差可以用来驱动电热管。

具体而言，通过调整电热管两端的电压差，可以控制电热管的发热功率。

优点1.线路简单：星形接法只需要连接一个中性线，线路结构相对简单，易于布线和维护。

2.可靠性高：当某一相线出现故障时，仍可继续使用，不会使整个系统停止工作。

3.对称性好：星形接法使得三相电源的电压和电流对称分布，有利于电热管的均匀加热。

缺点1.引线较多：星形接法需要将每根相线与电热管引线相连，带来了更多的布线工作。

2.中心引线压力大：由于中性点连接了电热管的中心引线，会使得中心引线承受较大的电流负荷。

三角形接法三角形接法，也称为Δ型接法，是将三相电源的三根相线直接连接到电热管的三个端子上。

图2显示了三角形接法的电路图。

电路图L1 L2 L3| | || | || | |-----Δ------Heater图2：三角形接法的电路图在三角形接法中，电热管的两个端子之间的电压可以用来驱动电热管。

通过控制相线之间的电压差，可以调节电热管的发热功率。

优点1.布线简单：三角形接法只需要将三根相线直接连接到电热管，布线工作相对简单。

加热管星形和三角形接法电流
加热管作为热传递的主要设备之一，在工业、农业、医疗等领域都有广泛的应用和需求。

加热管的接法方式也有多种，其中星形和三角形接法电流是主要的两种方式。

本文将围绕这两种接法方式进行详细讲解。

一、星形连接方式
星型连接方法是将加热管的三个线圈连接在一起形成一个星型结构，然后将其连接到电源上。

这种连接方式最常用于大功率的加热器设备，通常使用三相电源供电，能够实现大功率的加热效果。

具体操作步骤如下：
1. 准备工作：首先，需要将加热管的三个线圈间绞条缆线接出，以备接线时使用。

2. 连接电源：将三相电源连接到加热管的三个线圈上，注意不同线圈的接线方式，以免造成接线错误。

3. 测试电路：待连接完成后，进行电路测试，确保电路连接正确，然后启动加热管进行加热试验。

二、三角形连接方式
三角形连接方法是将加热管的三个线圈按照顺序依次连接在一起形成一个三角形结构，然后将其连接到电源上。

这种连接方式最常用于小功率的加热器设备，通常使用单相电源供电，能够实现小功率的加热效果。

具体操作步骤如下：
1. 准备工作：首先，需要将加热管的三个线圈间绞条缆线接出，以备接线时使用。

2. 连接电源：将单相电源连接到加热管的三个线圈上，注意不同线圈的接线方式，以免造成接线错误。

3. 测试电路：待连接完成后，进行电路测试，确保电路连接正确，然后启动加热管进行加热试验。

总结：
星型和三角形接法电流是加热管常用的两种接法方式，具体使用哪种方式要看加热器的功率大小，需求量以及电源等因素。

使用正确的接线方式能够确保加热器的正常运行，避免因接线错误而导致的设备故障和安全隐患。

高压柜、低压柜、变压器的发热量计算方法变压器损耗可以在生产厂家技术资料上查到（铜耗加铁耗）；高压开关柜损耗按每台200W估算；高压电容器柜损耗按3W/kvar估算；低压开关柜损耗按每台300W估算；低压电容器柜损耗按4W/kvar估算。

一条n芯电缆损耗功率为：Pr=(nI2r)/s，其中I为一条电缆的计算负荷电流（A），r为电缆运行时平均温度为摄氏50度时电缆芯电阻率（Ωmm2/m，铜芯为0.0193，铝芯为0.0316），S为电缆芯截面（mm2）；计算多根电缆损耗功率和时，电流I要考虑同期系数。

上面公式中的"2"均为上标，平方。

一、如果变压器无资料可查，可按变压器容量的1~1.5%左右估算；二、高、低压屏的单台损耗取值200~300W，指标稍高（尤其是高压柜）；三、除设备散热外，还应考虑通过围护结构传入的太阳辐射热。

主要电气设备发热量电气设备发热量继电器小型继电器0.2~1W中型继电器1~3W励磁线圈工作时8~16W功率继电器8~16W灯全电压式带变压器灯的W数带电阻器灯的W数+约10W控制盘电磁控制盘依据继电器的台数,约300W程序盘主回路盘低压控制中心100~500W高压控制中心100~500W高压配电盘100~500W变压器变压器输出kW(1／效率-1) (KW)电力变换装置半导体盘输出kW(1／效率-1) (KW)照明灯白炽灯灯W数放电灯 1.1X灯W数假设变压器为1000KVA，其有功输出为680KW，则其效率大致为680/850=0.8，根据上述计算损耗的公式，该变压器的损耗为680*（1/0.8-1)=170KW变压器的热损失计算公式:△Pb=Pbk+0.8Pbd△Pb-变压器的热损失(kW)Pbk-变压器的空载损耗(kW)Pbd-变压器的短路损耗(kW)具体的计算方法：一、 发电机组发热量发电机组的散热量主要来自于两个方面，一是发电机组的盖板传热和机壳围护结构传热，另一是发电机组的冷却循环风的漏风所带来的热量。

电热管表面负荷功率计算电热管表面负荷功率建议值（管发热区表面积单位功率）水加热可以乘以2～2.5。

空气加热则为50％～60%.电阻R用万用表测量(电流不好测量）如果测出尺寸的话再算一下表面积用功率除以表面积就是功率密度一般国内电热棒的功率密度能做到12w/立方厘米电热元件(电热丝,加热板等）额定功率计算公式1，当工作电压(220V）的3倍时，则电热元件必须采用星形连接。

2，当电源线电压等于电热原件的工作电压（380V）时,则电热元件必须采用三角形连接,各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。

这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。

在表中，P为功率，U为电源线电压，R为电热元件(如电炉丝、红外加热血管、红外加热板等等）的电阻。

国家标准有两个:一个是工业电热管的标准：JB/T GB2379-1993 金属管状电热元件，另外一个是民用加热管的标准：JB/T 4088—1999 日用管状电热元件.加热器功率计算日期：2009—12-22 17：18:20 编辑：信息中心点击次数： 1799按公式计算:加热功率(Kw)=（体积*比重*比热＊温度差）/（860X升温时间X效率）。

1、首先需要确定升温时间(H）和△t（°C），多长时间从多少度到多少度，这个参数很重要。

如果时间要求很短，那需求的功率可能就会较大，浪费能源；如果时间长了，设备的准备时间就长,具体看客户需求，找好一个平衡点.2、主体设备内的空气体积（M3），包括管道，大概估下。

3、空气比重1.16（Kg/m3），比热0.24kcal/kg°C4、还有加热效率，一般0.5~0.6。

电热管表面负荷功率建议值（管发热区表面积单位功率）日期：2009-12—1 8：50:20 编辑:信息中心点击次数: 783电热管表面负荷建议值：2~2。

5。

空气加热则为50%～60%。
