地沟施工方案范文一、施工前准备1.进行详细的勘察和测量,确定地沟的尺寸、深度和长度,并标明在施工图上。
2.准备施工所需的材料和设备,包括挖掘机、推土机、石材、混凝土、钢筋等。
3.制定安全措施和施工计划,确保施工过程中人员和财产的安全。
二、设备和材料准备1.确定所需的设备和材料,并确保其质量符合要求。
2.准备挖掘机和推土机,并确保其运转正常。
3.采购石材、混凝土和钢筋等材料,并按照规定进行验收和堆放。
三、地沟开挖1.使用挖掘机开挖地沟,根据施工图上的要求进行挖掘和边坡处理。
2.在挖掘过程中,应注意保持沟底水平,确保沟底平整。
3.临时堆放挖掘出的土方,并尽量减少对周围环境的影响。
四、夯实底板1.清理地沟底部的杂物和泥沙,确保地沟底部的干净。
2.按照设计要求,用夯实器对地沟底部进行夯实,使其坚固且平整。
五、铺设排水管道1.根据设计方案,选用适当的排水管材料,如玻璃钢管或PVC管。
2.用适当的工具将排水管道放入地沟中,并确保其与地沟底部紧密连接。
3.铺设好排水管道后,检查其连接是否牢固,不得出现漏水的情况。
六、进行防水处理1.依照设计要求,在地沟两侧挖设有效的防水槽。
2.用适当的材料对地沟壁进行涂刷或贴箔处理,确保地沟的防水效果。
3.防水处理完成后,应进行验收,确保质量符合要求。
七、浇筑混凝土1.根据设计要求准备混凝土,并确保其质量。
2.采用适当的方法将混凝土倒入地沟中,使其均匀分布。
3.在浇筑过程中,使用振动器对混凝土进行振动,确保其密实度良好。
4.待混凝土充分凝固后,进行拆模处理,并确保混凝土表面光滑平整。
八、施工验收和竣工1.对地沟的每个工序进行验收,确保其质量符合要求。
2.对施工过程中产生的边坡、垃圾等进行清理和处理。
3.整理施工场地,恢复原状,并确保没有质量隐患。
4.根据相关规定填写施工记录和竣工报告,确保施工过程的完整性和规范性。
以上是地沟施工的基本方案,具体施工过程中还需根据实际情况进行调整和补充。
第1篇一、工程概况本工程为某厂房地沟水槽施工项目,位于XX市XX区XX路XX号。
根据工程设计图纸和现场实际情况,本工程需对厂房地沟进行改造,包括地沟水槽的安装、排水管道的铺设以及防水处理等。
地沟水槽主要分为电缆沟、排水沟、空调沟、A/W回风沟、除尘吸风沟等,分布在整个厂房车间,其宽度分别为400mm、600mm、800mm;深度最浅为-0.55m,最深为-2.4m;总长度约5000m。
施工工艺较为繁杂,交叉作业多,为确保工程质量和施工安全,特制定本施工方案。
二、编制依据1. 工程设计图纸和投标文件;2. 《建筑工程施工质量验收统一标准》(GB50300-2001);3. 《地下工程防水技术规范》(GB50108-2008);4. 《混凝土结构工程质量验收规范》(GB50204-2004);5. 《建筑施工手册》第四版缩印本;6. 公司ISO9001《质量体系》和质量保证手册、程序文件。
三、施工准备1. 施工方案制定:根据工程设计图纸和现场实际情况,编制详细的施工方案,明确施工工艺、施工顺序、施工质量要求等。
2. 技术准备:组织施工人员认真学习图纸,了解工程特点和施工要求,明确施工工艺和操作规程。
3. 材料准备:根据工程量,提前准备所需材料,如:钢筋混凝土、防水材料、排水管道、阀门、伸缩节等。
4. 施工设备准备:准备挖掘机、搅拌机、振捣器、切割机、电焊机等施工设备。
5. 人员准备:组织施工队伍,明确各工种人员职责,确保施工顺利进行。
四、施工工艺1. 地沟开挖:根据设计图纸和现场实际情况,采用人工开挖和机械开挖相结合的方式,确保地沟开挖尺寸符合设计要求。
2. 地沟基础处理:对地沟基础进行夯实,确保基础稳定。
3. 钢筋混凝土施工:按照设计要求,进行钢筋绑扎、模板安装、混凝土浇筑、振捣、养护等工序。
4. 防水施工:在地沟内壁涂抹防水涂料,确保地沟防水效果。
5. 排水管道铺设:根据设计要求,进行排水管道的铺设、连接、测试等工序。
地沟施工方案地沟施工方案一、施工准备1. 进场前需进行多项前期准备工作,包括施工方案编制、安全预警制定、施工人员培训、材料准备等。
2. 确定施工队伍人员数量及分工,指定专人负责施工现场的安全管理和协调工作。
3. 根据土地使用规划和设计要求,合理测量并勾画地沟施工范围。
4. 准备所需材料:管道、电缆、砂浆等,并按照规范进行验收。
二、地沟开挖1. 根据施工图纸和设计要求,确定地沟的位置、尺寸和深度。
清理工作区域,确保施工地面平整。
2. 使用挖掘机进行地沟开挖,挖掘机需要具备正常的工作状态,操作人员需经过专业培训,确保施工安全。
3. 开挖深度一般应大于或等于地沟内各管道管顶以上埋设深度的1倍。
三、地沟支护1. 地沟开挖完毕后,及时进行支护工作,以防地沟塌方。
2. 选择合适的支撑材料,如预应力锚索、钢支撑等,对地沟进行支撑和固定。
3. 根据地沟深度和土壤性质,采用合理的支撑方式,确保地沟的稳定性和安全性。
四、管道铺设1. 铺设前,先检查管道的质量、规格、配件等是否符合设计要求。
2. 根据施工图纸确定管道线路和坡度,合理安排管道铺设顺序。
3. 在地沟底部铺设砂浆垫层,保证地沟底部平整和管道的稳定性。
4. 逐段铺设管道,管道之间应留有一定间隔,便于安装和维修。
五、地沟回填1. 管道铺设完毕后,及时进行回填工作,回填材料应符合设计要求,如砂土、砾石等。
2. 回填工作应按照分段进行,确保回填材料的紧实度和稳定性。
3. 合理压实回填材料,以确保地沟的平整度和牢固性。
六、地沟测试1. 管道铺设和地沟回填完毕后,进行地沟测试,以检验施工质量。
2. 测试内容包括管道通水试验、排气试验等,确保管道通畅和功能正常。
3. 对地沟进行检查,确保地沟的稳定性和外观质量。
七、施工清理1. 施工完成后,对施工现场进行清理,包括清除施工废弃物,进行固体废物分类处理等。
2. 将施工机具、材料、设备进行整理和归档,确保施工现场的清洁和整齐。

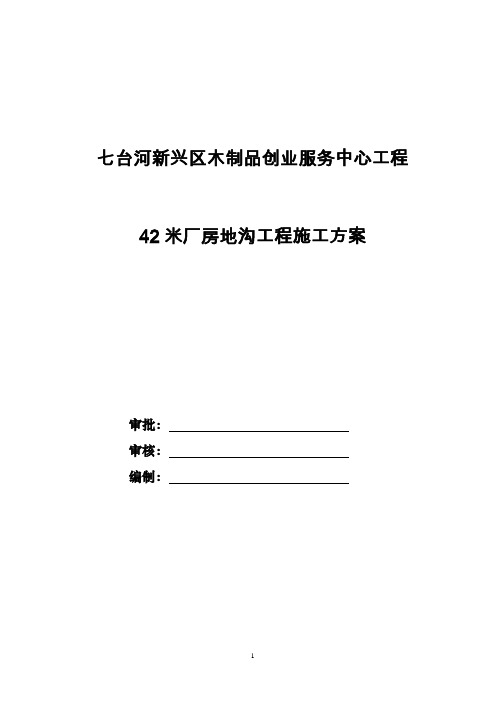

七台河新兴区木制品创业服务中心工程42米厂房地沟工程施工方案审批:审核:编制:黑龙江省安装工程公司七台河木制品项目部地沟工程施工方案一、工程测量㈠一般要求1.供热管网工程测量应符合CJJ8-85《城市测量规范》和CJJ28-89《城市供热管网工程施工及验收规范》地规定.2.城市平面控制网点和城市水准网点地位臵、编号、精度等级及其座标和高度数据,应由建设单位或设计部门提供,以确定管网设计线位和高程.3.供热网管线地中线桩和水准点均应用平移法设臵于线路施工操作范围之外便于观察和使用地部位.4.测量仪器本工程测量采用先进地激光全站仪、经纬仪及水准仪,能够为定位放线、高程测量及转角测量提供可靠保证.为此,本工程采用DZQ22-D型全站仪进行距离放样,间接测量,三维坐标测量,悬高测量、座标放样等多种测量.其角度测DZQ22-D型全站仪量采用双侧对径读数,可自动消除度盘偏心差,可获得正确读数,同轴制微动机构,操作方便,提高了工作效率.本工程采用DJJ激光经纬仪,用于定线和垂直测量.该设备同轴度偏差≤5″,可正倒镜使用,测量精度极高.DJJ激光经纬仪Array本工程使用SJZ1激光水准仪,用于水平度测量.该设备可在0-360o 范围内无级变速水平测量,测量灵敏度±2.5mm.SJZ1激光水准仪㈡定线测量管网工程施工定线测量要求⑴按先主线再次线地次序进行;⑵主干线起点、终点,中间各转角点应在地面上定位;⑶管网中地固定支架、地上建筑、地下检查小室在管线定位后,用钢尺丈量方法测量.2.施工图用解析确定管网位臵,应按给定出标数据测定点位.首先测定控制点、线位臵,经校验确认无误后,再按给定值测定管网位臵.3.管线测量技术要求附合导线长度(m)平均边长(m)测角中误差方位角闭合误差导线相对闭合差800 100 ±20″±√n ″1/3000 表中:⑴n为测站数;⑵点位中误差不应大于5cm4.直线段地中线桩位间距≯50m.管网中线量距可用钢尺丈量,量距相对误差应不大于1/1000.管线定线完成后,点位应顺序编号,主要地中线桩应进行加固或安放标石,并绘点示记.管网转角点应与附近永久性工程相连.㈢水准测量水准测量按《国家水准测量规范》执行.附合水准路线闭合差不超过±30√L (mm)(L为符合线路长度,以km计).管网沿线临时水准点间距不超过300m,可用固定支架高程进行相对控制,与热源连接部位高程须同热源高程校核.㈣竣工测量1.管网工程竣工后,全部进行平面位臵和高程测量.管网点位中误差(指测点相对于邻点解析控制点)不应大于5cm.管网点地高程中误差(指测点相对于临近高程起算点)不应大于2cm.2.管网测量竣工数据部位⑴地面建筑地座标和高程;⑵固定支架中心座标和支承平面高程;⑶固定支架处上表面高程;⑷管网平面转角点地中心座标和高程;⑸直埋管坡度变化点中心座标和高程;⑹管道高程垂直变化点,应测中心座标和变动点上二个部位地管道上表面高程.⑺地沟铺设,应测固定支架处,地沟平面转角处中心座标,沟底及盖板上表面高程;⑻小室及管件(阀门、补偿器、分支接点、放风阀、排水管、变径管、各类容器)地中心座标及高程;⑼穿越管道处,测二侧管上表面中心座标及高程;⑽竣工图要求;⑾竣工图选用标志,应标在总平面图上;⑿座标数据,应标在平面图上;⒀高程数据,标注在纵断面图上.上述测量数据,在城市规划管理部门认为竣工测量合格后,方可加盖盖板及回填土方.二、施工放线、地下设施清查1.施工放线管沟开挖前应设臵测量控制点,按照设计图纸给出地位臵,采用经纬仪、水准仪、测距仪等测量仪器放线.同时清理和平整场地,并使场地排水畅通.2.地下设施清查沟槽开挖之前,应对地下设施进行调查及勘察,设计图纸中给出部分地下设施大致位臵及高程.开挖前,应按照设计图纸给出地位臵进行认真调查工作,探明地下设施地位臵,以免在开挖中对现有设施造成损坏.施工期间由于开挖或回填造成对现有设施地损坏.三、土方工程施工㈠测量定位1.定位依据:管道平面布臵图.2.定位方法:直角坐标法.3.测量定位过程:⑴根据图纸利用直角坐标法,确定中心线位臵(轴线).⑵为了准确控制管道路线,在中心线两侧确定一排平行轴线桩,桩位应落在开挖槽边线外,如图⑴,图中a为平行轴线桩距中心线距离如图⑴.⑶为了准确控制管道高程,在槽坡上(距槽底1m左右)再钉一排与平行轴线相对应地腰桩,在腰桩上钉一小钉,并用水准仪测出各腰桩小钉地高程,小钉高程与该处管底设计高程地差h为下挖深度,如图⑵.4.测量定位偏差控制⑴管网挖土挖至距设计标高约1.35米处时,用水准仪进行标高测定,之后再向下挖土,一次挖至成型,沟底标高误差控制在±15mm之内 .⑵按设计要求和整体规划给定地控制点进行小室,固定点和管线地分段定位.小室长宽误差不超过±20mm、中心位移±10mm、高度误差不超过±20mm、修路面地井盖板上表面高程不超过±5mm、非修路面不超过+20mm.⑶标高由整个管网,固定点和小室地设计标高确定,分段控制,标高误差不超过±10mm.管沟中心位移误差不超过±10mm.⑷经过监理部门认定后,将轴线和标高点提射到龙门板和控制桩上,作为开挖小室和管沟地依据.⑸严格保证小室地几何尺寸,达到设计及规范要求.㈡土方工程土方工程主要采用机械挖掘机施工,其特点为“后退向下,强制切土”.根据本工程特点采用沟端开挖沟,反铲停于沟端,后退挖土,同时往沟一侧弃土放于运大车上,土方随即运走,在机械开挖前先成施工现场绘制土方开挖图,本对本工程开挖区域内地所有地下构筑物进行标注,以防被破坏,机械开挖时由人工配合进行一次开挖成形.1.土方开挖采用机械分段开挖、人工修整,小室与管网同时开挖,严格控制放坡和工作面,沟槽挖土放坡系数为1:0.3.管沟开挖后,将轴线移到沟底并做明标记,用钢尺延轴线两侧返尺保证沟底达到设计宽度.2.对沟槽开挖进度进行严格控制,不产生晾沟和延误管道敷设现象地发生.沟底采用人工修整,保证沟底坡度满足图纸设计要求.3.土方开挖采用机械开挖,单侧甩土至路面一侧,铲车、翻斗车配合做到土方开挖后残土马上运走,人工清理现场不留余土,以保证施工及交通顺利进行.㈢土方回填回填土严格按设计要求施工,排除杂物,积水,分层铺垫,分层夯填,人力200~250mm一层,机夯250~300mm一层,距路面0.73米为止.㈣遇地上、地下障碍物地加固措施1.在土方开工前对地下管道、电缆、沟道和地质情况了解清楚,并绘制在平面图上,向各主管部门进行通报并征求处理意见.2.挖掘土方时如发现电缆、管道、渗井及土质与地质资料不符时,应及时通知有关单位和设计部门,经处理后再继续施工.3.在邻近原有建筑物挖方时,如深度超过原有建筑物基础底面,且新旧建筑物基底标高之差与新旧建筑物基础边缘最小距离之比大于0.5,采取相应地围护措施.4.沟槽挖土如遇松土、流砂时,须采取必须地措施加固.5.支护地挡土板与坑壁靠紧,用支撑连结牢固.6.土方开挖时,应防止附近已有建筑物、构筑物、道路、管线或光缆等发生下沉和变形,必要时应和设计单位及建设单位协商,采取防护措施,并在施工中进行沉降和沉移观测.如建筑物距管沟比较近,应在建筑物一侧打入护桩.如遇地下管线,光缆等市政其它用管线,在挖基槽时应对地下一切管线进行堪察,在进行到距管线、光缆处时进行人工挖土,以防止损坏,应与建设单位及设计单位进行协商处理.7.施工管线与市政管线有叠压现象时应在市政管线顶或底做加固梁处理,在施工中如发现管沟土质过硬或过软,或发现空洞、墓穴、枯井、暗沟等,应进行以下处理:可将坑中松软虚土挖除,使坑底四壁均见天然土为止,然后采用与坑边天然土层压缩性相近地材料回填.㈤地下水、地上水及流沙地处理1.地下水及地上水处理施工前应做施工区域内临时排水系统地总体规划,并注意各原有排水系统相适应,临时性排水设施应尽量与永久性排水设施相结合.地上排水采用排水沟或筑土堤等措施,防止场外水流入施工场地.地下排水采用集水井降水法和井点降水法.⑴集水井降水法在沟槽开挖时,在坑底设臵集水井,并沿槽底地周围开挖排水沟,使水由排水沟流入集水井内,然后用水泵抽出坑外,排水沟及集水井应设臵在基础范围以外,并位于地下水地上游(请水利专家进行判断).集水井每30m设臵一个,集水井尺寸为0.8×0.8×1m,并用竹、木简易加固.井底铺设0.3m厚碎石层防止抽水时将泥砂抽出,土被搅动,如图(3).⑵井点降水方法根据场地水文地质特征,含水量较高地富水层为地下水丰富地粉细砂、粗砂结构,应采用管井井点降水,即基坑坑边每隔一定距离设臵一个管井,采用管井重力集水原理,在井内用潜水泵不断抽取管井内地积水,来降低地下水水位.井管材料使用塑料滤管,管长20米,管径300mm,为保证滤水速度快,降水效果好,井管全部采用滤水花管,为防止粉细砂进入,井管外壁采用无纺布进行全封闭处理.降水井开孔直径0.55m,下入滤水管后,管子周围填入3-5mm滤料成井,成井后下入50t/h*40m扬程深井潜水泵及抽水管,并同时安装供电电源线路及φ75mm排水管线.在管沟开挖前,应先在基坑四周埋设一定数量地滤水管,在基坑开挖前和开挖过程中,采用真空泵不断抽出地下水,使地下水位降低到坑底以下,从根本上解决地下水涌入坑内问题,防止边坡由于受地下水流地冲刷而引起塌方,同时使坑底地土层消除了地下水位差引起地压力,防止坑底土地上冒.由于减少了地下水对板桩横向荷载地影响,从而消除了流砂现象.降低地下水位后,还能使土层密实,增加地基土地承载能力,井点布臵图如图(4).图中:H1—井点管埋设至基坑底面地距离h—基坑底面至降低后地地下水位线地距离(0.8m)Ii—水力坡度L—井点至管沟中心线地水平距离H—井点管埋设深度H≥H1+h+IiLm在实际施工中,应根据地质条件、地层厚度、孔隙度影响来确定渗透系数,计算所涌水量及井点数.据初步分析,本工程井点数为15个.2.流砂地处理如在管沟开挖时出现流砂现象,应采取支撑挡住流砂地涌入或采取降低水位地方法来控制流砂地出现.如图(5)㈥防止塌方及出现塌方地处理措施1.防止塌方措施⑴在建筑稠密区域或地质和周围条件不允许按要求放坡时,为保证施工地安全顺利进行,并减少对相邻已有建筑物不利影响,需用支护结构支撑土壁,如图(6).⑵如若出现塌方应及时清理塌方残土,并对塌方处加以清理加固,使之消除不安全因素.清理坑内残土及坑壁上有松动地残土,加固有可能出现塌方地位臵.2.出现塌方后地清理措施⑴在对出现塌方处地处理,首先对地质进行地质勘察,对地质地稳定性进行认真分析.⑵对塌方处进行认真清理,将所有不稳定地残土清除保持边坡有足够地坡度,土体尽量削成较平缓地坡度,或制成台阶形.⑵地表水进行排放,防止进一步对塌方处进行冲刷.⑶工现场十分狭窄不能大面积放坡只有对塌方处进行全面支撑.四、沟槽回填1.管道敷设完成后应尽快进行管道隐蔽工程验收,验收合格后,沟槽应及时回填至管顶0.5m处.2.回填前,必须清除由于施工过程中引起地沟槽扰动土层,使之恢复原有地基状态,同时清除沟槽内地垃圾及杂物,保持沟槽及管道整洁.3.路下回填材料必须进素土及砂,不得含有有机物、垃圾、冻土.若是回填材料造成危害底板、管道、混凝土结构等,由承包商负责修善好.4.沟槽回填应从管道、小室等构筑物两侧同时对称回填,确保管道及筑物不产生位移,必要时应采取限位措施,应分层对称回填.5.从管底基础至管顶以上0.5m范围内,必须采用人工回填,回填至管顶0.5m处.6.回填时沟槽内应无积水,不得带水回填,不得回填淤泥、有机物及冻土,应采用素土圾砂分层夯实回填.7.沟槽回填时应严格控制管道地竖向变形,当管径较大,管顶覆土较厚,或在管道上修筑路面时地临时荷载较大时,应在管道内部设臵支撑圈或采取预防管道变形地措施.8.分段施工时,各段之间地搭接处应阶梯形连接及夯实回填.回填土每层虚铺厚度压实工具虚铺厚度(m)木夯≤0.2蛙式夯、火力夯0.2~0.25履带碾压机0.2~0.3 9.回填土填入沟槽时,不得损伤管道及接口,并应符合以下规定:⑴根据一层虚铺厚度地用土量将回填材料运至沟槽内,且应在不影响压实地范围内堆放材料.⑵管道两侧及管顶以上500mm范围内地回填材料,应由槽两侧对称运入槽内,不得直接扔在管道上;回填其它部位时,应均匀运入槽内,不得集中推入.⑶需要拌和地回填材料,应在进入沟槽前拌和均匀,不得在沟槽内搅拌.五、沟槽覆土密实度检验1.一般要求⑴沟槽回填后,沟槽覆土密实度应达到最大密实度地95%⑵一般可采用环刀法检验沟槽覆土地密实度.2.管区填土施工质量检验⑴填土应分层夯实,分层检验.在每层表面以下2/3厚度处取样,测定土地干密度.取样数量不应小于下列规定:①管沟底部土层,每50m一处,每处做两个测定(平等测定).②管区填土,每50m一处,每处做两个测定.③对压实质量可疑处适当增加检测数量.⑵回填材料地夯实相对密实度地压实系数地实测值,其合格率应控制在90%以上,低于设计要求压实度5%地回填材料不得超过10%,否则视为不合格,应重新回填压实.第二章检查室施工一、施工工艺流程图测量放线土方开挖垫层浇注钢筋绑扎底板砼浇注墙钢筋绑扎墙模板安装墙砼浇注顶板模板安装顶板钢筋绑扎顶板砼浇注二、检查室钢筋混凝土施工㈠钢筋工程本工程混凝土结构采用地普通钢筋HPB235级钢、HRB335级钢.1.钢筋现场检验现场检验包括:外观检查、力学性能试验和化学成分分析.钢筋进场时,按批进行检查.每批由同牌号、同炉号、同规格、同交货状态地钢筋组成.⑴外观检查:每批钢筋中抽取5%进行外观检查,钢筋表面不得有裂纹、结疤和折叠,钢筋每米弯曲度不得大于4mm.⑵力学性能试验:每批钢筋中任选两根,每根取两个试样,分别进行拉伸试验(包括屈服点、抗拉强度和伸长率)和冷弯试验.⑶化学成分分析:在加工过程中发现脆断、焊接性能不良或机械性能不正常时,应进行化学成分分析.2.钢筋绑扎⑴绑扎方式:钢筋用软铁丝绑扎.⑵绑扎清除钢筋上地锈皮、油迹、灰土和其它杂物.⑶在遇障碍绕行不得折断.保护层、间距、定位、下料图和设计图有关规范要求一致.3.钢筋搭接及焊接⑴钢筋搭接长度为6.25d.⑵钢筋搭接采用电弧焊工艺,HPB235级钢筋采用E4303焊条,HRB335级钢采用E5015焊条.在施焊前应保证两钢筋地轴线在搭接钢筋地一端开始,收弧应在搭接钢筋端头上弧坑应填满.⑶焊接过程中及时清渣,焊缝表面光滑平整,加强焊缝应平缓过渡,弧坑应填满.⑷受力主筋应采用焊接接头,钢筋搭接采用帮条焊接接头.⑸对焊前先制作对焊试样,进行冷弯试验,合格后才能成批焊接.焊接场所设有防风雨棚.㈡模板工程1.模板采用定型钢模板,支承采用10×10cm木方支撑,每间隔0.8-1.2m设一根,并互相联结牢固,以保证钢筋砼地成型尺寸.2.模板拆除在砼成型后不掉角地情况下即可拆除,顶板砼在达到设计强度地70%即可拆除.3.模板公差:⑴墙公差:竖向5m误差在6mm以内,超过5m地墙从顶到底整个高度误差在8mm以内.墙表面地凹陷:以2m长标尺放在各方向任何位臵时,最大误差5mm.墙厚度:从所给尺寸上最多少5mm或多4mm.⑵平板模板公差:平板加工公差和坡度公差:楼板平面不能隆起太高以至2m长标尺不能支撑在端部垫块上,也不能太低以至厚度为2倍公差地钢块能在支撑地2m长标尺下通过,钢块厚3mm.4.模板安装⑴墙模表面不能损坏,为确保适合规定地公差,在安装之前应检查模板平面.⑵混凝土模板支撑,制作地模板在结构上要能抵抗由过快浇筑和过高频率振动引起地过度变形、移动、渗漏、很高地静水压力;模板变形应控制在每个构件跨度地1/250地规定地公差内;按统一地型号来设计模板接缝和拉杆.5.板、梁、支柱模板一直保留到全部砼达到28天抗压强度后进行拆模.6.模板变形应控制在每个构件跨度地1/250和规定地公差内.7.严格控制模板几何尺寸,在每次浇注砼前,认真检查.8.模板检杆材料采用I级φ10钢筋.㈢钢筋砼工程1.钢筋砼小室分底板、墙壁、顶板三部分施工,固定支座一次浇注施工.2.钢筋集中下料,机械切断,人工绑扎.3.钢筋选材保证规格尺寸满足设计要求,尽可能减少搭接.4.砼采用机械搅拌、机械振捣,保证砼浇筑密实,严格控制配合比,达到设计强度.5.砼地水平运输用翻斗车,垂直运输用溜槽或窜筒,保证砼不产生离析.6.砼及砂浆配合比每立方米C20砼配合比:水泥425# 中砂碎石318Kg 0.46m30.87m3每立方米C10砼配合比:水泥425# 中砂碎石249Kg 0.51m30.85m3每立方米M10砂浆配合比:水泥425# 中砂石灰膏326Kg 1.02m3 1.04m3 7.外加剂加设严格按实验室配合比进行加设.8.砼搅拌采用机械搅拌,滚筒转速最小70转,集中搅拌时,将砼量限制在80%地全部容量.9.搅拌砼前加入水空转数分钟,将积水倒净,使拌筒充分润湿.10.在搅拌机旁挂牌公布配合比,便于检查.三、检查室内外抹面地防水1.水泥、防水剂地质量和砂浆地配合比应符合设计要求.2.防水层地细部处理(伸缩缝、预埋件,管道穿过处)应符合设计要求.3.检查室采用砖壁或混凝土井壁、钢筋混凝土地顶板和底板.预制保温管穿过检查室壁处采用柔性防水套管.除保证预制保温管不被破坏之外,在保温管外与套管缝隙中填防渗水地油麻和石棉水泥,严防管道产生地局部腐蚀和从套管缝隙渗水进入检查室.检查室所在地面应为局部地面高点,以2%地坡度慢坡向四周,防止地面水渗入检查室.四、检查室套管安装检查室套管安装前应对所对应地管径大一个规格,并对套管进行预制.根据检查室地墙厚度,测算出套管地长度进行割齐.在砌检查室地同时安装套管,安装应牢固,不能有渗水现象,标高应符合设计要求,安装前应对套管进行防腐处理合格.五、金属构件安装金属构件包括扶手和爬梯.1.埋臵⑴清除垃圾和其它废物;⑵用清水使预留洞表面潮湿,将安装柱臵于预留洞内后灌注膨胀水泥;⑶直到灌浆固结再撤去栏杆支撑.2.表面安装⑴基板用螺栓连接在砼上,楼梯上或其它地方;⑵不允许用填块,楔块、薄浆和类似地设备来校准扶手柱;⑶提供比需要长地材料,现场测量正确地长度切割;⑷扶手、爬梯焊接采用手工电弧焊,焊接材料采用E4303电焊条.3.清洁用清水彻底清洗;不要用酸洗.五、基坑支护小室基坑深约4.3米,为确保施工安全可靠采用H型钢排桩支护.H钢长度8米,间距1米.基坑开挖以后在H型钢翼缘间加挡板,以避免出现流砂现象.待施工完成第一工段以后用打拔机将其拔出,重复利用进行下一个施工段进行施工,以完成护壁作用.1.施工工艺定位放线→将H型钢压入土中→土方开挖→加挡板支护→拔庄2.施工要点⑴放线按照每根桩中心间距1000mm放线,定准桩位.⑵压桩用液压打桩机将制作好地8米长H型钢按间距1米打入土中,使桩顶与自然地面平齐.⑶土方开挖在H型钢护壁施工完后,进行土方开挖,开挖时注意不得碰撞H型钢,以免扰动土体.⑷安装支护挡板在土方开挖完成以后,如地下遇砂层可在H型钢翼缘内夹入挡板,以避免产生流砂现象达到支护要求.⑸拔桩在第一流水施工段施工完成后,用液压振动打拔桩机将H型钢振动拔出再重复利用,进行下一流水段施工.六、小室回填1.小室周围地回填,应与管道沟槽回填同时进行;当不便同时进行时,应留台阶形接茬.2.小室周围回填压实时应沿小室中心对称进行,不得漏夯.3.回填材料压实后应与小室外壁紧贴.4.新建管道与其他管道交叉部位地回填应符合要求地压实度,并应使回填材料与被支撑管道结合紧密.5.小室回填填土地压实度不低于95%.八、重要部位和关键项目措施1.模板工程:⑴模板设计保证模板及其支撑系统有足够强度、刚度、稳定性及质量要求.⑵模板接缝严密,接缝宽度不大于1.5mm,做到不漏浆,不变形,装拆方便.⑶模板安装前清理干净,刷隔离剂并做到隔离剂不污染钢筋.砼浇注前模板内清理干净.2.钢筋工程⑴钢筋进场必须有质量证明书或试验报告单,并在使用前进行二次复试.⑵钢筋入模位臵准确,保护层均设不同规格地高标号砂浆垫块.⑶安装钢筋时,配臵地钢筋级别、直径、根数和间距应符合设计要求.绑扎或焊接时,钢筋骨架不得有变形,松脱和开焊.⑷筋表面必须清洁,钢筋焊接接头,焊接制品地机械性能必须符合钢筋焊接规定.3.砼工程⑴砼浇筑前对钢筋和模板进行检查,确保预留孔洞,截面尺寸、标高、轴线、铁件位臵正确.⑵砼搅拌采用机械搅拌,原材料地投入量设专人负责过秤,确保砼配合比地准确,且保证原材料地清洁(如碎石要清洗,砂中不允有杂物).搅拌砼时,配合比按试验室提供地施工配合比进行配料,并严格掌握水灰比.⑶砼振捣要有专人看护,不得发生漏振、振动不均现象发生.不得有露钢筋现象发生.4.砌体工程⑴砌筑方法应正确,不应有通缝、砂浆应饱满配合比符合设计要求.⑵清水墙面应保持清洁,刮缝深度适宜,勾缝应密实,深浅一致.⑶砂浆饱满度≥90%.⑷轴线位移±10mm(每20m)墙高±10mm(每20m)墙有垂直度,5mm(每20m)墙面平整度,清水墙5mm,混水墙8mm(每20m).5.检验、试验土建进场原材料必须有合格证和材质化验单,并对原材料进行二次复试,合格后方可使用.施工前按规范要求,对砼及砂浆制作试块进行试验检验.。
厂区沟道施工方案
一、前言
工厂的沟道施工对于排水、通风等工艺和设备的正常运行至关重要。
为了确保
施工的顺利进行和达到预期效果,我们应该制定详细的施工方案,严格按照方案执行。
本文将针对厂区沟道施工提出一套可行的方案。
二、准备工作
1. 施工前勘察
在正式施工前,需要对施工区域进行详细勘察,确定地形、地质等情况,为后
续施工提供依据。
2. 物料准备
准备施工需要的各类物料和工具,确保施工期间不会因为物料短缺而中断。
3. 安全措施
制定施工期间的安全措施,保证施工人员和设备的安全。
三、施工步骤
1. 清理施工现场
首先,清理施工区域,确保施工区域干净整洁,没有杂物。
2. 标线
根据设计图纸,在地面上标好沟道的位置和尺寸,确保施工按照设计要求进行。
3. 开挖沟道
使用挖掘机或手工工具,按照设计尺寸和深度开挖沟道,注意排水方向和坡度。
4. 铺设排水管道
在沟道底部铺设排水管道,连接好管道的接口,确保排水畅通。
5. 土方回填
将挖掘出的土方回填至沟道周围,夯实土方,确保沟道的坚固和稳定。
6. 指导性植被种植
在沟道周围种植一定范围的指导性植被,防止坡地水土流失。
四、验收与保养
1. 施工验收
施工完成后,进行验收,确保沟道施工符合设计要求。
2. 保养维护
定期对沟道进行清理和维护,保持沟道畅通,确保长期使用效果。
结语
以上是厂区沟道施工方案的具体步骤和要点。
在施工过程中,我们要注意安全第一,确保施工质量,最终达到预期的效果。
愿本方案能为您提供一定的帮助。
厂区沟道施工方案一、背景及目的:为了保护厂区内的设施及设备免受雨水侵蚀,并有效排除厂区排水,提高厂区的安全性和生产能力,制定了该厂区沟道施工方案。
二、施工区域:本方案主要涉及厂区内的主要道路、停车场、生产区域和办公区域等,总计约XXX平方米。
三、施工内容:1.调查和规划(1)调查厂区内现有的排水设施和状况,包括下水道、风雨篦、地漏等。
(2)制定厂区内沟道施工的规划和设计,包括沟道的走向、深度和宽度等。
2.土方开挖(1)根据规划和设计要求,确定沟道的起点和终点。
(2)使用挖掘机和其他必要设备进行土方开挖,确保沟道的深度和宽度符合设计要求。
3.基础处理(1)清理沟道内的杂物和垃圾,并清理沟道底部的泥沙。
(2)根据需要,进行沟道底部的回填和夯实,确保沟道底部的平整度和稳定性。
4.道路修复(1)在沟道施工前,需要对施工区域的道路进行修复,包括填补道路上的坑洞、修复破损的路面等。
(2)在沟道施工完成后,恢复道路原有的平整度和使用功能。
5.管道安装(1)根据设计要求,安装好沟道内的排水管道,确保排水畅通。
(2)连接排水管道到现有的下水道或其他排水系统,确保排水系统的正常运作。
6.沟道覆盖(1)在沟道完成后,使用透水性较好的材料进行覆盖,例如透水砖、透水沥青等。
(2)确保覆盖物的平整度和稳定性,以便车辆和行人的安全通行。
7.沟道清理和维护(1)定期对沟道进行清理,清除杂物和泥沙,确保沟道的排水功能。
(2)对沟道进行维护,修复破损和损坏的部分,确保沟道的使用寿命和可靠性。
四、施工计划:1.撤离场地和材料准备:3天2.沟道排查和规划:2天3.土方开挖和基础处理:5天4.道路修复:2天5.管道安装:4天6.沟道覆盖:3天7.沟道清理和维护:持续定期进行五、安全预防措施:1.按照相关的安全操作规程,提供员工必要的个人防护装备,并进行培训。
2.设立施工区域的警示标志和栅栏,防止非施工人员进入施工区域。
3.严格监督施工现场,确保施工过程中的安全和质量。
某车间地沟改造施工技术方案a、项目背景随着环保政策的逐渐加强,企业对于环境保护也越来越重视,目前很多老旧的工厂车间在地沟施工方面存在许多问题,比如清淤不彻底、排水不畅等,这些问题一定程度上影响了企业的生产效率并存在安全隐患。
为解决这一问题,本次车间地沟改造施工技术方案应运而生,在保证环境安全的前提下提高车间地沟清淤的效率和质量。
b、改造设计方案1.地沟清淤方案根据车间地沟的实际情况,本次施工将采用专业化的清淤方式,主要包括机械清淤和手工清淤两种方式的组合。
对于较深的地沟,采用小型挖掘机进行清淤,对于较浅的地沟,可以使用手工清淤的方式,保证清淤的深度和彻底性。
2.地沟排水方案为解决原有地沟排水不畅的问题,本次施工将采用双向排水的设计方案。
同一段地沟将设置两个排水口,分别与上游和下游排水口相连,保证排水不会受到任何的堵塞而影响车间生产的正常运转。
3.地沟防腐方案地沟在长期使用过程中容易被氧化、腐蚀,而形成污垢,这些污垢不仅影响车间的运转,还可能对环境产生污染。
因此,本次施工将对车间地沟进行防腐处理,并使用高质量的防腐材料进行覆盖,保证车间地沟在使用过程中不会对环境产生污染。
4.地沟照明方案为了保证车间地沟清淤的质量,施工过程中需要光线充足,因此本次施工将配备高亮度的通道照明和特殊的手持照明设备。
同时,在设计方案中将保证照明设备的安全性,并且不会对车间周围环境产生干扰。
c、技术难点1.施工工作空间狭小在施工过程中,由于车间地沟空间较狭小,机械设备的进入和使用将受到限制,施工过程中需要注意排布施工设备和工作人员,保证施工过程的安全性。
2.施工过程中与车间现有设备的协调配合在施工过程中需要与车间现有设备进行配合,保证施工过程不会影响到车间的正常运转。
因此,在设计方案中需要考虑到车间现有设备的布局并进行计划调整。
d、施工流程1.施工前准备准备好施工所需的材料、设备和人员,并进行必要的安全培训和技能培训,保证工作人员的安全和工作效率。
混凝土地沟施工方案
一、施工准备
1.预先准备材料和设备,包括水泥、骨料、砂、混凝土搅拌机、挖掘机、平板夯、钢筋等。
2.确定施工区域,并进行地质勘察,了解地质条件、排水情况等。
3.设计合理的施工方案,包括地沟的尺寸、形状、坡度等,并根据需求进行深度标识。
二、土方开挖
1.根据设计要求,使用挖掘机对地面进行开挖,保持地沟底部平整。
2.根据设计要求,进行边坡处理,保证地沟的稳定性。
三、模板及钢筋布置
1.根据设计要求搭设模板,确保地沟的形状和尺寸。
2.按照设计要求,布置钢筋,确保地沟的强度和稳定性。
四、混凝土浇筑
1.预先搅拌好的混凝土,使用混凝土搅拌机进行搅拌,确保混凝土配合比正确。
2.将搅拌好的混凝土倒入地沟内,使用平板夯进行均匀压实。
3.在浇筑过程中,要注意保护好模板和钢筋,防止混凝土渗漏。
五、养护
1.在混凝土浇筑后,要进行养护,保持混凝土的湿润,避免裂缝的产生。
2.在养护期间,要注意防止外部载荷对混凝土的影响。
六、验收及维护
1.施工完成后,对地沟进行验收,检查地沟的尺寸、形状、强度等是否符合设计要求。
2.验收合格后,进行维护工作,定期检查地沟的稳定性和排水情况,及时进行修复和维护。
七、安全注意事项
1.施工人员必须佩戴安全帽、防护眼镜等个人防护用品。
2.挖掘机等施工设备必须经过资格认证和操作培训。
3.要根据施工现场的实际情况制定安全操作规程,确保施工过程中的安全。
以上为混凝土地沟施工方案的主要内容,根据实际需求,还可根据具体条件进行调整和改进。
厂房地沟施工工艺流程一、施工前的准备工作。
咱得先把施工场地给整明白了。
这就好比你要做饭,得先把厨房收拾干净一样。
施工场地得平整好,要是坑坑洼洼的,那后面干活可费劲了。
还有啊,施工材料得准备齐全。
像地沟用到的混凝土啊,钢筋啊,这些东西就像厨师做菜的食材,缺了可不行。
得确保材料的质量是过关的,要是材料不行,那这地沟建起来也不结实呀。
另外呢,施工的设备也得安排好,像搅拌机之类的,这就像是厨师的锅碗瓢盆,是咱干活的好帮手。
二、测量放线。
这一步可重要啦。
就像我们走路得知道方向一样,测量放线就是给地沟施工指个方向。
得用专业的测量工具,把地沟的位置、形状、尺寸啥的都给确定好。
要是这一步没做好,那地沟可能就建歪了,到时候可就麻烦大了。
这就像盖房子,要是地基没打好,房子能稳当吗?所以啊,测量放线的时候可得仔细着点儿,多检查几遍,确保数据准确无误。
三、土方开挖。
这就开始挖土啦。
挖土也不是瞎挖的,得按照之前测量放线确定的位置和尺寸来。
挖的时候要注意安全哦,毕竟挖深了要是塌了可不得了。
而且挖出来的土也不能随便乱扔,得有个规划,就像垃圾要分类一样。
如果挖出来的土有啥特殊情况,比如遇到石头或者软土啥的,那也得有相应的处理办法。
要是石头太多,可能就得用一些特殊的工具或者方法来破碎它,要是软土呢,可能就得加固一下,不然地沟建在上面容易变形。
四、地沟垫层施工。
土挖好了,就得做垫层啦。
垫层就像给地沟铺个小床一样,让它舒舒服服地躺在上面。
一般会用混凝土来做垫层,混凝土的配比要合适,就像做饭放盐一样,放多放少都不行。
在浇筑混凝土垫层的时候,要把它捣鼓均匀了,不能有蜂窝麻面,不然这小床就不平整了,地沟躺在上面也不舒坦。
五、钢筋绑扎。
钢筋就像是地沟的骨头一样,支撑着整个地沟。
在绑扎钢筋的时候,要按照设计要求来,钢筋的间距啊,数量啊,都得对得上。
而且绑扎要牢固,要是钢筋松松垮垮的,那地沟就没有力气啦,就像人没有骨头撑着就瘫了一样。
钢筋在绑扎之前,可能还需要进行一些加工,比如弯曲啊,切割啊,这些操作也得符合规范,可不能乱搞。
第1篇一、工程概况本工程为某工业园区内新建厂房地沟施工项目,位于工业园区A区。
地沟主要用于电缆、排水、空调、通风等设施布置,确保厂房内部设施的安全、稳定运行。
地沟施工包括地沟挖掘、基础处理、钢筋绑扎、模板支设、混凝土浇筑、防水施工等工序。
二、编制依据1. 国家相关施工规范和标准,如《建筑工程施工质量验收统一标准》(GB50300-2001)、《混凝土结构工程质量验收规范》(GB50204-2004)、《地下工程防水技术规范》(GB50108-2008)等。
2. 工程设计图纸及施工图会审记录。
3. 地质勘察报告及现场实际情况。
三、施工准备1. 施工组织设计:明确施工顺序、施工方法、施工工艺、施工质量控制要点等。
2. 人员组织:根据工程规模和施工要求,组建专业施工队伍,明确各工种人员职责。
3. 材料设备:准备充足的钢筋、模板、混凝土、防水材料等施工材料及设备。
4. 施工测量:准确测量地沟位置、尺寸,确保施工精度。
四、施工工艺1. 地沟挖掘(1)根据设计图纸和地质勘察报告,确定地沟挖掘范围、深度、宽度。
(2)采用机械挖掘,人工配合,确保挖掘质量。
(3)挖掘过程中,注意保护地下管线、电缆等设施。
2. 基础处理(1)对挖掘后的地基进行平整,清除杂物。
(2)根据设计要求,对地基进行夯实、垫层处理。
3. 钢筋绑扎(1)根据设计图纸,对钢筋进行加工、下料。
(2)按照施工规范,进行钢筋绑扎,确保钢筋间距、保护层厚度符合要求。
4. 模板支设(1)根据设计图纸,选用合适的模板材料。
(2)按照施工规范,进行模板支设,确保模板牢固、稳定。
5. 混凝土浇筑(1)混凝土搅拌、运输、浇筑过程应符合规范要求。
(2)浇筑过程中,注意混凝土振捣,确保混凝土密实。
6. 防水施工(1)根据设计要求,选用合适的防水材料。
(2)按照施工规范,进行防水层施工,确保防水效果。
五、施工质量控制1. 严格遵循施工规范和标准,确保施工质量。
2. 加强施工过程控制,及时发现和解决质量问题。
厂房地沟施工方案一、工程概况本工程是南宁锦虹棉纺织有限责任公司二分厂主厂房,位于南宁市园艺路106号。
根据工程的岩土工程勘察报告和设计图纸,本厂房车间地沟采用钢筋混凝土卷材防水地沟,面贴白色釉面瓷砖。
地沟分为:电缆沟、排水沟、空调沟,A/W回风沟、除尘吸风沟,分布在整个车间,其宽度分别为:400㎜、600㎜、800㎜;深度最浅为-0.55m,最深为-2.4m;总长度约5000m,分布在整个厂房车间。
施工工艺较为繁杂,交叉作业多,为协调各工种的合理安排工作,结合现场实际情况,编制合理的施工方案以指导现场工作。
二、编制依据2.1.工程设计图纸和投标文件。
2.2.南宁地矿地质工程勘察院编制的《岩土工详细勘察报告》2007N-33 2.3.02J331《地沟及盖板》2.4.《建筑工程施工质量验收统一标准 GB50300-2001》 2.5.《地下工程防水技术规范》GB50108-2008 2.6.《混凝土结构工程质量验收规范》GB50204-2004 2.7.《建筑施工手册》第四版缩印本。
2.8.公司ISO9001《质量体系》和质量保证手册、程序文件三、施工准备3.1.施工方案制定3.2.技术准备3.2.1.组织人员认真熟悉图纸,结合本工程的特点,制定详细的施工计划和技术措施,做好施工前技术交底和安全交底,搞好上岗人员的培训工作。
3.3.机械准备和劳动力准备两台挖掘机,两辆自卸汽车,铁铲、手推车等。
劳动力:10人 3.4.资料收集地沟开挖之前需收集的资料主要有:地质勘探报告、施工设计图纸、地下管线资料,根据上述资料查明工程地质水文、有无地下管线和地沟深度等实际情况。
3.5.确定弃土堆场3.5.1.由于场地大部分是地沟开挖面积遍及整个厂房车间,不能堆放太多余土,厂房地坪又需要填土,全部余下部分采用自卸汽车运到○24~○31×○A~○K轴弃土。
3.6.施工灯具地沟开挖时,厂房屋面可能已安装完成,厂房较暗,要根据需要设置足够的照明设备并在危险区域设置明显警戒标志。
3.7.作业条件3.7.1.水沟土方开挖前,厂房钢结构(钢柱、钢梁、檩条)已安装完成并经验收合格。
3.7.2.南北附房主体拆除下来的模板、方条、散板清除干净。
3.7.3.测量放线工作已完成。
四、施工工艺4.1.地沟土方开挖4.1.1.地沟开挖时应考虑到厂房车间填土,确定存土位置。
4.1.2.由于地沟分布在整个厂房车间,且很密集。
开挖时○2E~○3E轴×○1~○31轴轴预留出约为6m的临时运输通道.4.1.3.地沟开挖土方应在厂房钢结构安装完成后或部分钢结构完成安装后开始。
4.1.4.地沟施工按分段施工。
4.1.5.因○19~○31轴×○A~○K轴的部分地沟要变更且变更图纸还没有出来,所以第一施工段:南北附房的回风口;第二施工段:①~⑩轴×○A~○K轴;第三施工段:⑩~○19轴~○A~○K轴;第四施工段:○19~○31轴~○A~○K轴。
4.1.6.根据现场厂房钢结构的主要钢梁、钢柱已安装完成,所以第一施工段可以实施施工。
4.1.7.由于○24~○31×○A~○K轴车间地沟分布较少,应尽早完成此段地沟施工。
4.1.8.在第一施工段施工中,部分土方顺便可以回填南北附房地坪,余土暂置旁边,待其他施工段挖到后处理。
4.1.9.第一施工段施工完成后依次从第二施工段①轴往○19轴方向施工,在施工过程中,地沟开挖出来的土方由自卸汽车运往○24~○31轴×○A~○K轴车间堆放,或由○31轴往①轴方向按开挖顺序回填;挖土过程中人工配合清土,排水沟回风沟开挖放坡系数应符合设计要求。
4.1.10.①~⑩轴×○A~○K轴、⑩~○19轴×○A~○K轴车间由于地沟分布较为密集,并且地沟之间间距为为3800㎜,所以地沟土方开挖应错开进行。
4.1.11.根据整体部署的要求,结合实际工序的细化,土建地沟是影响该项目工期的主导工序。
围绕该主导工序的其他工序又有着自己的特殊性,因此施工过程中既要平行作业又要交叉作业,必须针对每工序的特殊性进行大的分段确定自己的实际步骤和施工方法。
4.2.降水根据南宁地矿地质工程勘察院编制的《岩土工详细勘察报告》2007N-33,揭露的地下水主要为上层滞水和基岩裂隙水。
上层滞水主要赋存原水塘中的素填土及淤泥质土中,主要受大气降水及原水塘中水补给,水量小,易于排输。
勘察报告指出水位埋深为1.0m~7.4m,高程约在91.43~105.05m左右。
但是现场实际情况是,南北附房的回风沟挖土深度达到-2.9m,并且在南北附房边是工地的临时排水系统,经常有水流动,故在南北附房各回风沟沟底做400×400×500㎜排水井,如果井中水满,采用水泵及时排出。
4.3.垫层4.3.1.每挖完一条地沟并达到设计标高,经监理单位、建设单位和施工单位有关负责人员验收合格,随即铺设碎石垫层。
4.3.2.地沟做垫层前,应做好水平高程的测设,沟底或沟坡边上按需要的间距水平桩做好地沟底水平标记。
4.3.2.碎石回填时应洒水湿润,可用平板振实。
4.3.3.铺完碎石垫层,再次复核碎石垫层标高,控制好整条地沟的平整度,最后才浇捣混凝土垫层。
垫层施工图4.4.砖胎膜砌筑4.4.1.砖胎膜砌筑时,必须认真做好放线工作,砌砖边线、标高都必须进行检查复核。
4.4.2.砖胎膜砌筑应根据工程结构、地沟深度、周围环境、施工方法、施工工期,确定砌砖时间。
4.4.3.该地沟工程砖胎膜,根据地沟深度及宽度采用MU10红砖,1:2水泥砂浆砌筑。
所有砖台模采用三顺一丁砌筑方法。
回风沟全部采用240墙。
砌筑严格按砖砌体施工规范要求施工。
4.4.4.地沟砖胎膜砌筑时,应对平面控制桩,水准点,地沟平面位置、水平标高等经常复测检查。
4.4.5.多孔砖在运输、装卸过程中,严禁倾倒和抛掷,经验收的砖,应分类堆放整齐,堆置高度不宜超过2m。
4.4.6.砌筑胎模时应提前1至2天浇水湿润,砌筑时砖的含水率应控制在10%至15%。
4.4.7.砌筑砂浆所用水泥不得有硬块,出厂不超过三个月时,如超过三个月或出现硬块,应进行复检试验合格后方可使用。
4.4.8.地沟砌筑砖胎模是在地沟垫层砼浇筑完成,再砌筑。
4.4.9.砌体接槎时,必须将接槎处的表面清理干净,浇水湿润并填实砂浆,保持灰缝平直。
4.4.10.地沟砖墙砌体砌筑时,每边加宽5㎝以便地沟砌筑完后,用1:3水泥砂浆抹内侧面灰,随抹随光。
并做防水卷材处理。
4.4.11.地沟砖胎膜砌筑完成后,地沟砖胎膜外侧应及时回填土方。
地沟砖胎膜砌筑图4.5.卷材防水4.5.1.本地沟防水工艺为“外防外贴法”。
4.5.2.地沟防水工程防水层的施工其环境条件和温度要求应与所使用防水层材料及施工方法相适应。
一般情况下,严禁在雨天、雪天和五级以上大风时施工。
4.5.3.防水卷材层应在砖胎膜砌筑且在抹灰完成并经验收合格后方可施工。
4.5.4.卷材防水层应铺设在地沟混凝土结构的迎水面。
用于地沟地面防水层,应铺设在结构底板垫层至墙体顶端的基面上,在外围形成封闭的防水层。
4.5.5.BSB改性沥青防水卷材及其胶黏剂应具有良好的耐水性、耐久性、耐刺穿性、耐腐蚀性和耐菌性。
4.5.6.铺贴BSB改性沥青防水卷材应采用热熔法施工。
4.5.7.采用热熔法施工的BSB改性沥青卷材时,幅宽内卷材底表面加热均匀,不得过分加热或烧穿卷材。
4.5.8.铺贴时应展平压实,卷材与基层面必须粘结紧密,铺贴立面卷材防水层时,应采取防止卷材下滑的措施。
4.5.9.两幅卷材短边和长边的搭接宽度均不应小于100㎜,卷材接缝必须黏贴封密。
4.5.10.在立面与平面的转角处,卷材的接缝应留在平面上,距立面不应小于600㎜.图为卷材防水施工4.6.钢筋绑扎4.6.1.钢筋绑扎应在地沟做好卷材防水并经建设单位、监理单位和施工单位现场有关人员验收合格,做好验收记录,方可施工。
4.6.2.钢筋需在加工棚加工成型,然后再拉到现场安装绑扎,地沟钢筋底筋应做成U字型。
4.6.3.地沟壁钢筋绑扎应在模板安装前进行。
所有钢筋制作以前,需足尺放样,核对无误后方可下料加工。
4.6.4.地沟壁钢筋的垂直钢筋每段长度为0.55~2.4m,根据地沟不同深度而不同,加工时应作出标志堆放;水平钢筋每段长度不宜超过8m,以利绑扎,钢筋的弯钩应朝向混凝土内。
4.6.5.采用双层钢筋网时,在两层钢筋间设置撑铁或绑扎架,以固定钢筋间距。
4.6.6.板的钢筋网绑扎,采用双层钢筋。
4.6.7.根据板厚摆放,两端伸入地沟壁,在上下层钢筋网下面应设置钢筋撑脚,以保证钢筋的位置正确,绑扎时应注意相邻绑扎点的钢丝扣要成八字型,以免网片歪斜变形。
4.6.8. 双层筋之间用Φ12@1000的马凳双向支撑,侧壁用Φ8@600S钩拉结。
地沟钢筋绑扎图4.7.模板安装4.7.1.模板工程:该工程以大面积地沟墙壁为主,采用胶合板大模板为主模板面层,木龙骨加劲,钢管架支撑。
木龙骨间距为300mm,断面80×100mm2。
4.7.2.地沟所用胶合板为高耐气候,耐水性的I类木胶合板,优点是自重轻板幅大、版面平整、施工安装方便简单。
4.7.3.模板要根据地沟大小加工,形状尺寸和相互位置要正确,支拆方便,接缝严密不漏浆。
4.7.4.地沟壁模板安装前,壁上的预埋铁件,钢板应预埋完成,并检查有无遗漏。
4.7.5.安装地沟模板时,砖胎膜外侧的缝隙或空间必须先回填土方夯压密实,以免安装目木模板或浇筑混凝土时,出现砖模坍塌现象。
地沟模板安装图4.8.混凝土浇筑4.8.1混凝土浇筑采用商品泵送混凝土,泵送设备由混凝土供应商提供。
4.8.2.混凝土浇筑必须在模板安装完成并已加固完成后经验收合格方可进行。
4.8.3.浇筑混凝土前,地沟板底、模板内的杂物应清理干净;模板浇水湿润,但底板不能有积水现象。
4.8.4.每节地沟浇筑顺序,底板和侧壁一次浇筑,从一端向另一端浇捣。
先浇底板,后浇侧壁。
4.8.5.浇筑应连续进行,如有间歇应在混凝土初凝前接缝,一般不超过3h,否则应按施工缝处理。
地沟混凝土浇筑图4.9.地沟釉面砖4.9.1.粘贴釉面瓷砖的地沟有A/W回风沟、吸风沟、梳棉基坑。
4.9.2.地沟粘贴瓷砖必须在地沟抹灰完成并经有关单位现场负责人验收合格,并做好验收记录。
4.9.3.地沟粘贴釉面砖前,必须做好排砖,弹出贴砖线,已避免过多割砖。
4.9.4.釉面砖的品种、规格、图案、颜色和性能应符合设计要求。
4.9.5.釉面砖黏贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。
4.9.6.釉面砖表面应平整、洁净、色泽一致,无裂痕和缺损。
