液压期末复习题及答案一、选择题1. 液压系统中，液压油的主要作用是什么？A. 传递能量B. 冷却系统C. 润滑部件D. 以上都是答案：D2. 液压泵的工作原理是什么？A. 利用容积变化产生压力B. 利用速度变化产生压力C. 利用重力产生压力D. 利用离心力产生压力答案：A3. 液压缸的类型有哪些？A. 单作用缸和双作用缸B. 直动缸和摆动缸C. A和BD. 以上都不是答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 保护系统C. 调节流量D. 转换能量答案：B5. 液压系统中，节流阀的作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 转换能量答案：B二、简答题1. 简述液压系统的组成。
答：液压系统主要由液压泵、执行元件、控制元件、辅助元件和液压油组成。
液压泵提供压力油，执行元件将液压能转换为机械能，控制元件用于调节液压系统的流量和压力，辅助元件包括油箱、管道等，液压油作为工作介质在系统中传递能量。
2. 液压传动有哪些优点？答：液压传动的优点包括：功率密度高、响应速度快、控制精度高、结构紧凑、可实现大范围的力和速度调节、自润滑性好、过载保护能力强等。
三、计算题1. 已知液压缸的活塞直径为200mm，液压泵提供的工作压力为10MPa，求液压缸的推力。
解：首先将活塞直径转换为米，d = 0.2m。
根据公式F = p × π × (d/2)^2，其中 p 为压力，F 为推力。
代入数值计算得：F = 10 × 10^6 × π × (0.2/2)^2 = 3.14 × 10 × 10^6 ×0.01 = 314000 N答：液压缸的推力为 314000 牛顿。
四、分析题1. 分析液压系统中常见的故障及其原因。
答：液压系统中常见的故障包括：泄漏、过热、噪声、压力不足、速度不稳定等。
原因可能包括：密封件损坏、油液污染、过滤器堵塞、泵或马达磨损、控制阀故障、油液粘度不当等。
液压类考试题及答案解析一、单项选择题1. 液压系统中，油液的流速与管道直径的关系是（）。
A. 流速与直径成正比B. 流速与直径成反比C. 流速与直径无关D. 流速与直径的四次方成正比答案：B解析：在液压系统中，根据流体力学的基本原理，油液的流速与管道直径成反比关系。
这是因为在流量一定的情况下，管道直径越大，流速越小；反之，管道直径越小，流速越大。
2. 液压泵的主要功能是（）。
A. 将机械能转换为液体的压力能B. 将液体的压力能转换为机械能C. 将液体的动能转换为压力能D. 将液体的压力能转换为动能答案：A解析：液压泵的主要功能是将机械能转换为液体的压力能。
它通过旋转或往复运动，将输入的机械能转化为液体的压力能，从而为液压系统提供动力。
3. 在液压系统中，节流阀的主要作用是（）。
A. 控制流量B. 控制压力C. 控制方向D. 控制温度答案：A解析：节流阀的主要作用是控制流量。
通过改变节流阀的开口大小，可以调节通过阀门的流量，从而控制液压系统中的流速和流量。
4. 液压缸的工作原理是基于（）。
A. 帕斯卡定律B. 阿基米德原理C. 牛顿第三定律D. 欧姆定律答案：A解析：液压缸的工作原理是基于帕斯卡定律，即在封闭的液体系统中，任何一点的压力变化都会等量地传递到液体的各个部分。
液压缸通过改变液体的压力来实现力的放大，从而实现直线运动或旋转运动。
5. 液压系统中，溢流阀的主要作用是（）。
A. 限制流量B. 限制压力C. 限制方向D. 限制温度解析：溢流阀的主要作用是限制压力。
当液压系统中的压力超过设定值时，溢流阀会自动打开，使多余的液体流回油箱，从而保护系统不受过高压力的损害。
二、多项选择题1. 以下哪些因素会影响液压油的粘度（）。
A. 温度B. 压力C. 油品类型D. 流速答案：A, B, C解析：液压油的粘度受多种因素影响，包括温度、压力和油品类型。
温度升高时，油液的粘度会降低；压力增大时，粘度会增加；不同油品类型的粘度也有所不同。

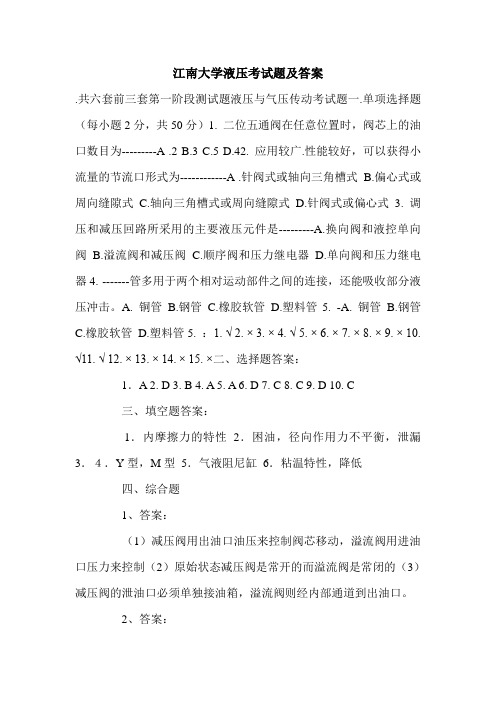

江南大学液压考试题及答案.共六套前三套第一阶段测试题液压与气压传动考试题一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式B.偏心式或周向缝隙式C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀 B.溢流阀和减压阀 C.顺序阀和压力继电器 D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5. -A. 铜管B.钢管C.橡胶软管D.塑料管5. ：1. √ 2. × 3. × 4. √ 5. × 6. × 7. × 8. × 9. × 10. √11. √ 12. × 13. × 14. × 15. ×二、选择题答案：1．A 2. D 3. B 4. A 5. A 6. D 7. C 8. C 9. D 10. C三、填空题答案：1．内摩擦力的特性2．困油，径向作用力不平衡，泄漏3．４．Y型，M型5．气液阻尼缸6．粘温特性，降低四、综合题1、答案：（1）减压阀用出油口油压来控制阀芯移动，溢流阀用进油口压力来控制（2）原始状态减压阀是常开的而溢流阀是常闭的（3）减压阀的泄油口必须单独接油箱，溢流阀则经内部通道到出油口。
2、答案：（1）、运动时：PA=PB=2MPa（2）、终点时：PB=3Mpa ，PA=5Mpa，3、答案：（1）、1Y2Y3Y4Y快进＋－＋－工进I＋－－－工进II＋－－＋快退－＋＋－停止－－－－（2）、该回路所包含的主要基本回路：①差动回路：运动速度较快，但推力较小，有效作用面积是活塞杆的横截面积；②回油节流调速回路：速度负载特性软，平稳性好，功率较低，启动有冲击。
大学生液压考试题及答案一、选择题（每题2分，共20分）1. 液压泵的工作原理是：A. 容积式泵B. 叶片泵C. 离心泵D. 齿轮泵答案：A2. 在液压系统中，压力损失主要发生在：A. 泵B. 管道C. 执行元件D. 控制元件答案：B3. 液压缸的行程是指：A. 活塞杆伸出的距离B. 活塞杆缩回的距离C. 活塞杆伸出和缩回的总距离D. 活塞杆伸出和缩回的最大距离答案：C4. 液压系统中的溢流阀主要作用是：A. 调速B. 调压C. 减压D. 顺序控制答案：B5. 下列哪个不是液压系统中的执行元件？A. 液压缸B. 液压马达C. 液压泵D. 液压阀答案：C6. 液压系统中的蓄能器主要作用是：A. 储存能量B. 过滤杂质C. 冷却油液D. 调节流量答案：A7. 液压系统中的节流阀主要作用是：A. 调速B. 调压C. 减压D. 顺序控制答案：A8. 在液压系统中，油液的粘度主要受哪些因素影响？A. 温度B. 压力C. 油液类型D. 所有以上因素答案：D9. 液压系统中的单向阀的作用是：A. 允许油液单向流动B. 限制油液流量C. 调节油液压力D. 储存油液答案：A10. 液压系统中的油液过滤器的作用是：A. 过滤杂质B. 调节油液压力C. 储存油液D. 调节油液流量答案：A二、填空题（每题2分，共20分）1. 液压泵的吸油管径应不小于________mm。
答案：泵入口直径2. 液压缸的密封件通常采用________材料制成。
答案：橡胶或聚四氟乙烯3. 液压系统中的流量可以通过________阀进行调节。
答案：节流阀4. 液压系统中的压力可以通过________阀进行调节。
答案：溢流阀5. 液压系统中的油液温度过高可能会导致________。
答案：油液粘度下降6. 液压系统中的油液污染可能会导致________。
答案：系统故障7. 液压系统中的油液粘度过低可能会导致________。
答案：泄漏增加8. 液压泵的输出流量与________成正比。
大学生液压考试题及答案一、选择题（每题2分，共20分）1. 液压系统中，以下哪个元件是用于控制油液流动方向的？A. 泵B. 阀C. 缸D. 油箱答案：B2. 液压泵的主要功能是什么？A. 提供压力B. 提供流量C. 提供能量D. 提供方向答案：C3. 在液压系统中，下列哪个元件可以将机械能转换为液体的压力能？A. 缸B. 阀C. 泵D. 油箱答案：C4. 液压缸的类型中，以下哪个是双作用缸？A. 单杆缸B. 双杆缸C. 柱塞缸D. 摆动缸5. 以下哪种液压控制阀可以实现流量的调节？A. 方向控制阀B. 压力控制阀C. 流量控制阀D. 顺序控制阀答案：C6. 液压系统中，下列哪个元件是用于储存油液的？A. 泵B. 阀C. 缸D. 油箱答案：D7. 液压系统中，下列哪个元件可以防止系统过载？A. 溢流阀B. 减压阀C. 顺序阀D. 节流阀答案：A8. 在液压系统中，下列哪个元件是用于控制压力的？A. 方向控制阀B. 压力控制阀C. 流量控制阀D. 顺序控制阀答案：B9. 液压系统中，下列哪个元件可以实现油液的节流？B. 减压阀C. 节流阀D. 顺序阀答案：C10. 液压系统中，下列哪个元件是用于控制油液流动顺序的？A. 方向控制阀B. 压力控制阀C. 流量控制阀D. 顺序控制阀答案：D二、填空题（每空1分，共10分）1. 液压系统中的______元件可以将液体的压力能转换为机械能。
答案：缸2. 液压系统中的______元件是用于控制油液流量的。
答案：流量控制阀3. 液压系统中的______元件是用于控制油液压力的。
答案：压力控制阀4. 液压系统中的______元件是用于控制油液流动方向的。
答案：方向控制阀5. 液压系统中的______元件是用于储存油液的。
答案：油箱三、简答题（每题10分，共20分）1. 简述液压泵在液压系统中的作用。
答案：液压泵在液压系统中的作用是提供能量，它将原动机的机械能转换为液体的压力能，为整个液压系统提供所需的压力和流量。
液压考试复习题及答案一、选择题1. 液压系统中最基本的元件是：A. 泵B. 阀门C. 油缸D. 油箱答案：A2. 液压油的主要作用不包括以下哪一项：A. 传递能量B. 润滑C. 冷却D. 储存能量答案：D3. 以下哪个不是液压系统的组成部分：A. 动力元件B. 控制元件C. 执行元件D. 传感器答案：D二、填空题1. 液压系统中的________是用来将机械能转换为液体的压力能的设备。
答案：泵2. 液压缸是液压系统中的________，它将液体的压力能转换为机械能。
答案：执行元件3. 液压系统中的________是用来控制液体流动方向和压力的设备。
答案：阀门三、简答题1. 简述液压系统的工作原理。
答案：液压系统通过泵将机械能转换为液体的压力能，然后通过控制元件（如阀门）调节液体的流动方向和压力，最后通过执行元件（如油缸）将液体的压力能转换为机械能，实现工作。
2. 液压系统有哪些优点？答案：液压系统的优点包括：力大、体积小、响应快、易于实现自动化控制、维护方便等。
四、计算题1. 已知液压缸的活塞面积为100平方厘米，系统压力为10MPa，求活塞受到的力。
答案：活塞受到的力 = 活塞面积× 系统压力 = 100 cm² × 10 MPa = 1000000 N五、判断题1. 液压系统中的油液可以任意选择，不需要考虑其物理化学性质。
答案：×2. 液压系统中的阀门是用来调节液体的流动速度的。
答案：×3. 液压泵的转速越高，输出的压力就越大。
答案：×六、论述题1. 论述液压系统在工业自动化中的应用及其重要性。
答案：液压系统在工业自动化中应用广泛，如在机床、起重机械、自动化生产线等领域。
液压系统能够提供大功率、高效率的动力传输，实现精确控制，提高生产效率和产品质量。
同时，液压系统易于实现自动化控制，降低人工成本，提高生产安全性。
结束语：希望以上复习题能够帮助大家更好地理解和掌握液压系统的相关知识，祝大家在考试中取得优异成绩。
液压机考试题库和答案一、单项选择题1. 液压机的工作原理是基于（）。
A. 电学原理B. 力学原理C. 热力学原理D. 流体力学原理答案：D2. 液压油泵的主要功能是（）。
A. 产生压力B. 产生流量C. 产生压力和流量D. 产生速度答案：C3. 液压系统中的执行元件是（）。
A. 油泵B. 油缸C. 油管D. 控制阀答案：B4. 液压系统中的控制元件包括（）。
A. 油泵B. 油缸C. 油管D. 各种控制阀答案：D5. 液压系统中的辅助元件不包括（）。
A. 油箱B. 过滤器C. 油管D. 油缸答案：D6. 液压系统中的压力控制阀主要用于（）。
A. 控制流量B. 控制压力C. 控制方向D. 控制速度答案：B7. 液压系统中的流量控制阀主要用于（）。
A. 控制流量B. 控制压力C. 控制方向D. 控制速度答案：A8. 液压系统中的方向控制阀主要用于（）。
A. 控制流量B. 控制压力C. 控制方向D. 控制速度答案：C9. 液压系统中的溢流阀属于（）。
A. 压力控制阀B. 流量控制阀C. 方向控制阀D. 顺序控制阀答案：A10. 液压系统中的节流阀属于（）。
A. 压力控制阀B. 流量控制阀C. 方向控制阀D. 顺序控制阀答案：B二、多项选择题1. 液压机的主要组成部分包括（）。
A. 动力元件B. 执行元件C. 控制元件D. 辅助元件E. 电气元件答案：ABCD2. 液压系统中常见的故障包括（）。
A. 油泵故障C. 油管泄漏D. 控制阀故障E. 电气元件故障答案：ABCDE3. 液压系统中的压力损失可能由以下哪些因素引起（）。
A. 油管过长B. 油管过细C. 油液粘度过高D. 油液中存在杂质E. 油泵效率低答案：ABCD4. 液压系统中的油缸可以是（）。
A. 单作用油缸B. 双作用油缸D. 活塞式油缸E. 摆动式油缸答案：ABDE5. 液压系统中的控制阀可以是（）。
A. 溢流阀B. 节流阀C. 方向阀D. 顺序阀E. 减压阀答案：ABCDE三、判断题1. 液压机的工作压力可以通过调整油泵的转速来控制。
大学生液压考试题及答案一、选择题（每题2分，共20分）1. 液压系统中，以下哪个元件可以将液体的压力能转换为机械能？A. 泵B. 液压缸C. 蓄能器D. 过滤器答案：B2. 在液压系统中，节流阀的主要作用是什么？A. 改变流量B. 改变压力C. 控制速度D. 过滤杂质答案：C3. 液压泵的主要类型不包括以下哪一项？A. 齿轮泵B. 柱塞泵C. 离心泵D. 叶片泵答案：C4. 液压系统中，液压缸的输出力与哪些因素有关？A. 压力和活塞面积B. 流量和活塞面积C. 压力和油液粘度D. 流量和油液粘度5. 以下哪个元件是液压系统中用于控制油液流向的？A. 单向阀B. 溢流阀C. 节流阀D. 压力表答案：A6. 液压系统中，油液的粘度对系统性能有何影响？A. 粘度越大，系统效率越高B. 粘度越大，系统效率越低C. 粘度对系统效率无影响D. 粘度对系统效率的影响取决于系统类型答案：B7. 液压系统中，以下哪个元件可以作为安全保护装置？A. 单向阀B. 溢流阀C. 节流阀D. 压力表答案：B8. 液压系统中，以下哪个元件用于减少油液中的杂质？A. 单向阀B. 溢流阀C. 过滤器D. 压力表答案：C9. 液压系统中，以下哪个元件可以用于消除油液中的气泡？B. 溢流阀C. 蓄能器D. 过滤器答案：C10. 液压系统中，以下哪个元件用于控制油液的压力？A. 单向阀B. 溢流阀C. 节流阀D. 压力表答案：B二、填空题（每题2分，共20分）1. 液压系统中，________是用来将机械能转换为液体的压力能的装置。
答案：泵2. 液压缸的类型包括________和________。
答案：单作用式、双作用式3. 液压系统中，________是用来测量液体压力的装置。
答案：压力表4. 液压系统中，________是用来控制液体流量的装置。
答案：节流阀5. 液压系统中，________是用来储存液体能量的装置。
答案：蓄能器6. 液压系统中，________是用来防止液体倒流的装置。
液压类考试题目和答案一、单项选择题1. 液压系统中，以下哪个元件是用于控制流量的？A. 单向阀B. 节流阀C. 溢流阀D. 压力继电器答案：B2. 液压泵的主要功能是什么？A. 提供压力B. 提供流量C. 转换能量D. 储存能量答案：C3. 在液压系统中，以下哪个元件是用于防止油液回流？A. 单向阀B. 溢流阀C. 节流阀D. 减压阀答案：A4. 液压系统中的“P”型节流阀主要用于什么？A. 节流B. 调速C. 调压D. 换向答案：B5. 以下哪个元件不是液压系统中的基本元件？A. 泵B. 缸C. 电机D. 阀答案：C二、多项选择题1. 以下哪些元件属于液压系统中的动力元件？A. 泵B. 缸C. 阀D. 马达答案：AD2. 液压系统中，以下哪些元件可以作为执行元件？A. 泵B. 缸C. 马达D. 阀答案：BC3. 以下哪些元件属于液压系统中的控制元件？A. 泵B. 缸C. 阀D. 过滤器答案：C4. 以下哪些元件可以用于液压系统中的压力控制？A. 溢流阀B. 节流阀C. 减压阀D. 单向阀答案：AC5. 以下哪些元件可以用于液压系统中的方向控制？A. 单向阀B. 节流阀C. 换向阀D. 溢流阀答案：AC三、判断题1. 液压系统中的泵是将机械能转换为压力能的装置。
（对）2. 液压缸是液压系统中的执行元件，用于将压力能转换为机械能。
（对）3. 所有的液压阀都可以用于调节流量。
（错）4. 液压系统中的过滤器是用来过滤油液中的杂质，保护系统元件的。
（对）5. 溢流阀和减压阀都可以用于限制系统中的压力。
（对）四、简答题1. 简述液压系统中泵的作用。
答案：液压系统中的泵是将机械能转换为压力能的装置，它从油箱吸取油液，并以一定的压力和流量向系统中输送油液，是系统的动力源。
2. 液压系统中的溢流阀有什么作用？答案：溢流阀在液压系统中主要起到限制系统最高压力的作用，防止系统压力超过设定值，保护系统不受过高压力的损害。
江南大学《液压与气压传动》测试卷（闭卷）20**-20**学年第一学期班级姓名学号成绩一、判断题(每小题1分，共15分)1.液压与气压传动是以流体的压力能来传递动力的。
()2.液压系统的压力是由溢流阀的调定值决定的。
（ )3.通过节流阀的流量只取决于阀的开度和阀前后的压力差。
（ ) 4．单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。
( )5.电液换向阀中先导阀的中位机能可以任意选择。
( )6．气动三联件安装时，从进气到输出的安装顺序依次为;过滤器、油雾器、减压阀。
( )7.气动系统的消声器既能阻止声音传播，也能阻止气流通过。
（ )8.气动控制元件的作用只是调节压缩空气的压力、流量和方向。
( )9.压力表测定的压力是大气压力与实际工作压力之和。
（ )10．液压系统的压力阀主要是靠弹簧力与液压力的平衡来工作的。
（ ) 11．换向阀不同的中位机能是通过改变阀芯的形状和尺寸得到的。
( ) 12．回油路节流调速回路是变压式节流调速回路。
（ )13．任何条件下节流元件总是可以调节流量的。
( )14．在气动系统中可以将大气中的空气压缩后直接供向系统。
( ) 15．气动系统的油雾器是用来除去空气中的油雾。
( )二、选择题(本大题共10小题，每题1分，共10分)1、在气压传动具有的优点中，下列_____是错误的。
A、工作速度稳定性比液压传动好。
B、工作介质容易取得。
C、空气粘度小，便于远距离传输。
D、工作环境适应性好。
2、液体流动状态由层流转紊流及紊流转层流时的雷诺数__。
A、相同。
B、前者小，后者大。
C、前者作为临界雷诺数。
D、前者大，后者小。
3、液压泵的实际输出流量____理论流量;液压马达的实际输入流量____理论流量。
A、大于/小于。
B、小于/大于。
C、大于/大于。
D、小于/小于。
4、在液压缸活塞上安装Y形密封圈时__。
A、唇口应对着液压力高的一边。
B、唇口应对着液压力低的一边。
C、两种安装都可以。
共六套前三套第一阶段测试题液压与气压传动考试题一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。
A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3．液压传动系统中，常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4．-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？2．简述溢流阀在系统中的应用？四．计算题（12分）1．如有图所示，一个液压泵驱动两个油缸串联工作。
已知两油缸尺寸相同，缸体内径D=90mm,活塞杆直径d=60mm,负载F1=F2=10KN,泵输出流量q v=25L/min，不计容积损失和机械损失，求油泵的输出压力及活塞运动速度。
五．综合题（18分）如图所示的液压系统，可实现“快进----工进----快退----原位停止及液压缸卸荷”的工作循环。
要求： 1．填写电磁铁的动作顺序表（电磁铁通电为“+”，断电为“—”）。
（10分）2.系统中由那些基本回路组成？（8分）第一阶段测试题参考答案 一 .单项选择题1.A2.A3.B4.C5.C6.B7.A8.B9.B 10.C 11.B 12.C 13.A 14.C 15.B 16B 17A 18.C 19.A 20.A 21.D 22.D 23.B. 24B 25A 二．多项选择题1.F.G.2.A.B.3.C.D.E.4.E.F .5.A.B.C. 三．简答题1DT2DT3DT4DT快 进 工 进 快 退 原 位 停 止 卸 载电 磁 铁动作1． 容积泵基本的工作条件？ 答：（1）必须能构成密闭容积。
（2）密闭容积不断变化，以此完成吸油和压油过程。
（3）要有配油装置。
2． 简述溢流阀在系统中的应用？ 答：（1）作溢流调压用。
（2）作安全保护用。
（3）作卸荷阀用。
（4）作背压阀用。
四．计算题解：由活塞受力平衡关系可得Pa Pa D F P 6232210*57.109.0*410*104===ππP 2=P 3Pa Pa D D d D P F P 62226322221110*45.24)06.009.0(*4*10*57.110*104)(*=-+=-+=πππ泵的输出压力为P p =P 1=2.45MP 活塞运动速度为min 93.3min 09.0*410*2542321m mD q v v===-ππmin 18.2min 09.0*493.3*)06.009.0(*44)(422221222m m Dv d D v =-=-=ππππ五．综合题1．电磁铁的动作顺序表（2）本系统由换向回路，调压回路，调速回路，卸荷回路，锁紧回路等基本回路组成。
第二阶段测试题一、填空题（每小题2分，共40分）1．液压系统中的压力取决于__________，执行元件的运动速度取决于__________ 。
2．液压传动装置由__________、__________、__________和__________四部分组成，其中__________和_________为能量转换装置。
3．液体在管道中存在两种流动状态，__________时粘性力起主导作用，__________时惯性力起主导作用，液体的流动状态可用__________来判断。
4．在研究流动液体时，把假设既__________又__________的液体称为理想流体。
5．由于流体具有__________，液流在管道中流动需要损耗一部分能量，它由__________损失和__________损失两部分组成。
6．液流流经薄壁小孔的流量与__________的一次方成正比，与__________的1/2次方成正比。
通过小孔的流量对__________不敏感，因此薄壁小孔常用作__________。
二、简答题（每小题5分，共20分）1．减压阀与溢流阀的主要区别。
2.蓄能器有哪些主要功能？3．试简述选用滤油器时应考虑的问题有哪些？4.液压回路基本的速度控制回路有哪些？三、计算题。
（每小题10分，共40分）1.如下图所示，容器内盛满油液。
已知油的密度3/900m kg =ρ,活塞上的作用力N F 1000=,活塞上的面积23101m A -⨯=。
假设活塞的重量忽略不计，问活塞下方深度为m h 5.0=处的压力等于多少?2．如图所示差动液压缸，输入流量q=20l/min,压力p=4MPa 。
若d=5cm ，D=8cm ，试求活塞的运动速度v 及活塞杆的推力F 。
3. 已知单活塞杆液压缸，油路为差动连接，活塞直径D ＝100mm ，活塞杆直径d ＝60mm ，忽略液压缸的泄漏和摩擦，现以q ＝100L ／min 液压泵驱动之。
试求活塞往返运动的速度比。
如液压泵的工作压力p 为5.0×106Pa ，试求此时活塞往返的负载能力(N)。
4．如图所示，两个相同的液压缸中联起来，两缸的无杆腔和有杆腔的有效工作而积分别为Al ＝100cm2和A2＝80cm2，输入的压力为P1＝18×105Pa ，输入的流量q=16L ／min,若不考虑各种损失，请计算：(1)当两缸负载相等时，可以承担的最大负载为多少?两活塞秆运动速度又为多少?(2)若F1＝0，则缸口可以承担的最大负载为多少? 若F2＝0，则缸1可以承担的最大负载为多少?哪个大，为什么？第二阶段测试题参考答案一、填空题 1.负载 ；流量2.动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件3.层流；紊流；雷诺数4.无粘性；不可压缩5.粘性；沿程压力；局部压力6.小孔通流面积；压力差；温度；可调节流阀 二、简答题1.减压阀用出油口油压来控制阀芯移动，溢流阀用进油口压力来控制（2）原始状态减压阀是常开的而溢流阀是常闭的（3）减压阀的泄油口必须单独接油箱，溢流阀则经内部通道到出油口。
2.（1）作辅助动力源；（2）保压或补充泄露；（3）吸收压力冲击和消除压力脉动。
3．（1）过滤精度；（2）液压油通过的能力；（3）耐压情况。
4.（1）进油节流调速回路；（2）回油节流调速回路；（3）旁路节流调速回路。
三、计算题。
1.解：活塞与液体表面上的压力均匀分布，有26230/101011000m N m N A F p =⨯==-根据静压力的基本方程式（1-3），深度为h 处的液体压力为5.08.99001060⨯⨯+=+=gh p p ρ)(10)/(100044.1626Pa m N ≈⨯=2. 解：scm d q /17602510204432=⨯⨯⨯⨯==ππυ Np d F 78501041025446423=⨯⨯⨯⨯==-ππ3.解：78.11)60100(111)(442222222222221=-=-=-=-=-=d D d D d d D d D q d q ππυυ Np d F 14137100.5)1060(4462321=⨯⨯⨯⨯=•=-ππNp d D F 25132100.5)1060()10100[(4)(462323222=⨯⨯⨯-⨯⨯=-=--ππ4.解： 1)∵122A p F •= 22111A p A p F •-•= 又∵F F F ==21∴12A F p =则F A A F A p =•-1211∴NN A A A p F 100001008011010010181451211=+⨯⨯⨯=+=- min /6.11010010164311m A q v =⨯⨯==--min /28.1min /6.1100801121212m m v A A A A v v =⨯==•=所以，两液压缸推力相等而速度不等。
