光纤激光打标机在使用中，有时候会出现光路不直或者光路不受控制歪曲的现象，下面就和大家分享出现这样的情况，操作或者修理人员该如何解决。
1、固定好光纤激光器的发射头，先不用固定稳，用红外光上转换片观看激光是否指抽了振镜入光孔的中心。
如果不是，请继卖调整光纤激光器的发射头，直到光点进入振镜入光孔中心为止,固定好激光器发射头2、调试好振镜x的高度，目标是:使得X振镜片中心与光纤激光器光斑重合就可以了，并固定振镜x,注意这时振镜X转动的方向大约为:反光面X镜片与光路入射成45度左右。
3、调试好振镜Y的升动度,使得振镜Y镜片中心与场镜中心重合就可以了，并固定振镜y,注意这时振镜Y转动的方向大约为:反光面Y镜片与水平面成45度左右。
4、使用点环形场镜中心测试仪,并在测试仪中心点上放上一片倍频片，出光后，调整振镜x,使得绿光点跑到测试仪中心点的同轴线上。
5、调整振镜y,使得绿光点跑到测试仪中心点的同轴线上，这时不绿光点跑进了测试仪的中心点了。
6、安装好场镜，光纤激光打标机的光路调整就完成了,这种调整很是简单的,这各方法可以看出可光纤激光打标机都是维护方便,10万小时无故障的好保证.7、以上调好后，就将Q开关安装好，把倍频片放到前反与扩束镜之间，然后再通过开关Q 驱观察Q开关锁光是否正常、，并查看是否有漏光现象，如果有漏光，调整Q位置，调整好后，再加大激光电源电流观察光纤激光打标机有无漏光，直至到它完全不漏光即可。
注意事项: 前后反镜架上的四个旋钮千万不要旋的过快，或幅度过大，一定要慢慢细微的调整，否则就容易把光斑弄丢，使之难以找到，当整个调整好以后，要及时的调整锁紧螺丝，将其固定锁紧，以免在设备运行时，因运转震动等，使光路改变，出现故障.扩展资料：激光打标机红光预览位置与打标位置有偏差怎么解决？光纤激光打标机可以在各类金属表面标刻图案、品牌logo及文字。
并且标记效果相当精细，所以被广泛应用于各类产品的标识。
客户在使用激光打标机过程中也会经常遇到各种各样的问题。
如何调整激光切割机光路？很多新手客户在购买激光切割机后，对于调整光路这一操作来说，还是比较陌生，不过激光切割机厂家都会对客户进行培训服务。
但是，也有不少客户会对操作方法忘记的很快，所以，在这里，高能激光给大家整理了一份关于激光切割机光路调整的教程供大家分享。
为什么要调整光路？激光切割机自身采用的是飞行式光路系统，在长期的工作时，光路会发生稍微的偏差，会对切割效果有很大的影响。
所以，定时的检查光路以及调整是非常必要的工作。
调整激光切割机光路之前，我们要对其中激光管、反射镜架以及聚焦镜要有足够的认识，下面我们先来给大家介绍一下。
1>.反射镜架A1.光靶放置架2.反射镜3.拉簧锁紧螺丝4.调节螺杆5.调节螺母6.锁紧螺丝a7.锁紧螺丝b8.调节螺丝M19.反射镜锁紧片10.调节螺丝M 11.调节螺丝M2.12.拉簧13.反射镜安装板14.支撑板15.底座.2>.反射镜架B (其安装底板与A镜架不同外其余相同)。
1.安装底板(可左右移动).2.锁紧螺丝3>.反射镜架C1.反射镜调整板2.反射镜3.锁紧螺丝4.调节螺丝M15. 反射镜调整板6.反射镜压紧板7.调节螺丝M8.锁紧螺丝9.调节螺丝M24>.聚焦镜1.聚焦镜内筒2.进气管3.限位螺圈4.气嘴过渡套5.气嘴6.镜筒7.限位螺丝8.调节套筒.了解了各个部件的名称，下面我们就来教大家调整激光切割机光路的方法：(一) 四道光路调整(1)第一道光的调整，用美纹纸贴在反射镜A的调光靶孔上，手动点动出光(注此时功率不要用太大)，微调反射镜A的底座及激光管支架，使光打在靶孔中心，注意光不能被挡。
(2)第二道光的调整，将反射镜B移至远程，用张硬纸板由近至远出光，把光导进十字光靶里，因为远程光在靶里边则近端一定在靶里边，接着把近端和远程光斑调为一致，即近端怎偏，远程也跟着怎么偏，使十字架在近端和远程光斑中都处在同一个位置即近是(远是)说明光路与Y轴导轨平行。
激光机光路调节最简单方法激光机光路调节是一项非常重要的工作，在激光加工和激光切割过程中，光路调节的准确性直接影响到加工质量和效率。
光路调节通常需要专业技术人员进行，但在一些简单的情况下，操作人员也可以通过一些简单的方法进行光路调节。
本文将介绍一些关于激光机光路调节的最简单方法，希望能够帮助到需要的读者。
进行光路调节之前，需要了解一些激光光路的基本知识。
激光光路通常包括激光发生器、聚焦镜头、准直镜头和反射镜等部件。
光路调节的目的是确保激光束能够经过这些部件后保持稳定，且能够准确地聚焦在加工件上。
在进行光路调节时，需要注意的是要避免直接将激光束照射到眼睛或皮肤上，避免造成伤害。
对于激光机光路调节最简单的方法之一就是使用激光对准器。
激光对准器通常包括一个激光发生器和一个可调节的支架，通过调节支架的高度和角度，可以使激光束准确地对准加工件。
在使用激光对准器时，需要将其放置在一个平整、稳定的台面上，然后调节支架使激光发生器的光束垂直照射到加工件上。
通过观察激光束在加工件表面的位置，可以调节支架的高度和角度，直到激光束能够准确地对准加工件的加工位置。
对于激光机光路调节的简单方法之一是使用透镜调节。
透镜是激光光路中非常重要的部件，可以对激光束进行聚焦和准直。
在进行光路调节时，可以通过调节透镜的位置和角度，来确保激光束的聚焦效果。
一般来说，透镜的调节通常需要在专业技术人员的指导下进行，但是对于一些简单的情况，操作人员也可以通过一些简单的方法进行透镜调节。
可以使用一个标准的标尺或尺子来测量透镜的位置，然后通过调节螺丝来微调透镜的位置，直到满足要求的聚焦效果。
还可以通过检查光路中的反射镜来进行光路调节。
反射镜在激光光路中起着非常重要的作用，可以改变激光束的传播方向。
在进行光路调节时，可以通过调节反射镜的位置和角度，来确保激光束的传播方向符合要求。
一般来说，反射镜的调节也需要在专业技术人员的指导下进行，但是一些简单的调节工作，例如调节反射镜的角度和位置，是可以由操作人员自行完成的。

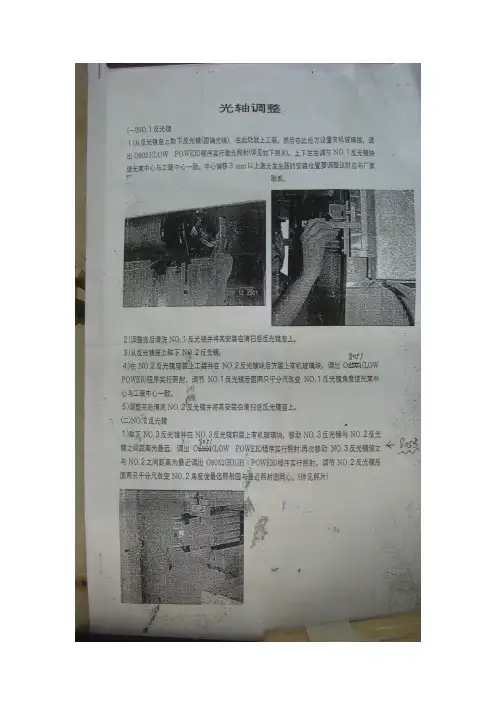

调试方法及注意事项X、Y轴光路的调整在主机水平调整好后，将激光器平稳放置在主机前面，根据光筒的长度调整激光器与主机的距离，大体调节激光器出光口与机床侧面入光口的高度及左右位置，可以将一纸板放置于光口附近，利用激光器的红光指示器发出的红光粗找激光器出光口与机床侧面入光口的同心度。
上述调整需通过调节激光器垫脚上的调整螺钉来实现。
一旦上述调整完毕，就可以利用红光指示器调整光与X轴运动方向的平行度，具体方法如下：a. 粗调：不装反射镜片，在X轴近点（靠近光源端）放一纸板，看红光是否透出射到纸板上。
然后将X轴移到远点（远离光源端），看红光是否射出到纸板上，同时观察红光的位置。
此时可以粗调平行度，直到红光在X轴近点(Xo)和远点(Xmax)大体射于同一相近的位置为止（调节激光器垫脚上的调节螺钉）。
b. 半精调：将十字叉丝放入镜座内，观察X轴近点和远点红光在射到叉丝后的形状及位置，再精确地调整几次，直到红光在X轴近点和远点射到十字叉丝上的位置相同且都在十字叉丝的中心为止。
c. 精调：将激光器输出功率调至20W左右，将一纸板固定在十字叉丝上，在X轴近点和远点反复点击烧痕，比较激光射出叉丝后的形状及位置，反复调整多次，直到四点烧痕对称即可。
如下图所示。
X轴光调整完后，镜座里装上镜片，用同样的方法调整Y轴光路。
4.2.1.3 Z轴光路的调整a. 调整完激光与X、Y轴运动方向的平行度后，再进行Z轴激光的调整，主要是调整激光是否在聚焦镜的中心，激光与Z轴的运动轨迹是否平行。
检验方法：如图所示，将Z 轴移至最高点，取出聚焦镜放入十字叉丝，十字叉丝上固定一纸板，将激光器的输出功率调至10～20W打出，使纸板上打出一花瓣形状，观察四瓣形状的对称情况；再使Z 轴移至最低点，同样的方式令激光打出，观察打在纸板上的四瓣已烧糊的形状是否对称。
若上下两点皆对称，即说明激光在Z轴高点与低点在同一中心位置。
若不对称，则说明激光在高点与低点不在同一中心线上。
