拖拉机是如何分类的

拖拉机的型号
M
S
30
4
Z
系列代号用两位大写英文字母以区分不同功率段 轮式拖拉机系列代号第一位用字母T、M、L表示不同功率段 系列代号第二位表示开发时间顺序、产品特征或特殊意义等 履带拖拉机系列代号第一位用字母C表示
1 代别代号
变型代号
型式代号 功率代号 产品系列代号
三轮农用运输车的型号
三轮农用运输车的型号
履带式拖拉机
轮式拖拉机
手扶式拖拉机
农用拖拉机的分类 按功率大小分：大型拖拉机、中型拖拉机、小型拖拉机
大型拖拉机：指发动发动额定功率在36.78千瓦(50马力)以 上的拖拉机，有链轨式和轮式两种。
中型拖拉机：指发动发动额定功率在14.7千瓦(20马力)以上 的拖拉机，有链轨式和轮式两种。
小型拖拉机：指发动机额定功率在2.2千瓦(含2.2千瓦)以上， 小于14.7千瓦的拖拉机，包括小四轮与手扶式。
拖拉机的型号
一般由系列代号、功率代号、型式代号、功能代号和区别标志组成, 其排列 顺序如下:
系列代号→功率代号→型式代号→功能代号→区别代号 系列代号可用两个大写汉语拼音字母表示( 后一个字母不得用 I 和 O), 用以区别不同系列和不同设计的机型。 功率代号用发动机标定 12 小时功率值( 单位为千瓦)的 1.36 倍的整数 表示。 型式代号采用数字符号(0: 后轮驱动四轮式; 1: 手扶式; 2: 履带式; 3 三轮 或并置前轮式; 4: 四轮驱动式; 5: 自走底盘式; 等等) 功能符号采用字母符号 ( 一般农业用途该项可空白;G: 果园用; H: 高地 隙中耕用; J: 集材用; L: 营林用; P: 坡地用; S: 水田用; T: 运输用; Y: 园艺用; Z: 沼泽地用。)

拖拉机知识总结范文拖拉机是一种农业机械装备，广泛应用于农耕、运输、工地和农村道路建设等领域。

下面是关于拖拉机的知识总结，详细介绍了它的定义、分类、结构、工作原理以及使用注意事项等内容。

一、拖拉机的定义拖拉机是一种多用途的农业机械装备，主要用于把其他农业工具如耙、犁和收割机等连接在后方，以提供动力来完成各种农业作业。

二、拖拉机的分类根据驱动方式，拖拉机可以分为两种类型：轮式拖拉机和履带拖拉机。

1.轮式拖拉机：常见的农用拖拉机，通过四个或多个轮子提供动力，适用于平地和稍微崎岖的地形。

2.履带拖拉机：采用履带式底盘，适用于不平整的地形，如湿地、悬崖和沼泽等环境。

根据功能和配置，拖拉机也可以分为多个不同的类型：1.通用型拖拉机：适用于大多数农业作业，如耕作、播种、收割等。

2.特种型拖拉机：包括翻地机、植保机、果园拖拉机等，针对特定农作物的特殊需求而设计。

3.工程拖拉机：用于建筑和土地开垦等工程项目，具有较大的扭矩和牵引力。

三、拖拉机的结构拖拉机主要由以下几个部分组成：1.发动机：提供动力的关键部件，可以是内燃机或柴油机。

2.变速器：通过调整齿轮的传动比例，使拖拉机在不同速度下实现不同功率输出。

3.离合器：连接和断开发动机和变速器之间的传动。

4.驾驶室：供驾驶员工作和控制的空间，有时还配置保护结构和空调等设备。

5.传动轴：连接发动机和后面的工具，将动力传递给工具执行工作。

6.底盘：拖拉机的主要支撑结构，包括前、后桥和悬挂装置。

7.前端装置：用于连接不同的农业工具或设备，如犁、耙和收割机等。

四、拖拉机的工作原理拖拉机的工作原理是将发动机输出的动力通过变速器和传动轴传递给工具或设备，从而完成农业作业。

驾驶员通过操纵控制杆和踏板来控制拖拉机的速度和方向。

通过驾驶室内的仪表可以监测和控制关键参数，如发动机转速和油压等。

五、拖拉机使用注意事项1.驾驶员必须熟悉拖拉机的结构和性能，并严格按照使用说明书进行操作和维护。

拖拉机的分类拖拉机的分类一、手扶拖拉机小型拖拉机适合当前农业小规模经营购买能力和使用条件，具有较强的生命力。

小型拖拉机包括手扶拖拉机和小四轮拖拉机。

1993年末全国生产小型拖拉机产品的工厂计80多家，生产小型拖拉机85.5万台，其中手扶拖拉机38.2万多台。

（一）大型手扶拖拉机8.8千瓦（12马力）手扶拖拉机多年来一直是手扶销售市场的主销产品，销售市场以中南、华东、西南地区为主，西北，西北、东北、华北地区对手扶拖拉机的需求量相对较小。

手扶拖拉机的主导产品仍然是东风－12、工农－12K、红卫－12等四种8.8千瓦（12马力）定型产品。

随着形势的发展，今后小拖发展的趋势是上向11千瓦（15马力）、13.2千瓦（18马力），下向4.4千瓦（6马力）、5.9千瓦（8马力）延伸。

（二）中小型手扶拖拉机中型一般指4.4～5.9（6～8马力）；小型一般指2.2～3.7千瓦（3～5马力）。

80年代，随着农村经济体制改革、联产承包责任制的实行，对中小型手扶拖拉机的需求量迅速增加。

小型手扶拖拉机的主要型有GN－31、丹霞－4、长江－51、长江－31、江西TY－81等。

二、轮式及履带式拖拉机1993年大中型拖拉机生产厂共13家，计生产16种型号的拖拉机，其中：轮式14种，履带式2种，集材型2种，农用四轮驱动型3种，功率范围从18.4～58.9千瓦（25～80马力）。

年产量为4.7万台，其中轮式拖拉机占64%，履带式拖拉机占36%。

小四轮拖拉机指功率8.8～11千瓦（12～15马力）的小型轮式拖拉机，生产厂60多家，年产量42.1万台。

1993年全国农机公司系统销售大中型拖拉机3.85万台、手扶拖拉机35.1万台。

（一）小四轮拖拉机小四轮拖拉机在我国已有20多年的生产和使用历史，1993保有量为371万台，占小型拖拉机保有量的47%，由于它适应当前农村生产体制，有助于农村短距离运输，因而近几年发展迅猛，小四轮拖拉机产品有7种基型，60多种型号。

3.3 柴油机基本组成
曲柄连杆机构 机体与气缸盖 配气机构 燃油供给系统 润滑与冷却系统
பைடு நூலகம்.3 柴油机基本组成
曲柄连杆机构 包括活塞组、连杆组和曲轴组。
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
2.拖拉机的结构组成
➢柴油机 ➢底盘 ➢车身 ➢电气设备
3.柴油机的基本结构
3.1 基本工作原理及过程 3.2 基本术语 3.3 结构组成
3.1 柴油机的工作原理
播放 暂停 停止
3.1 柴油机的工作过程
播放 暂停 停止
四个工作过程：吸气—压缩—燃烧做功—排气
3.2 基本术语
❖ 冲程 ❖ 排量 ❖ 压缩比 ❖ 功率 ❖ 转矩 ❖ 转速 ❖ 热效率 ❖ 燃油消耗率
拖拉机基本结构简介
主要内容
1
拖拉机的分类
2
拖拉机的结构组成
3
柴油机的基本结构
4
拖拉机底盘
1.拖拉机的分类
按照结构形式可分为： 手扶拖拉机； 轮式拖拉机； 履带式拖拉机； 按功率的大小可分为： 大型拖拉机(36.78kW以上)； 中型拖拉机(14.71～36.78kW) ； 小型拖拉机(14.71kW以下)；

拖拉机类型分类
拖拉机可以根据其用途、功能和特点进行分类。

1. 农用拖拉机：主要用于农业生产，包括耕地、播种、收割、喷洒农药和运输农产品等。

2. 园艺拖拉机：专门设计用于园艺和花园景观维护，如修剪树木、修建草坪、除草和搬运花盆等。

3. 工程拖拉机：用于土木工程、建筑工地、道路维护和其他重型工作，如挖掘、平整地面和搬运重物等。

4. 专用拖拉机：根据特定需求而设计的拖拉机，如清扫机、喷洒机、挖掘机、洒水车等。

5. 庭院拖拉机：适用于小型庭院和草坪维护，通常配备割草机或旋耕机。

6. 特种拖拉机：根据特定地理和气候条件设计的拖拉机，如沙漠地区的沙地拖拉机或雪地拖拉机等。

7. 电动拖拉机：采用电动驱动系统，减少对环境的污染，并提供更低的噪音和振动。

8. 多用途拖拉机：集合了多种功能和用途的拖拉机，可以根据需要进行配置和改装，以适应不同任务和环境需求。

这仅是一些常见的拖拉机类型分类，实际上还有许多其他的细分类型，具体的分类方式可以根据不同的地区和需求而有所不同。

按用途分类：农业用
林业用 工业用
旱地 水田
一般用途 中耕用 果园用 园艺用
后轮驱动
按结构分类： 轮式拖拉机
履带拖拉机 手扶拖拉机 船式拖拉机 自走底盘
四轮驱动
1.2 各种用途拖拉机的特点
1·2·1 一般用途拖拉机 一般用途拖拉机主要用于整地、播种、收获、运输及农
田基本建设等作业，其特点是行走装置较宽、接地压力较低、 地隙不高、轮（轨）距一般不调整或调整范围不大，具有良 好的平地通过性、牵引性能和稳定性。
拖拉机分类_
拖拉机基础和通用知识
授课：徐书雷
2020年11月22日
什么是拖拉机？
拖拉机是用于牵引和驱动各种配套机 具，完成农业田间作业、运输作业和固定 作业等的动力机械。
一、拖拉机的类型和特点 二、拖拉机型号表示 三、拖拉机使用性能体系 四、拖拉机构成
一、拖拉机的类型和特点
1.1 拖拉机的分类
三、拖拉机使用性能体系
适应性：通过性、转向操纵性、稳定性、制动性能、 高低气温适应性
技术经济性：牵引和动力性能、液压提升和输出性能 燃油经济性、拖拉机质量、可靠性
人机关系性能：使用方便性、劳动保护性、外形美观性
NEXT！
携手共进，齐创精品工程
Thank You
世界触手可及
隙达1200 ～1500mm。
1.2 各种用途拖拉机的特点
1.2 各种用途拖拉机的特点
1·2·4 园艺拖拉机 园艺拖拉机主要用于草坪、庭院等的管理，如草坪修剪、
耕耘、平地及抛雪等作业。 其特点是轮胎宽、直径小，机体矮小、轴间可装割草机，
草坪作业装菱形前花纹轮胎。专用于草坪修剪作业的也称为 草坪拖拉。
一般用途工业拖拉机的地隙和行走装置接地压力比一般 用途拖拉机稍高。沼泽地用工业拖拉机采用宽履带，接地压 力为10 ～ 20kPa。

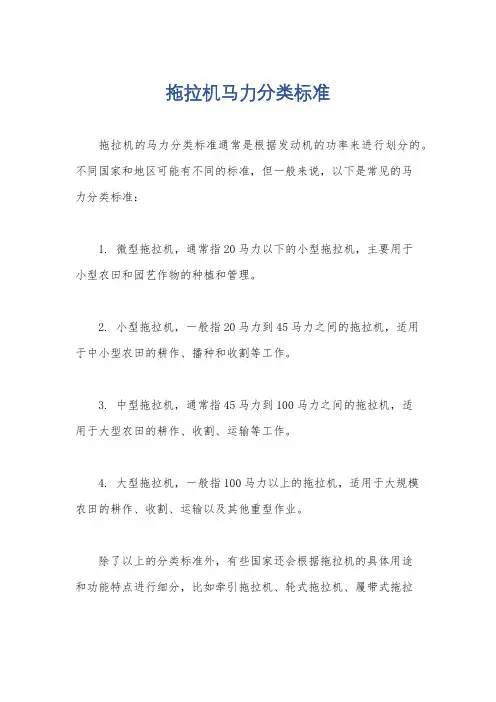

拖拉机马力分类标准
拖拉机的马力分类标准通常是根据发动机的功率来进行划分的。

不同国家和地区可能有不同的标准，但一般来说，以下是常见的马
力分类标准：
1. 微型拖拉机，通常指20马力以下的小型拖拉机，主要用于
小型农田和园艺作物的种植和管理。

2. 小型拖拉机，一般指20马力到45马力之间的拖拉机，适用于中小型农田的耕作、播种和收割等工作。

3. 中型拖拉机，通常指45马力到100马力之间的拖拉机，适
用于大型农田的耕作、收割、运输等工作。

4. 大型拖拉机，一般指100马力以上的拖拉机，适用于大规模
农田的耕作、收割、运输以及其他重型作业。

除了以上的分类标准外，有些国家还会根据拖拉机的具体用途
和功能特点进行细分，比如牵引拖拉机、轮式拖拉机、履带式拖拉
机等。

总的来说，拖拉机的马力分类标准主要是为了方便用户选择适合其实际需求的机型，并且在农业生产中发挥最佳的作用。

农业机械设备是农业生产中应用最为广泛的基础机械，主要包括农业机械，农用运输车，农机动力系统，农业植保机械，农业运输工具，农业动力机械和农机动力设备。

目前我国农业机械的发展现状：我国农业机械目前已形成系列化的产品，农业生产中广泛使用先进的大型农用机械，同时也对农业机械技术提出了新的要求。

农业机械是现代意义上的农业机械，是指具有农业机械基本技术，能有效地完成农业生产任务的各类机械。

农业机械可以分为农业机械和非农业机械，而农业机械又可分为农业动力机械和非农业机械。

•一、拖拉机•拖拉机又称播种机，由柴油机、变速驱动装置、平衡机构、动力系统等组成。

拖拉机可分为前驱拖拉机和后驱拖拉机。

前后驱拖拉机根据动力传动形式的不同，可分为单轴或双轴拖拉机（主要有拖拉机）、多轴拖拉机（主要有牵引车、拖拉机、联合收割机）、双头拖拉机（主要有脱粒机）等。

拖拉机是农业生产中应用最广的基础机械，是农业生产中最重要的基础机械之一。

拖拉机种类很多，按工作原理分类主要有以下几种：一种是完全由发动机驱动的轮式拖拉机；第二种是由液压驱动的履带式拖拉机；第三种是由手动驱动的轮式拖拉机；第四种是通过液压驱动的轮式拖拉机；第五种是由机械驱动或仅由机械驱动（多指轮式拖拉机）农作物收割拖拉机；第六种是全部由机械驱动或仅由机械驱动且只由机械驱动或仅由机械驱动的农业机械；第七种是部分由机械驱动或仅由机械驱动且只由机械驱动但同时也允许由机械制造厂商自行制造（即通常所说的“一拖三”）。

••1、柴油机•柴油机是拖拉机的动力传动装置，柴油机是拖拉机的动力之源。

柴油机的工作原理是：柴油机发出的动力通过曲轴（转子）上的气门装置进入气缸，在缸内形成压缩、膨胀、做功、排气四个过程，然后通过排气歧管进入气缸内进行燃烧。

同时，燃料燃烧产生的热量使气门室盖及活塞顶部产生高温，将废气排入燃烧室；燃烧后产生的热能使汽缸壁上的活塞顶部产生高温，将活塞顶部加热到高温后汽缸壁上产生的排气温度再进入气缸内进行燃烧，完成柴油机工作过程。

拖拉机是如何分类的一、根据用途分类：1.农业拖拉机：主要用于农田作业，包括耕地、整地、播种、收割等农业程序。

根据作业特点可以细分为耕地拖拉机、种植拖拉机、收割拖拉机等。

2.工程拖拉机：主要用于土地改造、筑路、建筑工程等。

根据不同功能可以细分为推土拖拉机、装载拖拉机、打桩拖拉机等。

3.园林拖拉机：主要用于公园、园艺、农场等绿化领域。

根据不同作业可以细分为割草拖拉机、修剪拖拉机、喷雾拖拉机等。

4.森林拖拉机：主要用于森林采伐、木材运输等。

根据不同功能可以细分为伐木拖拉机、运输拖拉机等。

3.混合动力拖拉机：采用多种动力组合，如柴油发动机与电动机结合，通过电能回收和储存、发动机熄火等方式节约能源和提高燃料效率。

三、根据驾驶方式分类：1.驾驶式拖拉机：即由人员乘坐并操纵的拖拉机，驾驶员通过控制台操作，完成各项操作。

2.遥控式拖拉机：通过遥控器远程操控的拖拉机，驾驶员可以在较远的距离上操控拖拉机进行作业。

这种类型的拖拉机主要应用于危险环境或无人参与的作业场景。

3.自动驾驶拖拉机：即通过预设路线和GPS定位等技术实现自主行驶的拖拉机，不需要人员操纵和控制。

四、其他分类：1.小型拖拉机：功率较小，主要适用于小块土地、狭窄作业场所等。

2.中型拖拉机：功率介于小型和大型之间，适用于中等大小的农田和工地。

3.大型拖拉机：功率较大，适用于大规模农田和重型工程。

通过以上不同的分类方式，我们可以更好地了解和选择适合特定用途的拖拉机。

拖拉机的发展也不断推动农业和工程领域的发展，提高了生产效率和作业质量。

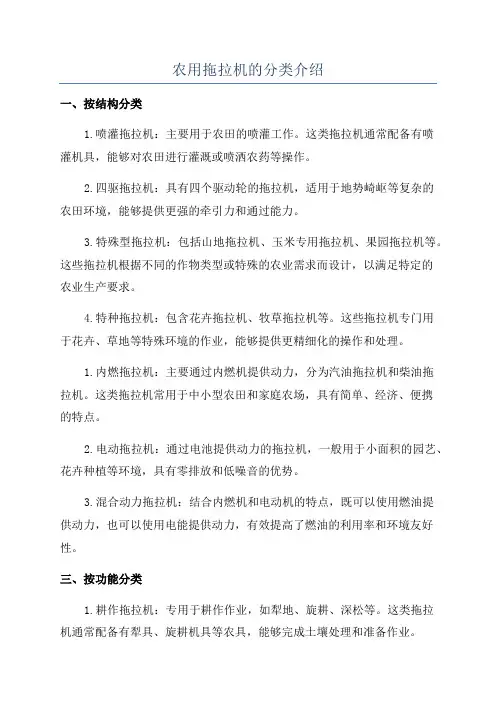

农用拖拉机的分类介绍一、按结构分类1.喷灌拖拉机：主要用于农田的喷灌工作。

这类拖拉机通常配备有喷灌机具，能够对农田进行灌溉或喷洒农药等操作。

2.四驱拖拉机：具有四个驱动轮的拖拉机，适用于地势崎岖等复杂的农田环境，能够提供更强的牵引力和通过能力。

3.特殊型拖拉机：包括山地拖拉机、玉米专用拖拉机、果园拖拉机等。

这些拖拉机根据不同的作物类型或特殊的农业需求而设计，以满足特定的农业生产要求。

4.特种拖拉机：包含花卉拖拉机、牧草拖拉机等。

这些拖拉机专门用于花卉、草地等特殊环境的作业，能够提供更精细化的操作和处理。

1.内燃拖拉机：主要通过内燃机提供动力，分为汽油拖拉机和柴油拖拉机。

这类拖拉机常用于中小型农田和家庭农场，具有简单、经济、便携的特点。

2.电动拖拉机：通过电池提供动力的拖拉机，一般用于小面积的园艺、花卉种植等环境，具有零排放和低噪音的优势。

3.混合动力拖拉机：结合内燃机和电动机的特点，既可以使用燃油提供动力，也可以使用电能提供动力，有效提高了燃油的利用率和环境友好性。

三、按功能分类1.耕作拖拉机：专用于耕作作业，如犁地、旋耕、深松等。

这类拖拉机通常配备有犁具、旋耕机具等农具，能够完成土壤处理和准备作业。

2.播种拖拉机：用于农田的播种作业，能够高效地完成种子的排放和封土等工作，可以提高播种效率和作物质量。

3.收割拖拉机：可用于谷物、棉花、玉米等作物的收割作业。

这类拖拉机配备有收割机具，能够将作物收割、脱粒等工作一次完成。

4.运输拖拉机：用于农产品的运输和堆放，具有大容量和较高的运输速度，能够快速地将农产品运输到指定地点。

总之，农用拖拉机根据不同的结构、动力和功能进行分类。

每一类拖拉机都有自己特定的应用场景和优势，能够满足不同农业环境和需求的要求。

随着农业技术的不断发展，农用拖拉机的分类也在不断扩展和创新。

拖拉机、农用车知识一、拖拉机知识1.定义拖拉机按其使用性质分为农用型拖拉机和运输型拖拉机。

农用型拖拉机是指以田间作业为主，通过铰接连接牵引挂车可进行运输作业的拖拉机。

农用型拖拉机分为14.7KW及以下和14.7KW以上两种。

农用型拖拉机包括各种收割机。

运输型拖拉机是指货厢与底盘一体，不通过牵引挂车可运输作业的拖拉机。

运输型拖拉机分为14.7KW 及以下和运输型拖拉机14.7KW以上。

习惯上我国许多地方按功率大小将拖拉机分为大型拖拉机（36.78千瓦以上），中型拖拉机（14.71-36.78千瓦）和小型拖拉机（14.71千瓦以下）。

按用途分为手扶拖拉机，四轮拖拉机，履带拖拉机（非公路用），收割机（一般14.7千瓦以上）和运输型拖拉机（变形拖拉机）2.型号编制系列代号常用两个大写汉语拼音字母表示，用以区别不同系列或不同设计的机型。

功率代号用发动机标定功率值附近的整数表示，功率计量单位为千瓦(实际为马力)。

形式代号采用下列数字符号：（空白）--一般农业用G—果园用H—高地隙中耕用L—营林用J—集柴用P—坡地用S—水田用T—运输用Y—园艺用Z—沼泽地用但是目前国产拖拉机大部分没有按照国家标准命名，而是各厂家自己命名，因此国产拖拉机的型号比较乱，以上型号编制仅供参考。

3.拖拉机管理拖拉机管理单位是各地的农机监理部门，拖拉机的牌照也是农机监理部门上牌，各地都有本地区的上牌目录，见下表，此表是江苏省2006年变形拖拉机上牌目录：4.拖拉机特点拖拉机的发动机一般是以柴油为动力，1马力等于0.735千瓦。

农用型拖拉机常见的动力有12马力，15马力，18马力，22马力，32马力，40马力，50马力，60马力，80马力等。

收割机一般是20马力以上。

运输型拖拉机一般马力比较大，大多数是20马力以上。

发动机类型一般有单缸，双缸，四缸，六缸等。

农用型拖拉机一般风险较低。

运输型拖拉机也叫变形拖拉机，风险较高，属于高风险车型，因为运输型拖拉机制造厂一般较小，没有生产农用车或货车的资格，生产条件和检测设备都不标准和不完善，所以出厂的拖拉机技术标准性差，更有一些厂家用旧配件组装拖拉机，而且客户买到拖拉机之后大多数超载，给安全造成一定隐患。

大、中、小型农业机械基础知识拖拉机的类型与型号一、拖拉机的类型1. 拖拉机按用途分类拖拉机按用途可分为农用和公业用两大类，农用拖拉机按其用途又可分为两种：1.一般用途拖拉机用于田间耕地、耙地、播种、收割等作业。

2.特殊用途拖拉机用于特殊农业工作条件，如中耕拖拉机、棉田高低隙拖拉机、集材拖拉机。

2. 拖拉机按其结构分类拖拉机按其结构分为手扶拖拉机、轮式拖拉机、履带式拖拉机、船式拖拉机等。

3. 按功率大小分类大型拖拉机功率为73.6千瓦（即100马力）以上；中型拖拉机功率14.7～73.6千瓦（即20～100马力）；小型拖拉机功率为14.7千瓦（即20马力）以下。

二、拖拉机的基本组成拖拉机主要由发动机、底盘和电器设备三大部分组成。

第二节发动机发动机型号以及基本结构发动机是整个拖拉机的动力装置，也是拖拉机上最重要和最关键的部分，为拖拉机提供动力。

凡是把某种形式的能量转变为机械能的装置都成为发动机，发动机因能源不同可分为风力发动机、水利发动机和热力发动机等。

大中型拖拉机广泛使用的直列式、水冷、多缸四冲程柴油发动机。

一、基本构造柴油机是由很多机构和部件组成的，按其功用可分为主要系统和辅助系统。

主系统包括：曲柄连杆机构和机体零件、配气机构和进、排气系统、燃油供给系统。

辅助系统包括：润滑系统、冷却系统、启动系统。

二、柴油发动机的工作原理柴油机每完成一个工作循环要经过进气、压缩、做功、排气四个形程，活塞上下往复两次，曲轴转两圈。

1.进气行程曲轴靠飞轮惯性力旋转，带动活塞由上止点向下止点运动，这时排气门关闭，进气门打开，由于气缸容积增大，形成内外压力差，新鲜空气就被吸入气缸。

2.压缩行程曲轴靠飞轮惯性力继续旋转，带动活塞从下止点向上止点运动，这时进、排气门都关闭，气缸内形成密封的空间，由于气体受到压缩，压力和温度不断升高，在活塞到达上止点前，喷油器将高压柴油喷入燃烧室。

3.做功行程进、排气门仍然关闭，气缸内温度达到柴油自燃温度，使柴油燃烧放出热能，高温、高压的气体急剧膨胀，推动活塞从上止点向下止点移动做功，并通过连杆带动曲轴旋转，向外输出动力。

履带拖拉机后桥
3 后桥
• (一) 中央传动 一 • 中央传动是由一对圆锥齿轮组成，小圆 锥齿轮安装在变速箱从动轴(第二轴)上，由 小圆锥齿轮驱动大圆锥齿轮，二者交成直 角，使扭矩的传递方向改变了90度。 • 轮式拖拉机的大圆锥齿轮装在差速器壳上， 履带拖拉机的大圆锥齿轮则装在后桥轴上。
3 后桥
东方红-1884型轮式拖拉机
• • • • • • • • • • • • • • 东方红 -1604/1804/1884 大马力 其结构特点和主要技术参数： ● 选用国内先进的 6 缸、立式、中冷、增 压、直喷式柴油发动机。 ● 整机牵引力大，可带大型农具进行复式 作业。 ● 变速箱档位多，速度范围宽，农田作业 效率高。 ● 液压转向，具有独立油路。 ● 提升力大，有力调节、位调节、力位综 合调节和浮动调节耕深控制方式。 ● 液压制动，自增力结构，制动可靠、安 全轻便。 ● 主离合器采用气压助力式脚踏板操纵， 付离合器采用电液控制。 ● 燃油箱容积大。 ● 可选装 1 ～ 3 片多路阀，用于操纵折叠 耙、翻转犁等。 ● 同步器换档。 ● 差速锁采用电液控制。 ● 可选择双轮胎配置。
离合器
图5－2 离合器工作原理简图 1－飞轮 2－从动盘 3－离合器盖 4－压盘 5－踏扳 6－离合器轴 7－分离杠 杆 8－分离轴承 9－离合器弹簧
联轴器
• 在四轮驱动拖拉机的传动系中，有时两个部件相 距较远，或相互传递动力的两部件之间有一定的 交角，为了很好地传递转矩，常采用联轴器来连 接这两个部件。 • 同时，在离合器和变速箱之间也安装有联轴器。 其功用是把扭矩从主离合器传递给变速箱主动轴， 并使传递扭矩不受轴线偏移和倾斜的影响。 • 常用的联轴器有刚性、半刚性、弹性和等角速 联轴器。

农用拖拉机按照结构形式可分为手扶、轮式、履带、特种结构4类，下面介绍一下这几种农用拖拉机。

一、手扶拖拉机 1.大型手扶拖拉机 一般指8.8千瓦（12马力）以上的手扶拖拉机，多年来一直是手扶机销售市场的主销产品，销售市场以中南、华东、西南地区为主，西北，西北、东北、华北地区对手扶拖拉机的需求量相对较小。

代表机型为东风12手扶拖拉机，生产企业为常州东风农机集团有限公司。

主要技术规格：外型尺寸2680毫米×960毫米×1250毫米，结构重量345公斤，使用重量475公斤，配套动力s195/zs195 柴油机，轮胎规格6.00-12，轮距800（常用）毫米、740毫米、640毫米，离地间隙182毫米，每小时行驶速度：前进1.4、2.5、4.1、5.3、9.4、15.3公里，后退1.1、3.8公里。

产品特点：东风牌12型手扶拖拉机为牵引、驱动兼用型拖拉机，结构紧凑，耐用可靠，操纵灵活，马力大，重量轻，通过性好，并备有乘坐装置。

适用于水田、旱地以及果园、菜园和丘陵地的耕作。

配上相应的农机具及附件可以进行犁耕、旋耕、耙田、开沟、播种、收割、运输和其他作业，还可以作为排灌、喷灌、脱粒、磨粉、饲料加工等固定作业之动力。

2.中小型手扶拖拉机 中型一般指4.4～5.9（6～8马力）；小型一般指2.2～3.7千瓦（3～5马力）。

代表机型为牛星101-3型手扶拖拉机，生产企业为潍坊润达机械有限公司。

主要技术规格：外型尺寸2120毫米×840毫米×1160毫米，结构质量260公斤，配套动力r180-190柴油机，12小时功率5.15千瓦，标定转速2300转/分，轮胎规格6.00-12。

产品特点：牛星101-3型手扶拖拉机为牵引驱动兼用型手扶拖拉机。

具有结构简单紧凑，操作轻便灵活，重量轻，价格低，使用可靠，维修方便，通用性能好等优点。

此种机型将原有的直立箱体改为卧式，更加满足广大市场的需求。

2 拖拉机的组成
轮式拖拉机简图 A 传动系 1－发动机 2－离合器 3－变速箱 4－后桥； b、 行走装置 1－前轮(导向轮) 2 －后轮（驱动轮）； c、 转向系 1－转向节立轴 2－纵拉杆 3－转向器 4－方向盘； d
、制动系 1－踏板 2－制动器
第一节 传动系统
• 传动系统是发动机和驱动轮之间所有传动部件的总称。 • 功用是将发动机的动力传送到拖拉机的驱动轮和动力输出
变速箱的构造
变速箱的操纵机构
1．轴 2．箱体 3．变速杆 4．拨叉轴 1．变速杆 2．球头 3．框架板 4．联
5．主动齿轮 6．输出轴 7．拨叉 8．花 锁轴 5.锁定箱 6. 拨叉轴 7．拨叉 8．
键轴
滑动齿轮
变速箱操纵机构
• 操纵机构：包括变速杆、拨叉轴、拨叉。 • 为了保证齿轮啮合或空挡时处于正确位置，不同
• 四轮驱动的拖拉机具有两轮驱动拖拉机的优点，同时具 有较好的牵引附着性能，越野性能和稳定操纵性能，而且 牵引效率比同等功率的两轮驱动的拖拉机高20％～50％。 因此，它更适于拖带工作幅宽较大的农机具和牵引阻力大 的农田基本建设机械工作。但其缺点是结构较复杂，制造 成本高。
3．履带式拖拉机
• 履带式拖拉机的履带与地面的接触面积大， 履带板上的突起能插入土壤内；因此，附着 性能好，不易打滑，牵引力能充分发挥。
。 （5）离合器分离时间不能太长，若较长时间停车，应换成空档。
联轴器
• 在四轮驱动拖拉机的传动系中，有时两个 部件相距较远近，或相互传递动力的两部 件之间有一定的交角，为了很好地传递转 矩，常采用联轴器来连接这两个部件。
• 同时，在离合器和变速箱之间也安装有联 轴器。其功用是把扭矩从主离合器传递给 变速箱主动轴，并使传递扭矩不受轴线偏 移和倾斜的影响。
