硅铁合金中硅含量检测方法比较

氟硅酸钾容量法测定硅铁中硅含量采用重量法测定硅储量，结果比较准确，但费时，对于大批量的样品测定，无论是使用器皿还是测定速度，都难以满足要求。

2001年，国家检疫检验总局批准颁发的行业标准SN/T1014?1－2001《氟硅酸钾容量法测定硅量》，简便、快捷、准确，而且同时能进行大批量样品测定，达到了重量法难以达到的目的。

在这一方法中，应注意溶样、过滤、洗涤、中和游离酸四个步骤的具体操作。

溶样时，氢氟酸应逐滴加入，边摇边加，使产生的反应热迅速扩散，同时严禁将氢氟酸滴在试样集中的地方，否则将产生浓的黄烟，局部温升超过600摄氏度，使硅形成SiF4挥发损失。

过滤和洗涤环节，要求洗涤次数和洗液用量尽量一致，洗液中虽因KC1的同离子效应防止水解，但因洗液量不一致，仍不可避免地出现因K2SiF6沉淀水解量不等而造成测定误差。

中和游离酸。

应保持速度一致，中和终点颜色深度一致，防止过滴和游离酸因滤纸包容导致的中和不彻底。

沸水水解时，应保持中性沸水用量一致，最终达到滴定颜色深度一致。

上述四个步骤，都将对测定结果带来影响，但操作熟练的化验人员测出的测定值重现性较好。

因此，作为化验人员，应认真掌握每个步骤的操作要点，提高测定的准确性。

分析化学追求的目标就是快速、准确、操作方便，在条件许可的情况下提高优质分析仪器的使用普及率，尽量减少人为影响因素，检测水平一定会提高。

硅铁是一种多孔的不均匀体，同一锭模中的不同部位硅含量都有差别。

锭模熔坑部合金锭会局部超厚，会出现黄带、疏松、粉化、夹渣等现象，都会使合金中局部硅含量偏低。

用组合锭模从同一水口箱浇注的合金锭，其后半部合金比前半部合金的硅含量的测定与取样方式、取样部位关系密切。

部分合金产品会出现局部超厚现象。

厚度达150mm以上时，其合金中层粉化层硅含量有的低于60％，而上表层厚度达20mm时，其合金硅含量有的将大于80％，两者相差甚远。

因此，“GB2272－87标准”中严格规定，FeSi75系列硅铁锭厚度不得大于100mm，FeSi65锭厚度不得大于80mm，硅的偏析不得大于1％。

文章编号:1000-7571(2005)02-0091-02钼蓝光度法测定硅铁中硅高　华,贺晓东(中铝山西分公司技术开发部,山西河津　043304)中图分类号:O657132 文献标识码:B收稿日期:2003-12-16 利用强酸强热以促使原硅酸脱水凝聚,是测定高含量硅的主要方法。

硅铁中的二氧化硅的质量分数达到70%以上,常规方法采用氢氟酸重量法,即用硝酸-氢氟酸分解试样,硅呈四氟化硅挥发除去,根据挥发失量计算硅含量[1-5],该方法准确度高,但操作过程繁杂、费时。

本文采用测定二氧化硅常规方法———钼蓝光度法,在测定样品时,减少称样量,用差示光度法进行比色。

方法简单、准确,测定结果与重量法相符,且大大缩短了分析时间。

1　实验部分111　主要仪器和试剂λ6紫外可见分光光度计(美国PE 公司)。

钼酸铵溶液:100g/L ;草酸溶液:40g/L ;硫酸亚铁铵溶液:30g/L ,称取30g 硫酸亚铁铵于500mL 烧杯中,加150mL 水,缓缓加入150mL硫酸(1+1),搅拌使其溶解,冷却后移入1L 容量瓶中(此溶液不宜久放,最好不要超过10天,如浑浊过滤后使用)。

硅标准溶液:015mg/L ,准确称取015000g 二氧化硅(高纯)于铂坩埚中,加5g 无水碳酸钠,搅拌均匀,再复盖1g ,置于1000℃高温炉中,熔融5～10min ,取出冷却,置于聚四氟乙烯烧杯中加水溶解后,移入1L 容量瓶中定容,贮存于塑料瓶中备用。

用时稀释成0105mg/L 。

112　实验方法称取010500g 试样于已熔融的3g 氢氧化钠银坩埚中,加入015g 过氧化钠,在700℃熔融15min 。

取出,趁热将熔融物摇匀,用水浸取,洗入盛有40mL 盐酸(1+1)及80mL 沸水的250mL 容量瓶中,冷却至室温,用水定容,备用。

移取5mL 该试液于100mL 容量瓶中,加40mL 盐酸(1+99),摇匀;加5mL 钼酸溶液,摇匀;放置15min ,加入10mL 草酸溶液,立即加入10mL 硫酸亚铁铵溶液,以水定容,混匀。

硅钼酸盐光度法测定硅铁中硅的含量作者 : 曹国强,李兴利,郑明星,范银丽,史战超, 化学分析计量出版日期：一月 20, 2006硅能增加钢的强度,弹性,耐热、耐酸性及电阻系数等,在冶炼中又是良好的脱氧剂。

硅铁在冶金行业中应用比较多,冶炼中加入硅铁以弥补硅的烧损、提高成品的硅含量。

冶炼中需要加入硅铁的量与硅铁中硅的含量有关。

用GB4333.1-1984<1>检测硅铁中的硅含量准确度高,但操作繁琐、测定时间长。

笔者选用硅钼酸盐光度法<2,3>测定硅铁中硅的含量,具有操作简便、快速等优点,测量结果与标准值基本一致。

1实验部分1.1主要仪器与试剂分光光度计:72 1型,上海第三分析仪器厂;硅铁标样1:编号为BH0301-6,吉林钢合金厂;硅铁标样2 :编号为BSC28609-90,山东冶金研究所;硅标准溶液:200μg/mL。

称取0. 1000g磨细的单晶硅或多晶硅于聚四氟乙烯烧杯中,加10g氢氧化钠、50mL水,轻轻摇动,放入沸水浴中,加热至全溶后取出,冷却到室温,移入500mL容量瓶中,用水稀释至刻度 ,混匀,贮存于聚四氟乙烯瓶中;氢氟酸:30%;浓硝酸:分析纯;尿素、硼酸、钼酸铵溶液: 均为5%;硫酸亚铁铵溶液:5%。

将2g 硫酸亚铁铵溶于100mL硫酸溶液(1+50)中; 混合酸:于50mL水中加入5mL浓硫酸,冷却后加入0.8mL浓硝酸,稀释至100mL; 草酸溶液:2%。

将2g草酸溶于100mL 硫酸溶液(1+2)中;铁溶液:称取0.0200 g纯铁(纯度为99.5%以上)于聚四氟乙烯烧杯中,加浓硝酸3mL、氢氟酸2mL,放3m in后,定容于250mL容量瓶中;实验用水为去离子水。

1.2标准工作曲线的绘制移取0. 5、1.0、2.0、3.0、4.0、5.0mL 硅标准溶液,分别置于150mL三角瓶中, 加入3mL铁溶液、混合酸0.5mL、钼酸铵溶液10mL,在沸水浴上加热30s,冷却。

硅铁中硅、铝、磷的联合测定王丽;刘少迎;杨涛【摘要】采用一次称样、熔样，盐酸酸化后蒸至湿盐状，聚乙二醇聚合后过滤，形成残渣和滤下液。

残渣用于以比色法测定硅含量，滤下液则用来分别测定铝（分光光度法）和磷（比色法）。

该样品处理方式简化了分析步骤，降低了分析成本，硅、铝、磷的加标回收率在98.9%～103%之间，测定结果的相对标准偏差为0.18%～4.52%（n=6），标准样品的测定值与证书值一致。

该方法可满足日常分析要求，特别适用于中小型实验室对硅铁样品质量的监控。

%After once weighting and melting, ferrosilicon sample was acidized by hydrochloric acid and then evaporated to wet salt. Residue and filter liquid were obtained by means of polyethylene glycol polymerization and filtration. The residue was used for the determination of silicon content by colorimetry, and the filtrate was used for the determination of aluminum (by spectrophotometry) and phosphorus (by colorimetry). The method could simplify the analysis procedure and reduce the cost. The recovery rates of silicon, aluminum and phosphorus were 98.9%-103%, and the relative standard deviations were in the range of 0.18%-4.52%(n=6). In addition, the determination results of ferrosilicon standard sample were consistent with the certified values. This method can meet the requirements of routine analysis, especially for quality control of ferrosilicon sample in small and medium laboratory.【期刊名称】《化学分析计量》【年(卷),期】2014(000)002【总页数】3页(P75-77)【关键词】硅铁;硅;铝;磷;聚乙二醇【作者】王丽;刘少迎;杨涛【作者单位】中钢集团天津地质研究院有限公司矿产测试中心，天津 300181;中钢集团天津地质研究院有限公司矿产测试中心，天津 300181;中钢集团天津地质研究院有限公司矿产测试中心，天津 300181【正文语种】中文【中图分类】O657.3硅铁常在工业炼钢时用作脱氧剂，脱氧时硅铁中的硅被氧化成二氧化硅，该过程放出大量的热，有利于提高钢水的温度。

全自动制样-X射线荧光光谱法测定硅铁中硅张东雯;任娟玲;杨蒙;李康【摘要】采用全自动制样,建立了X射线荧光光谱法(XRF)快速测定硅铁中硅的方法.通过对比X-ray专用助磨剂、进口助磨剂、微晶纤维素、硬脂酸等几种助磨剂在制作硅铁压片时的使用效果,确定使用X-ray专用助磨剂作为硅铁压片添加剂,样品与助磨剂的添加比例为9∶1(质量比);全自动制样机制备硅铁压片时,样品初始粒度要求过160目筛网(孔径96 μm)、研磨时间为130 s、压力为35 t、保压时间为20s.用上述方法可以得到结构均匀致密、外表平整光滑的硅铁压片.采用不同时期的多个生产样合并为一个管理样,与购买的硅铁标样配制校准曲线标样,校准曲线硅含量范围能够满足测定要求,并有效消除矿物效应对测定的影响.采用实验方法测定硅铁中硅,分析结果同SN/T 1014.1-2001的氟硅酸钾滴定法相吻合,相对标准偏差(RSD,n=11)小于0.2％.【期刊名称】《冶金分析》【年(卷),期】2016(036)008【总页数】5页(P25-29)【关键词】全自动制样;X射线荧光光谱法;助磨剂;硅铁;硅【作者】张东雯;任娟玲;杨蒙;李康【作者单位】金堆城钼业股份有限公司,陕西华县714101;金堆城钼业股份有限公司,陕西华县714101;金堆城钼业股份有限公司,陕西华县714101;金堆城钼业股份有限公司,陕西华县714101【正文语种】中文硅铁作为冶炼常用原料在生产工艺中具有脱氧脱硫和还原剂的作用，而硅又是硅铁的主要元素，故硅铁中硅含量的控制至关重要。

目前硅铁中硅的测定方法有重量法、氟硅酸钾滴定法、硅钼蓝分光光度法、电感耦合等离子体原子发射光谱法(ICP-AES)、X射线荧光光谱法(XRF)等。

重量法分析时间长，程序繁琐，满足不了实际生产需要；硅钼蓝分光光度法、ICP-AES适合低含量硅的测定[1]；一直以来氟硅酸钾滴定法应用较普遍，但操作过程难于控制，容易带入人为误差。

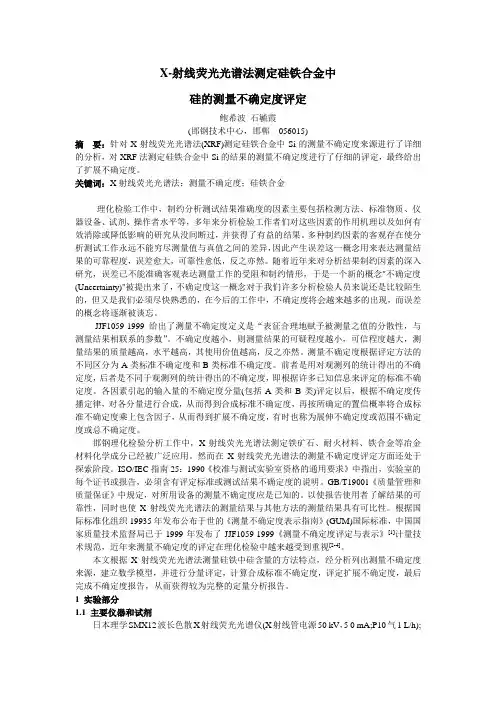

X-射线荧光光谱法测定硅铁合金中硅的测量不确定度评定鲍希波石毓霞(邯钢技术中心，邯郸056015)摘要：针对X-射线荧光光谱法(XRF)测定硅铁合金中Si的测量不确定度来源进行了详细的分析，对XRF法测定硅铁合金中Si的结果的测量不确定度进行了仔细的评定，最终给出了扩展不确定度。

关键词：X射线荧光光谱法；测量不确定度；硅铁合金理化检验工作中，制约分析测试结果准确度的因素主要包括检测方法、标准物质、仪器设备、试剂、操作者水平等，多年来分析检验工作者们对这些因素的作用机理以及如何有效消除或降低影响的研究从没间断过，并获得了有益的结果。

多种制约因素的客观存在使分析测试工作永远不能穷尽测量值与真值之间的差异，因此产生误差这一概念用来表达测量结果的可靠程度，误差愈大，可靠性愈低，反之亦然。

随着近年来对分析结果制约因素的深入研究，误差已不能准确客观表达测量工作的受阻和制约情形，于是一个新的概念"不确定度(Uncertainty)"被提出来了，不确定度这一概念对于我们许多分析检验人员来说还是比较陌生的，但又是我们必须尽快熟悉的，在今后的工作中，不确定度将会越来越多的出现，而误差的概念将逐渐被谈忘。

JJF1059-1999给出了测量不确定度定义是“表征合理地赋予被测量之值的分散性，与测量结果相联系的参数”。

不确定度越小，则测量结果的可疑程度越小，可信程度越大，测量结果的质量越高，水平越高，其使用价值越高，反之亦然。

测量不确定度根据评定方法的不同区分为A类标准不确定度和B类标准不确定度。

前者是用对观测列的统计得出的不确定度，后者是不同于观测列的统计得出的不确定度，即根据许多已知信息来评定的标准不确定度。

各因素引起的输入量的不确定度分量(包括A类和B类)评定以后，根据不确定度传播定律，对各分量进行合成，从而得到合成标准不确定度，再按所确定的置信概率将合成标准不确定度乘上包含因子，从而得到扩展不确定度，有时也称为展伸不确定度或范围不确定度或总不确定度。
