浅析空调系统的消声与防振

通风空调使用过程中造成的振动与噪声的原因一、风口传声造成的噪音1、工程中大厅为集中低速空调系统，顶部散流器送风，侧墙集中百叶回风，但使用时大厅内有嗡嗡的噪声。

原因：回风机噪声大，而且离回风口近，风道内又未考虑消声措施，故机房的噪声从回风口传入大厅内。

可解决方法：机房内回风管外包采用隔声材料，使机房噪声传不进回风管内；同时将大厅的回风口内加长为500mm的玻璃棉保温消声筒，这样处理后，可有效降低噪声。

2、工程中排风口噪声大，影响使用。

原因：采用轴流排烟风机作为排风，此机组本身噪声大，到排风口处未加以变径扩大，就直接接到百叶风口上。

而百叶的叶片间距很紧，净面积达不到其外框面积的50%，造成气流噪声，百叶振动噪声相继产生。

可解决方法：使用净面积大的百叶，扩大管道出口，降低排风管风速，增加了消声弯头，并作吸声处理。

3、工程中会议室的送风系统消声处理好，而回风口未处理，结果会议室噪声大。

机房在其后部上方，采用整体式空调机。

原因：系统采用无风道回风，即回风直接由回风口回至空调机房，再被机组吸入。

机房内的噪声，由回风口传入会议室。

可解决方法：在每个回风口内做消声处理，装了一个消声弯头和一般消声器。

二、消声器风速太大造成的噪音工程中大厅空调系统开启后，厅内噪声达85dB,影响使用。

同时设计选用的阻抗复合式消声器。

内为超细玻璃棉作吸声材料，外有木框及玻璃丝布固定。

原因：所选用的空调箱风机压头太高，噪声太大。

选用的国标的阻抗复合式消声器，采取风速在10`12m/s左右，消声效果差。

同时机房内管道较长，消声器后还经很长一段管道才出机房，也影响消声效果。

可解决方法：可将阻抗复合式消声器改为微孔板空腔消声器。

并将机房内的风管放大，风速当减小，才能解决问题。

但是这样做并不经济，如改变风机转速，降低风压、风量，噪声也会有所降低。

三、风机吸入段尺寸太小引起振动造成的噪音工程中办公室之上一层为设备层，有一台给餐厅厨房补风的离心风机。

空调制冷设备消声与隔振实用设计手册（最新版）目录一、引言二、空调制冷设备消声与隔振设计的重要性1.空调制冷设备的运行噪声与振动影响2.消声与隔振设计对于提高空调制冷设备性能的作用三、空调制冷设备消声与隔振设计的主要方法1.消声技术的种类与应用2.隔振技术的种类与应用四、空调制冷设备消声与隔振设计的实践案例1.空调制冷设备的选型与布局2.消声与隔振技术的结合应用3.设计效果评估与优化五、结语正文一、引言随着人们对舒适环境的需求不断提高，空调制冷设备在日常生活和工业生产中的应用越来越广泛。

然而，空调制冷设备在运行过程中产生的噪声和振动会对周围环境和人体健康产生不良影响。

为此，消声与隔振设计在空调制冷设备中显得尤为重要。

本文旨在介绍空调制冷设备消声与隔振设计的相关知识，帮助读者了解并应用到实际工程中。

二、空调制冷设备消声与隔振设计的重要性1.空调制冷设备的运行噪声与振动影响空调制冷设备在运行过程中，由于内部部件的摩擦、撞击以及气流对设备壳体的冲击等，会产生一定程度的噪声和振动。

长期处于这种环境中，不仅会影响人们的生活质量，还可能对人体健康产生不良影响，如听力减退、心血管疾病等。

2.消声与隔振设计对于提高空调制冷设备性能的作用消声与隔振设计可以降低空调制冷设备运行过程中的噪声和振动，提高设备的性能。

消声设计主要通过降低声源的噪声、控制声波传播途径以及提高接收器的隔声性能等手段来实现。

隔振设计则是通过合理布置设备、选用合适的隔振材料以及采用有效的隔振结构等方式，降低振动对设备性能的影响。

三、空调制冷设备消声与隔振设计的主要方法1.消声技术的种类与应用消声技术主要包括声源消声、传播途径消声和接收器消声。

声源消声是通过优化设备结构、改进制造工艺等手段，降低设备噪声产生的根本措施。

传播途径消声则是通过设置吸声材料、构建隔声墙体等方式，控制噪声传播途径，降低噪声对周围环境的影响。

接收器消声则是通过佩戴耳塞、设置隔声窗等手段，降低噪声对接收器的影响。

针对暖通空调噪声分析及降噪措施摘要：当前，大量的住宅、公共场所、写字楼等都安装了暖通空调系统，极大地改善了生活工作的环境质量，调节了室内温度，优化了空气质量，但因运转造成的噪声，却带来了一定的麻烦。

空调在运转期间，一是会造成耗电量高，二是会产生噪声，降低人体的舒适感觉，特别是投入运行时间较长的空调系统，其噪声更加明显。

针对这一情况，本文对空调系统中不同装置的降噪进行了综述，同时列举了可能造成空调系统噪声的各种原因并分别对其做出了最佳的消声方案介绍。

关键词：暖通空调；系统噪声；降噪；引言一般在住宅区及大型公共场所等，均安装空调通风系统。

其在改善室内环境质量与舒适度指标的同时，也有负面影响。

据我国现行《公共场所卫生标准》规定，各种不同公共场所环境噪声都有最高限值，当暖通空调在室内环境下的运行噪声值高于30～40dB时，会对人体健康产生危害。

据此，对暖通空调系统噪声进行分析，并提出降噪优化策略具有积极的现实意义。

1暖通空调噪声来源常见的暖通空调噪声主要来源于设计安装与实际运行两方面。

1.1因设计安装不当引起噪声因技术工艺不当、声学结构不合理或技术人员尚未采取相关降噪措施等，均会导致空调管路串声、空气动力性噪声及局部透声、固体传声等噪声。

因此，在设计、安装暖通空调系统时，要严格规范设计安装的流程，保证系统结构合理，运行安全、经济。

1.2因运行设备性能、工况不良引起噪声在运行中，若冷却塔(淋水系统)、空调机组(风机)或水泵、制冷机组等相关设备、系统运行性能不佳、工况不良时，也会导致暖通空调系统运行的噪声超标。

2暖通空调噪声具体分析2.1制冷机组（1）主要由皮带轮轴承噪声和压缩机噪声叠加混合引起，同时由于管道内有暖通空调系统制冷机组冷媒流动，也会产生脉动噪声。

（2）暖通空调系统制冷机产生振动及曲轴高速往复运动，甚至制冷机缸体运动等均会引起机械噪声。

（3）空气动力性噪声主要因暖通空调系统机房的排气风机与进气风机运行不当所致，由此会形成排气噪声与进气噪声。

案•
1998年3月，伦敦Heathrow机场厨房排烟风道沉积油 渍着火，火焰沿风管蔓延到200米以外。
例• 2009年2月9日当时在建的央视新台址因为烟花引起火灾。
• 2010年11月15日上海静安正在外立面施工的脚手架发 生火灾，58人遇难，70多人受伤。
• 2012年6月30日天津蓟县莱德商厦因空调外机着火而失 火。
第一节 噪声及其物理量度
一.噪声：声音强大而又嘈杂刺耳或者对某项工作来说
是不需要或有妨碍的声音统称为噪声。
工业噪声主要 有：空气动力 噪声、机械噪 声、电磁性噪 声等。
空气声：经空气 和围护结构传播
固体声：振动噪声
第一节 噪声及其物理量度
波长
声音的频带
二.声音的物理量度
1.声强与声压 2.声强级与声压级 3.声功率和声功率级 4.声波的叠加
2.生产或工作过程要求有较安 静的操作环境，如：仪表装 配、测试等。
人
耳
等
的
响
听
曲
觉
线
特
征
特征：对高频声比对低频声敏感
响度级：用1000 Hz 纯音的声压级代表其等 响曲线的响度级，单位Phon
噪声评价曲线 NR (Noise Rating)
NR曲线：中国、欧 洲常用，ISO推荐
考虑了低频噪声难 消除的因素
人耳可以听见范围为: 20～20000Hz
人耳听不见的范围: 20 Hz 以下：次声 20000 Hz 以上：超声
中频声
31.25 Hz
低频声
频率
高频声
可闻阈(听阈) ——人耳刚
能感受的声音P0=2×10-5
Pa
I0=1×10-12 W/m2

有关净化空调机组降噪问题的探讨净化空调机组的降噪问题是一个复杂且多方面的工程，需要综合考虑噪声源、传播路径和治理措施。

以下将从多个角度详细探讨如何有效降低净化空调机组的噪声。

1. 噪声源分析根据现有研究，空调机组产生的噪声主要来源于压缩机运行和风扇旋转。

此外，管道振动也会引起一定的噪声。

因此，首先需要对噪声源进行详细评估和测试，以确定具体的噪声大小、频率成分及其传播路径。

2. 隔声与隔音措施2.1 隔声罩和隔声屏障搭建高隔音效果的隔声罩或隔声屏障是常见的降噪方法之一。

隔声罩可以将机组本体笼罩在里面，锁住空气传播的声音，从而大幅降低噪声传播率。

同时，隔声罩应设计符合机组外形，并留有通风散热口，以确保设备正常运行。

2.2 消声器在进风和排风口安装消声器是控制噪声的有效手段。

消声器可以有效减少通过通风管道传到空调服务区及风道内气流噪声。

消声器的消声量一般在10～30dB（A）之间，但其压力损失应控制在50Pa以内，否则会影响室外机的散热效果。

3. 减振措施3.1 减震装置对于固体传声引起的噪声，设置减振装置是最佳解决方案。

例如，在空调机组底部安装减振底座和减震垫，或者在四周和天花板安装减震层。

此外，还可以使用合适的减震器来处理管道振动引起的噪声，使整个设备的隔振效率达到99%左右。

4. 吸声材料的应用在某些场景中，吸声材料也是必要的降噪手段。

例如，在管道包扎处理时，可以使用隔音毡对管道进行包扎，并在管道进出处填充减振隔音材料。

此外，还可以在建筑空间内贴玻璃棉等吸声材料来增强隔音效果。

5. 设备优化与维护5.1 设备选择与调整选择能满足气流要求且噪声最低的风机，并采用弹性减振基础。

同时，定期检查和维护压缩机和风扇的零件，如更换损坏的备件、加润滑油等，以避免因零件故障导致的额外噪声。

5.2 管道设计优化优化管道设计也是降低噪声的重要措施之一。

例如，主风管风速应≤4m/s，支管风速应≤3.5m/s，冷冻水流速控制在1.5m/s左右。

空调制冷设备消声与隔振实用设计手册一、绪论空调制冷设备在现代生活中扮演着不可或缺的角色，为人们提供了舒适的生活和工作环境。

然而，随着人们对生活品质和工作环境的需求不断提高，对空调制冷设备的噪音和振动问题也变得十分重要。

消声与隔振成为了空调制冷设备设计中不可忽视的关键环节。

本文将从消声与隔振的基本原理、设计要点以及实用技巧等方面展开全面探讨，并给出实用设计手册，以供设计人员参考。

二、消声的基本原理1. 噪音来源及特点：空调制冷设备在运行过程中产生的噪音主要源自压缩机、风机、蒸发器和冷凝器等部件，其特点包括频率范围广、声压级高等。

2. 消声原理：消声的基本原理包括声波的吸收、反射、折射和衰减等，常见的消声措施包括使用吸声材料、设置隔音屏障和采用消声器等。

3. 设计要点：在设计空调制冷设备时，应根据噪音来源和特点采取相应的消声措施，合理选择吸声材料、增加隔音屏障和优化消声器的结构等。

三、隔振的基本原理1. 振动的来源及特点：空调制冷设备在运行过程中会产生振动，主要源自压缩机、风机和电机等部件，其特点包括频率多、振幅大等。

2. 隔振原理：隔振的基本原理包括振动的吸收、传递和隔离等，常见的隔振措施包括采用减振材料、设置隔振支座和优化结构设计等。

3. 设计要点：在设计空调制冷设备时，应根据振动的来源和特点采取相应的隔振措施，合理选择减振材料、设置隔离支座和优化设备结构等。

四、实用设计手册1. 消声设计手册：根据空调制冷设备的不同部件和运行特点，提出相应的消声设计措施，并给出吸声材料的选择、隔音屏障的设置和消声器的优化等实用技巧。

2. 隔振设计手册：针对空调制冷设备的振动来源和特点，提出减振材料的选择、隔离支座的设置和结构设计的优化等实用技巧。

五、个人观点和理解在空调制冷设备的设计中，消声与隔振不仅是为了满足环境噪音和振动的要求，更重要的是为了提高设备的稳定性和可靠性。

通过合理的消声与隔振设计，不仅可以改善设备的运行环境，还可以延长设备的使用寿命，减少故障率，提高运行效率，从而降低维护成本和提高用户满意度。

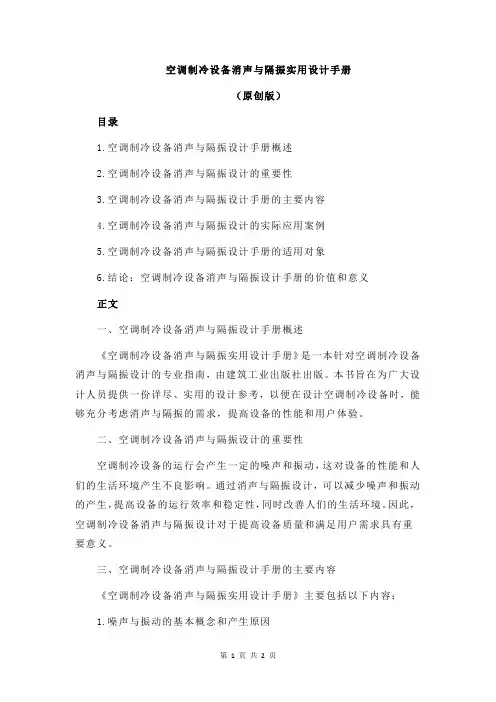

空调制冷设备消声与隔振实用设计手册（原创版）目录1.空调制冷设备消声与隔振设计手册概述2.空调制冷设备消声与隔振设计的重要性3.空调制冷设备消声与隔振设计手册的主要内容4.空调制冷设备消声与隔振设计的实际应用案例5.空调制冷设备消声与隔振设计手册的适用对象6.结论：空调制冷设备消声与隔振设计手册的价值和意义正文一、空调制冷设备消声与隔振设计手册概述《空调制冷设备消声与隔振实用设计手册》是一本针对空调制冷设备消声与隔振设计的专业指南，由建筑工业出版社出版。

本书旨在为广大设计人员提供一份详尽、实用的设计参考，以便在设计空调制冷设备时，能够充分考虑消声与隔振的需求，提高设备的性能和用户体验。

二、空调制冷设备消声与隔振设计的重要性空调制冷设备的运行会产生一定的噪声和振动，这对设备的性能和人们的生活环境产生不良影响。

通过消声与隔振设计，可以减少噪声和振动的产生，提高设备的运行效率和稳定性，同时改善人们的生活环境。

因此，空调制冷设备消声与隔振设计对于提高设备质量和满足用户需求具有重要意义。

三、空调制冷设备消声与隔振设计手册的主要内容《空调制冷设备消声与隔振实用设计手册》主要包括以下内容：1.噪声与振动的基本概念和产生原因2.消声与隔振设计的基本原理和方法3.空调制冷设备的消声与隔振设计的具体实践4.消声与隔振设计的评估和测试方法5.实际工程案例分析四、空调制冷设备消声与隔振设计的实际应用案例本书提供了多个实际工程案例，详细阐述了消声与隔振设计在空调制冷设备中的应用。

例如，在某大型商场的空调系统设计中，通过采用合理的消声与隔振设计，成功降低了设备噪声和振动，提高了空调系统的运行效率和稳定性，为商场创造了一个舒适、安静的购物环境。

五、空调制冷设备消声与隔振设计手册的适用对象《空调制冷设备消声与隔振实用设计手册》适用于从事空调制冷设备设计、制造、安装和运行维护的专业技术人员，以及相关领域的科研人员和大专院校师生。

浅析空调存在问题及其改进措施内容提要：就已建工程中存在的种种问题，指出在空调工程设计、安装、调试、运行中应注意的事项，并指出相应的改进意见。

1.设计中应注意的问题1.1空调机运转噪声不超标在选用空调机组时，应根据规范规定的噪声标准选用机组。

如所选用的机组噪声超标，应同时考虑消声隔声措施。

1.2主机与辅机防共振主机与辅机管道之间应装设减振器，避免主辅机共振。

装设减振器既延长设备使用寿命，同时又降低了运转噪声。

1.3合理布置机房在布置机房设备时，既要考虑冷凝器、蒸发器检修空间，又要考虑主机操作人员能观察到仪表的变化，还要给运行人员提供隔声值班室。

1.4地下室机房配电柜应做防水基础机房内配电柜基础应高出地坪150-200mm，以防电缆沟进水造成事故。

1.5设在地下的机房应有通风设施根据运转的实践，机房内如机组发生制冷剂大量泄漏或机组安全阀起跳，便会形成机房内缺氧，致使操作人员窒息。

因此建议机房内安装通风设备。

另外，把冷水机组上的安全阀排气管用管道引到室外。

1.6地下室机房应控制水位应设置带水位控制器的立式排污泵控制地下室水位，最好一备一用。

因地下室设备较多，水处理设备、主机又需要定期冲洗，万一出故障跑水，会发生设备被淹事故。

1.7多台机组应考虑安全保护装置多台机组在蒸发器进出水口处应设置安全阀。

因多台机组并非同时开机，而是轮换开机，停机时蒸发器内水的温度一般在7-12℃，而机房温度有时高达36℃以上，进出水阀又必须关闭，从而形成死水，蒸发器内水受热膨胀形成高压，会损坏设备。

1.8机组上的进出水阀宜采用蝶阀蝶阀具有重量轻，占地面积小，开关标志明确，操作简便等特点，对安装、操作、维修、安全运行都比较理想。

1.9制冷机与组合式空调机组配套工程宜设超低温保护当机组停止运行时，自动关闭制冷机。

因空调机房距制冷机房较远，冷水机组又直供空调机组，若空调机组停止运转，而制冷机未停机，又未采取低温保护措施，就会使冷水机组超低温运行，冻坏蒸发器和表冷器。

ｃ ｎ ｒ ｌ ｒ ｏ ｄ ｔ ｎ ｎ ｙ ｔｍｓｏ ｂ ｉ ｉ ｇｗｅ ｅ ｄ ｓｇ ｅ ｎ ｓｌｎｎ ｉｅ ａｌ ｗｅ ｅ ｔａ ｎ ｉ ｏ ｉ ｇ ｓ ｓｅ ｆ ｕ ｌ ｎ ｒ ｅ ｉ ｄ ｉ ｉ ｃｎ ｎ ｉｒ ｔ ｅ ｕ ｔ ｒ ｐ ｔ ｔ ｏ ｓ － ｌ ｉ ａ ｃ ｉ ａ ｄ ｎ ｅ ｏ ｏ ｎ ｏｈ ｏ ｄ ｓａ ｄ ｒ ． ｔｎ ａ ｄ
了室 内微气候 的舒适性 ， 同时也 带来 了噪 声和振 但
动 ，给 人们 的 生活和 工作造 成影 响 。
出相对的控制措施； 有的对特定系统的噪声进行测
定评 估 后得 出控 制 的对策 ， 但很 少有 学者对 中 央空 调 系统 的消声 隔振进 行全 面 的分析研 究 。
有 效 降低 空调设 备 的噪声值 ， 周 围环 境满 足 使 要求 的环境 标准 ， 提 高人们 生活 质量 、创 造安 静 对 生活 环境 具有 十分重 要 的社会 意义 。因此 ，设计 一
ｐ ｅ ａ ｉ ， ｃ ｉｅ ｙ ａ ｄｅ ｅ ｔ ｍａ ｎ ｔｃ ａ ｄｔ ｅ ｍｅ ｓ ｒ ｓ ｏ ｏ ｔ ｌ ｎ ｏ ｓ ｆ ｅ ｔ ｌ ｉ ｃ ｎ ｉ ｏ ｉ ｇ ｓ ｓｅ ｗｅ ｅｐ ｏ ｏ ｅ ， ｎ ｕ ｔｃ ｍａ ｈ ｎ ｒ ｌ ｃ ｏ ｇ ｅｉ ， ｍ ｎ ｒ ｎ ａ ｕ ｅ ｒ ｎ ｏ ｌ ｇｎ ｉｅｏ ｎ ｒ ｒ ｏ ｄｔ ｎ ｎ ｔｍ ｒ ｒ ｐ ｓ ｄ ｈ ｆ ｃ ｒ ｉ ｃ ａａ ｉ ｙ
０ 引言
空 调从诞 生发 展到 今天 ， 从简 单 的空调扇 到传
统 的制冷 空调 ，再到今 天节 能化 、智能化 的超 空调
适 健 康 的 空调 要 求 我们 必 须对 空调 系 统 中 的 噪 声
和振动 进行 控制研 究 ， 过研 究找 到合 理 的消声减 通 振措施 ，使人们 有一 个舒适 的环 境 生活 。国内外不

浅谈通风空调的振动噪声及其解决方法摘要通风空调系统被广泛应用于各类建筑工程中，给我们创造舒适的工作生活环境。

随着各类大空间建筑物的出现，通风空调设备功率、尺寸的增大，整个系统所产生噪音的因素越来越多。

因此，在安装过程中，必须对各类噪音源进行严格防治处理。

本文就建设工程中常见的通风空调系统振动噪音源及其原因进行分析，并将所得经验加以总结，以供同行参考。

关键词通风空调系统;噪音;振动噪音源建筑工程通风空调系统有关的噪声源有：通风机（空调箱、送风机、回风机、排风机），制冷机，水泵，冷却塔及整体式空调机等。

这些设备的噪音对周围环境干扰大，设计与安装时必须充分重视。

1 综合考虑各种降噪措施（1）设备机房集中各种噪声源，在建筑物内的设置应考虑将其远离要求安静的房间。

（2）与机房相关的进风塔（口）排气塔（口）的位置应重点考虑，不得将排气口布置在要求安静和干净的房间附近。

（3）机房内噪声源的控制应以隔声隔振为主，吸声为辅。

隔声是减少噪声对其他室内干扰的办法，取决于整个房间的隔墙、楼板及门窗等的综合处理。

孔洞、缝隙对围护结构隔声的影响很大，凡是管道穿过机房的围护结构处，其孔洞四周的缝隙必须用弹性材料填充密实。

（4）从控制噪声出发设计选取系统设备：①系统风量不应过大，作用半径不能太长。

②应选用高效低噪风机，宜采用叶片后倾的离心风机，压头不应留过多余量。

③合理计算风道风速，过大会增加风噪和振动，并减少消声器的消声量。

④风机进、出口处的管道不宜急剧转弯，都应采用防火材质玻璃布或人造革做柔性接头隔振，管道的支吊架应采用弹簧或橡胶减振。

（5）消声器选用原则。

①根据通风房间所允许的标准，算出各频率所应消除的噪声量以选用消声器。

②通过消声器的风速应小于6m/s，室式消声器通道断面处风速不应大于5m/s。

③为降低室与室之间通过风管传播的干扰噪声，减少管道传到室内的噪声，应设消声风口，且风速最佳为2m/s，最大不超过4m/s。

④将百叶窗的叶片改成吸声叶片，通风面积设为窗面积的50%，将小孔钢板网朝向噪声源[1]。

ANZHUANG2024年第3期30许奇之 杨睿 邵世军 阚积宝 倪震（中建八局第一建设有限公司 济南 241000）摘 要：为解决通风空调系统在运行过程中产生的环境噪声及振动问题，本文以长丰县中医院南区EPC 总承包项目为例，针对通风空调系统中的管道、水泵和机组设备提出不同的减振安装方案，并运用现场监测的方法对安装效果进行测试。

结果表明：在管道振动和噪声控制方面，悬空管道采用管道减振支吊架系统、落地管道采用“支架+橡胶减振垫”方式、水泵采用“减振台+低频橡胶隔振器”方式、组合式空调机组和新风机组采用“整体式减振台+低频橡胶隔振器”方式消声减振后，有效降低了通风空调系统各个构件的振动噪声声压。

关键词：通风空调系统 消声 减振支吊架 管道 空调机组 水泵噪声中图分类号：TU86 文献标识码：B 文章编号：1002-3607（2024）03-0030-03通风空调系统的消声与减振技术通风空调系统是现代建筑的重要组成部分，其作用不仅仅是为了调节室内温度和湿度，更为重要的是提供室内新鲜空气，保障人们的健康和舒适感[1]。

人们在享受通风空调系统带来便利的同时，也面临着空调系统产生的噪声和振动带来的干扰。

通风空调系统噪声和振动产生的原因主要有两点：一方面是空调系统自身的机械运作所导致，如风机、压缩机、管路等所产生的噪声和振动；另一方面则是空调系统中流体介质的流动所产生的噪声和振动。

这些噪声和振动严重影响人们的舒适度、健康和工作效率[2]。

为了解决通风空调系统噪声和振动问题，学者们研发了多种消声与减振技术。

本文以长丰县中医院南区EPC总承包项目工程为例，对通风空调系统消声与减振技术的研究进行探讨，提出相关的安装措施，以期为科技工作者和相关从业者提供有效的技术支持和参考，推动通风空调系统消声与减振技术的进一步发展。

1 工程概况长丰县中医院南区EPC总承包项目工程总建筑面积72,646.40m 2，建筑空调系统分为空调冷热水系统、舒适性空调和冷却水系统。

下。
（ １ ） 安装隔振器的设备基础必须平整 ，隔振器位置要准确 ，压缩量
应均匀一致，偏差均要求≤２ ｍ ｍ 。 （ ２ ） 设备就位后严格进行调平找正 ，固定设备 的地脚螺栓 必须拧 紧 ，并有防松动措施，同时加强 日常检查。 （ ３ ） 吊装设备的隔振钢支、吊架其结构形式和尺寸必须符合设计 或设备技术文件规定，焊接要牢固。 （ ４ ）与设备相连接的风管、水管必须连接紧密、牢固。 （ ５ ） 在设备单机试运转和系统无负荷联合试运转时 ，严格进行噪 声测定，对有异常振动和声响的设备采取纠正措施。 （ ６ ） 在 管路的支 吊架 、穿墙处使用非燃 软性材料填充做减 振处
２ ． ５设 ２ ）空调机组设减振基座 ，水泵采用双层减振墓础 ，减振基座 的振动传递率Ｔ 必须小于５ ％ （ ３ ）风机与管道采用柔性连接 ， 循环水泵进出口处都安装减振软 管接头 ，进出风干管处设置消声器。 （ ４ ）空调机 房采用消声百叶回风 口，回风风速宣控制在２ ｒ ａ ／ ｓ 以
噪 声
２空 调系统主要噪声源的控制方法 通风与空调系统的减振设计应包括设备和管道两方面。设备包括 制冷机组 、空调机组 、水泵、风机 以及 其他可能产 生较 大振动的设 备。管道减振主要是防止设备的振动通过管道进行传播 。
２ 。 １风机减 振和 防嗓 措施
（ ３ ）风管变径要采用渐扩或渐缩管 ，不能巨变 ，风管 与墙体、楼 板不能刚性接触 ，要做隔振处理 ，同时按要求对不符合要求的风管进 行加 固改造 （ 加 固形式有横筋、立筋、内外角钢 、扁钢、加 固筋、管内 支撑等） 。 （ ４ ） 风 管弯头与弯头之间的间距不宜太小，否则会造成涡流严重， 产生噪声。 （ ５ ）消声 器的使 用，主要有阻性消声器、抗性消声器 、阻抗 复 合型消声器三类 。阻性消声器主要 以内部多孔吸声材料为主体，主要 通过吸收声波 能力较强的中、高频噪声来降低沿通道传播的噪声。抗

2019魏涛中广核工程有限公司摘要：空调通风系统的噪音问题一直以来都是影响空调使用舒适度的一个关键性因素，随着空调技术的不断更新，人们对空调通风静音的要求越来越高，如何有效降低空调通风系统中的噪音问题是空调新风制造商、安装技术人员面临的一个重要问题。

本文从空调通风设备运行、空调管路安装以及气流传输等角度对空调通风系统噪音问题进行探讨，结合实际经验提出相应的噪音治理对策，希望对空调通风噪音治理具有一定的借鉴意义。

关键词：空调通风系统；噪音；原因；治理措施一、空调通风系统噪音产生的原因（一）空调通风设备运行中产生的噪音空调通风设备运行过程中产生的噪音大多数是由于电机设备振动引起，空调装置由于在运行过程中受力不平衡对机电设备产生一定的机械应力，或者空调装置内部结构出现异常，导致空气气流产生振动，从而使空调使用者感觉到噪声干扰。

对于空调风机发出的设备噪音主要是由于空调风机在转动过程中与外部零件发生共振，或者发生电磁类空调电机低频噪音。

空调水机的运行噪音主要来源于水泵装置的电磁以及机械振动引起的结构噪音，同时，空调内水源流动与内机壁发生撞击，产生水流回声。

空调制冷压缩机的运行噪音主要是由于高频作业而产生的电磁噪音。

（二）气流传输过程中产生的噪音空调通风气流在传输过程中，高速流转的气流由于与空调出风口、风管内壁等部位发生摩擦，会引起空气流动噪音。

空调通风气流在突然经过风管狭窄区或扩大区时，镀锌钢制通风管内的空气流会从层流转为紊流，气流传输状态的突然改变导致出现空气流噪音干扰。

另外，空调风管中的空气流在空调内机出风口处速度突然由高速变为低速，同时原本静止的室内空气会产生湍急气流，从而出现噪音干扰。

（三）空调通风系统安装引起的噪音在实际空调系统安装过程中，施工安装人员为减少室外机房的占地面积，将通风系统改为简易通风装置，忽视机房所具有的隔音作用。

安装配备与空调型号类型不相符的送风设施也是引起空调通风系统噪声的重要原因之一，将国外组合式空气处理机与国内低速组合送风机连接安装在一起，由于两者的性能参数不相匹配，在相同工作参数环境下，国外组合式空气处理装置的噪音明显大于国产机型。

暖通空调设计中的噪声与振动通病防治措施探析摘要：当前，在暖通空调设计中，依然存在一些振动与噪声质量通病，最终导致了暖通空调在运行时出现了较大的振动与噪音问题，难以满足室内噪音控制标准要求。

因此，有必要从暖通空调设计的角度出发，加强对噪声与振动通病防治的探索，从而有效降低暖通空调运行的振动与噪声，提升人们的使用体验，营造一个舒适安宁的居住环境。

关键词：暖通空调设计；噪声；振动；通病；防治措施近年来，我国城市化建设进程不断加快，对建筑工程项目设计的要求越来越严格，建筑暖通空调设计是工程设计中重要的部分，合理的暖通空调设计中，噪声和振动通病的防治非常重要，直接影响暖通空调系统的运行效果和居民的生活质量。

基于此，本文分析建筑暖通空调设计中噪声与振动通病的原因，提出防治措施，旨在为合理进行暖通工程噪声和振动通病的防治提供助力。

1暖通空调的概念暖通空调是指利用各种设备和系统，通过供暖、通风和空调来改善室内环境的一种技术，包括了供暖、通风、空调三个方面的功能，旨在为人们提供舒适、健康和安全的室内环境。

具体来说，暖通空调系统通过供暖设备（如锅炉、热泵等）将热能引入室内，以提供恒定的温度，使人们在寒冷的季节保持舒适。

同时，暖通空调系统还通过通风设备（如风机、换气机等）进行空气的循环和新鲜空气的引入，以保持室内空气的清新和流通。

此外，暖通空调系统还通过空调设备（如空调机、风冷式冷水机组等）对室内空气进行温度、湿度和洁净度的控制，以提供符合人体舒适需求的室内环境。

暖通空调系统的设计、安装和运行是一个复杂的工程，需要考虑到建筑的结构特点、室内空间的使用需求以及能源消耗等多方面因素。

通过合理设计和科学运行，暖通空调系统可以提高室内环境的舒适度，保障人们的健康和安全，并提高建筑的能源利用效率。

2暖通空调设计中的噪声与振动通病防治的重要性在暖通空调设计中，噪声和振动是常见的问题，对于室内环境的舒适性和人们的生活质量具有重要影响。

！
Ｑ： ！
Ｓ ｃｉ ｅｎｃｅ ａｎｄ Ｔ ｅｃｈｎ ｙ ｌ ｉ ｏＪ Ｏｇ ｎｒ ｏｖ８ｔｏｎ ｉ Ｈ ｏ ａｉ ｒ ｄ
工 程 技 术
消声 减振措 施在 空调 工程 中的应 用
昌 洁 （ 广东肇庆 市工业 贸易学校 广 东肇庆 ５ ６ ４ ） ２ ０ ０ 摘 要： 空气调 节的任务 就是创造 一个 满足人 们生 产和生 活所需要 的适宜环境 ， 空调 系统却 不可避免 伴随 着噪 音和振 动。 本文 总结 了一 些 消 声， 战振措 施在 实 际工程 中的 应 用，针对 不 同的情况 供 大家选择 运 用。 关键词 ： 空调工程 消声 减振 应用 中图分 类号 ： ｕ８ Ｔ ３ 文 献标 识码 ： Ａ 文章编号 ： ６ ４ ０ ８ （ ０ ｏ （） ｏ ０ － ２ １ ７ － ９ Ｘ ２ １ ） ５ ｃ－ １ ９ ０ ｏ
ቤተ መጻሕፍቲ ባይዱ
空 气 调 节 的 任 务 就 是 创 造 一 个 满 足 人 面 。 １机 房 是噪 声 的 发 源地 ， 条件 允许 下 ） 在 们 生产和生活所需 要的适宜环境 。 调 系 空 （ ） 房 内 的 制 冷 压 缩 机 、 泵 等 设 备 应 当将 机 房 远 离 有 消 声 要 求 的 房 间 。 １机 水 统 在 正 常 运 转 的 同 时 却 伴 随 着 噪 音 和 振 及 通 风 机 运 行 时 产 生 的 噪 声 和 振 动 ； ２ 不 要 将 与 机 房 相 关 的 进 风 １ 排 气 ） ３， 动 ， 时 间 处 于 嘈 杂 的 环 境 会 使 人 产 生 烦 长 （） ２ 气流 通 过 空调 系统 主 风 道 或 从送 风 １ ， 置 在 要 求 安 静 和 干 净 的 房 间附 近 。 ２ 布 １ 躁 情 绪 ， 响人 的工 作 和 健 康 ， 弱 和 消 除 口喷 出 时产 生 的 噪 声 ； 影 减 ３ 机 房 内 噪 声 源 的 控 制 应 以 隔 声 隔 振 ） 这 些 噪 音 是 设 置 空调 系统 的一 个 重 要 而 必 （） 冻 水 在 冷冻 水 管 内 流 动产 生 水 流 为 主 ， 声 为 辅 。 个 机 房 隔 声 效 果 的 好 ３冷 吸 一 不可少 的部分。 声及 水 管 振 动产 生 的噪 声 ； 坏 ， 决 于 整 个房 间的 墙 、 取 楼板 及 门窗 等 结 （） 却 塔 产 生 的 噪 声 与振 动 ； ４冷 构 的 综 合 处 理 。 别 是 孔 洞 与缝 隙 对 围 护 特 １噪音 振动对人和 空调系统带来 的危害 （） 泵 、 风 机 等 机 械 设 备 运 行 时 产 结 构 隔 声 的 影 响 很 大 ， 以 凡 是 管 道 穿过 ５水 通 所 （） 长 时 间 处 于 噪 音 超 标 的 环 境 ， １人 轻 生 振 动 ， 过建 筑 结 构 传 递 到 室 内 ， 通 引起 空 机 房 的 围 护 结 构 处 ， 孔 洞 四 周 的 缝 隙 必 其 者 会 引起 失 眠 、 经 衰 弱 ， 者 会 导 致 听 力 气 振 动 产 生 的 噪 声 。 神 重 须填 充密实 。 下 降 及 失聪 。 （ ） 对 管 道 发 生 的 噪 音 ， 通 过 下 列 ２针 可 （ ） 调 系统 在噪 音 和 振 动 的 影 响 下 ， ４实际工程 中控 制噪 音的措施 ２空 方法来消除 风道系统的气流噪声 ： 会 破 坏 系统 设 备 的 严 密 性 ， 引起 工 质泄 露 ， 空调 系统 噪 声 对 环 境 及 使 用 空 间 的 影 ① 降 低流 速 ； 减 少 风 声 及 水 流 声 ， 为 应 制冷效率下降 ， 短使用寿命 。 缩 响 不 容 忽 视 ， 了将 噪 声控 制 在 允 许 噪 声 采 用 合 适 的 风 速 及 冷 冻 水 流 速 ， 风 管 风 为 主 范 围 内 ， 重 要 的 就是 控 制 噪 声 源 。 除或 速应 ≤４ ｓ支管 风速 应 ≤２ ５ ｓ房 间出 最 消 ｍ／ ， ．ｍ／ ， ２空调系统噪声控制主要包括消声与减振 减 弱 以 上 各 种 噪 声 源 传 人 室 内 ， 目前 实 际 风 口风 速 控 制 在 １ ５ ｓ ．ｍ／ 左右 。 两方面 工 程 应 用 中 主 要 从 以 下 四 个 方 面 进 行 如 ②在 管 道 上 设 置 消 声 器 。 消 声 是 针 对 风 机 的 噪 声 控 制 ， 振 则 下 。 减 在 实 际 工 程 中 ， 使 用 消 声 器 消 除 多 常 包 括所 有 空 调 、 冷 设备 的噪 声 控 制 。 无 制 但 （） 对通风机 、 泵 、 气处理机 、 １针 水 空 风 余 的 噪 声 ， 而 控 制 风 机 等 空 调 设 备 的 噪 从 论是消声还是 减振 ， 目的 都 是 为 了使 空 调 机 盘 管 等 机 械 设 备 产 生 的 噪 音 ， 采 取 措 声 以及 凤 道 内气 流 通 过 通风 管道 传 人 到 使 可 用 房达 到 所 确 定 的 允 许 噪 声标 准 。 施： 用 区的 噪 声 。 空调 系统 中 ， 在 消声 器广 泛 应 如表１ 示 。 所 ①从 控 制 噪 声 出 发 ， 用 高 效 率 、 噪 用 于 空 调 机 房 、 炉 房 、 冻 机房 等 设 备 进 选 低 锅 冷 民用建筑允许的噪声标 准。 音 的 设 备 。 调 机 械 设 备 噪 声 对 环 境 及 空 出风 口的 消 声 ， 调 系 统 送 回风 管 道 的 消 空 空 调 用房 的 影 响 非 常 大 ， 其 新 风风 机 、 机 声 ， 及 冷 却塔 进 出风 Ｉ 消 声等 。 见 的 尤 风 以 ３的 常 ３噪音与振动产生的原因 盘 管放 置于 办 公 区 、 息 区或 公 共 区 内 ， 休 其 消 声 器 是 阻 性 消 声 器 ， 声 的 原 理 是 利 用 消 空 调 系 统 主 要 的 噪 声 源 有 以 下 几 个 方 噪 声 可 直 接 传 到 人 群 中 ， 此 必 须 选 用 质 了吸 声 材 料 的 多 孔性 和 松 散 性 ， 入 射 在 因 使 量好 、 声低的产 品。 风机 时， 噪 选 系统 风 量 材 料 上 的 声 能 转 化 为 热 能 而 被 吸 收 。 般 一 表１ 不要过大 ， 尽可 能 采 用 低 速 、 叶片 向后 弯 曲 说 来 ， 阻性 消 声 器 对 中 、 高频 噪 音 具 有 良好 噪 声 级 （Ｂ） ｄ 的 离 心 式 通 风 机 ， 通 风 机 的 正 常 工 作 点 的 消 声 效 果 ， 低 频 噪 声 消声 效 果 较 差 。 使 对 实 建筑 类 别 建 筑 等 级 接 近 最 高 效 率 点 运转 ， 要 留太 多 的 压 头 际 使 用 时 常 将 玻 璃 棉 制 成 消 声 管 道 ， 防 不 在 余 量 。 机 进 、 口 处 的 管 道 不 宜 急 剧 转 止 房 间 和 房 间 之 间 因为 管 道 相 通 造 成 的声 风 出 高级 中级 普通 弯 。 调 末端 的风机 盘管 ， 选择噪 声 ≤ 空 宜 音 串扰 方 面 消 声 作 用 非 常 明 显 。 音乐厅等 ３ ０ ３ ５ ４ ０ ４ｄ ０ Ｂ的低 噪 声风 机 盘 管 。 （ ） 冷 机 房 、 调 机 房 建 筑 围护 结 构 ３制 空 福利 卫生 建 筑 ３ ５ ４ ０ ４ ５ ②水 泵 、 机 采 用 合 理 的 转 速 ， 道 内 风 风 的处理 。 居 住 、 办 公建 筑 ４ ４ ０ ５ ５ ０ 风速不宜过 高， 以免 气流 波 动 产生 噪 声 。 空 调 系统 噪 声 通过 末端 设备 或 建 筑结 集 会类 建 筑 ４ ５ ５ ０ ５ ５ ③机房的合理布置 。 构 传 到 空 调 用房 内 ， 设 计空 调 系统 时 ， 在 机 房 的 安 装应 尽 可能 远 离 空 调 用 房 和对 噪 声 控 制 要 求 高 的 房 间 ， 样 可 以 增 大 噪 声 的 这 自然 衰 减 值 ， 少 空 调 噪 声 对 空 调 房 间的 减 影 响 。 降 低 风 管 的 气 流噪 声 ， 计 时应 尽 为 设

空调系统消声与隔振措施一、消声措施：1.首先要控制噪声源。

噪声源主要来源于空调风机和高速气流产生的噪音，因此在施工图深化设计阶段，应进行空调系统冷量和风量的复核，确认冷量和风量均能符合设计指标后，再进行设备选型的复核，特别是空调风柜和风机盘管选型，在保证风量、风压、制冷量等技术参数的前提下，将尽量选择风机转速低（一般不大于1450rpm）的空调风柜，特别要选择低噪音、高档品牌机，将选定的空调风柜和风机盘管品牌和参数报设计、监理、业主最终确认，确认后的产品再进行采购订货。

在施工图深化阶段，同时还应复核风系统的风速，确保风速符合国家规范要求，以免风速过高，气流在风管中流动引起风管壁振动而产生气流噪音。

在风系统的施工图得到确认后，再进行风系统平面风管施工。

2.所有空调机、新风机、排风机的出风位置均安装风道消声器。

矩形消声器的外壳采用厚度1.2mm以上的镀锌钢板制成，纵向接缝采用咬口接缝，并在制作时加以密封。

消声百叶窗在制作与安装时应配合紧密，无旁路。

消声器和消声百叶窗内使用的吸音材料应符合规范要求，消声器在交货、贮存和安装过程中都必须予以妥善保管。

交货到现场的时候，两端用盖盖住。

消声器外壳应清晰地标明空气流动的方向，以及相应的消声器位号和供应商的型号。

除非另有说明，管道消声器的安装应使杂音方向从消声器的静音侧进入管道，或装在足以控制杂音从噪音源到消声器之间泄漏的地方。

如在实际中不能做到，则必须对有影响的管道进行隔音包缚，以阻止噪音泄漏或鼠入。

3.风机壳体与风道施工(1)选择合适的隔音材料和风道管壁材料将风机封闭起来，以减少风扇的杂音限制在规定范围之内。

(2)所有风机及其管件和组成都应妥善密封，防止由于空气泄漏产生的杂音，并且内部不应有毛边和突出部分。

(3)所有450斜弯均配有双层薄板短弦转，并应按规范要求进行安装。

(4)矩形风管边长大于500mm的900弯头，内部设置导流叶片导流以降低气流局部阻力来减少噪音，导流叶片的迎风测边缘应圆滑，固定应牢固。
