流量计按测量原理可分为如下几个大类
• 1、力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转 子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接 质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用 流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容 积式和堰、槽式等等。
➢ 阿牛巴流量计的优点（与孔板相比）： 准确度高，稳定性好 。阿牛巴的准确度为 1%，0.5%。稳定性为0.1%，它能够保持长 期输出非常稳定的差压信号，保证输出差压 信号与管道流量的映射关系。这是因为在使 用过程中的磨损，腐蚀以及粘附的油污灰尘 等因素对阿牛巴流量计系数影响不大，但这 些因素使孔板的流量系数增大，而且会增加 到20%以上，由 此产生的误差将也达到20% 以上。从中我们可以看出阿牛巴的准确度是 长期稳定的。
流量的定义
➢ 流量是单位时间内流过管道横截面或明渠横断面的流体量。
若流体量以质量表示时，称为质量流量，一般用qm表示； 若流体量以体积表示时，称为体积流量，一般用qv表示。 用数学表达式可以表示为：
qv=ΔV/Δt=uA qm=Δm/Δt=ρuA
（1） （2）
式中，qv 是体积流量（m3/s）； qm 是质量流量（kg/s）； V 是流体体积（m3）；
孔板流量计
• 1、优点 • (1)标准节流件是全世界通用的，并得到了国际标准组织的认
可，无需实流校准，即可投用，在流量计中亦是唯一的。 • (2)结构易于复制，简单、牢固、性能稳定可靠、价格低廉; • (3)应用范围广，包括全部单相流体(液、气、蒸汽)、部分混

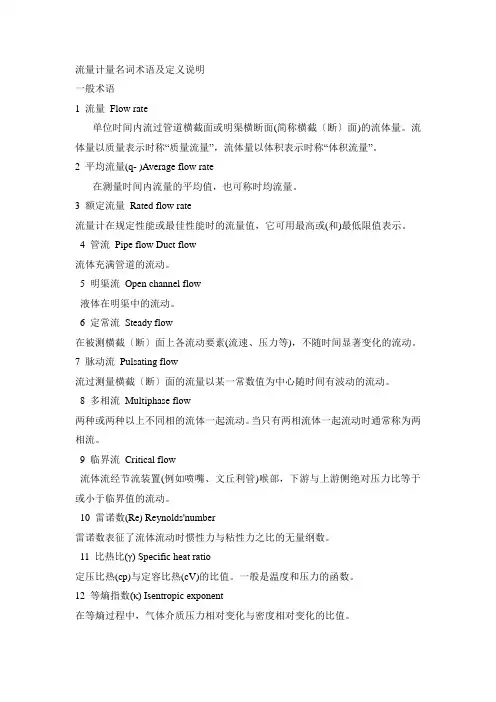

流量计量名词术语及定义说明一般术语1 流量Flow rate单位时间内流过管道横截面或明渠横断面(简称横截〔断〕面)的流体量。

流体量以质量表示时称“质量流量”，流体量以体积表示时称“体积流量”。

2 平均流量(q- )Average flow rate在测量时间内流量的平均值，也可称时均流量。

3 额定流量Rated flow rate流量计在规定性能或最佳性能时的流量值，它可用最高或(和)最低限值表示。

4 管流Pipe flow Duct flow流体充满管道的流动。

5 明渠流Open channel flow液体在明渠中的流动。

6 定常流Steady flow在被测横截〔断〕面上各流动要素(流速、压力等)，不随时间显著变化的流动。

7 脉动流Pulsating flow流过测量横截〔断〕面的流量以某一常数值为中心随时间有波动的流动。

8 多相流Multiphase flow两种或两种以上不同相的流体一起流动。

当只有两相流体一起流动时通常称为两相流。

9 临界流Critical flow流体流经节流装置(例如喷嘴、文丘利管)喉部，下游与上游侧绝对压力比等于或小于临界值的流动。

10 雷诺数(Re) Reynolds'number雷诺数表征了流体流动时惯性力与粘性力之比的无量纲数。

11 比热比(γ) Specific heat ratio定压比热(cp)与定容比热(cV)的比值。

一般是温度和压力的函数。

12 等熵指数(κ) Isentropic exponent在等熵过程中，气体介质压力相对变化与密度相对变化的比值。

13 气体压缩系数(z) Gas compressibility factor表示气体偏离理想气体性质的程度，一般是温度T和压力p的函数。

14 静压Static pressure在流体中不受流速影响而测得的压力值。

15 动压Dynamic pressure流体单位体积具有的动能其大小通常用－12 ρv2计算。

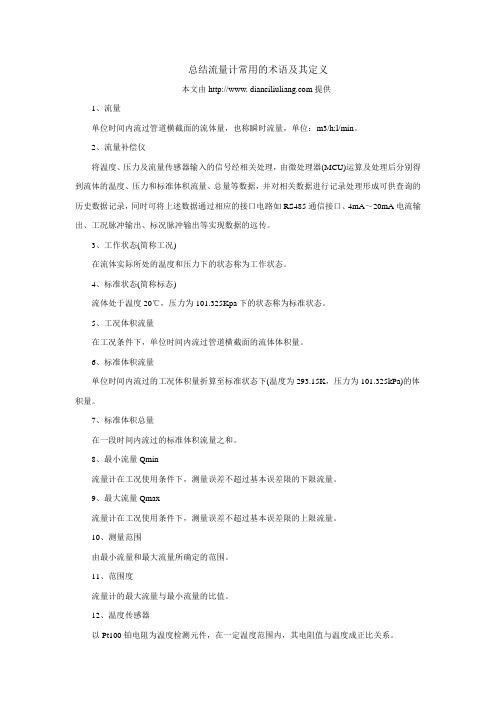

总结流量计常用的术语及其定义本文由http://www. 提供1、流量单位时间内流过管道横截面的流体量，也称瞬时流量，单位：m3/h;l/min。

2、流量补偿仪将温度、压力及流量传感器输入的信号经相关处理，由微处理器(MCU)运算及处理后分别得到流体的温度、压力和标准体积流量、总量等数据，并对相关数据进行记录处理形成可供查询的历史数据记录，同时可将上述数据通过相应的接口电路如RS485通信接口、4mA～20mA电流输出、工况脉冲输出、标况脉冲输出等实现数据的远传。

3、工作状态(简称工况)在流体实际所处的温度和压力下的状态称为工作状态。

4、标准状态(简称标态)流体处于温度20℃，压力为101.325Kpa下的状态称为标准状态。

5、工况体积流量在工况条件下，单位时间内流过管道横截面的流体体积量。

6、标准体积流量单位时间内流过的工况体积量折算至标准状态下(温度为293.15K，压力为101.325kPa)的体积量。

7、标准体积总量在一段时间内流过的标准体积流量之和。

8、最小流量Qmin流量计在工况使用条件下，测量误差不超过基本误差限的下限流量。

9、最大流量Qmax流量计在工况使用条件下，测量误差不超过基本误差限的上限流量。

10、测量范围由最小流量和最大流量所确定的范围。

11、范围度流量计的最大流量与最小流量的比值。

12、温度传感器以Pt100铂电阻为温度检测元件，在一定温度范围内，其电阻值与温度成正比关系。

13、压力传感器以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两输出端的电位差与外压力成正比。

14、流量传感器(探头)将流体介质的流速变化转换为相应电信号的器件。

15、放大器(简称前置)将流量传感器输出的微弱信号进行放大处理，变成能被二次仪表或装置接收的电信号的装置。

16、RS485数据通信采用IEEE-RS485标准在功能部件之间按某种协议传送数据。

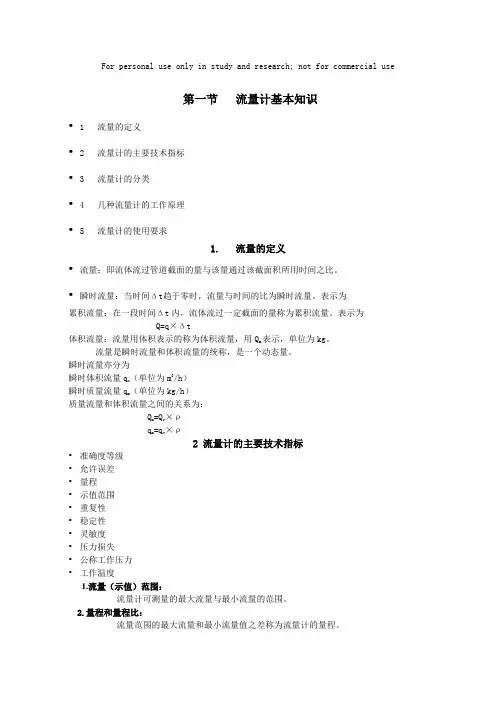

For personal use only in study and research; not for commercial use第一节流量计基本知识• 1 流量的定义• 2 流量计的主要技术指标• 3 流量计的分类• 4 几种流量计的工作原理• 5 流量计的使用要求1. 流量的定义•流量：即流体流过管道截面的量与该量通过该截面积所用时间之比。

•瞬时流量：当时间Δt趋于零时，流量与时间的比为瞬时流量。

表示为累积流量：在一段时间Δt内，流体流过一定截面的量称为累积流量。

表示为Q=q×Δt体积流量：流量用体积表示的称为体积流量，用Q m表示，单位为kg。

流量是瞬时流量和体积流量的统称，是一个动态量。

瞬时流量亦分为瞬时体积流量q v（单位为m3/h）瞬时质量流量q m（单位为kg/h）质量流量和体积流量之间的关系为：Q m=Q v×ρq m=q v×ρ2 流量计的主要技术指标•准确度等级•允许误差•量程•示值范围•重复性•稳定性•灵敏度•压力损失•公称工作压力•工作温度1.流量（示值）范围：流量计可测量的最大流量与最小流量的范围。

2.量程和量程比：流量范围的最大流量和最小流量值之差称为流量计的量程。

最大流量和最小流量值之比称为流量计的量程比。

3.允许误差：流量计在正常工作条件下允许的最大误差（误差极限值）称为流量计的允许误差。

允许误差可用绝对误差表示和相对误差表示。

绝对误差=仪表指示值-标准器的值（检定值）相对误差=示值绝对误差/检定值流量计的允许误差多用相对误差表示。

4. 准确度等级流量计的示值接近被测量真值的能力，称为流量计的准确度。

在符合一定的计量要求，使流量计的误差保持在规定的极限内的流量计的等级、级别、称为流量计的准确度等级。

流量计的准确度等级用流量计的允许误差的大小表示，即用流量计的允许误差去掉“±”和“%”符号后的数值表示。

5. 重复性：流量计的重复性是指在相同工作条件下，对同一被测量进行多次测量，其示值的变化。

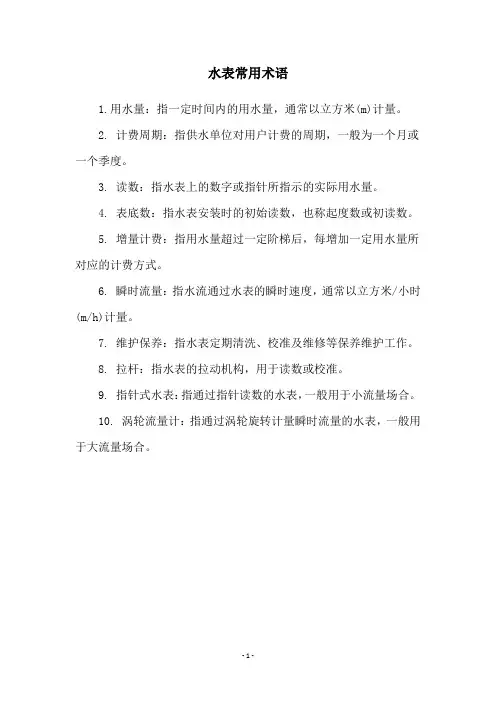

水表常用术语
1.用水量：指一定时间内的用水量，通常以立方米(m)计量。

2. 计费周期：指供水单位对用户计费的周期，一般为一个月或一个季度。

3. 读数：指水表上的数字或指针所指示的实际用水量。

4. 表底数：指水表安装时的初始读数，也称起度数或初读数。

5. 增量计费：指用水量超过一定阶梯后，每增加一定用水量所对应的计费方式。

6. 瞬时流量：指水流通过水表的瞬时速度，通常以立方米/小时(m/h)计量。

7. 维护保养：指水表定期清洗、校准及维修等保养维护工作。

8. 拉杆：指水表的拉动机构，用于读数或校准。

9. 指针式水表：指通过指针读数的水表，一般用于小流量场合。

10. 涡轮流量计：指通过涡轮旋转计量瞬时流量的水表，一般用于大流量场合。

- 1 -。

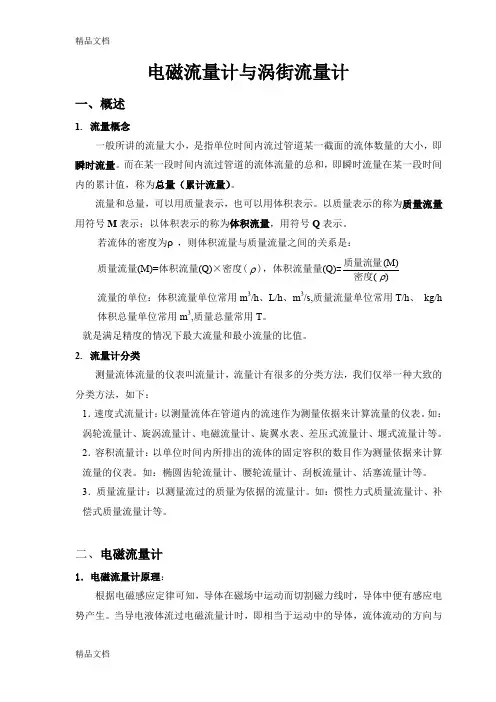

电磁流量计与涡街流量计一、概述1. 流量概念一般所讲的流量大小，是指单位时间内流过管道某一截面的流体数量的大小，即瞬时流量。

而在某一段时间内流过管道的流体流量的总和，即瞬时流量在某一段时间内的累计值，称为总量（累计流量）。

流量和总量，可以用质量表示，也可以用体积表示。

以质量表示的称为质量流量用符号M 表示；以体积表示的称为体积流量，用符号Q 表示。

若流体的密度为ρ，则体积流量与质量流量之间的关系是： 质量流量(M)=体积流量(Q)×密度(ρ)，体积流量量(Q)=)((M)ρ密度质量流量流量的单位：体积流量单位常用m 3/h 、L/h 、m 3/s,质量流量单位常用T/h 、 kg/h 体积总量单位常用m 3,质量总量常用T 。

就是满足精度的情况下最大流量和最小流量的比值。

2. 流量计分类测量流体流量的仪表叫流量计，流量计有很多的分类方法，我们仅举一种大致的分类方法，如下：1．速度式流量计：以测量流体在管道内的流速作为测量依据来计算流量的仪表。

如：涡轮流量计、旋涡流量计、电磁流量计、旋翼水表、差压式流量计、堰式流量计等。

2．容积流量计：以单位时间内所排出的流体的固定容积的数目作为测量依据来计算流量的仪表。

如：椭圆齿轮流量计、腰轮流量计、刮板流量计、活塞流量计等。

3．质量流量计：以测量流过的质量为依据的流量计。

如：惯性力式质量流量计、补偿式质量流量计等。

二、电磁流量计1．电磁流量计原理：根据电磁感应定律可知，导体在磁场中运动而切割磁力线时，导体中便有感应电势产生。

当导电液体流过电磁流量计时，即相当于运动中的导体，流体流动的方向与电磁场方向垂直，切割磁力线时会产生感应电动势，其感应电动势与流体流速、磁感应强度、流量计内径成正比。

该感应电动势由流量计管壁上的一对电极检测到，通过运算就可得到流量。

感应电动势方程为：E=D×V×B其中：E—感应电动势；D—测量管内径；V—流速；B—磁感应强度。

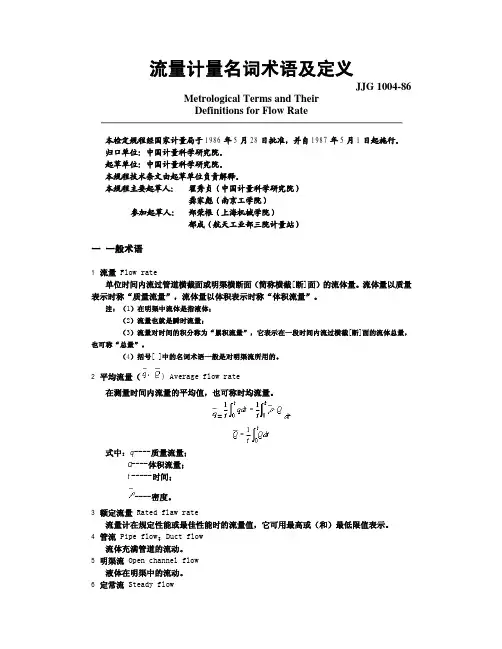

流量计量名词术语及定义JJG 1004-86Metrological Terms and TheirDefinitions for Flow Rate本检定规程经国家计量局于1986年5月28日批准，并自1987年5月1日起施行。

归口单位：中国计量科学研究院。

起草单位：中国计量科学研究院。

本规程技术条文由起草单位负责解释。

本规程主要起草人：翟秀贞（中国计量科学研究院）龚家彪（南京工学院）参加起草人：郑荣根（上海机械学院）郁成（航天工业部三院计量站）一一般术语1 流量 Flow rate单位时间内流过管道横截面或明渠横断面（简称横截[断]面）的流体量。

流体量以质量表示时称“质量流量”，流体量以体积表示时称“体积流量”。

注：（1）在明渠中流体是指液体；（2）流量也就是瞬时流量；（3）流量对时间的积分称为“累积流量”，它表示在一段时间内流过横截[断]面的流体总量，也可称“总量”。

（4）括号[ ]中的名词术语一般是对明渠流所用的。

2 平均流量（) Average flow rate在测量时间内流量的平均值，也可称时均流量。

=式中：q----质量流量；Q----体积流量；t-----时间；----密度。

3 额定流量 Rated flaw rate流量计在规定性能或最佳性能时的流量值，它可用最高或（和）最低限值表示。

4 管流 Pipe flow；Duct flow流体充满管道的流动。

5明渠流 Open channel flow液体在明渠中的流动。

6 定常流 Steady flow在被测横截[断]面上各流动要素（流速、压力等），不随时间显著变化的流动。

注：观察到的定常流实际上其速度、压力、密度和温度等量都会围绕着平均值有很小变化，但不影响到测量的不确定度。

定常流仅是“平均定常流”。

7 脉动流 Pulsating flow流过测量横截[断]面的流量以某一常数值为中心随时间有波动的流动。

注：常见的有周期脉动流；波动（随机）脉动流二种。

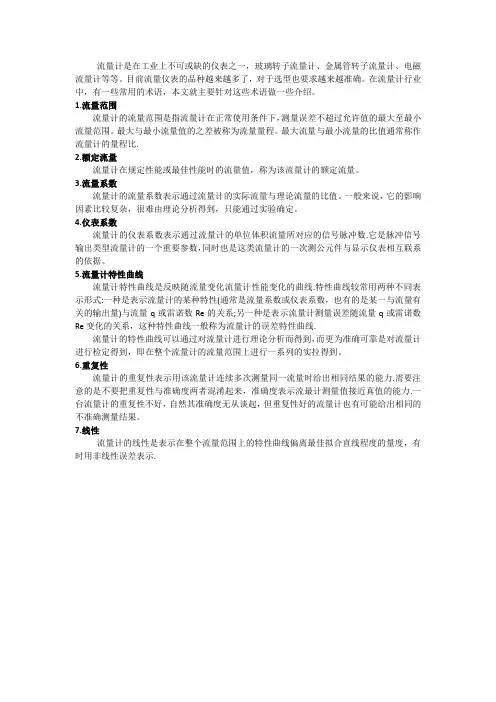

流量计是在工业上不可或缺的仪表之一，玻璃转子流量计、金属管转子流量计、电磁流量计等等。

目前流量仪表的品种越来越多了，对于选型也要求越来越准确。

在流量计行业中，有一些常用的术语，本文就主要针对这些术语做一些介绍。

1.流量范围流量计的流量范围是指流量计在正常使用条件下，测量误差不超过允许值的最大至最小流量范围。

最大与最小流量值的之差被称为流量量程。

最大流量与最小流量的比值通常称作流量计的量程比.2.额定流量流量计在规定性能或最佳性能时的流量值，称为该流量计的额定流量。

3.流量系数流量计的流量系数表示通过流量计的实际流量与理论流量的比值。

一般来说，它的影响因素比较复杂，很难由理论分析得到，只能通过实验确定。

4.仪表系数流量计的仪表系数表示通过流量计的单位体积流量所对应的信号脉冲数.它是脉冲信号输出类型流量计的一个重要参数，同时也是这类流量计的一次测公元件与显示仪表相互联系的依据。

5.流量计特性曲线流量计特性曲线是反映随流量变化流量计性能变化的曲线.特性曲线较常用两种不同表示形式:一种是表示流量计的某种特性(通常是流量系数或仪表系数，也有的是某一与流量有关的输出量)与流量q或雷诺数Re的关系;另一种是表示流量计测量误差随流量q或雷诺数Re变化的关系，这种特性曲线一般称为流量计的误差特性曲线.流量计的特性曲线可以通过对流量计进行理论分析而得到，而更为准确可靠是对流量计进行检定得到，即在整个流量计的流量范围上进行一系列的实拉得到。

6.重复性流量计的重复性表示用该流量计连续多次测量同一流量时给出相同结果的能力.需要注意的是不要把重复性与准确度两者混淆起来，准确度表示流最计测量值接近真值的能力.一台流量计的重复性不好，自然其准确度无从谈起，但重复性好的流量计也有可能给出相同的不准确测量结果。

7.线性流量计的线性是表示在整个流量范围上的特性曲线偏离最佳拟合直线程度的量度，有时用非线性误差表示.。

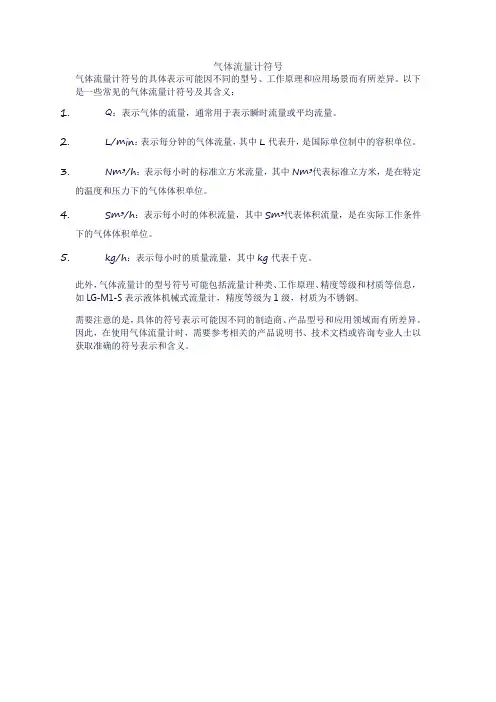

气体流量计符号
气体流量计符号的具体表示可能因不同的型号、工作原理和应用场景而有所差异。

以下是一些常见的气体流量计符号及其含义：
1.Q：表示气体的流量，通常用于表示瞬时流量或平均流量。

2.L/min：表示每分钟的气体流量，其中L代表升，是国际单位制中的容积单位。

3.Nm³/h：表示每小时的标准立方米流量，其中Nm³代表标准立方米，是在特定
的温度和压力下的气体体积单位。

4.Sm³/h：表示每小时的体积流量，其中Sm³代表体积流量，是在实际工作条件
下的气体体积单位。

5.kg/h：表示每小时的质量流量，其中kg代表千克。

此外，气体流量计的型号符号可能包括流量计种类、工作原理、精度等级和材质等信息，如LG-M1-S表示液体机械式流量计，精度等级为1级，材质为不锈钢。

需要注意的是，具体的符号表示可能因不同的制造商、产品型号和应用领域而有所差异。

因此，在使用气体流量计时，需要参考相关的产品说明书、技术文档或咨询专业人士以获取准确的符号表示和含义。

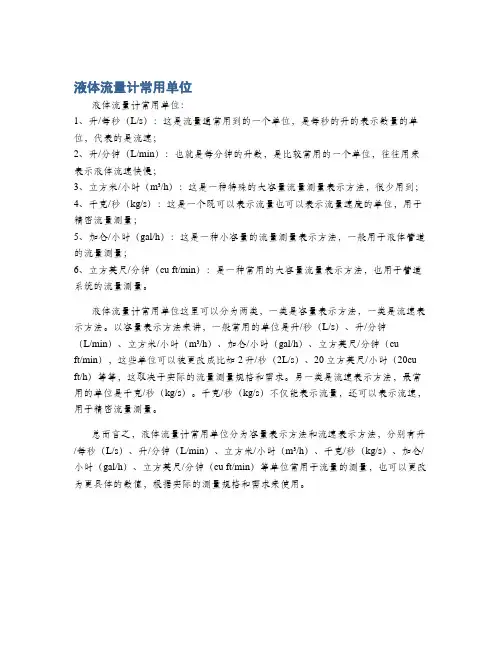

液体流量计常用单位
液体流量计常用单位：
1、升/每秒（L/s）：这是流量通常用到的一个单位，是每秒的升的表示数量的单位，代表的是流速；
2、升/分钟（L/min）：也就是每分钟的升数，是比较常用的一个单位，往往用来表示液体流速快慢；
3、立方米/小时（m³/h）：这是一种特殊的大容量流量测量表示方法，很少用到；
4、千克/秒（kg/s）：这是一个既可以表示流量也可以表示流量速度的单位，用于精密流量测量；
5、加仑/小时（gal/h）：这是一种小容量的流量测量表示方法，一般用于液体管道的流量测量；
6、立方英尺/分钟（cu ft/min）：是一种常用的大容量流量表示方法，也用于管道系统的流量测量。

液体流量计常用单位这里可以分为两类，一类是容量表示方法，一类是流速表示方法。

以容量表示方法来讲，一般常用的单位是升/秒（L/s）、升/分钟
（L/min）、立方米/小时（m³/h）、加仑/小时（gal/h）、立方英尺/分钟（cu
ft/min），这些单位可以被更改成比如2升/秒（2L/s）、20立方英尺/小时（20cu ft/h）等等，这取决于实际的流量测量规格和需求。

另一类是流速表示方法，最常用的单位是千克/秒（kg/s）。

千克/秒（kg/s）不仅能表示流量，还可以表示流速，用于精密流量测量。

总而言之，液体流量计常用单位分为容量表示方法和流速表示方法，分别有升/每秒（L/s）、升/分钟（L/min）、立方米/小时（m³/h）、千克/秒（kg/s）、加仑/小时（gal/h）、立方英尺/分钟（cu ft/min）等单位常用于流量的测量，也可以更改为更具体的数值，根据实际的测量规格和需求来使用。

24
各类流量计的基本工作原理
➢ 速度式流量计
电磁流量计
测量原理及优缺点：
电磁流量计是利用电磁感应原理制成的流量 测量仪表，可用来测量导电液体体积流量（流 速）。
优点：几乎没有压力损失，内部无活动部件， 用涂层或衬里容易解决腐蚀性介质流量的测量。 检测过程中不受被测介质的温度、压力、密度、 粘度、及流动状态等变化的影响，没有测量滞后 现象。
流体粘度 流体运动过程中阻滞剪切变形的粘滞力与流体的速度梯度和
接触面积成正比，并与流体粘性有关，其数学表达式为：
F :粘滞力；A :接触面积； du/dy：流体垂直于速度方向的速度 梯度；
：表征流体粘性的比例系数。
F A du
dy
雷诺数：
雷诺数是流体流动的惯性力与粘滞力之比，表示为：
Re：雷诺数（无量纲数）；
ISA1932喷嘴
13
各类流量计的基本工作原理
➢ 差压式流量计
孔板流量计
节流元件： 标准节流元件的结构形式：
III. 文丘里管
文丘里管有两种标准型式：经典文丘里管 与文丘里喷嘴。文丘里管压力损失最低，有较 高的测量精度，对流体中的悬浮物不敏感，可 用于污脏流体介质的流量测量，在大管径流量 测量方面应用的较多。但尺寸大、笨重，加工 困难，成本高，一般用在有特殊要求的场合。
7
流量的基本知识
流量范围： 流量范围指流量计可测的最大流量与
最小流量的范围。
允许误差和精度等级： 流量仪表在规定的正常工作条件下允许的最
大误差，称为该流量仪表的允许误差，一般用最 大相对误差和引用误差来表示。
量程和量程比： 流量范围内最大流量与最小流量值之差称为流
量计的量程。最大流量与最小流量的比值称为量程 比，亦称流量计的范围度。

索引A确认报警Acknowledging alarms 27调整仪表系数Adjusting meter factors 48报警菜单Alarm menu 26报警优先权，状态指示器Alarm priorities, status indicator 27 报警Alarms确认acknowledging 27事件events高报警值high alarm 45低报警值low alarm 45状态status 91查看viewing 26模拟接线Analog wiring 10B拾感器电压错误Bad pickoff voltage 98基本质量单位Base mass unit 42基本时间单位Base time unit 42基本单位Base unit 42基本体积单位Base volume unit 42猝发模式Burst mode 70C标定Calibrating 78故障failure 89如何进行标定how to calibrate 78排除故障troubleshooting 96何时进行标定when to calibrate 78用ProLink II with ProLink II 83用HART手操器with the HART Communicator 79改变Changing阻尼值damping values 46密度阻尼density damping 47密度单位density units 40显示器选项display options 54显示器滚动速率display scroll rate 55显示变量display variables 56故障输出fault output频率输出frequency output 66mA输出mA output 62流量阻尼flow damping 46流量方向flow direction 52团状流量上限值high slug-flow limit 49团状流量下限值low slug-flow limit 49量程下限值lower range value 61小流量切除值low-flow cutoff质量流量mass flow 51体积流量volume flow 51mA故障输出mA fault output 62mA输出阻尼mA output damping 62质量流量单位mass-flow units 37仪表系数meter factors 48离线密码off-line password 55输出标度output scale 63脉宽pulse width 67团状流量持续时间slug-flow duration 50团状流量的限定slug-flow limits 48软件标识符software tag 53温度阻尼temperature damping 47温度单位temperature units 41量程上限值upper range value 59体积流量单位volume-flow units 38特征化Characterizing 75FCF参数FCF parameter 77如何进行特征化how to characterize 76排除故障troubleshooting 95何时进行特征化when to characterize 75用ProLink II with ProLink II 77用HART手操器with the HART Communicator 76检查测试点Checking the test points 96显示器的命令数Command tree for the display 116通讯回路，排除故障Communication loop, troubleshooting 94变送器部件Components of the transmitter 5连接ProLink II Connecting ProLink II 111, 112, 113, 114 连接HART手操器Connecting the HART Communicator 107 与客户服务部门的联系方法Contacting customer service 98 约定Conventions 108转换系数Conversion factor 42客户服务，联系Customer service, contacting 98D阻尼Damping密度阻尼density damping 47流量阻尼flow damping 46mA输出mA output 62温度阻尼temperature damping 47值values 46密度Density仪表系数meter factor 48密度标定Density calibration 78密度阻尼，改变Density damping, changing 47密度单位Density units改变changing 40列表list 40数字通讯Digital communications 100禁止显示器参数Disabling display parameters 54显示器Display报警菜单alarm menu 26报警alarms确认acknowledging 27查看viewing 26改变量程下限值changing lower range value 61改变输出标度changing output scale 65改变量程上限值changing upper range value 60改变变量changing variables 56命令树command tree 116部件components 13, 115允许/禁止参数enabling/disabling parameters 54回路测试loop test 17mA和频率范围值mA and frequency range values 73选项options 54复位质量累积器resetting mass totalizer 32复位体积累积器resetting volume totalizer 33转动rotating 12滚动速率scroll rate 55启动所有总量starting all inventories 31启动所有累积器starting all totalizers 31停止所有总量stopping all inventories 31停止所有累积器stopping all totalizers 31, 32查看质量总量viewing mass inventory 30查看质量累积器viewing mass totalizer 28查看被测变量viewing process variables 25, 26查看体积总量viewing volume inventory 30查看体积累积器viewing volume totalizer 29调零zeroing 21驱动增益Drive gain不稳定erratic 97E电气连接Electrical connections 99EMI效应EMI effects 101允许显示器参数Enabling display parameters 54环境影响Environmental effects 101环境限制Environmental limits 101环境要求Environmental requirements 1驱动增益不稳定Erratic drive gain 97事件Events定义definition 45设置setting 45报警类型alarm type 45被测变量process variable 45设定值setpoint 45驱动增益过大Excessive drive gain 97F故障状态Fault conditions 91故障输出，改变Fault output, changing频率输出frequency output 66mA输出mA output 62FCF参数FCF parameter 77流量阻尼，改变Flow damping, changing 46流量方向，改变Flow direction, changing 52流量计Flowmeter标定calibrating 78流量计，特征化Flowmeter, characterizing 75频率输出，改变Frequency output, changing故障输出fault output 66输出标度output scale 63脉宽pulse width 67频率范围值Frequency range values 73频率/脉冲输出特性Frequency/pulse output characteristics 100 功能特性Functional specifications 99保险丝Fuse电源power supply 100 HHART猝发模式burst mode 70允许/禁止enabling/disabling 70设置settings 71菜单树menu tree 108多点接线multidrop wiring 11轮询地址polling address 95单回路接线single-loop wiring 10HART手操器HART Communicator指定变量assigning variables 57, 59猝发模式burst mode 70, 71用…标定calibrating with 79改变changing密度阻尼density damping 47密度单位density units 40显示器滚动速率display scroll rate 55显示变量display variables 56故障报警延迟fault timeout 68流量阻尼flow damping 46流量方向flow direction 52频率故障输出frequency fault output 67团状流量限定high slug-flow limit 49团状流量下限low slug-flow limit 49量程下限值lower range value 61mA阻尼mA damping 62mA 故障输出mA fault output 63mA 输出阻尼mA output damping 62质量小流量切除值mass low-flow cutoff 51质量流量单位mass-flow units 37离线密码off-line password 55输出标度output scale 63, 64轮询地址polling address 72pulse wid脉宽h 67RS-485设置RS-485 settings 69团状流量持续时间slug-flow duration 50软件标识符software tag 53温度阻尼temperature damping 47温度单位temperature units 41量程上限值upper range value 59, 60体积小流量切除值volume low-flow cutoff 51 体积流量单位volume-flow units 38用…特征化characterizing with 76连接connecting 107约定conventions 108总量inventories启动所有的starting all 31停止所有的stopping all 31回路测试loop test 16菜单树menu tree 108获取测试点obtaining test points 96轮询地址polling address 95安全提示信息safety messages 108设置事件setting events 45特殊单位special units质量流量单位mass-flow unit 43体积流量单位volume-flow unit 44累积器totalizers复位所有的resetting all 33复位质量累积器resetting mass totalizer 32, 33 复位体积累积器resetting volume totalizer 32, 33 启动所有的starting all 31停止所有的stopping all 31调整mA输出trimming mA output 19查看viewing报警alarms 26质量总量mass inventory 30质量累积器mass totalizer 28被测变量process variables 25体积总量volume inventory 30体积累积器volume totalizer 29用…调零zeroing with 20防爆等级Hazardous area classifications 101高报警值High alarm 45团状流量上限High slug-flow limit 49湿度限定Humidity limits 101I输入信号Input signals 100总量Inventories定义definition 28启动starting 31停止stopping 31查看质量总量viewing mass inventory 30查看体积总量viewing volume inventory 30L位置，选择合适的Location, determining appropriate 1 回路测试Loop test 16, 17, 18低报警值Low alarm 45团状流量下限Low slug-flow limit 49量程下限值Lower range value改变changing 61定义definition 61排除故障roubleshooting 95小流量切除值Low-flow cutoff质量流量mass flow 51体积流量volume flow 51M质量流量Mass flow仪表系数meter factor 48质量总量，查看Mass inventory, viewing 30质量流量单位Mass-flow units改变changing 37列表list 37配对连接器Mating connector 6测量范围，改变Measurement range, changing量程下限值lower range value 61量程上限值upper range value 59测量单位Measurement units改变changing密度单位density units 40质量流量单位mass-flow units 37温度单位temperature units 41体积流量单位volume-flow units 38 密度density 40质量流量mass flow 37特殊special质量流量单位mass-flow unit 43体积流量单位volume-flow unit 44温度temperature 41体积流量volume flow 39菜单树Menu treeHART 108仪表系数Meter factors 48毫安输出特性Milliamp output characteristics 100毫安输出，改变Milliamp output, changing阻尼damping 62故障输出fault output 62量程下限值lower range value 61量程上限值upper range value 59毫安输出，调整Milliamp output, trimming 19, 20 毫安量程值Milliamp range values 73安装Mounting管道pipe 3墙wall 3安装变送器Mounting the transmitter 2O离线密码，改变Off-line password, changing 55输出标度Output scale改变changing 63定义definition 63排除故障troubleshooting 95输出信号Output signals 100输出，排除故障Output, troubleshooting模拟analog 90HART 89P密码，改变Password, changing 55性能指标Performance specifications 101物理参数Physical specifications 102拾感器电压Pickoff voltage 98管道安装Pipe mounting 3点对点接线Point-to-point wiring 11电源Power supply 100电源，排除故障Power supply, troubleshooting 94 电源，接到变送器Power, applying to transmitter 16 被测变量Process variables指定到模拟输出assigning to analog outputs 57 查看viewing 25ProLink II指定变量assigning variables 58, 59猝发模式burst mode 70, 71标定calibrating 83改变changing密度阻尼density damping 47密度单位density units 40显示器滚动速率display scroll rate 55显示变量display variables 57故障报警延迟fault timeout 68流量阻尼flow damping 46流量方向flow direction 52频率故障输出frequency fault output 67团状流量上限high slug-flow limit 49团状流量下限low slug-flow limit 49量程下限值lower range value 62mA阻尼mA damping 62mA故障输出mA fault output 63质量小流量切除值mass low-flow cutoff 51质量流量单位mass-flow units 38离线密码off-line password 56输出标度output scale 66轮询地址polling address 72脉宽pulse width 67RS-485设置RS-485 settings 69团状流量持续时间slug-flow duration 50软件标识符software tag 53温度阻尼temperature damping 47温度单位temperature units 41量程上限值upper range value 60体积小流量切除值volume low-flow cutoff 51 体积流量单位volume-flow units 38用…特征化characterizing with 77连接connecting 111, 112, 113, 114显示器参数display parameters 54回路测试loop test 18复位累积器resetting totalizers 33设置事件setting events 46特殊单位special units质量流量单位mass-flow unit 43体积流量单位volume-flow unit 44启动所有总量starting all inventories 31启动所有累积器starting all totalizers 31停止所有总量stopping all inventories 32测试点test points 96调整mA输出trimming the mA output 20查看viewing报警alarms 27查看质量总量viewing mass inventory 30查看质量累积器viewing mass totalizer 29查看被测变量viewing process variables 26查看体积总量viewing volume inventory 30查看体积累积器viewing volume totalizer 29 用…调零zeroing with 22脉宽ulse width改变changing 67定义definition 67R接受设备，排除故障Receiving device, troubleshooting 95 返回政策Return policy 117转动显示器Rotating the display 12转动变送器Rotating the transmitter 8S安全提示信息Safety messages 1HART手操器HART Communicator 108滚动速率Scroll rate改变changing 55定义definition 55 传感器Sensor拾感器电压pickoff values 97传感器，特征化Sensor, characterizing for 75检修口Service port 111设定值Setpoint 45团状流量Slug flow持续时间duration 50限定limits 48团状Slugs 48软件标识符Software tag 53特殊单位Special units基本质量单位base mass unit 42基本时间单位base time unit 42基本单位base unit 42基本体积单位base volume unit 42转换系数conversion factor 42质量流量单位mass-flow unit 43体积流量单位volume-flow unit 44指标Specifications功能functional 99性能performance 101物理physical 102状态报警指示器Status alarm indicator 27状态报警Status alarms 91T表Tables流量密度标定最小流速flowing density calibration minimum flow rates 81 传感器拾感器电压sensor pickoff values 97标识符，软件Tag, software 53温度阻尼，改变Temperature damping, changing 47 温度影响Temperature effect 101温度限制Temperature limits 101温度单位Temperature units改变changing 41列表list 41接线端Terminals通讯communication 111测试点Test points检查checking 96用HART手操器获取obtaining with a HART Communicator 96 用ProLink II获取obtaining with ProLink II 96累积器Totalizers定义definition 28复位所有的resetting all 33复位质量累积器resetting mass totalizer 32复位体积累积器resetting volume totalizer 32启动starting 31停止stopping 31查看质量累积器viewing mass totalizer 28查看体积累积器viewing volume totalizer 29变送器Transmitter改变设置changing settings 35部件components 5环境要求environmental requirements 1安装installing 1安装mounting 2转动rotating 8排除故障troubleshooting不通讯no communication 89不运行no operation 89布线wiring 9调整mA输出Trimming mA output 19调整mA输出Trimming the mA output 19, 20排除故障Troubleshooting报警alarms 91模拟输出analog output 90拾感器电压错误bad pickoff voltage 98标定calibration 89, 96特征化characterization 95检查测试点checking test points 96通讯回路communication loop 94变送器接线的核心模块core module to transmitter wiring 94客户服务电话customer service telephone number 98 驱动增益不稳定erratic drive gain 97驱动增益过大excessive drive gain 97故障状态fault conditions 91频率输出标度和方式frequency output scale and method 95 HART输出HART output 89HART轮询地址HART polling address 95测量范围measurement range 95电源接线power supply wiring 94接受设备receiving device 95变送器不通讯ransmitter does not communicate 89变送器不运行transmitter does not operate 89接线问题wiring problems 94调零失败zero failure 89U量程上限值Upper range value改变changing 59定义definition 59排除故障troubleshooting 95V查看Viewing报警alarms 26质量总量mass inventory 30质量累积值mass totalizer 28被测变量process variables 25体积总量volume inventory 30体积累积值volume totalizer 29体积流量Volume flow仪表系数meter factor 48体积总量，查看Volume inventory, viewing 30体积流量单位Volume-flow units改变changing 38列表list 39 W安装在墙上Wall mounting 3布线距离Wire distances 2布线问题Wiring problems 94变送器布线Wiring the transmitter 9Z调零Zeroing 20故障failure 89用ProLink II with ProLink II 22用显示器with the display 21用HART手操器with the HART Communicator 20。

液体流量计常用单位液体流量计是一种用于测量流体（如水、液态化石燃料、液态燃料混合物、空气、蒸汽等）流体的基本仪器。

在工业应用中，它被用于控制流量的大小和确定流量的特性，例如吞吐量、流动率、压力、温度、质量等。

因此，了解和掌握液体流量计的常用单位和测量方法是重要的。

一、液体流量计的常用单位液体流量计常用的单位有：升/分（L/min）、升/小时（L/h）、立方米/分（m3/min）、方米/小时（m3/h），等等。

1、升/分（L/min）所谓升/分，就是每分钟内液体从某一地方流出去的体积。

它表示的是液体的流量，即每分钟从某点流出的液体的体积，是指一定时间内从某点流出的液体的容积。

2、升/小时（L/h）升/小时指每小时内液体从某一地方流出去的体积。

它也是衡量液体流量的一个重要参数，用来表示一小时内从某点流出的液体的容积。

3、立方米/分（m3/min）立方米/分是指每分钟内液体从某一地方流出去的体积。

它也是一个表示液体流量的重要参数，是指一定时间内从某点流出的液体的体积。

4、立方米/小时（m3/h）立方米/小时是指每小时内液体从某一地方流出去的体积。

它用来表示一小时内从某点流出的液体的体积，也是一个衡量液体流量的重要参数。

二、液体流量计测量方法1、静压流量计静压流量计使用固定大小的推力板分别从液体流入和流出两处对液体进行测量。

该仪器的原理是：根据推力板的大小及力的施加，推力板会受到前进方向流体的抵抗而使物体运动，物体运动的距离和时间可求出待测液体的流量。

若液体的流动是一定的，那么，物体的距离就会按照一定的关系变化，从而可以根据关系式计算出流量。

2、动压流量计动压流量计是一种利用压力差变化来测量流量的仪器。

它主要依靠液体压力变化来计算流量，根据压力变化利用物理原理计算出流量值，并以某种单位显示出来，以供使用。

这种流量计的特点是快速准确，能够很好的反映液体的流动速度，但它需要较高的测量精度。

三、液体流量计的应用液体流量计是工业应用中广泛使用的测量仪器，它主要用于测量液体流量和温度、压力等参数，从而控制和调节液体流量。

燃气计量基础知识汇编（一）概念术语一流量计所涉及概念1、流量Flow单位时间内流经封闭管道或明渠有效截面的流体量，可分为瞬时流量（Flow Rate）和累计流量（Total Flow），燃气领域常用单位为m3/h，用Q来表示。

当流体量以体积表示时称为体积流量；当流体量以质量表示时称为质量流量；当流体量以能量表示时称为能量流量。

2、流体Fluid是与固体相对应的具有流动性的一种物体形态，包括气体和液体。

3、流量计量Flow Metering对在一定通道内流动的流体的流量进行测量。

燃气领域的流量计量根据需求主要分为外部交接计量（贸易计量）和内部管理计量（比对计量）。

4、流量计Flowmeter指示被测流量或在选定的时间间隔内流体总量的仪表。

简单来说就是用于测量管道或明渠中流体流量的一种仪表。

按介质分为液体流量计和气体流量计。

5、气体流量计Gas Flowmeter计量气体流量的仪表。

安装在管路中记录流过的气体量。

6、智能气体流量计Intelligent Gas Flow Meter用于测量封闭管道中的气体流量并具有电子修正装置的流量计。

通过差压式、速度式、容积式流量变送器采集并输出与气体流量相关的可测量的流量信号，经过修正装置，通过已知的修正关系，对流量信号进行智能处理。

由流量传感器和修正装置组成。

修正装置包括运算系统、调节系统、显示系统和输入、输出系统以及管理系统等。

一般可显示标况流量和工况流量。

二燃气所涉及概念7、燃料Fuel指可燃烧的物质，燃烧时能产生热能或动力和光能主要成分为含碳物质或碳氢化合物的可燃物。

根据状态可分为固体燃料、液体燃料、气体燃料。

8、燃气Gas气体燃料的总称，它能燃烧而放出热量，供居民和工业企业使用。

主要有天然气、人工燃气（俗称煤气）、液化石油气和沼气、煤制气等。

9、天然气Natural Gas由低分子碳氢化合物组成的混合物，主要成分是甲烷（CH4）。

根据天然气来源一般可分为五种：气田气（或称纯天然气）、石油伴生气、凝析气田气、煤层气和页岩气。

单显示。
B3/G-FCM-Ⅰ系列罗茨表
A
B
罗茨低频流量传感器：
特点：1、前置放大器4根线。 2、在机械计数器上取脉冲信号。根据仪
表口径不同1个脉冲代表的工况m3
蓝线 流量信号线 白线 磁干扰警线 红线 电源3.0V 黑线 地线
S1 S2 V GND
用于双显示B3/G-CFCM/ B3/G-FCC系列罗茨 表在计数器端部末端传动齿轮取低频信号。
出厂资料追溯5年） 5. 生产日期： 6. 仪表口径： 7. 生产厂家：
仪表 信息
型号规格
工作压力 流量范围 出厂编号 生产日期 仪表口径 厂家
18
仪表信息举例一：
GXX-FCM-I系列罗茨流量计
天信集团的发展离不开您的支持和信赖！
显示 工况 总量
显示 工况 总量
一、产品浏览 ：罗茨流量计系列
基本型
显示：标况体积总量
压力、温度、标况瞬 时流量、工况瞬时流 量、电池电量
电池:使用5年
FCM-Ⅰ、Ⅲ补偿型
CFCM-Ⅰ双显示型
罗茨系列
CTR
-CFCM
-FCM
原产品
-CFCM
-CTFC-B
-CTFC-G
B3/G-FCM-Ⅰ系列罗茨表
C B
罗茨流量传感器：
1、（图2）罗茨表前置，又叫韦根前
置（用于07年-09年3月之前）
特点：1、前置放大器5根线。
2、转子旋转1周输出1个脉冲信号
蓝线 流量信号线 S1
白线 磁干扰警线 S2
红线 电源3.0V
V
黑线 地线
GND
黄线 正反转判断线 CA
A、B结构用于09年3之后B3/G-FCM系列罗茨表

对液体
被校表系数 ＝
被校表脉冲（频率） 标准表脉冲（频率）
X 标准表系数
速度式流量计的检定
对气体
被校压力 标准压力 标准温度 被校温度 被校表脉冲（频率）
被校表系数 ＝
X
X
X 标准表系数 标准表脉冲（频率）
速度式流量计的检定
4、每个检定点的平均仪表系数
5、流量计的仪表系数（平均仪表系数） 6、线性度（最大示值误差） 7、重复性
1、流速：m/s，工业上常用范围 气体几米/秒～几十米/秒 液体零点几米/米～几米/秒
2、流量：单位时间内通过管道截面的流体量 体积流量qv， 单位L/h，m3/h 质量流量qm， 单位kg/h，t/h
流量测量基本概念
流速与流量的转换关系（圆形满管）：
qv Au

4
Du
2
qv——体积流量，m3/s u ——流速，m/s A ——管道横截面积，m2 D ——圆形管道直径，m
流量计量中常用物性参数
压力表类型 绝对压力（绝压）——真实压力
表压+ 绝对压力＝大气压＋表头压力
负压差压 绝对压力＝大气压－负压
流量计量中常用物性参数
二、流量测量中常用物性参数
标准状态—— 1个标准大气压，20 ℃ 1、密度：单位体积内物质的质量 kg/m3 标准状态下水的密度 1000kg/m3 空气密度 1.2kg/m3
流量测量基本概念
国际SI单位制
qv Au

4
Du
2
对常用流量单位，转换关系如下
qv

4
D u 0.0036
2
流量qv单位 m3/h，管径D单位 mm
流量测量基本概念 2

流量计基础必学知识点
流量计是一种用来测量液体或气体的流量的仪器。

在学习流量计的基
础知识时，以下几个方面是必学的：
1. 流量的定义：流量是指单位时间内通过某一给定截面的液体或气体
的体积或质量。

流量的单位有立方米/秒、升/分、升/小时等。

2. 流量计的分类：根据测量原理和工作方式的不同，流量计可以分为
多种类型，如差压流量计、涡街流量计、磁性流量计、质量流量计等。

3. 差压流量计：差压流量计是一种常见的流量计，基于测量流体通过
管道产生的压力差来计算流量。

常见的差压流量计有孔板流量计、流
量喇叭、涡轮流量计等。

4. 涡街流量计：涡街流量计是一种测量液体或气体流量的仪器，其原
理是利用流体通过涡街产生的压力脉动来计算流量。

涡街流量计具有
良好的准确性和可靠性。

5. 磁性流量计：磁性流量计使用电磁感应原理来测量液体或气体的流量。

它通过测量流体中的电磁感应产生的压力来计算流量。

磁性流量
计适用于各种液体和气体的测量。

6. 质量流量计：质量流量计是一种通过测量物质通过管道的质量来计
算流量的仪器。

质量流量计具有高精度和稳定性，并且不受流体密度
变化影响。

7. 流量计的选择和安装：在选择流量计时，需要考虑测量对象、测量
范围、精度要求等因素，并根据实际情况选用适当的流量计类型。

在
安装流量计时，需要注意流体流速、管道直径、安装位置等因素。

以上是流量计基础的必学知识点，了解这些知识可以帮助你更好地理解和应用流量计。
