嵌入式系统设计实例

比较简单的嵌入式项目实例在这个嵌入式时代，各种电子设备的出现使得人们的生活变得更加丰富多彩。

而在这些设备背后，隐藏着数不尽的嵌入式项目。

嵌入式项目是指将电子设备内部的控制程序与硬件设备相结合的一种技术。

这种技术的最大特点就是实现了设备的小型化和高效化。

下面我将给大家展示一些比较简单的嵌入式项目实例。

1. 以太网控制LED灯该项目利用Arduino控制以太网通信制作了一个可以通过互联网远程控制LED灯的小型网络设备。

在Web端发送命令后，LED灯会被打开或关闭。

这个项目的实现过程非常简单，只需要一个Arduino板，一个以太网模块和连接器即可。

此外用户还需要编写相应的代码。

2. 遥控小车该项目是基于STM32F1+H-Bridge驱动芯片设计的。

该小车配有红外传感器，可以通过遥控器控制驱动电机前进、后退、左转、右转等操作，还可以配合LCD显示器显示各种状态信息。

这个小车由于体积较小，因此可以被广泛应用在各种追求高精度、中短距离控制的地方。

3. 物联网环境监测系统该项目利用Arduino开发板和传感器构建了一个物联网环境监测系统，可以利用传感器测量温度、湿度、气压和二氧化碳等的数值，再搭配WiFi模块将数据传送至服务器。

用户在Web端可以轻松获取数据并生成图表，还可以进行数据分析和处理。

这个项目在农业、食品加工等领域中具有广泛应用的前景。

4. 茶叶智能包装系统该项目依托于STM32F10X的微控制器，并采用压电传感器实时监测茶叶包装袋的密封情况。

一旦出现裂口、破裂等问题，系统会自动停止运转，并通过语音提示警告。

该智能包装系统不仅提升了茶叶包装的工作效率和智能化程度，同时还保障了茶叶的品质和安全。

总体来说，这些项目虽然有不同的方向和用途，但都体现出了嵌入式系统的核心价值：小型化、高效化、自动化和智能化。

我想这也是嵌入式系统在未来能够拥有更广泛应用的重要原因。

嵌入式硬件项目开发实例
以下是一些常见的嵌入式硬件项目开发实例：
1. 智能家居系统: 开发一个可以控制家庭设备（如灯光、温度、安全系统等）的嵌入式系统，通过无线通信方式让用户可以通过手机或其他设备远程控制家庭设备。

2. 智能监控系统: 开发一个基于图像识别技术的嵌入式系统，可以实时监控并识别人脸、车辆等，配合报警系统可以实现安全监控。

3. 自动驾驶汽车: 开发一个基于嵌入式硬件的自动驾驶汽车系统，通过传感器获取车辆周围的信息并处理，实现自动驾驶功能。

4.智能健康监测设备: 开发一个可以监测人体各项生理指标（如心率、血压、体温等）的嵌入式设备，可以通过无线方式与手机或电脑连接并显示数据。

5. 物联网系统: 开发一个嵌入式系统，可以连接并控制多个物联网设备，实现智能家居、智能城市等功能。

6. 工业自动化控制系统: 开发一个嵌入式硬件系统，可以控制和监测工业生产过程中的各种设备，实现自动化生产。

以上是一些常见的嵌入式硬件项目开发实例，可以根据实际的需求和技术要求进行定制和改进。

嵌入式系统的设计原则技术设计实例嵌入式系统设计中，软件和硬件的接口问题经常困扰软件开发工程师。

正确理解接口在处理器与高级语言开发环境方面的约束条件，可以加速整个系统设计，并为改进系统的质量、性能和可靠性以及缩短开发周期和减少成本提供保证，本文从两个设计实例的比较入手，介绍了嵌入式系统的设计原则以及关于寄存器及其域的种种考虑。

嵌入式系统设计通常分为两个部分：硬件设计和软件开发。

这两部分任务通常由不同的设计小组负责，相互间很少有覆盖的地方。

由于软件小组很少涉足前面的硬件设计，采用这种方式进行开发经常会遇到问题，特别是硬件与软件开发环境之间的接口性能较差时，会导致系统开发时间延长、开发成本提高，最终推迟产品的上市。

最理想的解决方案是软件小组参与硬件设计，但是在时间安排、资金和人员方面往往又是不实际的。

一种变通的方法是创建一套硬件接口规范来加速软件开发流程。

从软件开发者的角度来理解最优化的硬件接口设计能有效地防止软件开发中出现不必要的硬件问题，这种方法对硬件设计流程造成的影响也很小。

嵌入式系统结构的一般模型从系统角度看，嵌入式系统是多种系统要素之间的很多接口的集合，这里罗列的主要资源是系统处理器。

处理器接口可以分成两大类，分别标识为本地总线和硬件总线。

值得注意的是，本文中的总线是根据处理器利用资源时的访问类型单独定义的，与具体的硬件连接没有对应关系。

本地总线是资源与处理器之间的接口总线，它允许无限制的连续访问。

无限制访问意味着处理器能够利用其内部数据类型（如字节、字和双字）访问一个资源的所有要素；连续访问是指所有资源要素占用的资源地址空间是连续的，中间没有任何间隔。

RAM和EPROM 就是与本地总线接口的常见范例。

硬件总线与资源的连接通常有某些限制，如大小、位置、寻址、地址空间或重定位等。

只接受字写入的I/O端口，或者使用前必须先作映射的PCI总线上的外围芯片是硬件总线接。

嵌入式技术课程设计案例嵌入式技术课程设计案例：智能家居控制系统一、项目背景随着人们生活水平的提高，智能家居逐渐成为现代家庭的重要组成部分。

智能家居控制系统能够实现对家庭设备的集中控制，提高生活便利性，降低能源消耗。

本项目旨在设计一个基于嵌入式技术的智能家居控制系统。

二、系统设计1. 硬件平台选择：选用STM32F103C8T6微控制器作为主控制器，该控制器具有丰富的外设接口和强大的处理能力。

2. 传感器模块：包括温度传感器、湿度传感器、光照传感器、烟雾传感器等，用于监测家庭环境参数。

3. 执行器模块：包括灯光控制器、窗帘控制器、空调控制器等，用于控制家庭设备的开关和调节。

4. 通信模块：采用WiFi模块实现控制器与手机APP的通信，采用Zigbee模块实现传感器与控制器之间的无线通信。

5. 人机界面：开发一款手机APP，实现远程控制家庭设备、实时监测家庭环境等功能。

三、系统实现1. 硬件平台搭建：根据设计要求搭建硬件平台，包括微控制器、传感器模块、执行器模块、通信模块等。

2. 传感器数据处理：编写程序实现传感器数据的采集和处理，将环境参数实时显示在APP上。

3. 执行器控制：编写程序实现执行器设备的开关和调节，如灯光亮度调节、空调温度调节等。

4. 通信协议制定：制定传感器与控制器、控制器与手机APP之间的通信协议，实现数据的有效传输。

5. APP开发：开发手机APP，实现用户界面的设计和功能开发，如设备控制、环境监测等。

四、系统测试与优化1. 功能测试：对系统进行功能测试，确保各模块正常运行，满足设计要求。

2. 性能测试：对系统进行性能测试，包括数据传输速率、稳定性等指标的测试。

3. 优化改进：根据测试结果对系统进行优化改进，提高系统性能和稳定性。

五、总结与展望本课程设计通过智能家居控制系统项目的实践，使我们深入了解了嵌入式技术的实际应用和系统开发流程。

在项目实施过程中，我们掌握了硬件平台的搭建、传感器数据处理、执行器控制、通信协议制定等方面的技能，提高了实际动手能力和团队协作能力。

简易嵌入式课程设计实例一、教学目标本课程旨在让学生了解和掌握简易嵌入式系统的基本概念、原理和设计方法。

通过本课程的学习，学生应能理解嵌入式系统的基本组成、工作原理和应用场景；掌握C语言编程和硬件描述语言的基本用法；学会使用嵌入式开发工具和实验设备进行系统设计和开发。

具体来说，知识目标包括：1.理解嵌入式系统的基本概念、特点和分类。

2.掌握嵌入式系统的基本组成、工作原理和应用场景。

3.熟悉C语言编程和硬件描述语言的基本用法。

4.了解嵌入式开发工具和实验设备的使用方法。

技能目标包括：1.能够使用C语言编写简单的嵌入式程序。

2.能够使用硬件描述语言进行简单的嵌入式系统设计。

3.能够使用嵌入式开发工具和实验设备进行系统调试和优化。

情感态度价值观目标包括：1.培养学生对嵌入式系统的兴趣和好奇心，激发他们学习嵌入式技术的热情。

2.培养学生团队合作精神和动手实践能力，提高他们解决实际问题的能力。

3.培养学生关注社会发展和新技术应用的意识，提高他们的创新能力和竞争力。

二、教学内容本课程的教学内容主要包括以下几个部分：1.嵌入式系统概述：嵌入式系统的定义、特点、分类和应用场景。

2.嵌入式系统组成：处理器、存储器、输入输出接口等。

3.C语言编程：变量、数据类型、运算符、控制结构、函数等。

4.硬件描述语言：Verilog/VHDL基本语法、逻辑门电路设计、简单数字电路设计等。

5.嵌入式系统设计：系统架构、模块划分、接口设计等。

6.嵌入式开发工具和实验设备：Keil、IAR、Proteus等工具的使用方法，实验设备的操作和调试技巧。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。

包括：1.讲授法：讲解基本概念、原理和设计方法。

2.案例分析法：分析实际案例，让学生了解嵌入式系统的应用场景。

3.实验法：让学生动手实践，提高他们的实际操作能力。

4.讨论法：学生分组讨论，培养他们的团队合作精神和解决问题的能力。

嵌入式毕业设计是一个涉及硬件和软件的综合项目，旨在培养学生掌握嵌入式系统设计和开发的基本技能。

以下是一个嵌入式毕业设计的示例：题目：基于ARM的智能家居控制系统一、引言随着人们生活水平的提高，对家居环境的要求也越来越高。

为了满足这一需求，智能家居控制系统应运而生。

本设计旨在通过ARM处理器和相关外设，实现一个智能家居控制系统的基本功能。

二、系统硬件设计主控制器：选择一款基于ARM Cortex-M4架构的微控制器，如STM32F4系列。

该微控制器具有高性能、低功耗、丰富的外设接口等特点，适用于智能家居控制系统的需求。

传感器模块：包括温度传感器、湿度传感器、光照传感器等，用于检测家居环境中的温度、湿度、光照等信息。

执行器模块：包括继电器、电机等，用于控制家电设备的开关、运行状态等。

通信模块：采用WiFi模块，实现与手机APP的通信，用户可以通过手机APP远程控制家居设备。

三、系统软件设计驱动程序：编写微控制器与传感器、执行器等外设的驱动程序，实现硬件设备的初始化和控制。

应用程序：基于嵌入式操作系统（如FreeRTOS），编写智能家居控制系统的应用程序。

应用程序包括温度控制、湿度控制、光照控制等功能，并根据传感器采集的数据实时调整家电设备的运行状态。

通信协议：实现与手机APP的通信协议，包括数据格式定义、通信协议设计等。

四、系统测试与调试硬件测试：对各个模块进行测试，确保硬件设备正常工作。

软件测试：对驱动程序和应用程序进行测试，确保软件功能正常。

系统调试：将各个模块集成到一起，进行系统调试，确保整个系统能够正常运行。

五、结论与展望本设计实现了基于ARM的智能家居控制系统的基本功能，包括温度控制、湿度控制、光照控制等功能。

通过本设计，学生可以掌握嵌入式系统设计和开发的基本技能，为未来的职业发展打下坚实的基础。

同时，本设计还可以进一步扩展功能，如增加语音识别、人脸识别等新技术，提高智能家居控制系统的智能化水平。

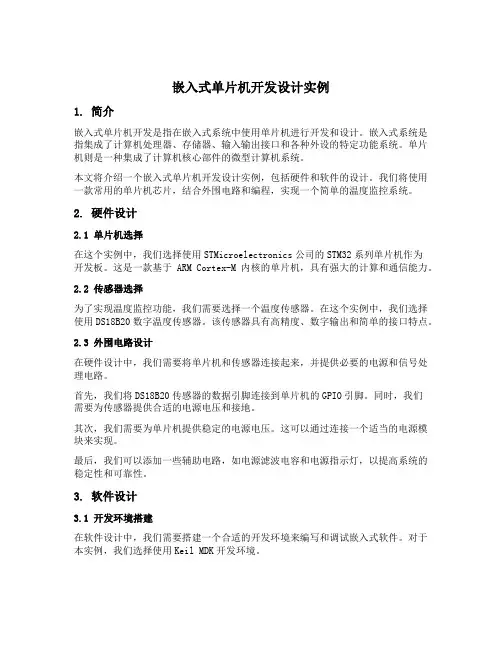

嵌入式单片机开发设计实例1. 简介嵌入式单片机开发是指在嵌入式系统中使用单片机进行开发和设计。

嵌入式系统是指集成了计算机处理器、存储器、输入输出接口和各种外设的特定功能系统。

单片机则是一种集成了计算机核心部件的微型计算机系统。

本文将介绍一个嵌入式单片机开发设计实例，包括硬件和软件的设计。

我们将使用一款常用的单片机芯片，结合外围电路和编程，实现一个简单的温度监控系统。

2. 硬件设计2.1 单片机选择在这个实例中，我们选择使用STMicroelectronics公司的STM32系列单片机作为开发板。

这是一款基于ARM Cortex-M内核的单片机，具有强大的计算和通信能力。

2.2 传感器选择为了实现温度监控功能，我们需要选择一个温度传感器。

在这个实例中，我们选择使用DS18B20数字温度传感器。

该传感器具有高精度、数字输出和简单的接口特点。

2.3 外围电路设计在硬件设计中，我们需要将单片机和传感器连接起来，并提供必要的电源和信号处理电路。

首先，我们将DS18B20传感器的数据引脚连接到单片机的GPIO引脚。

同时，我们需要为传感器提供合适的电源电压和接地。

其次，我们需要为单片机提供稳定的电源电压。

这可以通过连接一个适当的电源模块来实现。

最后，我们可以添加一些辅助电路，如电源滤波电容和电源指示灯，以提高系统的稳定性和可靠性。

3. 软件设计3.1 开发环境搭建在软件设计中，我们需要搭建一个合适的开发环境来编写和调试嵌入式软件。

对于本实例，我们选择使用Keil MDK开发环境。

首先，我们需要下载并安装Keil MDK软件。

然后，我们可以创建一个新的工程，并选择适当的单片机型号。

3.2 程序编写在软件设计中，我们需要编写一个程序来读取传感器的温度值，并将其显示在单片机的LCD屏幕上。

首先，我们需要初始化单片机的GPIO引脚和LCD屏幕。

然后，我们可以编写一个循环来读取传感器的温度值。

在循环中，我们首先发送一个读取温度的命令给传感器。

电机控制系统的嵌入式系统设计电机控制系统是嵌入式系统应用的一个重要领域。

嵌入式系统在电机控制中扮演着至关重要的角色，它们能够实时响应和处理多种信号和数据，以确保电机的准确运行。

本文将深入探讨电机控制系统的嵌入式系统设计原理和方法。

第一部分：嵌入式系统设计概述嵌入式系统是专门设计用于特定应用的计算机系统，与通用计算机系统相比，它们具有更强大的实时性、可靠性和稳定性。

电机控制系统需要嵌入式系统来实现对电机的精确控制和监测。

一个典型的电机控制系统包括传感器、执行器、嵌入式处理器、输入输出接口等组件。

第二部分：嵌入式系统设计原理1. 系统结构设计嵌入式系统设计首先需要确定系统的整体结构。

该结构应包括主控制器、数据采集模块、通信模块和功率模块等组件。

主控制器负责控制整个系统的运行，数据采集模块负责采集传感器数据，通信模块负责与外部设备进行通信，功率模块负责控制电机的电源供应。

2. 硬件选型在嵌入式系统设计过程中，选择合适的硬件平台对于系统性能和稳定性至关重要。

硬件选型应根据电机的具体要求进行，包括处理器性能、存储容量、通信接口等因素。

3. 软件设计嵌入式系统的软件设计是整个系统的核心。

软件设计应包括系统启动、数据采集、控制算法实现等功能。

通常使用C或C++语言进行编程，并结合相关的开发工具和平台进行。

第三部分：嵌入式系统设计方法1. 实时性保证电机控制系统对实时性要求非常高，因此在嵌入式系统设计中需要采用合适的实时调度算法，如周期性调度算法或优先级调度算法，以确保任务能够按时响应。

2. 电机控制算法设计电机控制算法是嵌入式系统设计中的重要部分。

根据电机的不同类型和应用场景，可以采用各种控制算法，如PID控制器、模糊控制器或神经网络控制器等。

3. 接口设计嵌入式系统需要与外部设备进行通信，因此需要合适的接口设计。

常见的接口包括串口、CAN总线、以太网等。

接口设计应考虑到数据传输速率、可靠性和兼容性等因素。

第四部分：嵌入式系统设计实例以一个直流电机控制系统为例进行具体的嵌入式系统设计实例。

嵌入式课程设计实例分享一、教学目标本课程的教学目标是使学生掌握嵌入式系统的基本原理和设计方法，能够独立完成简单的嵌入式系统设计与开发。

具体目标如下：1.理解嵌入式系统的概念、特点和应用领域；2.掌握嵌入式系统的基本组成和工作原理；3.熟悉嵌入式处理器、嵌入式操作系统和嵌入式编程语言；4.了解嵌入式系统的设计流程和开发工具。

5.能够使用嵌入式处理器和开发板进行实验；6.掌握嵌入式系统的设计方法和步骤；7.能够编写嵌入式软件和硬件描述语言；8.具备嵌入式系统项目管理和团队协作能力。

情感态度价值观目标：1.培养学生的创新意识和解决问题的能力；2.增强学生对嵌入式系统的兴趣和热情；3.培养学生具备良好的职业素养和团队协作精神。

二、教学内容根据课程目标，教学内容主要包括以下几个方面：1.嵌入式系统概述：嵌入式系统的概念、特点、应用领域和发展趋势；2.嵌入式系统基本组成：嵌入式处理器、存储器、输入输出接口等；3.嵌入式系统工作原理：嵌入式处理器的工作原理、指令系统、中断处理等；4.嵌入式操作系统：嵌入式操作系统的概念、特点、分类和应用；5.嵌入式编程语言：C语言、汇编语言、硬件描述语言等；6.嵌入式系统设计流程：需求分析、硬件设计、软件设计、系统集成和测试；7.嵌入式系统开发工具：集成开发环境、编译器、调试器等。

三、教学方法为了达到课程目标，我们将采用以下教学方法：1.讲授法：通过讲解嵌入式系统的相关概念、原理和知识，使学生掌握基本理论；2.案例分析法：分析典型的嵌入式系统案例，使学生了解实际应用和设计方法；3.实验法：引导学生动手实践，培养学生的实际操作能力和创新意识；4.讨论法：学生进行小组讨论，激发学生的思考和团队合作精神。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选择权威、实用的嵌入式系统教材，为学生提供系统性的学习资料；2.参考书：提供相关的嵌入式系统参考书籍，丰富学生的知识体系；3.多媒体资料：制作课件、教学视频等多媒体资料，提高课堂教学效果；4.实验设备：准备嵌入式开发板、处理器等实验设备，为学生提供实践机会。

时间触发嵌入式系统设计模式实例时间触发是一种在嵌入式系统设计中常用的设计模式，它可以用来实现按照一定的时间间隔或者在特定的时间点执行一些任务或者事件。

时间触发模式广泛应用于很多领域，比如物联网、工业自动化等。

在本文中，我们将介绍一些时间触发模式的实例以及它们在嵌入式系统中的应用。

1.定时器定时器是最常见的时间触发模式之一，它可以在设定的时间间隔内反复触发一个任务或者事件。

比如，在一个温室控制系统中，我们可以使用定时器来定时检测温度并控制温室的加热和通风系统。

定时器可以通过硬件定时器或者软件实现，计时的精度可以根据具体应用的需求进行选择。

2.时间轮时间轮是一种高效的时间触发模式，它将时间划分为多个时间槽，并在每个时间槽中存放需要执行的任务或者事件。

时间轮可以以固定的速度旋转，每次旋转时执行当前时间槽中的任务。

时间轮可以实现对大量任务的高效管理，比如在一个实时操作系统中，可以使用时间轮来管理多个定时任务的触发和执行。

3.时钟中断时钟中断是一种在特定的时间点触发任务或者事件的时间触发模式。

在一些实时操作系统中，可以使用时钟中断来实现定时任务的触发和执行。

当时钟中断发生时，操作系统将暂停当前任务并切换到中断服务程序，执行相应的任务或者事件。

时钟中断的处理过程通常比较短，以确保实时性。

4.延时延时是一种简单的时间触发模式，它通过等待一定的时间来触发任务或者事件。

在一些需要控制时间间隔的应用中，比如定期发送心跳包，可以使用延时来实现。

延时可以通过硬件定时器或者软件实现，需要注意的是，延时的精度可能受到系统性能和负载的影响。

5.时序逻辑电路时序逻辑电路是一种基于时钟触发的电路设计方法，它利用时钟的上升沿或者下降沿来触发电路的状态变化。

时序逻辑电路广泛应用于数字系统设计中，比如处理器、存储器等。

时序逻辑电路可以实现复杂的时序逻辑功能，并保证电路的正常工作。

这里列举了一些常见的时间触发模式的实例，它们在嵌入式系统设计中都有广泛的应用。
