移动通信直放站

对私设移动通信直放站案件查处最近，关于私设移动通信直放站案件的查处，成为了公安部门和通信管理部门的关注焦点。

私设移动通信直放站违反了通信管理规定，不仅会对公众造成干扰与危害，也严重损害了移动通信运营商的正常营业活动。

因此，公安、通信管理部门联手查处私设移动通信直放站，维护了公共利益，促进了通信市场有序发展。

首先，私设移动通信直放站会对正常的通信运营造成干扰与危害。

通信直放站通过放大信号，使其可以传输到更远的地方。

但私设移动通信直放站品质不一，部分设备质量较差，使用不当或损坏可能会发生爆炸、火灾、电击等伤害事故，并干扰了公众正常的通信活动。

且私设移动通信直放站坐标不明，与合法通信设备发生信号冲突，有可能造成关键数据泄露，严重扰乱了通信市场秩序，阻碍了商业运营环境的良好发展，导致不良后果。

其次，私设移动通信直放站严重损害了通信运营商的正常营业活动。

移动通信运营商需要缴纳一定的业务承载费用，才有权益在特定频段内提供通信服务。

私设移动通信直放站无疑是对通信运营商利益的侵犯，不仅侵犯了通信业的市场规则，而且可能导致通信运营商的巨额损失，对于企业的家底和业绩造成直接打击。

针对此类违规行为，公安和通信管理部门开展了针对性的查处，采取强有力的措施加以打击。

如公安机关会在宣传扫黄打非专项行动同时，掌握手机卫士、特征监测等自主研发技术，对城市中容易出现私设移动通信直放站的地区进行协同作战，扩大维权力度。

同时，通信管理部门也联合公安机关加强执法监管，加大对私设移动通信直放站的检测和清理力度，对违规行为予以严格处罚。

现在，一些地方对此类违规行为的执法力度已经有了不俗的成效，得到了公众的拍手称赞。

综上所述，对私设移动通信直放站进行查处是非常必要的。

公安、通信管理部门将继续联手合作，完善相关监管措施，进一步提升依法行政的能力和水平，全面维护社会公序良俗和人民群众的利益。

期待未来，在更加严格的反黑反恶斗争、网络安全、科技极新产品应用、数字化治理和大数据管理中，中国能继续发挥好平衡利益、保护社会稳定的重要职能，为提高国家治理水平，深化改革发展贡献力量。

直放站移动通信的三个基本要素：终端，传输系统，交换系统。

直放站：同频双向放大的中继站，又称同频中继器。

传输方式是透明传输，功能是接受和转发基站与移动台之间的信号。

直放站的目的是信号覆盖，信号增强，信号的均匀分配。

直放站主要由施主天线，直放站主机，用户天线。

沟通基站和直放站间的上、下链路，一般采用方向性更强，增益高的定向天线。

直放站一般可获得80dB左右的增益。

（增益：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。

）直放站类型：无线直放站，光纤直放站，移频直放站，室内信号分布系统等。

光纤直放站的特点采用基站直接耦合方式；无线直放站的特点采用无线空间耦合方式；直放站和信源基站之间的接入有两种典型的方式：无线空间耦合方式和基站直接耦合方式。

中继方式的确定主要是解决信号的放大和传输问题。

直放机的组成双工器，过滤器，低噪器，选频模块，功放模块。

室内信号分布可分为天馈分布系统和光纤分布系统；信号的覆盖方式解决的是信号的分配问题；直放站考虑的三个方面：接入方式，中继方式，覆盖方式。

室内信号分布系统可分为4种解决方案：1、无源天馈分布系统；2、有源天馈分布系统；3、无线接入的室内分布系统；4、光纤室内分布系统；（有源天馈分布系统是在无源天馈系统上加入功率直放机系统的产品）干扰保护比（1）同频干扰保护比C/I要求C/I》9dB 工作中一般加入3dB的余量要求C/I》12dB（2）邻频干扰保护比C/A要求C/A》-9d B 工作中一般加入3dB的余量要求C/A》-41dB(记住这几个数值，重点) 跳频技术的优点1、频率分集；2、干扰源分集；跳频技术分为基带跳频和射频跳频；基带跳频通过腔体合成器；射频跳频通过混合合成器；（重点）DT测试的主要设备包括：测试软件，测试手机，笔记本电脑，电子地图，测试车辆，GPS定位仪等。

CQT测试原则：一类城市40个测试点；二类城市30个测试点；三类城市20个测试点；其中80%为室内测试点，必须包括飞机候机楼，火车站候车室，会展中心1—3个，市区内重点旅游点1—2个，三级以上酒店占20%，大型商场/餐饮/娱乐场所占20%，高居写字楼占10%，居民小区占10%，其他测试点均匀分布。

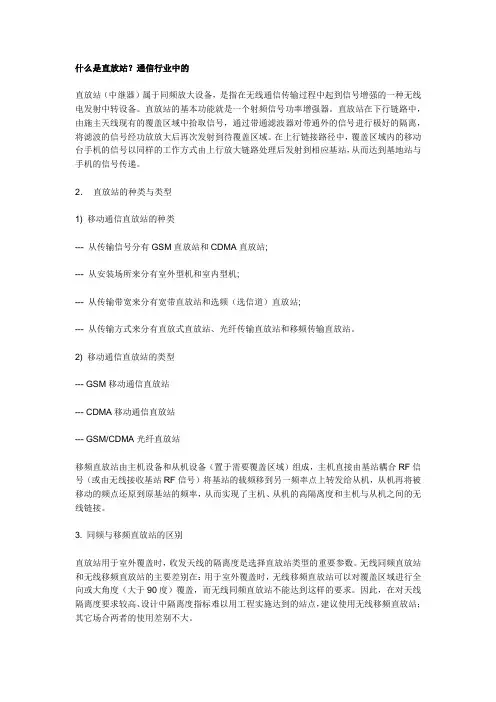

什么是直放站？通信行业中的直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

2．直放站的种类与类型1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

2) 移动通信直放站的类型--- GSM移动通信直放站--- CDMA移动通信直放站--- GSM/CDMA光纤直放站移频直放站由主机设备和从机设备（置于需要覆盖区域）组成，主机直接由基站耦合RF信号（或由无线接收基站RF信号）将基站的载频移到另一频率点上转发给从机，从机再将被移动的频点还原到原基站的频率，从而实现了主机、从机的高隔离度和主机与从机之间的无线链接。

3. 同频与移频直放站的区别直放站用于室外覆盖时，收发天线的隔离度是选择直放站类型的重要参数。

无线同频直放站和无线移频直放站的主要差别在：用于室外覆盖时，无线移频直放站可以对覆盖区域进行全向或大角度（大于90度）覆盖，而无线同频直放站不能达到这样的要求。

因此，在对天线隔离度要求较高、设计中隔离度指标难以用工程实施达到的站点，建议使用无线移频直放站；其它场合两者的使用差别不大。

由上可见，直放站主要应用领域是无线通信传输无线通信传输工程，比如GSM、CDMA、SCDMA。

一、概述移动通信用直放站是双向同频（或异频）放大器，由于增益高，放大器的白噪声容易对通信网造成干扰，轻则影响基站接收机接收信杂比，降低接收机灵敏度，影响基站覆盖面，增加掉话率，在CDMA 系统中还会影响系统容量，重则整个基站打不通电话，因此压低直放站的白噪声电平是直放站是否干扰基站的关键，当然压低直放站的白噪声电平不是一件容易的事情，它与直放机的制造水平和工程水平直接联系在一起（国内只有福州飞毛腿科技有限公司等少数厂家较好地解决了这个问题）。

一般说来，要求到达基站接收机接收端白噪声电平低，就必须要求直放机发出的白噪声电平低，这就要求在制造设计直放机时要采用高质量放大器、高质量滤波器和在工程设计施工中采取措施压低噪声，当然也可以用减小直放机上行放大量的办法压低噪声，但这不能解决问题，因为直放机放大量不足，会影响直放站覆盖面，所以根本出路是提高直放机品质和工程施工质量。

下面我们就来分析一下如何提高直放机质量使直放站接入移动网不会影响网络优化指标，以及在直放机安装工程采取哪些措施可以防止直放站干扰基站。

二、直放机在移动通信网中接入状态图一如图一，这是一幅直放站接入基站的典型图示。

P 1为基站发射功率电平；P 信为基站接收直放站上行信号电平；P 杂为基站接收机接收到的直放站白噪声电平；P 空为空间原有的白噪声电平；P 2为直放机输入端接收到的下行信号电平；P 3为直放机下行输出的功率电平；P 5为直放机输出的上行功率电平；P 噪为直放机输出的上行白噪声电平；L 为基站发射机输出端到直放机输入端路径衰耗。

基 站L假设直放站下行增益为G下，直放站上行增益为G上，则P3=P1-L+G下因此G下=P3-P1+L=P3-P1+（L自+G基+G前向）L自为自由空间衰耗，L自=32.45+20lgƒ+20lgdG基为基站天线增益；G前向为直放站前向天线增益。

这就是说直放站的下行增益大小取决于直放站下行发射功率P3，基站下行发射功率P1和直放站到基站之间的路径衰耗L。

移动通信直放站移动通信直放站是指一种专门用于无线通信信号放大、转发、补偿以及室内覆盖等功能的设备。

它的主要作用是增强无线信号的传输效果，从而提升移动通信的质量。

在现代社会中，移动通信直放站已经成为人们日常生活的必备设备之一，对于保障人们的通信需求，促进社会发展和经济增长具有重大的意义。

一、移动通信直放站的基本原理为了让大家更好地了解移动通信直放站，我们首先需要了解其基本原理。

根据原理，移动通信直放站主要分为两类，即室内信号补偿型和室外信号放大型。

其中，室内信号补偿型直放站能够在信号传输过程中自动补偿信号的衰减，以保证信号在室内接收的质量和速度。

而室外信号放大型直放站则是通过放大信号的强度来提升信号接收的效果。

无线信号在经过长时间的传输和覆盖之后，会逐渐变弱和衰减，这时候就需要使用移动通信直放站来进行信号放大和补偿。

移动通信直放站的工作原理是：通过接收无线信号，将信号放大并重新发送到接收器中，将衰减的信号恢复到一个较强的状态，进而提高信号的传输质量和速度。

二、移动通信直放站的优点和应用领域使用移动通信直放站具有以下优点：1.提高通信质量。

移动通信直放站能够增强信号的传输效果，从而提高通信质量，减少通信中断和传输错误率。

2.提升室内覆盖。

在一些高层建筑、地下商场等室内场所，由于信号质量受到遮挡的影响，会出现信号不稳定或者完全无法接收的情况。

而使用移动通信直放站能够有效地弥补这些短板，提高手机的接收效果。

3.节约能源，降低成本。

使用移动通信直放站能够节约信号的传输能源和成本，减少了电力的消耗，节约了时间和资源，从而降低了企业的运营成本。

应用领域：移动通信直放站是一种广泛应用于不同场合的通信设备，其主要应用领域包括：1.办公楼、商场和酒店等大型建筑物。

由于这些建筑物的内部隔板和墙体对信号的传输有一定的限制，需要使用移动通信直放站来提高信号覆盖和传输质量。

这对于用户的通信需求，以及商家的交流和推销都非常重要。

直放站的作用及组成？直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。

一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

2. 直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

5G直放站原理解析1. 5G网络概述5G是第五代移动通信技术的简称，是对目前主流的4G技术的升级和演进。

与4G相比，5G在数据传输速率、网络容量、延迟、连接密度和能效等方面有了显著的提升，可以支持更多的用户和设备，为人们带来更快的网络体验和更广泛的应用场景。

5G网络由多个组成部分构成，其中之一就是直放站（Base Station），也被称为基站或基站设备。

直放站是5G网络的关键组成部分，负责与终端设备进行通信，并将数据传输到核心网中。

直放站的性能和部署方式对5G网络的覆盖范围、容量和速率等方面有重要影响。

2. 直放站的基本原理直放站是5G网络中与终端设备进行无线通信的关键设备，其基本原理涉及到信号的传输和接收、调制解调和多天线技术等方面。

2.1 信号传输和接收直放站通过天线将无线信号传输到终端设备，并接收终端设备发送的信号。

在5G网络中，直放站使用的是毫米波频段的信号，频率范围在30GHz至300GHz之间。

相比于4G网络中使用的低频信号，毫米波信号具有更高的传输速率和更大的带宽，但其传输距离较短，受到障碍物的影响较大。

因此，5G网络需要部署更多的直放站来提供更好的覆盖范围。

2.2 调制解调直放站在传输和接收信号时，需要对信号进行调制和解调。

调制是将数字信号转换为模拟信号，而解调则是将模拟信号转换为数字信号。

在5G网络中，直放站使用的调制技术主要有正交频分复用（OFDM）和正交频分多址（OFDMA）。

OFDM是一种将高速数据流分成多个低速子流进行传输的技术。

在OFDM中，直放站将数据流分成多个子流，并将这些子流分配到不同的频率上进行传输。

这种技术可以提高信号的传输效率和抗干扰能力，同时也可以支持多用户的同时传输。

OFDMA是在OFDM的基础上发展而来的，它将每个子流进一步分成多个子载波进行传输。

这种技术可以更好地适应不同用户的需求，提高频谱的利用率。

2.3 多天线技术直放站在5G网络中使用了多天线技术，主要包括多输入多输出（MIMO）和波束赋形（Beamforming）。

GSM移动通信直放站1、1无线同频传输型直放站系统概述无线同频传输型直放站具有高选择性、高增益、大功率等性能，采用的天线前后比较高，因此其应用范围非常广泛。

■HL-900GW系列直放机其对GSM系统整个频带的信号放大,只适用于施主方向基站较少的场合。

■HL-900GT系列直放机其对GSM系统频带信号进行信道选择性放大,适用于施主方向基站较多的场合。

直放站通过施主天线、双工器机接收单元，将基站的下行信号接收，之后经低噪声放大器放大、级间选带（选频）滤波、功率放大后，通过双工器和重发天线将已放大的信号发射出去，对需要覆盖的区域进行覆盖。

与此同时，直放站也以同样的方式，将覆盖区域移动台的上行信号进行接收、放大并重发给基站。

系统特性■选择频带（6-24MHz可选），适于多种频率、频带需要■系列化产品，可满足GSM900、GSM1800等多种系统的应用■不需要传输链路，投资相对较低■信道选择与宽带放大两种方式■具有增益自动设置和自动限幅技术，保证设备稳定工作■易于安装和维护■室外型产品，采用全封闭压铸外壳，适于室外环境工作■独特的磁饱和谐振恒压电源，抗电网及雷电冲击能力强主机实物图2.2微波转发型移频直放站系统概述随着移动通信的飞速发展，移动通信直放站的信号传输方式也不仅拘泥于无线同频传输和光纤传输方式，推出了新的具有其他方面优势的移频中继方式，与前两种方式相比它具有以下优点：可以采用全向覆盖，而不会出现同频自激；无需传输链路；可以实现远距离点对多址的信号传输等等。

移频直放站在移动通信传输链路较为紧张的情况下得到了广泛应用。

微波转发移频直放站充分利用空闲的频率资源，把900MHz的GSM频段移频到频段进行远距离点对多址的信号传输。

微波传输直放站的近端机把接收到的下行信号移频到微波频段内，通过微波天线传输给远端机，而把接收远端机传上来的上行移频信号还原为900MHz GSM频段的信号传输给基站。

微波传输直放站的远端机把接收到近端机传输过来的下行移频信号还原为900MHz GSM频段的下行信号，通过重发天线对预期的区域进行覆盖，而把接收到的900MHz GSM手机信号移频到相应的微波频段内通过微波天线传输给近端机，从而实现900MHz GSM信号远距离大面积边缘地区的传输覆盖。

直放站在移动通信系统中的应用在移动通信组网布局中，出于投资及地形地物等方面的考虑，会出现覆盖不到的地域，通常称为盲区或死角，如村镇、旅游风景区、公路、铁路、厂矿、隧道、小区、别墅等地方。

而解决这些问题的最经济、最有效、最直接的方法，就是采用移动通信中继设备——直放站（Repeater ），扩大和延伸基站的覆盖范围，提高现有网络设备利用率。

直放站有以下几种常见类型：无线直放站、光纤直放站、移频直放站。

第一节 各类直放站的使用一、无线直放站1）无线直放站的概念直放站实际上就是一个同频双向放大的中继站（Repeater ），用以实现接收和转发来自基站和移动用户的信号，其中有一类为无线直放站（RF Repeater ）。

它的主要特点是其信号的引入采用无线（射频）空间耦合方式，即通过采用施主定向天线从基站引入信号，所以直放站的站址处必须能接收到良好的基站信号。

其输出信号的频率与输入信号的频率相同，故其信道是透明的。

无线直放站主要由施主天线（对基站方向）、直放站主机、和用户天线（对用户方向）三个部分组成。

施主天线的作用是沟通基站和直放站间的上下链路，一般采用方向性强、增益高的定向天线。

用户天线用于覆盖区的信号发射和接收，一般采用定向板状天线。

直放站主机包括双工滤波器（Duplex ）、低噪声放大器（LNA-low noise amplifier ）、功率放大器（PA-power amplifier ）等。

前向放大器放大基站至移动台的下行信号（前向信号），反向放大器放大移动台至基站的上行信号（反向信号），由于上下行信号频率相差很大即双工间隔很大（如GSM900、CDMA800的双工间隔为45MHz ），可利用双工滤波器和前端滤波器方便地将两路信号分开。

室外直放站一般可获得80dB 以上的增益，覆盖距基站30km 以内的地区，主要为离基站不太远的村镇、公路、厂矿、旅游区等地域。

无线直放站接入信源基站的方式（空间耦合）使无线直放站无需另外架设传输线路，加快了建站速度、降低了工程投资，使之具有极高的性价比，同时还具有简单、易于安装、见效快等优点。

培训移动通信直放站系统移动通信直放站系统（Mobile Communication Repeater System），简称MCRS，是一种集成传输、射频放大、信号处理和控制的移动通信网络扩容技术。

随着移动通信系统用户数量的不断增加，扩容已经成为一个不能回避的现实问题。

移动通信直放站系统就是解决这一问题的有效手段之一。

MCRS是一个完整的系统，它由多个单元组成，包括信号接收单元、信号放大单元、信号过滤单元以及控制单元。

其核心部件是射频放大器，通过对信号进行特定的放大处理来提高信号质量和传输距离，从而补充移动通信系统的容量。

MCRS的工作原理类似于中继器，接收到来自基站的信号后，在系统内转发信号，达到扩容的目的。

培训移动通信直放站系统，就是让用户深入了解和掌握这种技术的方法和操作。

在培训中，学员除了了解MCRS的基本原理、工作模式、结构组成和技术指标等，还要学会如何安装、调试、运行和维护MCRS。

具体来说，培训内容包括以下几个方面：1. MCRS的基础知识。

学员需要了解MCRS的产生背景、特点和优势，以及与其他扩容技术的比较。

此外，还需了解MCRS的工作原理、物理结构、组成要素和技术指标等。

2. MCRS的安装调试。

学员需要学会MCRS的安装位置、安装方法、连接模式和安全注意事项等，进而掌握信号衰减、干扰消除、回音消除等调试技术。

3. MCRS的运行管理。

学员需要了解MCRS的常见故障，以及相应的排除方法。

同时还需要学习MCRS的运行监控、指标评估和报表输出等管理技术。

4. MCRS的维护保养。

学员需要学会维护MCRS的各个组成单元，对其进行定期检测、清洁、保养等。

同时，还需要学会应对紧急情况，及时进行故障排除和修复工作。

总之，培训移动通信直放站系统是一项非常有意义的任务，它可以加强移动通信人员的技术实力，并为移动通信系统的扩容提供有力支持。

需要注意的是，在实践操作中，要时刻注意安全、保护设备，确保工作顺利进行。

移动通信直放站在当今这个信息高速传递的时代，移动通信已经成为我们生活中不可或缺的一部分。

无论是与亲朋好友保持联系，还是获取各种资讯，都离不开稳定、高效的移动通信网络。

而在这个庞大的通信体系中，移动通信直放站扮演着一个相当重要的角色。

那么，什么是移动通信直放站呢？简单来说，移动通信直放站就是一种用于增强移动通信信号的设备。

它能够接收来自基站的信号，经过放大处理后，再发射出去，从而扩大信号的覆盖范围，提高信号的强度和质量，让那些原本处于信号盲区或者信号较弱区域的用户也能够享受到良好的通信服务。

移动通信直放站的工作原理其实并不复杂。

它就像是一个信号的“中继站”。

当基站发出的信号在传播过程中遇到障碍物或者因为距离过远而衰减变弱时，直放站会接收到这些微弱的信号。

然后，通过内部的放大器、滤波器等组件，对信号进行放大、滤波等处理，去除掉一些干扰和噪声，使信号变得更清晰、更强。

最后，经过处理的信号会再次被发射出去，覆盖到原本信号不好的区域。

移动通信直放站的类型多种多样，根据不同的分类标准，可以分为不同的种类。

按照传输方式来分，可以分为无线直放站和有线直放站。

无线直放站是通过接收空中的无线信号来工作的，它安装方便，但容易受到外界干扰。

有线直放站则是通过电缆等有线连接方式接收基站信号，信号相对更稳定，但安装可能会稍微复杂一些。

按照频段来分，又可以分为 GSM 直放站、CDMA 直放站、WCDMA 直放站、LTE 直放站等等，分别对应不同的移动通信制式和频段。

移动通信直放站具有很多优点。

首先，它能够快速有效地解决信号覆盖问题。

在一些偏远地区、山区或者建筑物密集的区域，建设新的基站可能成本高昂且难度较大，而安装直放站则相对简单快捷，可以在较短的时间内改善信号状况。

其次，直放站的成本相对较低。

与建设新的基站相比，直放站的设备成本和安装维护成本都要低很多，能够为运营商节省大量的资金。

此外，直放站还具有灵活性高的特点。

它可以根据实际的信号需求，灵活地调整安装位置和覆盖范围，更好地满足用户的需求。

移动通信光纤直放站的构建方法由于光纤直放站传输距离长，避免了同频干扰可全向覆盖因而选址方便，且信号传输不受地理条件限制，特别适于边远城镇和地形复杂的山区。

移动通信直放站光纤传输系统大体可以组成三种应用方式：1、普通方式：这种方式多用于光缆中有现成多余备用光纤对的情况。

2、波分复用方式：如光纤中的1.3μm波长窗口已经被其他信号占用时，可以通过波分复用器将直放站信号复用到1.55μm波长的窗口上，实现直放站信号与其他信号同纤传输，3、一发两收方式：如果传输距离不太远，且话务量不大的两个地方都需要采用直放站，则可利用光纤分路器给成一发两收方式。

附光路参数光纤：G.652单模光纤（对于1.55μm波长，适于采用G.652单模光纤）光源：1.3μm/1.55μm波长激光器组件入纤光功率：≥3dBm(1.3μm波长) ≥0dBm(1.55μm波长)光检测器：Pin接收组件连接器：APC/FC,PC/FC射频参数频率范围：800MHz -1000MHz输入电平：下行：-20dBm 上行：-20dBm - -60dBm阻抗：50Ω射频电缆接口：SMA传输指标光接收灵敏度：（传输载噪比≥24dB）路数（CH）8 16 24 32 40 48光功率（dBm）：-30 -28.5 -27.6 -27 -26.5 -26.1接收端AGC范围：20dB（相当于10dB光衰减）传输带宽：890MHz-960MHz（±0.5dB） 800MHz-890MHz（±0.5dB）输出电平：下行：-20dBm 上行：-20dBm - -60dBm两频三阶互调产物：≤-38dBc噪声系数：≤5dB（光接收机噪声底为-126dBm/CH）输入输出阻抗：50Ω驻波比：≤1.5指示与告警发端：无光告警（红灯）、光源寿命告警（红灯）收端：无光告警（红灯）以上警告指示皆有告警电平（TTL低电平）输出电源 +12V 功耗 6W/端环境温度5℃ - 40℃摘自/technology/guangxian.htm。

直放站设备原理1直放站简介移动通信直放站是对移动通信信号直接放大的一种同频中继站。

它不改变原信号的频率，也不对信号所携带的信息作任何处理。

当然它会引起一些波形畸变和相位偏移。

在正常情况下这对通信没有明显得影响，但这也正是直放站要避免的问题，尽量使波形畸变更小和相位偏移更小。

我们知道GSM通信由上行信号和下行信号组成，又因为上行信号和下行信号的频段与方向不同，所要求的信号强度也不同，因此直放机必须具备对上下行信号分别进行处理的能力。

1.1直放站系统直放站系统分为三个部分，两个接口。

第部分第二部分第二部分图9-1直放站系统第一部分是基站（微蜂窝）。

它的功能是提供下行信号接受上行信号，并对信号作一定处理。

第二部分是直放站。

它是直放站系统的核心设备。

它的功能是对上下行信号作放大处理。

第三部分是目标覆盖区域。

在系统未开通前，目标覆盖区域为移动通信盲区, 或目标覆盖区域通话效果很差。

第一个接口是基站（微蜂窝）与直放机的接口。

该接口担负基站与直放机之间的通信任务。

基站的下行信号经过该接口到达直放机；手机的上行信号经过该 接口传到基站。

根据实际情况，该接口可以是无线接口也可以是有线接口。

无 线接口是通过基站收发天线与直放机收发天线之间的通信实现的。

直放机收发 天线通常是收发合一的，一般由高增益的定向天线来担任，如八木天线，平板 天线，栅格天线等。

有线接口则是通过电缆将微蜂窝与直放机直接相连而成。

第二个接口是直放机与目标覆盖区域的接口。

该接口只能是无线接口。

它通过 重发天线将下行信号发射到空间，供手机接收；同时收集手机上行信号送至直 放站。

1.1.1直放站的工作原理施主天线（或通过电缆）接收基站下行信号，然后通过环形双工器送入下行滤 波器，下行滤波器将滤除下行信号中的部分带外噪声。

之后下行信号进入下行 低噪放，下行低噪放具有抑制带内噪声，提升有用信号电平的功能。

低噪放具 有60dB 的增益。

低噪放的输出再通过下行滤波器滤除带外噪声后由下行功放放 大。

中国移动直放站设备网管接口规范1. 引言中国移动是中国电信业的领军企业之一，为了提升移动通信服务质量和扩大网络覆盖范围，引入了直放站设备来增强无线信号的传输能力。

为了方便运维管理和设备互联互通，中国移动制定了直放站设备网管接口规范，从而确保设备之间的数据交互和管理功能的一致性。

本文档将介绍中国移动直放站设备网管接口规范的相关要求和规范内容。

2. 接口连接2.1 网络连接直放站设备通过有线网络连接到网管服务器。

网管服务器可以通过本地局域网或者远程网络与直放站设备进行通信。

网络连接必须稳定可靠，并且能够满足对设备传输的实时性要求。

2.2 接口类型直放站设备网管接口可根据具体需求采用不同的接口类型，包括以太网接口、RS232串口和RS485串口等等。

接口类型应与直放站设备的硬件设计相匹配，并且能够满足带宽和数据传输速率的要求。

2.3 接口协议直放站设备和网管服务器之间的通信需要使用统一的接口协议。

中国移动制定了基于TCP/IP协议栈的自定义协议，用于实现设备和网管服务器之间的数据传输和管理功能。

3. 网管功能3.1 设备监控网管服务器能够对直放站设备进行实时监控，并获取设备的运行状态、故障信息等相关数据。

监控功能包括设备的在线状态、工作温度、电源状态、信号强度等指标。

3.2 配置管理网管服务器能够通过网管接口向直放站设备下发配置指令，实现参数的配置和修改。

配置管理功能包括设备的IP地址设置、射频工作参数的调整、系统日志的管理等。

3.3 告警管理网管服务器能够接收直放站设备上报的告警信息，并对告警进行识别、分类和处理。

告警管理功能包括告警的展示、告警级别的设定、告警的清除和历史告警的存储等。

3.4 性能统计网管服务器能够对直放站设备的性能指标进行统计和分析，如设备的信号覆盖范围、数据传输速率等。

性能统计功能可用于系统性能评估和优化。

4. 数据交互4.1 数据上传直放站设备可周期性向网管服务器上传实时数据，如设备的工作状态、性能统计数据等。

直放站设备原理1 直放站简介移动通信直放站是对移动通信信号直接放大的一种同频中继站。

它不改变原信号的频率，也不对信号所携带的信息作任何处理。

当然它会引起一些波形畸变和相位偏移。

在正常情况下这对通信没有明显得影响，但这也正是直放站要避免的问题，尽量使波形畸变更小和相位偏移更小。

我们知道GSM通信由上行信号和下行信号组成，又因为上行信号和下行信号的频段与方向不同，所要求的信号强度也不同，因此直放机必须具备对上下行信号分别进行处理的能力。

1.1 直放站系统直放站系统分为三个部分，两个接口。

图9-1 直放站系统第一部分是基站（微蜂窝）。

它的功能是提供下行信号接受上行信号，并对信号作一定处理。

第二部分是直放站。

它是直放站系统的核心设备。

它的功能是对上下行信号作放大处理。

第三部分是目标覆盖区域。

在系统未开通前，目标覆盖区域为移动通信盲区，或目标覆盖区域通话效果很差。

第一个接口是基站（微蜂窝）与直放机的接口。

该接口担负基站与直放机之间的通信任务。

基站的下行信号经过该接口到达直放机；手机的上行信号经过该接口传到基站。

根据实际情况，该接口可以是无线接口也可以是有线接口。

无线接口是通过基站收发天线与直放机收发天线之间的通信实现的。

直放机收发天线通常是收发合一的，一般由高增益的定向天线来担任，如八木天线，平板天线，栅格天线等。

有线接口则是通过电缆将微蜂窝与直放机直接相连而成。

第二个接口是直放机与目标覆盖区域的接口。

该接口只能是无线接口。

它通过重发天线将下行信号发射到空间，供手机接收；同时收集手机上行信号送至直放站。

1.1.1 直放站的工作原理施主天线（或通过电缆）接收基站下行信号，然后通过环形双工器送入下行滤波器，下行滤波器将滤除下行信号中的部分带外噪声。

之后下行信号进入下行低噪放，下行低噪放具有抑制带内噪声，提升有用信号电平的功能。

低噪放具有60dB的增益。

低噪放的输出再通过下行滤波器滤除带外噪声后由下行功放放大。
