佳能复印机代码大全3增加，偏压减小，复印品更浓07 DCB-C 彩色复印时显影偏压设定值增加，偏压减小，复印品更浓08 TRN-1 转印电流设定值增加，电流增加09 TRN-2 双面复印时转印电流设定值增加，电流增加10 SEP-1 分离电流设定值增加，电流增加11 SEP-2 双面复印分离电流设定值增加，电流增加12 AE AE斜率设定值增加，复印品变淡13 S-BUL 蓝色显影偏压中间值为 10014 S-GRN 绿色显影偏压中间值为 10015 S-BRW 棕色显影偏压中间值为 100操作/检验方式 * 4 *用复印浓度和数字键选择屏幕号，按 * 键操作开始00 CANCEL 停止BLANK SBMTR 动作01 BLANK 确认暴光灯亮02 ABMTR 确认阻滞辊驱动马达工作03 SRGINT 确认侧边马达工作04 HOPM-D 确认粉仓马达工作05 SC-INT 确认暴光系统马达工作06 DEV-RES 黑色显影器退齿合/CD单元齿合07 CD-SET CD单元设置空转方式08 AE-ADT AE扫描浓度09 ERROR E001，E002，E003 清除10 RAMINT RAM数据初始化11 LED-CK 确认操作面板LED点亮12 CDSLD 确认彩色粉供给电磁铁工作机器功能设定方式*5*用复印浓度键选择屏幕号，用数字键输入设定值，按*键注册设定值00 01 02 03 通用盒的尺寸注册04 AE标准方式建立 1=有AE 0=无AE05 标准方式建立 0=自动纸盒 1=2=纸盒1 3=纸盒2 4=纸盒306自动变盒机构有效/无效 0=无效 1=有效07自动关盒机构有效/无效 0=无效 1=有效08告警信息有无 1=有告警 2=无告警计数器方式*6*用复印浓度和数字键选择屏幕号，按*0和C/S清除计数器00彩印计数器 01红色复印计数器02蓝色复印计数器 03绿色复印计数器04棕色复印计数器 05清除带驱动电磁铁动作计数器06手送纸计数器 07盒1供纸计数器08 盒2供纸计数器 09盒3供纸计数器10盒4供纸计数器 11纸箱供纸计数器12双面复印供纸计数器佳能NP-3825自诊代码E000热敏电阻(THI)THI输出在电源ON后100秒内达不到100度加热器(H1)热保险(FU2)SSRE001DC控制器PCB热敏电阻THI的输出超过200度SSRDC控制器PCBE002热敏电阻在THI达到100度后,100秒内未达到170度加热器在THI达到170度后40秒内输出未达到175度热保险DC控制器E003 预热后THI输出降至150度以下E010主马达(M2)在主马达驱动信号产生后,主马达(DMDEAD)保持为"1"达1秒马达驱动器PCBE022DC控制器PCB在选择里显影器后,CD单元保持啮合状态达1.6秒,显影啮合传感器(PS3)为"1"显影器啮合传感器DC控制器PCB在CD单元被选择后,黑色显影器保持啮合达1.6秒E030计数器(CNT1)如当计数器ON时,计数器驱动信为"0"则正常.如当计数器OFF时,计数器驱动信号为"1"则正常DC控制器PCBE202曝光系统马达(PM1)在电源ON后,10秒内曝光系统初始动作未能完成曝光系统原始位置传感器在以下情况下将没有错误码显示,但操作面板上所有键均被锁住AE后退动作在3秒内未完成，在曝光后5秒内,后退动作未能完成E204曝光系统马达(PM1)在电源ON以后10秒内曝光系统初始动作未能完成.DC控制器PCB曝光系统原始位置传感器在曝光后5秒内前进动作未能完成E210镜头原始位置传感器(PS4)开始起始旋转过20秒后将镜头镜头马达(M3)镜头电缆定位到DIRECT复印位置的操作未完成.DC控制器PCB按下COPYSTART键15秒后,设定复印倍率的操作仍未完成E220曝光灯(LA1)在曝光灯ON的同时LAON未变成"1",在曝光灯OFF同时LAON未变成"0"E240DC控制器PCB在主动CPU(Q101)和从动CPU(Q102Q103)之间出现通讯错误E401供纸马达(M2)供纸马达(MU)主轴上装有一标志,参照此标志遮断供纸辊传感器(S3)可以对M1的旋转进行监控.供纸辊传感器(S3)如果S3在1秒内不能进行ON/OFF两次以上,则显示此码E402传送带马达M1带时钟脉冲在200MS内低于规定值传送带马达时钟传感器(S4)E404排纸马达(M3)排纸马达时钟在200MS内低于规定值排纸马达时钟传感器(2)E411原稿传感器(S6)无纸时传感器输出为2.3V以上定位纸传感器(S7)E710DC控制器PCB当电源开关ON时,IPC(Q108)无法初始化E712DC控制器PCB与DF的通讯错误不能被清除DF控制器PCBDC电缆佳能NP-4050自诊码及维修代码E000 定影器不良，热敏电阻，SSR，DC控制器E001 热开关短路，SSR，直流控制器E002 热敏电阻，加热器，SSR，DC控制器E003 同上E004 SSR短路，加热器，温度调节器E010 主马达，马达驱动板，DC控制板E020 粉仓马达，墨粉传感器，显影器传感器，DC控制板E030 计数器，DC控制板E202 光学初始位置传感器，光学马达，马达控制板，DC控制板E203 光学马达，钢缆，马达驱动板，DC控制板E204 光学原稿先端传感器，马达驱动板，DC控制板E210 镜头原位传感器，镜头马达，DC控制器E240 DC控制器，CPU 信号不良E710 DC控制器E711 DC 控制器不良E712 DC控制板，DF控制板不良E800 动力下降电路不良E401 供纸马达不良E402 报警马达不良E403 送纸马达不良E411 原稿检测传感器不良E500 与复印机通信发生异常E510 马达脉冲信号OFF，E512，E514，E520，E530，E531，E535，E540 维修方式* 1 * DISPLAY 控制显示方式* 2 * I/O DISPLAY I/O显示方式* 3 * ADJUST 调整方式* 4 * <I>function</I> 动作/检修方式* 5 * USER OPTION 机器标准方式设定* 6 * COUNTER 计数器方式* 3 * 调整方式用上下键选择调整项目，用数字键输入设定值，用OK键记忆设定值1 LIGHT-BK 浓度5的暴光量范围80-215 增加数值，浓度变淡2 AE-SLOP AE倾角范围0-255 增加数值，浓度变淡3 REGIST 前端余白调整范围0-255 增加数值，空白增大4 LE-BLANK 前端欠缺幅度调整范围1-255 增加数值，幅度增加5 BRAKE-SC 光学系统停止位置调整范围1-50 增加数值，位置偏左6 GRID-N 栅极偏压调整范围0-63 增加数值，复印变深7 GRID-P 照相方式偏压调整范围0-63 增加数值，复印变深8 BIAS-N 黑色显影偏压范围0-63 数值增加，浓度变浅9 TRN-1 转印电流调整范围0-63 数值增加，电流增大10 TRN-2 双面转印电流范围0-63 数值增加，电流增大11 SEP-1 分离电流调整范围0-63 数值增加，电流增大12 SEP-2 双面分离电流范围0-63 数值增加，电流增大13 SZ1-ADJ 原稿尺寸调整1 范围0-255 设定原稿检测水平14 SZ2-ADJ 原稿尺寸调整2 范围0-255 设定原稿检测水平15 SZ3-ADJ 原稿尺寸调整3 范围0-255 设定原稿检测水平16 BK-BELT 工厂调整用17 DOC-STOP 原稿停止位置范围-7- +7 数值增加，原稿向右运转/检修方式* 4 *1 TONER-S 设置补充碳粉2 AE-ADJ AE扫描光量调整3 LCD-CHK 操作部LCD点亮4 ERROR 清除E000，E001，E002，E003，E004，E020废粉满5 SCANLAMP 暴光灯点亮6 HPPR-MTR 粉仓运转/第三对位离合器工作7 DISP-LED 操作部LED点亮8 BLANK 空白暴光灯LED点亮9 RAM-INIT RAM数据初始化计数方式 * 6 *用上下键选择屏幕画面，按画面显示的维修方式开关，同时按清除/停止键1 WEB 计数驱动电磁铁ON次数2 MANUAL 手工送纸次数3 CST-1 纸盒1送纸次数4 CST-2 纸盒2送纸次数5 CST-3 纸盒3送纸次数&nbsp;6 CST-4 纸盒4送纸次数7 TOW-SIDE 双面送纸次数8 OVERLAY 多重复印送纸次数9 DF DF原稿送纸次数ＮＰ６０１６佳能、爱普生打印机技术资料。

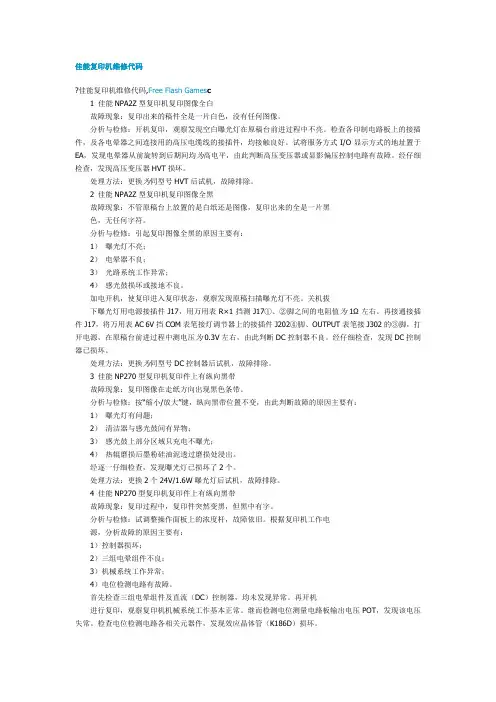

佳能复印机维修代码?佳能复印机维修代码,Free Flash Games c1 佳能NPA2Z型复印机复印图像全白故障现象：复印出来的稿件全是一片白色，没有任何图像。

分析与检修：开机复印，观察发现空白曝光灯在原稿台前进过程中不亮。

检查各印制电路板上的接插件，及各电晕器之间连接用的高压电缆线的接插件，均接触良好。

试将服务方式I/O显示方式的地址置于EA，发现电晕器从前旋转到后期间均为高电平，由此判断高压变压器或显影偏压控制电路有故障。

经仔细检查，发现高压变压器HVT损坏。

处理方法：更换为同型号HVT后试机，故障排除。

2 佳能NPA2Z型复印机复印图像全黑故障现象：不管原稿台上放置的是白纸还是图像，复印出来的全是一片黑色，无任何字符。

分析与检修：引起复印图像全黑的原因主要有：1）曝光灯不亮；2）电晕器不良；3）光路系统工作异常；4）感光鼓损坏或接地不良。

加电开机，使复印进入复印状态，观察发现原稿扫描曝光灯不亮。

关机拔下曝光灯用电源接插件J17，用万用表R×1挡测J17①、②脚之间的电阻值为1Ω左右。

再接通接插件J17，将万用表AC 6V挡COM表笔接灯调节器上的接插件J202④脚、OUTPUT表笔接J302的③脚，打开电源，在原稿台前进过程中测电压为0.3V左右，由此判断DC控制器不良。

经仔细检查，发现DC控制器已损坏。

处理方法：更换为同型号DC控制器后试机，故障排除。

3 佳能NP270型复印机复印件上有纵向黑带故障现象：复印图像在走纸方向出现黑色条带。

分析与检修：按“缩小/放大”键，纵向黑带位置不变，由此判断故障的原因主要有：1）曝光灯有问题；2）清洁器与感光鼓间有异物；3）感光鼓上部分区域只充电不曝光；4）热辊磨损后墨粉硅油泥透过磨损处浸出。

经逐一仔细检查，发现曝光灯已损坏了2个。

处理方法：更换2个24V/1.6W曝光灯后试机，故障排除。

4 佳能NP270型复印机复印件上有纵向黑带故障现象：复印过程中，复印件突然变黑，但黑中有字。

佳能复印机维修代码大全E000加热器断加热开关故障热敏电阻检测电源接通后一分钟未达到100度DC控制器故障SSR可控硅故障E001热敏电阻短路SSR故障热敏电阻输出超过200度DC控制器PCB故障E030计数器CN1短路计数器打开或关闭前立即检测DC控制器PCB故障打开为0,关闭为1正常E202扫描电机M2故障DC故障扫描初始位置传感器Q4故障扫描器通电后10秒后未完成,这时不显示任何编码,键AE回移3秒内未完成.曝光后5秒内未完成回移.E210镜头原位传感器Q1故障镜头电机M3故障DC故障E221灯调节器故障DC故障E400ADF控制器故障ADF电源故障与ADF通讯错误不能消除，检查ADF传感器和电机ADF传感器故障DC故障E500分页器故障选择控制器故障DC故障E700DC故障IPC(Q304)在通电后未能初始化与选件的连接GP405部分故障代码定影部分故障E00× 主灯700W,中间加温;副灯600W,2边加温;定影上辊加-900V清洁偏压清除上辊粘附的负极性墨粉E000 定影升温故障电源开关ON后4.5秒,主热敏电阻TH1检测到定影温度低于55度, J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC板或图象处理板故障E001 0001 主定影超温主热敏电阻TH1检测到定影温度超过220度达2秒,主热敏电阻TH1短路(J426白线≈0欧母,正常1000～1400K欧母);E001 0002 副定影超温副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2短路(J426黑线≈0欧母,正常40～50K欧母); J426(黑线,大约40～50K欧母)E001 0003 定影超温(副热敏电阻TH2开路) 副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2开路;E002 予热异常定影温度从达到40度后到75度在31秒以上;从达到75度后到100度在23秒以上;从达到100度后到120度在19秒以上;从达到120度后到140度在19秒以上;从达到140度后到160度在19秒以上;从达到160度后到170度在15秒以上E003 予热异常定影预热完成后,主/副热敏电阻TH1/TH2又检测到定影温度低于100度E004 0001 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒E004 0002 定影灯电源继电器异常定影灯电源继电器连续ON E005 定影清洁卷筒纸故障当定影清洁卷筒纸驱动电磁铁SL5的驱动计数器计数达到360,000次时(相当于145,000张A4纸)显示报警信息,超过规定数(480,000,相当于160,000张A4纸)机器停止运行,显示E005.电机故障E010 主电机M1故障电机启动9秒后,转速未能稳定(J102B-12的电机锁住信号M1LCK="1")正常旋转时电机转速偏离规定数达9秒J102B-12的电机锁住信号M1LCK,在用I/O＞DC-CON ＞P003-bit0检查时待机时;转速稳定时J102B-11的电机驱动信号M1D/, 在用I/O＞DC-CON ＞P005-bit0 检查时待机时;旋转时E014 定影电机M2故障电机启动1秒后,转速未能稳定(J115A-6的电机锁住信号M2LCK="1")正常旋转时电机转速偏离规定数达1秒J115A-6的的电机锁住信号M2LCK,在用I/O＞DC-CON ＞P003-bit2检查时待机时;转速稳定时J115A-7的电机驱动信号M2D/, 在用I/O＞DC-CON ＞P005-bit0检查时待机时;旋转时E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上,新机安装时加粉信号保持"0"达10分钟以上计数器故障E030 总计数器CNT1开路 J115-A10计数器驱动信号CNT1D/=0时,在用I/O＞DC-CON ＞P012-bit4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器J115-A12计数器驱动信号CNT2D/=0时,在用I/O＞DC-CON ＞P012-bit5 检查时检测到计数器CNT2开路E051 横向对位故障横向对位电机M9启动后,J102-A8横向对位传感器PS10未检测到横向对位原位信号;在用I/O＞DC-CON ＞P004-bit11 检查横向对位传感器PS10时检测到对位原位信号不为"0"E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数进入维修程序模式,选择COPIER＞ADJUST＞HV-PRI 检查数据是否偏离规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时),注:BD=LSYNCE110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度在用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁住信号M4LCK待机时;转速稳定时E191 DC板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 6次的间隔循环);通信数据8秒以上不更新(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 5次的间隔循环)E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常复合电源板J209-A5→J103-A8;J113-B11→J714-B10零交叉信号PZCDI=4频率间隔偏离允许范围E300 0000 下载的数据和复印机机型不符E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数值E315 0001 图象处理电路板的DRAM 电源ON时,图象压缩伸长用过程自诊断故障检查J723或J724的DRAME315 0002 图象处理电路板的DRAM 打印输出的图象数据符号化时出故障检查J723或J724的DRAME315 0003 图象处理电路板的DRAM 复印或FAX读取的图象数据符号化时出故障检查J723或J724的DRAME315 0004 图象处理电路板的DRAM 打印数据存储的图象数据符号化时出故障检查J723或J724的DRAM小型计算机系统接口(SCSI接口)板D1部分的故障码通过SCSI I/F 板使复印机具有扫描功能仅GP405/355/315机用小型计算机系统接口(SCSI=Small Computer System Inteface),IEEE1284标准双向并行接口E601 SCSI板与复印机电路板通信不良 SCSI的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SCSI板与复印机电路板通信不良通信初期检查时E601 0002 SCSI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI接口板发送应答信号E601 0008 SCSI板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAK.E601 0010 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRAM 向图象存储器DRAM写入图象数据时检测到写入不良检查J723或J724的DRAME605 图象处理电路板的DRAM 检测到图象存储器电池的电压太低检查J723或J724的DRAM与复印机电路板通信不良E674 FAX单元异常 FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良打印板(DPL I/F板)来的POWER-ON 信号未到图象处理电路板;打印板与系统母板间接触不良E677 0002 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006 PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内IPC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC与选购件的IPC通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与NE复印数据控制器-A1通信不良通信中途中断 J109-4,5E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障用COPIER＞I/O＞DC-CON ＞P011-bit0检查FM2LK锁住信号变化 J107-A5E805 0003 定影排风扇2(FM3)故障用COPIER＞I/O＞DC-CON ＞P011-bit1检查FM3LK锁住信号变化 J107-A8E805 0004 激光驱动冷却风扇(FM4)故障用COPIER＞I/O＞DC-信号变化 J112-B8E805 0005 激光扫描电机冷却风扇1(FM5) 用COPIER＞I/O＞DC-CON＞P011-bit3检查FM5LK锁住信号变化 J112-A8E805 0006 激光扫描电机冷却风扇2(FM6) 用COPIER＞I/O＞DC-CON＞P011-bit4检查FM6LK锁住信号变化 J112-A11E805 0007 清洁排风扇(FM7)故障用COPIER＞I/O＞DC-CON＞P011-bit5检查FM7LK锁住信号变化 J112-B14E805 0008 系统冷却风扇(FM8)故障用COPIER＞I/O＞DC-CON ＞P011-bit6检查FM8LK锁住信号变化 J112-B17E805 00010 低压电源冷却风扇1(FM10)故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM10LK锁住信号变化 J118-2E805 00011 低压电源冷却风扇2(FM11)故障用COPIER＞I/O＞DC-CON＞P011-bit12检查FM11LK锁住信号变化 J107-A5E805 00012 读取冷却风扇1(FM12)故障用COPIER＞I/O＞DC-CON＞P011-bit13检查FM12LK锁住信号变化 J104-A6E805 00013 读取冷却风扇2(FM13)故障用COPIER＞I/O＞DC-CON＞P011-bit14检查FM13LK锁住信号变化 J104-A9E805 00014 鼓组件冷却风扇1故障用COPIER＞I/O＞DC-CON ＞P011-bit8检查FM14LK锁住信号变化 J107-A5E805 00015 鼓组件冷却风扇2故障用COPIER＞I/O＞DC-CON变化 J107-A8E805 00016 鼓组件冷却风扇3故障用COPIER＞I/O＞DC-CON ＞P011-bit10检查FM16LK锁住信号变化 J119-8E805 00017 DC控制板冷却风扇4故障用COPIER＞I/O＞DC-CON＞P011-bit15检查FM17LK锁住信号变化 J112-B11E805 00018 光学扫描电机冷却风扇故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM18LK锁住信号变化 J104-A12佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。

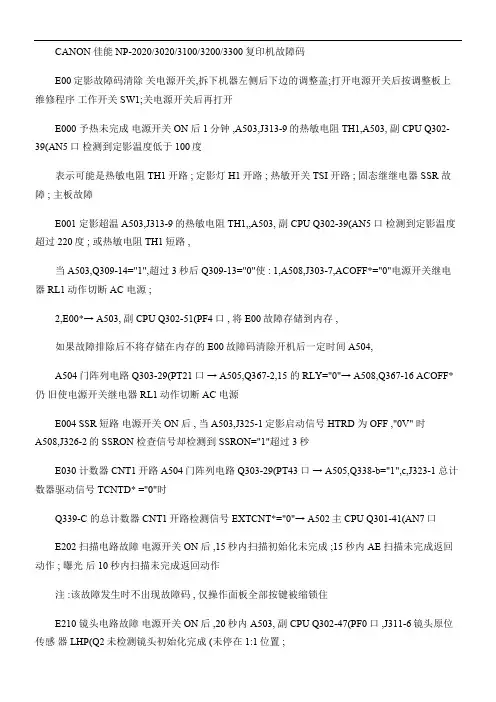

CANON 佳能 NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关,拆下机器左侧后下边的调整盖;打开电源开关后按调整板上维修程序工作开关 SW1;关电源开关后再打开E000 予热未完成电源开关 ON 后 1分钟 ,A503,J313-9的热敏电阻 TH1,A503, 副 CPU Q302-39(AN5口检测到定影温度低于 100度表示可能是热敏电阻 TH1开路 ; 定影灯 H1开路 ; 热敏开关 TSI 开路 ; 固态继继电器 SSR 故障 ; 主板故障E001 定影超温 A503,J313-9的热敏电阻 TH1,,A503, 副 CPU Q302-39(AN5口检测到定影温度超过 220度 ; 或热敏电阻 TH1短路 ,当 A503,Q309-14="1",超过 3秒后 Q309-13="0"使 : 1,A508,J303-7,ACOFF*="0"电源开关继电器 RL1动作切断 AC 电源 ;2,E00*→ A503, 副 CPU Q302-51(PF4口 , 将 E00故障存储到内存 ,如果故障排除后不将存储在内存的 E00故障码清除开机后一定时间 A504,A504门阵列电路 Q303-29(PT21口→ A505,Q367-2,15 的RLY="0"→ A508,Q367-16 ACOFF*仍旧使电源开关继电器 RL1动作切断 AC 电源E004 SSR 短路电源开关 ON 后 , 当 A503,J325-1定影启动信号 HTRD 为 OFF ,"0V" 时A508,J326-2的 SSRON 检查信号却检测到 SSRON="1"超过 3秒E030 计数器 CNT1开路 A504门阵列电路 Q303-29(PT43口→ A505,Q338-b="1",c,J323-1 总计数器驱动信号 TCNTD* ="0"时Q339-C 的总计数器 CNT1开路检测信号EXTCNT*="0"→ A502主 CPU Q301-41(AN7口E202 扫描电路故障电源开关 ON 后 ,15秒内扫描初始化未完成 ;15秒内 AE 扫描未完成返回动作 ; 曝光后 10秒内扫描未完成返回动作注 :该故障发生时不出现故障码 , 仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关 ON 后 ,20秒内 A503, 副 CPU Q302-47(PF0口 ,J311-6镜头原位传感器 LHP(Q2未检测镜头初始化完成 (未停在 1:1位置 ;按复印键后 ,20秒内镜头未到选定倍率位置 ; 或 A503, 副 CPU Q302-49(PF2口 ,302-2间隔挡光板原位传感器 SBHP(Q2未检测到间隔挡光板E221 曝光灯电路故障 A503, 副 CPU Q302-26(INT1,J311-603-5← J603-2零交叉信号 (ZXDP不稳定E400 ADF电路故障主板与 ADF 板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关 ON 后 A507,IPC(Q304无法初始化CANON 佳能 NP-2020/3020/3100/3200/3300复印机维修资料OPC 感光鼓直径:φ30毫米 ; 型号 :NPG-8;产品编号 :F43-4101-300单组份墨粉型号 :NPG-8墨粉 ; 产品编号 :F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器 ;SW1;R1,R2,R3的功能J51-9,VR1 → A502 J312-4→ J311-4→ J701-1 AE传感器增益 (AEGN调整J51-5,VR2→ A503 J312-8 AE传感器斜率 (AEAVL调整J51-3,VR3→ A503 J312-10 前沿空白 (PRWWA调整顺时针转动 VR3改变 GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-4,VR4→ A503 J312-9 第二页前沿空白 (PRWWAB调整顺时针转动 VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-2,VR5→ A503 J312-11 前沿对位 (RGAVL调整顺时针转动 VR5前沿对位宽度增大J51-6,SW1→ A506 J312-7维修程序工作开关 (SRSWJ51-10,R1→ A506 J312-3(AEMN R1断开取消电源 ON 时的 AE 功能优先J51-11,R2→ A506 J312-2(SZKL R2断开取消原稿检测功能J51-12,R3→ A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→ J801-7 鼓充电栅极电压 ON/控制信号 (GRDON/ GRDON/="1"时鼓充电栅极电压 =0,作为前沿空白消电 , 连续复印时纸间非图像区的消电A502,J305-2→ J801-6 鼓充电栅极电压调整电位器 VR301(GRAVL GRBC 调整标准鼓栅极电压 =-794±4VA503,J305-3→ J801-5 主充 /转印高压 ON/控制信号 (HVTON/A509,J305-4→ J801-4 高压单元供电 +24VAA503,J305-5→ J801-3 显影 AC 偏压 ON/控制信号 (ACBON/ 1300V p-pA503,J305-6→ J801-2 显影 DC 偏压调整信号 (DCBC/ (DCBC在 16~6V 之间变化, →高压单元J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化A509,J305-7→ J801-1 高压单元供电 GND主板 A503,J325-1(定影灯 SSR ON驱动命令信号HTRD +5V→ 定影灯 SSR -3(SSR -4 GND 定影灯 SSR -1, 2→ SSR 导通检测电路板CANON 佳能 NP-2020/3020/3100/3200/3300复印机测试 /调整维修程序工作模式 1, 按维修程序调整用电路板上的维修程序工作开关 SW1进入维修程序模式2, 用数字键 , 键入维修程序号→按分页 /分组键执行维修程序工作模式3, 再按分页 /分组键停止执行维修程序工作模式维修程序模式号 4, 按调整电路板上维修程序工作开关 SW1(或关电源开关退出工作模式 .0 AE传感器增益调整稿台上放试印稿1, 稿台放试印稿 , 用数字键 , 键入维修程序号 0 "AE传感器增益 (AEGN调整 "2, 按分页 /分组键 , 执行 AE 传感器增益调整 , 扫描曝光灯架将移动到 AE 测量点并使曝光灯ON 大约 8秒 ; 调整 VR1使显示值 =20(2.0V3, 按分页 /分组键 , 停止执行 AE 传感器增益调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;稿台上改换为放报纸1, 按分页 /分组键 , 扫描灯架移动到 AE 测量点曝光灯 ON 大约 8秒 , 将 AE 传感器读出的报纸稿的输出电压显示值记下2, 按分页 /分组键 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ; 页数显示为 "0"1 AE传感器斜率调整 3, 用数字键 , 键入维修程序号 1, "AE传感器斜率调整 "4, 按分页 /分组键 , 调整 VR2, 使 AE 传感器的输出电压显示值 =读出的报纸稿的显示值5, 按分页 /分组键 , 停止调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;2 电源频率显示例 :-05表示电源电压的频率 49.5Hz3 予曝光灯和主电机 ON4 操作面板全部 LED 灯 ON5 原稿尺寸传感器 -0输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V6 原稿尺寸传感器 -1输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V7 原稿尺寸传感器 -2输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0VAE 复印模式AE 模式原稿浓度扫描检测时 , 曝光灯电压固定在 70V;AE 传感器接受到的光越强输出电压越低 , 根据 AE 传感器输出电压控制直流显影偏压AE 传感器输出电压低于 1.0V 时保持在 1.0V; 超过 AE 传感器斜率调整电位器 VR2 AEAVL 的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL → A502 J324-3(模拟口 ,CPU 根据复印浓度调整电位器 HDVL 的电压 , 使 A502,J303-4曝光灯亮度控制信号 LINT 在 16~10V 之间变化→曝光灯控制板 J603-3 使灯控制板 J602-1,3的曝光灯电压在 165~100V 之间变化鼓充电栅极电压调整主板 A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL→高压单元 J801-6 GRBC 调整标准鼓栅极电压 =-794±4V显影偏压调整直流显影偏压在初始旋转 ;AE 检测 ; 扫描灯架返回 ; 最后旋转期间为 -320V操作面板上的复印浓度浓 /淡键可使 A503 J305-6的直流显影偏压控制信号 (DCBC在 16~6V 之间变化, →高压单元 J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化。
