一、初中物理电路类问题
1．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（ ）
A． B．
C． D．
【答案】C
【解析】
【分析】
【详解】
由题意可知，闭合开关S或者同时闭合开关S1、S2时，电动机工作，说明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，说明开关S3和S4并联。
A．由电路图可知，开关S、S1、S2中任意一个闭合时电动机都可以工作，故A不符合题意；
B．由电路图可知，开关S3、S4同时闭合时，警铃才工作，故B不符合题意；
C．由电路图可知，开关S或者同时闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，故C符合题意；
D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同时闭合时警铃才工作，故D不符合题意。
故选C。
2．下列电路正确的是 （ ）
A．
B．
C．
D．
【答案】C
【解析】
【分析】
【详解】
选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．
3．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变大，电压表V2的示数变小 B．电压表V2 的示数与电流表A的示数的比值不变
C．电流表A的示数变小，电压表V2的示数不变 D．电压表V1与电压表V2的示数之和不变
【答案】D
【解析】
【分析】
【详解】
A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，将滑动变阻器R2的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=UIR可知，电路中的电流变小，即电流表A的示数变小，故A错误；
B．由电压表V2 的示数变大、电流表A的示数变小可知，电压表V2的示数与电流表A的示数的比值变大，故B错误；
C．由=UIR可知，R1两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故C错误；
D．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V1与电压表V2的示数之和不变，故D正确。

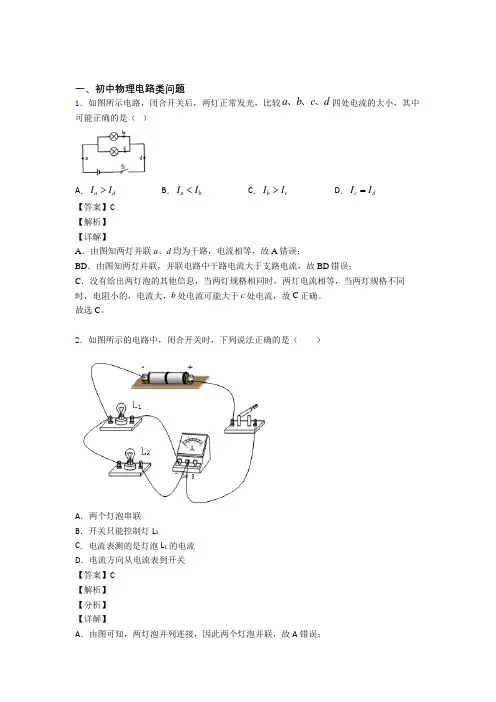

4．如图所示电路，闭合开关后，两灯正常发光，比较abcd、、、四处电流的大小，其中可能正确的是（ ）
A．adII B．abII C．bcII D．cdII
【答案】C
【解析】
【详解】
A．由图知两灯并联a、d均为干路，电流相等，故A错误；
BD．由图知两灯并联，并联电路中干路电流大于支路电流，故BD错误；
C．没有给出两灯泡的其他信息，当两灯规格相同时，两灯电流相等，当两灯规格不同时，电阻小的，电流大，b处电流可能大于c处电流，故C正确。
故选C。
5．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（ ）
A．灯丝断路 B．灯内部短路
C．开关接触不良 D．变阻器滑片接触不良
【答案】A
【解析】
【详解】
A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；
B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；
C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b 点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；
D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b 点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
6．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为
A．89R B．76R
C．910R D．67R
【答案】B
【解析】
【详解】
如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R，每个电阻由三个相同的块并联组成，设每块电阻阻值为Rx，则由并联电阻规律可知：
111113xxxRRRR
解得Rx=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为13R的电阻串联，则由串并联电阻规律可知总电阻为：
AB11721136RRRRR
故选B。
7．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是( )
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B正确；
C．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C错误；
D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。
故选B。
8．几位同学学习了欧姆定律后，根据I=UR，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
【答案】C
【解析】
【详解】
导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．
所以A，B，D错误，C正确．
故选C．
9．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是20Ω。当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是1U，R2和R3的功率之和是1.6W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是1P，已知R2∶R3=1∶3，1U∶1U =9∶5，11:PP =1∶25，下列结论正确的是（ ）
A．电源电压是8V B．R2的阻值是30Ω
C．电流表的最大示数是2.7A D．该电路的最大功率是27W
【答案】CD
【解析】
【分析】
【详解】
AB．第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1，如图甲。第二过程：当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，R1、R2、R3串联在电路中，电压表测量R1的电压，电压表示数是U1′，如图乙。 已知23:1:3RR，串联电路中功率比等于电阻比，所以23:1:3PP，R2和R3的功率之和是1.6W
P2 +P3=1.6W
所以
P2 =0.4W，P3 =1.2W
第三过程：当开关S1、S2和 S3都闭合，滑动变阻器的滑片在最左端时，R1、R2、R3 并联在电路中，电压表测量R1的电压，电压表示数是电源电压U， 电流表测量R1、R2的总电流，如图丙。
甲图，电压表示数是U1，R1的电压是U1，R1的功率是P1；丙图中电压表示数是U，R1的电压是U，R1的功率是P1 ′；11:1:25PP，对于同一导体
22111''111()()25PUUPUU
所以
115UU
所以
115UU
因为，R1和滑动变阻器R0的全部串联在电路中，所以
045UU
因为，R0 =20Ω，串联电路中电压比等于电阻比，所以
15ΩR
甲图，电压表示数是U1，R1的电压是U1，乙图，电压表示数是U1′，R1的电压是U1′，11:9:5UU又因为115UU，所以，119UU，所以乙图中
119UU
2389UUU
12318UUU
R1、R2、R3 串联在电路中，串联电路中电压比等于电阻比，15ΩR
2340ΩRR
已知23:1:3RR，所以
210R，330ΩR
又因为20.4WP，31.2WP，所以
2222UPR
220.4W10ΩU
解得
22VU
同理解得
36VU
所以
232V6V8VUU
又因为
12318UUU
所以
11VU
所以电源电压为
1231V8V9VUUUU
故AB错误；
C．甲乙都是串联电路，电阻大，电流小，丙是并联电路，电流大，电流表测量R1、R2的电流
119V1.8A5ΩUIR
229V0.9A10ΩUIR
339V0.3A30ΩUIR
电流表测量R1、R2 的电流，所以，电流表示数最大为
'121.8A0.9A2.7AIII
故C正确；
D．电路中并联电路电阻最小，电流最大，最大电流为
1231.8A0.9A0.3A3AIIII
所以电路最大功率为
9V3A27WPUI
故D正确。
故选CD。
