叉车型式试验知识

起重机械型式试验规程(试行)第一条为加强起重机械安全监察工作，规范起重机械型式试验，提高试验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。

第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式试验，具体见《起重机械型式试验目录》（附件1）。

第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式试验工作；地方各级质量技术监督部门负责监督检查。

第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式试验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式试验要求的。

第五条型式试验以产品型号规格为基本单位进行，型式试验试验原则如下：（一）不同型号的系列产品分别进行型式试验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式试验。

第六条型式试验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式试验程序为：申请、受理、型式试验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验程序为：申请、受理、型式试验、备案、公告。

第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式试验申请。

申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式试验同制造许可一并申请，随同制造许可申请报相应许可受理机构。

（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验应单独提出申请，报国家质检总局特种设备安全监察机构。

申请时需提交如下材料：1.申请单位的法人营业执照的复印件2.《特种设备制造许可申请书》3.申请单位的质量手册（三）企业集团所属制造单位应按照下列要求申请型式试验：1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型式试验；2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公司申请型式试验。

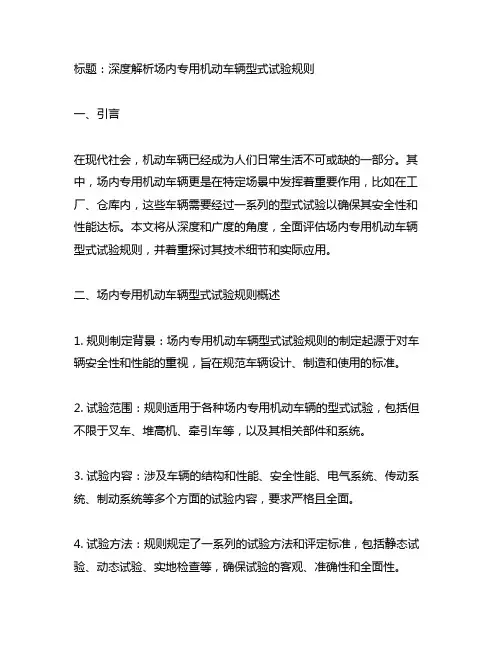

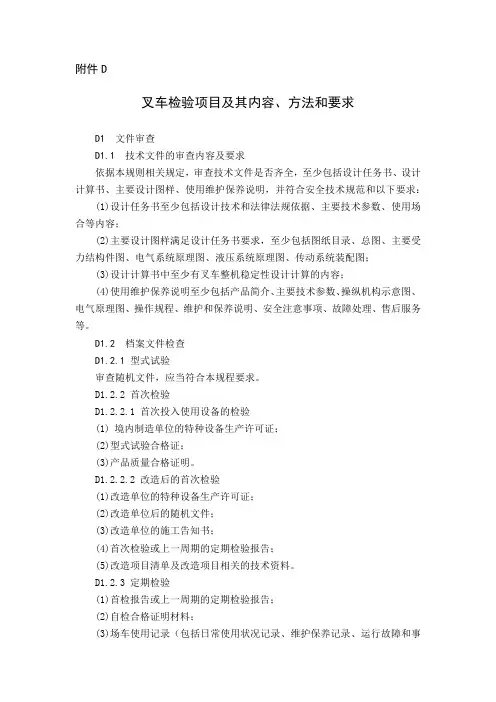

附件D叉车检验项目及其内容、方法和要求D1 文件审查D1.1 技术文件的审查内容及要求依据本规则相关规定，审查技术文件是否齐全，至少包括设计任务书、设计计算书、主要设计图样、使用维护保养说明，并符合安全技术规范和以下要求：(1)设计任务书至少包括设计技术和法律法规依据、主要技术参数、使用场合等内容；(2)主要设计图样满足设计任务书要求，至少包括图纸目录、总图、主要受力结构件图、电气系统原理图、液压系统原理图、传动系统装配图；(3)设计计算书中至少有叉车整机稳定性设计计算的内容；(4)使用维护保养说明至少包括产品简介、主要技术参数、操纵机构示意图、电气原理图、操作规程、维护和保养说明、安全注意事项、故障处理、售后服务等。

D1.2 档案文件检查D1.2.1 型式试验审查随机文件，应当符合本规程要求。

D1.2.2 首次检验D1.2.2.1 首次投入使用设备的检验(1)境内制造单位的特种设备生产许可证；(2)型式试验合格证；(3)产品质量合格证明。

D1.2.2.2 改造后的首次检验(1)改造单位的特种设备生产许可证；(2)改造单位后的随机文件；(3)改造单位的施工告知书；(4)首次检验或上一周期的定期检验报告；(5)改造项目清单及改造项目相关的技术资料。

D1.2.3 定期检验(1)首检报告或上一周期的定期检验报告；(2)自检合格证明材料；(3)场车使用记录（包括日常使用状况记录、维护保养记录、运行故障和事故记录等）；(4)场车车牌；(5)使用登记证。

D2 检查与测量D2.1 结构型式型式试验时，检查样机的门架、护顶架、车架结构型式与主要设计图样是否一致。

首次检验时，检查设备的门架、护顶架、车架结构型式与主要设计图样或型式试验报告是否一致。

定期检验时，检查设备的门架、护顶架、车架结构型式与首检报告或主要设计图样是否一致。

D2.2 主要参数测量对照设计文件和产品对应标准，测量其起升高度、长度、宽度、高度及轴距、轮距、前悬距等主要尺寸，检查其结果是否符合标准要求。

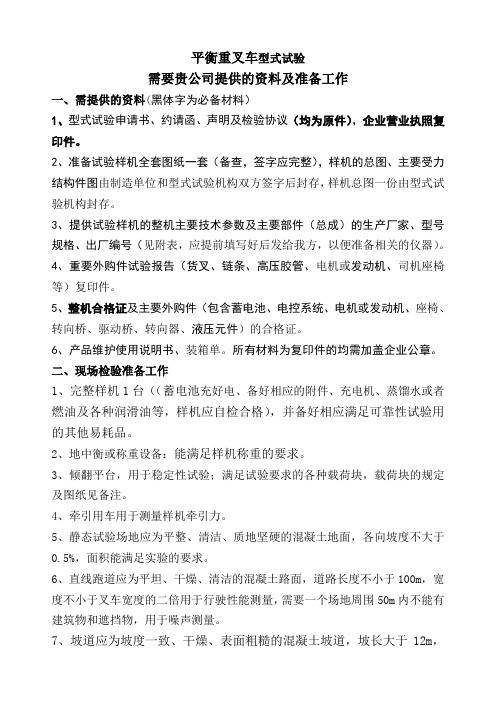

平衡重叉车型式试验需要贵公司提供的资料及准备工作一、需提供的资料(黑体字为必备材料）1、型式试验申请书、约请函、声明及检验协议（均为原件），企业营业执照复印件。

2、准备试验样机全套图纸一套（备查，签字应完整），样机的总图、主要受力结构件图由制造单位和型式试验机构双方签字后封存，样机总图一份由型式试验机构封存。

3、提供试验样机的整机主要技术参数及主要部件（总成）的生产厂家、型号规格、出厂编号（见附表，应提前填写好后发给我方，以便准备相关的仪器）。

4、重要外购件试验报告（货叉、链条、高压胶管、电机或发动机、司机座椅等）复印件。

5、整机合格证及主要外购件（包含蓄电池、电控系统、电机或发动机、座椅、转向桥、驱动桥、转向器、液压元件）的合格证。

6、产品维护使用说明书、装箱单。

所有材料为复印件的均需加盖企业公章。

二、现场检验准备工作1、完整样机1台（（蓄电池充好电、备好相应的附件、充电机、蒸馏水或者燃油及各种润滑油等，样机应自检合格），并备好相应满足可靠性试验用的其他易耗品。

2、地中衡或称重设备：能满足样机称重的要求。

3、倾翻平台，用于稳定性试验；满足试验要求的各种载荷块，载荷块的规定及图纸见备注。

4、牵引用车用于测量样机牵引力。

5、静态试验场地应为平整、清洁、质地坚硬的混凝土地面，各向坡度不大于0.5%，面积能满足实验的要求。

6、直线跑道应为平坦、干燥、清洁的混凝土路面，道路长度不小于100m，宽度不小于叉车宽度的二倍用于行驶性能测量，需要一个场地周围50m内不能有建筑物和遮挡物，用于噪声测量。

7、坡道应为坡度一致、干燥、表面粗糙的混凝土坡道，坡长大于12m，坡道表面应有防滑措施，坡道角度应满足试验样机要求。

8、可靠性试验场地：按JBT3300标准要求。

9、护顶架试验的相关准备工作。

10、必要的人员配备（司机、试验操作人员、维修人员）及工具。

附表：内燃叉车1 主要总成明细表2样机主要参数25 发动机或行走电机的型号规格—26 驱动电动机5min工作制电流/额定电流 A备注：试验载荷规定如下:1) 验载荷为一个均质立方体,其质量等于叉车额定起重量Q其误差为±1%,边长等于2倍载荷中心距C。

叉车检验项目及其内容方法和要求一、叉车检验项目及其内容叉车是重要的物流运输设备，为了确保叉车的安全运行以及延长其使用寿命，定期进行叉车检验是非常必要的。

一般来说，叉车的检验项目包括以下几个方面：1.外观检查：主要检查叉车的外观是否完好，是否存在破损、变形、锈蚀等情况。

2.动力系统检查：检查叉车的发动机、电池、电机、传动系统等是否正常工作，是否存在异常声音、散热不良等问题。

3.操控系统检查：检查叉车的驾驶室、操纵杆、刹车系统等是否正常工作，是否存在卡滞、松动、制动失灵等故障。

4.传感器及控制系统检查：叉车的传感器和控制系统对于提高工作效率和安全性非常重要，因此需要检查传感器和控制系统是否正常工作，是否存在故障和误差。

5.乘员及载荷系统检查：检查叉车的座椅、安全带、载荷箱等是否完好，是否存在破损、变形等问题。

6.灯光系统检查：检查叉车的灯光系统是否正常工作，包括前后照明灯、转向灯、刹车灯等。

7.刹车系统检查：叉车的刹车系统对于操作安全至关重要，需要检查制动器和刹车液是否正常工作，制动力是否达标。

8.轮胎及悬挂系统检查：检查叉车的轮胎是否磨损、老化、漏气等问题，检查悬挂系统是否正常工作，是否存在异常松动等。

9.电气系统检查：检查叉车的电气系统是否正常工作，包括电路、线缆、开关等是否破损、老化、接触不良等。

10.声音及振动检查：检查叉车的工作时是否存在异常声音、振动等问题，以判断是否存在故障隐患。

二、叉车检验方法进行叉车检验时，可以采用以下方法：1.目视检查：通过观察叉车的外观、部件、仪表等是否正常，是否存在明显的破损、变形、松动等问题。

2.手工操作检查：对叉车的操纵杆、制动器、悬挂系统等进行手工操作，检查其灵活度、刹车力度是否正常。

3.测试仪器检测：使用测试仪器对叉车的动力系统、电气系统、传感器等进行检测，以确定其工作状态是否正常。

4.功能性试验：对叉车的驾驶、起升、转弯等功能进行操作测试，检查是否存在异常。

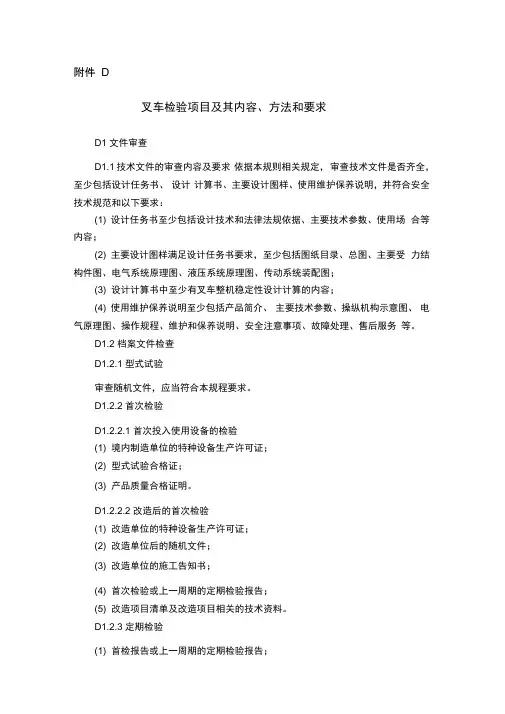

附件D叉车检验项目及其内容、方法和要求D1 文件审查D1.1 技术文件的审查内容及要求依据本规则相关规定，审查技术文件是否齐全，至少包括设计任务书、设计计算书、主要设计图样、使用维护保养说明，并符合安全技术规范和以下要求：(1) 设计任务书至少包括设计技术和法律法规依据、主要技术参数、使用场合等内容；(2) 主要设计图样满足设计任务书要求，至少包括图纸目录、总图、主要受力结构件图、电气系统原理图、液压系统原理图、传动系统装配图；(3) 设计计算书中至少有叉车整机稳定性设计计算的内容；(4) 使用维护保养说明至少包括产品简介、主要技术参数、操纵机构示意图、电气原理图、操作规程、维护和保养说明、安全注意事项、故障处理、售后服务等。

D1.2 档案文件检查D1.2.1 型式试验审查随机文件，应当符合本规程要求。

D1.2.2 首次检验D1.2.2.1 首次投入使用设备的检验(1) 境内制造单位的特种设备生产许可证；(2) 型式试验合格证；(3) 产品质量合格证明。

D1.2.2.2 改造后的首次检验(1) 改造单位的特种设备生产许可证；(2) 改造单位后的随机文件；(3) 改造单位的施工告知书；(4) 首次检验或上一周期的定期检验报告；(5) 改造项目清单及改造项目相关的技术资料。

D1.2.3 定期检验(1) 首检报告或上一周期的定期检验报告；(2) 自检合格证明材料；(3) 场车使用记录(包括日常使用状况记录、维护保养记录、运行故障和事故记录等)；(4) 场车车牌；(5) 使用登记证。

D2 检查与测量D2.1 结构型式 护顶架、车架结构型式与主要设计图样是否护顶架、车架结构型式与主要设计图样或型护顶架、车架结构型式与首检报告或主要设测量其起升高度、 长度、宽度、高度及轴距、轮距、前悬距等主要尺寸，检查其结果是否符合标准要求。

额定起重量依据 GB/T 10827.1-2014《工业车辆 安全要求和验证 第 1 部分 自行式工业车辆 (除无人驾驶车辆、伸缩臂式叉车和载运车 ) 》附录 A 进行界定D2.3 整车外观检查 型式试验时，查验样机，检查是否符合以下要求：(1) 叉车应当留有安装车牌的位置，该位置的尺寸应当符合《特种设备使用 管理规则》 (TSG 08— 2017) 的规定；(2) 叉车车架编号标示在车架的明显位置。

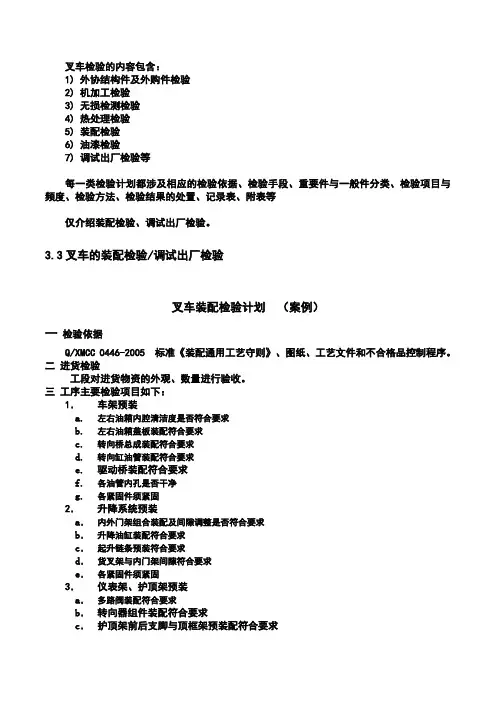

叉车检验的内容包含：1)外协结构件及外购件检验2)机加工检验3)无损检测检验4)热处理检验5)装配检验6)油漆检验7)调试出厂检验等每一类检验计划都涉及相应的检验依据、检验手段、重要件与一般件分类、检验项目与频度、检验方法、检验结果的处置、记录表、附表等仅介绍装配检验、调试出厂检验。

3.3叉车的装配检验/调试出厂检验叉车装配检验计划（案例）一检验依据Q/XMCC 0446-2005 标准《装配通用工艺守则》、图纸、工艺文件和不合格品控制程序。

二进货检验工段对进货物资的外观、数量进行验收。

三工序主要检验项目如下：1．车架预装a.左右油箱内腔清洁度是否符合要求b.左右油箱盖板装配符合要求c.转向桥总成装配符合要求d.转向缸油管装配符合要求e.驱动桥装配符合要求f.各油管内孔是否干净g.各紧固件须紧固2．升降系统预装a．内外门架组合装配及间隙调整是否符合要求b．升降油缸装配符合要求c．起升链条预装符合要求d．货叉架与内门架间隙符合要求e．各紧固件须紧固3．仪表架、护顶架预装a．多路阀装配符合要求b．转向器组件装配符合要求c．护顶架前后支脚与顶框架预装配符合要求f．各紧固件须紧固4．发动机与变速箱组合a．发动机与变速箱联接符合要求b．各支架装配符合要求c．泵、高压胶管装配符合要求d．各紧固件须紧固5．转向桥与驱动桥预装a．驱动桥上手制动器总成装配是否符合要求b．转向桥桥体支承轴焊接是否符合要求c．转向油缸装配符合要求d．轴承座压装是否符合要求e．轮毂装配符合要求f．各紧固件须紧固6．线上(含搭架)装配a．各紧固件须紧固b．发动机、变速箱与车架联接符合要求c．变速箱输出轴与驱动桥总成联接符合要求d．水箱装配是否正确e．平衡重与车架联接正确f．仪表架与车架联接符合要求g．护顶架与车架、仪表架装配正确（配装驾驶室无此项要求）h．驾驶室装配正确符合要求（配护顶架的无此项要求）i．车架与门架装配正确，紧固件须紧固j．倾斜油缸装配正确，紧固件须紧固k．油管装配正确，紧固件须紧固l．消声器组件装配正确，紧固件须紧固m．发动机罩组件装配正确，紧固件须紧固n．离合器与制动器总成装配正确，紧固件须紧固o．电气系统布线整齐、装配正确，紧固件须紧固p．前后轮胎装配符合要求, 紧固件须紧固q．各处紧固件齐全、正确、拧紧7．下线检验a．机体上不得有废杂物，如塑料纸、带等缠绕b．柴油机起动后，传动系统不得有异常声响c．检查方向机的操纵是否灵活、可靠无卡阻现象d．整机无渗油、漏油、漏气、漏水现象e．各处密封件的螺母、螺栓、管接头应拧紧，不渗漏f．各处销轴法兰螺栓是否紧固g．手制动操作灵活有效h．水、油加注符合要求i．档位灵活、准确j．熄火线功用正常k．有怠速l．变速箱操纵杆动作时无卡阻现象m．空载起升、下降时无异常,滑架平稳n．整机装配应完整、准确、可靠四检验频次预装和线上装配(含搭架)检验为巡检，有锁紧扭矩要求的部位为抽检（每批号1台），主要关键螺栓（主要为:轮胎螺栓、车架与门架联接处螺栓、两桥与车架联接处螺栓、桥与发动机联接处螺栓）拧紧力矩为每10台抽检1台;下线检验为全检。

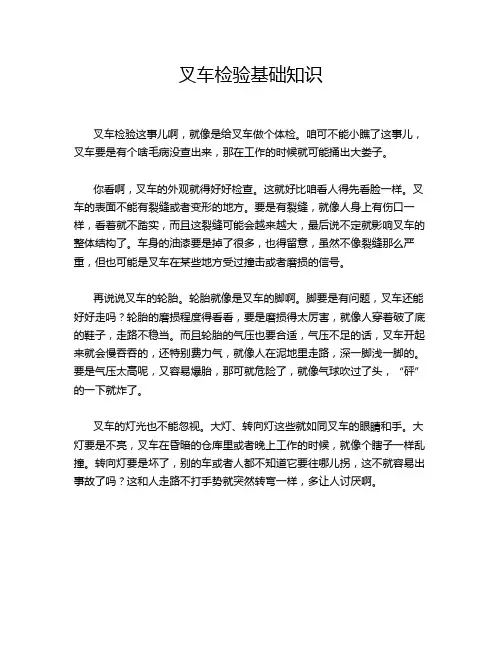

叉车检验基础知识叉车检验这事儿啊，就像是给叉车做个体检。

咱可不能小瞧了这事儿，叉车要是有个啥毛病没查出来，那在工作的时候就可能捅出大娄子。

你看啊，叉车的外观就得好好检查。

这就好比咱看人得先看脸一样。

叉车的表面不能有裂缝或者变形的地方。

要是有裂缝，就像人身上有伤口一样，看着就不踏实，而且这裂缝可能会越来越大，最后说不定就影响叉车的整体结构了。

车身的油漆要是掉了很多，也得留意，虽然不像裂缝那么严重，但也可能是叉车在某些地方受过撞击或者磨损的信号。

再说说叉车的轮胎。

轮胎就像是叉车的脚啊。

脚要是有问题，叉车还能好好走吗？轮胎的磨损程度得看看，要是磨损得太厉害，就像人穿着破了底的鞋子，走路不稳当。

而且轮胎的气压也要合适，气压不足的话，叉车开起来就会慢吞吞的，还特别费力气，就像人在泥地里走路，深一脚浅一脚的。

要是气压太高呢，又容易爆胎，那可就危险了，就像气球吹过了头，“砰”的一下就炸了。

叉车的灯光也不能忽视。

大灯、转向灯这些就如同叉车的眼睛和手。

大灯要是不亮，叉车在昏暗的仓库里或者晚上工作的时候，就像个瞎子一样乱撞。

转向灯要是坏了，别的车或者人都不知道它要往哪儿拐，这不就容易出事故了吗？这和人走路不打手势就突然转弯一样，多让人讨厌啊。

还有叉车的刹车，这可是重中之重啊。

刹车就相当于叉车的刹车闸。

要是刹车不灵，叉车就像脱缰的野马，根本停不下来。

你能想象一辆停不下来的叉车在仓库里横冲直撞吗？那场面可太恐怖了。

刹车的灵敏度要检查，刹车踏板的行程也要合适。

如果踏板踩下去松松垮垮的，就像门的合页松了一样，那肯定是有问题的。

叉车的起升链条也得仔细瞧瞧。

这链条就像人的韧带一样，是起到连接和支撑作用的。

链条要是生锈或者磨损严重，在起升货物的时候就可能断掉。

那货物从半空掉下来，就像天上下陨石一样，会把下面的东西砸个稀巴烂。

叉车的液压系统也很关键。

它就像是叉车的肌肉，给叉车提供力量来起升货物。

液压油的液位要合适，油要是少了，就像人身体里缺水一样，没力气。

特种设备安全技术规范 SG NX00X-201X 附件A场(厂)内专用机动车辆型式试验产品目录注A-1：本目录中各产品包含相应型式的防爆车辆；观光车目录中各产品包含相应型式的观光列车，前述产品的设备代码与同一型式产品代码相同。

防爆车辆产品型式试验报告和证书的设备品种中应当注明防爆等级。

注A-2：由于《特种设备安全法》刚刚出台，《特种设备目录》也将会做相应调整，本节将以新发布《特种设备目录》为准。

相应的型式试验细则中为了便于理解，暂时沿用原发证产品名称。

本注后期删除。

- 1 -附件B影响型式试验结果的场(厂)内专用机动车辆配置与参数变更表影响型式试验结果的叉车配置与参数变更表见表B-1，搬运车配置与参数变更表见表B-2，观光车配置与参数变更表见表B-3，牵引车和顶推车配置与参数变更表见表B-4。

表B-1 影响型式试验结果的叉车配置与参数变更表表B-2 影响型式试验结果的搬运车配置与参数变更表注B-1：对于表B-2中规定配置或参数变化的托盘搬运车，应当进行全部项目的型式试验。

表B-3 影响型式试验结果的牵引车和顶推车配置与参数变更表表B-4 影响型式试验结果的观光车配置与参数变更表附件C特种设备型式试验约请函(型式试验机构名称) ：我单位的(填写品种(型式)) 已经受理，受理编号：。

按照《场(厂)内专用机动车辆型式试验规则》要求需要进行产品型式试验，请给予安排。

拟约请型式试验日期：年月日至年月日提交资料包括：申请单位名称：通讯地址：联系人：电话：邮政编码：传真：电子信箱：申请单位法定代表(负责)人：日期：(单位公章)型式试验机构意见：依据《场(厂)内专用机动车辆型式试验规则》，经确认约请产品应当进行。

项目型式试验/不需要进行型式试验。

型式试验日期：年月日至年月日型式试验机构负责人：日期：(机构公章) 注：本表一式两份，型式试验机构签署意见后，返回申请单位一份，型式试验机构存档一份。

附件D叉车类产品型式试验项目及其内容、方法和要求D1 引用标准本附件的技术指标和要求主要引用了以下标准：(1)GB3836.1 -2010《爆炸性环境第1部分：设备通用要求》(2)GB/T 5141-2005《平衡重式叉车稳定性试验》；(3)GB/T 5142-2005《前移式和插腿式叉车稳定性试验》；(4)GB/T 5143-2008《工业车辆护顶架技术要求和试验方法》；(5)GB/T 7593-2008《机动工业车辆驾驶员控制装置及其他显示装置用符号》；(6)GB 10827-1999《机动工业车辆安全规范》；(7)GB/T 16905-1997《集装箱正面吊运起重机试验方法》；(8)GB/T 18849-2011《机动工业车辆制动器性能和零件强度》；(9)GB 19854－2005《爆炸性环境用工业车辆防爆技术通则》；(10)GB 20891-2007 《非道路移动机械用柴油机排气污染物排放限值及测量方法(中国Ⅰ、Ⅱ阶段)》；(11)GB/T 21468-2008 《托盘堆垛车和高起升平台堆垛车稳定性试验》；(12)GB/T 22420-2008 《多向运行叉车稳定性试验》；(13)GB/T 26474-2011《集装箱正面吊运起重机技术条件》；(14)GB/T 26560-2011 《机动工业车辆安全标志和危险图示通则》；(15)GB/T 26561-2011《搬运6m及其以上长度货运集装箱的平衡重式叉车附加稳定性试验》；(16)GB/T 26562-2011 《自行式坐驾工业车辆踏板的结构与布置踏板的结构与布置原则》；(17)GB/T 26945-2011 《集装箱空箱堆高机》；(18)GB/T 26946.1-2011《侧面式叉车第1部分：稳定性试验》；(19)GB/T 26949.10-2011 《工业车辆稳定性验证第10部分由动力装置侧移载荷条件下堆垛作业的附加稳定性试验》；(20)GB/T 27544-2011 《工业车辆电气要求》；(21)GB/T 27693-2011 《工业车辆安全噪声辐射测量方法》；(22)JB/T 2391-2007《500kg～10000kg平衡重式叉车技术条件》；(23)JB/T 3244-2005《蓄电池前移式叉车》；(24)JB/T 3300-2010《平衡重式叉车整机试验方法》；(25)JB/T 3340-2005《插腿式叉车》；(26)JB/T 3341-2005《托盘堆垛车》；(27)JB/T 9012-2011《侧面式叉车》；(28)JB/T 11037-2010《10000kg～45000kg 内燃平衡重式叉车技术条件》。
