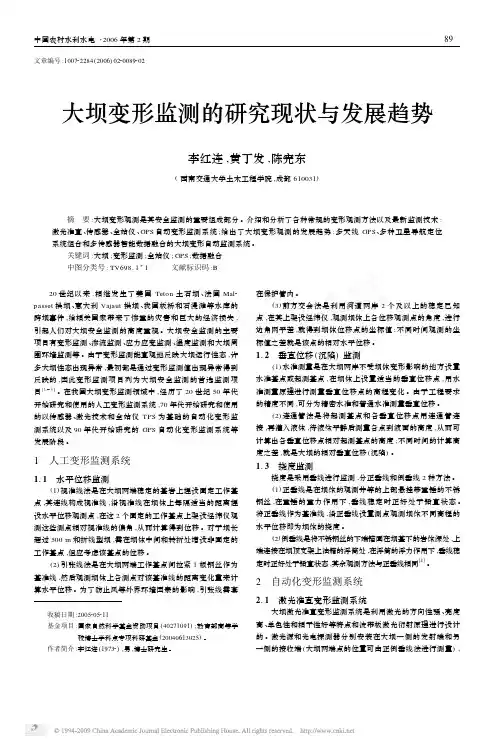

文章编号:100722284(2006)022*******大坝变形监测的研究现状与发展趋势李红连,黄丁发,陈宪东(西南交通大学土木工程学院,成都610031) 摘 要:大坝变形观测是其安全监测的重要组成部分。
介绍和分析了各种常规的变形观测方法以及最新监测技术:激光准直、传感器、全站仪、GPS自动变形监测系统;给出了大坝变形观测的发展趋势:多天线GPS、多种卫星导航定位系统组合和多传感器智能数据融合的大坝变形自动监测系统。
关键词:大坝;变形监测;全站仪;GPS;数据融合 中图分类号:TV698.1+1 文献标识码:B 20世纪以来,相继发生了美国Teton土石坝、法国Mal2 passet拱坝、意大利Vajaut拱坝、我国板桥和石漫滩等水库的跨坝事件,给相关国家带来了惨重的灾害和巨大的经济损失,引起人们对大坝安全监测的高度重视。
大坝安全监测的主要项目有变形监测、渗流监测、应力应变监测、温度监测和大坝周围环境监测等。
由于变形监测能直观地反映大坝运行性态,许多大坝性态出现异常,最初都是通过变形监测值出现异常得到反映的,因此变形监测项目列为大坝安全监测的首选监测项目[1～3]。
在我国大坝变形监测领域中,经历了20世纪50年代开始研究和使用的人工变形监测系统,70年代开始研究和使用的以传感器、激光技术和全站仪TPS为基础的自动化变形监测系统以及90年代开始研究的GPS自动化变形监测系统等发展阶段。
1 人工变形监测系统1.1 水平位移监测(1)视准线法是在大坝两端稳定的基岩上埋设固定工作基点,其连线构成视准线,沿视准线在坝体上每隔适当的距离埋设水平位移观测点,在这2个固定的工作基点上架设经纬仪观测这些测点相对视准线的偏角,从而计算得到位移。
对于坝长超过500m和折线型坝,需在坝体中间和转折处增设非固定的工作基点,但应考虑该基点的位移。
(2)引张线法是在大坝两端工作基点间拉紧1根钢丝作为基准线,然后观测坝体上各测点对该基准线的距离变化量来计算水平位移。
使用全站仪进行建筑物结构变形监测简介：建筑物结构的变形与稳定性是建筑工程中至关重要的问题。
为了及时发现潜在的结构问题，确保建筑物的安全与稳定，工程师和建筑师经常使用全站仪进行结构变形监测。
本文将介绍全站仪的原理和应用，并讨论其在建筑物监测中的重要性。
一、全站仪的原理全站仪是一种测量仪器，由测量仪和特殊的反射镜装置组成。
通过发送和接收红外射线，全站仪能够测量建筑物各个点的位置和变形。
全站仪的工作原理基于三角测量法，通过测量观测点与仪器的角度差以及观测点与仪器的距离，从而确定观测点的坐标。
二、全站仪在建筑物监测中的应用1. 结构变形监测全站仪在建筑物结构变形监测中发挥着重要的作用。
通过在建筑物的不同部位放置三角测量点，并定期进行测量，工程师能够及时检测到建筑物的变形情况。
这种变形监测能够帮助工程师判断建筑物是否存在潜在的结构问题，并采取相应的修复措施。
2. 地基沉降监测除了结构变形监测，全站仪还可以用于建筑物地基沉降的监测。
地基沉降是建筑物安全与稳定性的重要指标。
通过在建筑物的基础上放置多个测量点，并测量其高程变化，工程师能够及时发现并评估地基的沉降情况。
这种地基沉降监测能够帮助工程师判断地基的承载能力，为建筑物的设计和施工提供重要参考。
3. 拱顶位移监测对于一些大型建筑物，如体育场馆和大型文化建筑，拱顶位移是一个重要的考虑因素。
借助全站仪的高精度测量能力，工程师可以对拱顶位置进行实时监测，并记录其位移情况。
通过监测结果，工程师可以调整建筑物的结构设计，确保拱顶的稳定性。
三、使用全站仪进行建筑物监测的重要性1. 及时发现潜在问题通过使用全站仪进行建筑物监测，工程师能够及时发现潜在的结构问题。
建筑物的结构变形往往需要一段时间才能显现出来。
而通过定期的测量，工程师能够及早识别和解决这些问题，确保建筑物的安全和稳定性。
2. 提供科学依据全站仪能够提供高精度的测量结果，这为工程师提供了科学的数据依据。
以往，建筑物的监测主要依赖于工程师的经验和直觉。

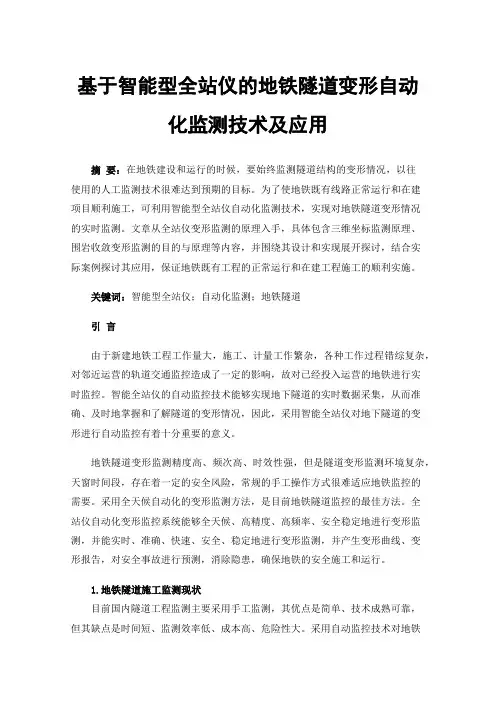

基于智能型全站仪的地铁隧道变形自动化监测技术及应用摘要：在地铁建设和运行的时候，要始终监测隧道结构的变形情况，以往使用的人工监测技术很难达到预期的目标。
为了使地铁既有线路正常运行和在建项目顺利施工，可利用智能型全站仪自动化监测技术，实现对地铁隧道变形情况的实时监测。
文章从全站仪变形监测的原理入手，具体包含三维坐标监测原理、围岩收敛变形监测的目的与原理等内容，并围绕其设计和实现展开探讨，结合实际案例探讨其应用，保证地铁既有工程的正常运行和在建工程施工的顺利实施。
关键词：智能型全站仪；自动化监测；地铁隧道引言由于新建地铁工程工作量大，施工、计量工作繁杂，各种工作过程错综复杂，对邻近运营的轨道交通监控造成了一定的影响，故对已经投入运营的地铁进行实时监控。
智能全站仪的自动监控技术能够实现地下隧道的实时数据采集，从而准确、及时地掌握和了解隧道的变形情况，因此，采用智能全站仪对地下隧道的变形进行自动监控有着十分重要的意义。
地铁隧道变形监测精度高、频次高、时效性强，但是隧道变形监测环境复杂，天窗时间段，存在着一定的安全风险，常规的手工操作方式很难适应地铁监控的需要。
采用全天候自动化的变形监测方法，是目前地铁隧道监控的最佳方法。
全站仪自动化变形监控系统能够全天候、高精度、高频率、安全稳定地进行变形监测，并能实时、准确、快速、安全、稳定地进行变形监测，并产生变形曲线、变形报告，对安全事故进行预测，消除隐患，确保地铁的安全施工和运行。
1.地铁隧道施工监测现状目前国内隧道工程监测主要采用手工监测，其优点是简单、技术成熟可靠，但其缺点是时间短、监测效率低、成本高、危险性大。
采用自动监控技术对地铁隧道施工进行实时监控，是目前地铁隧道工程监控发展的必然趋势，通过自动监控技术，可以实现对隧道工程的实时监控，并对其进行快速、高效的分析，对解决人工测量弊端具有很强的实际意义。
目前，我国隧道工程监测的重点是隧道纵向变形监测、隧道横向变形监测、隧道管径收敛变形监测。

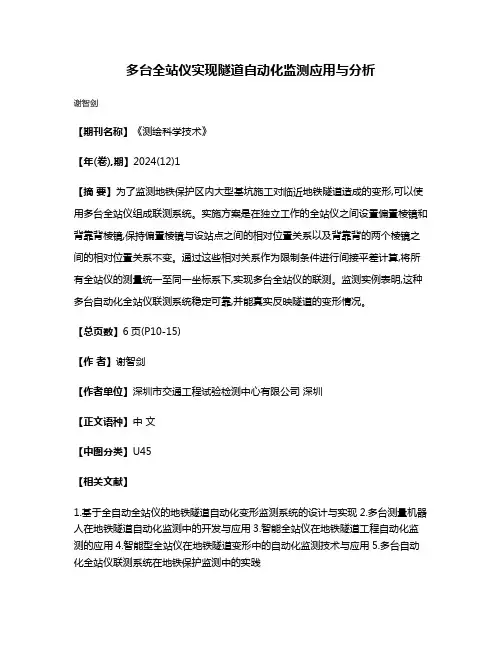

多台全站仪实现隧道自动化监测应用与分析
谢智剑
【期刊名称】《测绘科学技术》
【年(卷),期】2024(12)1
【摘要】为了监测地铁保护区内大型基坑施工对临近地铁隧道造成的变形,可以使用多台全站仪组成联测系统。
实施方案是在独立工作的全站仪之间设置偏置棱镜和背靠背棱镜,保持偏置棱镜与设站点之间的相对位置关系以及背靠背的两个棱镜之间的相对位置关系不变。
通过这些相对关系作为限制条件进行间接平差计算,将所有全站仪的测量统一至同一坐标系下,实现多台全站仪的联测。
监测实例表明,这种多台自动化全站仪联测系统稳定可靠,并能真实反映隧道的变形情况。
【总页数】6页(P10-15)
【作者】谢智剑
【作者单位】深圳市交通工程试验检测中心有限公司深圳
【正文语种】中文
【中图分类】U45
【相关文献】
1.基于全自动全站仪的地铁隧道自动化变形监测系统的设计与实现
2.多台测量机器人在地铁隧道自动化监测中的开发与应用
3.智能全站仪在地铁隧道工程自动化监测的应用
4.智能型全站仪在地铁隧道变形中的自动化监测技术与应用
5.多台自动化全站仪联测系统在地铁保护监测中的实践
因版权原因，仅展示原文概要，查看原文内容请购买。
区域治理交通规划与工程现代测绘技术在地铁隧道变形监测中的应用研究罗子端浙江华东工程安全技术有限公司，浙江 杭州 310000摘要：全站仪自动化监测系统及三维激光扫描技术在现代化隧道变形监测中的应用，并在测量平差理论的基础上，对实测数据进行了精度分析。
结果表明，现代化变形监测技术较比传统变形监测方法在精度、效率以及自动化水平上有了明显的提高，是当今地铁隧道施工及运营维护中可靠的地保监测手段。
关键词：三维激光扫描技术；全站仪；地铁隧道；变形监测城市轨道交通是城市公共交通的骨干。
其中，地铁系统以其运量大、空间利用率高、安全节能等特点，成为当今城市化进程中优化城市交通的有效手段。
地铁建设和运营会带动沿途经济及城市建设的发展同时，会因地铁施工及沿线城市建设所造成的土体应力状态变化导致建筑物、构筑物及地铁结构的变形，从而产生安全隐患。
一、全站仪自动化监测系统全站仪自动化监测系统是集电磁波测距技术、数据库技术、移动互联网通讯及自动目标识别技术等，利用计算机语言开发，基于服务器、控制器、客户端等硬件的C/S架构的自动化测量系统。
该系统在待测区域内布设控制网，于各断面布设小棱镜，基于全站仪免棱镜测距及ATR技术实现自动化空间信息获取，其位移精度可达±0.3mm。
在实际工程应用中，以高精度电子水准仪观测沉降数据为准，对比该系统在沉降监测中的实际成果。
二、三维激光扫描技术相比传统监测方式和自动化监测技术而言，三维激光扫描技术作为变形监测领域的前沿技术，利用高速激光测距技术配合精密时钟编码器量测隧道实体空间离散矢量距离点即点云。
在扫描仪独立坐标系下的斜距、水平方向及距离、天顶距、反射强度等信息，配合CCD传感器解算空间实体拓扑信息，经过对点云数据的配准、抽稀、去噪及滤波等过程，最终实现对空间实体线、面、体等空间信息数字化高还原度重构。
三维激光扫描技术以其观测快速、主动式非接触测量、抗干扰能力强、数据精度高、成果直观等特点，适用于现代地铁高效施工及高频率运营维护中隧道变形监测工作。
测绘技术中的工程变形监测方法引言：在建设工程领域，工程变形监测是一项重要的任务。
为了确保工程施工的质量和安全，测绘技术在监测工程变形方面发挥着关键作用。
本文将介绍测绘技术中常用的工程变形监测方法。
一、全站仪监测法全站仪监测法是一种常见的工程变形监测方法。
全站仪能够通过测量目标点的水平角度、垂直角度和斜距来计算出目标点的空间坐标。
在工程变形监测中，全站仪可以用于测量目标点的位移和变形。
全站仪监测法的优点在于测量精度高、数据准确可靠。
通过将全站仪放置在适当位置，可以覆盖整个工程区域的监测范围。
同时，全站仪还具有较高的自动化程度，能够实现数据的实时传输和处理。
二、摄影测量监测法摄影测量监测法是一种基于影像信息的工程变形监测方法。
通过将航空遥感或无人机摄像机拍摄的影像进行处理，可以获取目标区域的变形信息。
利用图像匹配和数字几何模型，可以计算目标点的坐标和位移。
摄影测量监测法的优点在于监测范围广、数据处理简便。
通过摄影测量技术，可以覆盖大范围的工程区域，并进行高精度的变形监测。
另外，摄影测量技术还能够提供三维场景的可视化效果，方便用户对变形情况的直观理解。
三、遥感监测法遥感监测法是一种基于卫星和航空遥感影像的工程变形监测方法。
通过获取目标区域的遥感影像，可以分析地表的变形情况。
利用影像处理和遥感技术，可以提取地表点的坐标和形状信息。
遥感监测法的优点在于监测范围大、实时性强。
随着卫星和航空遥感技术的发展，遥感影像的分辨率和覆盖范围越来越大。
因此，遥感监测法可以应用于全球范围的工程变形监测，并实现实时数据的获取和分析。
四、激光测量监测法激光测量监测法是一种基于激光测距仪的工程变形监测方法。
通过激光测距仪测量目标点的距离，可以计算出目标点的坐标和位移。
激光测量监测法适用于监测小范围、高精度的变形情况。
激光测量监测法的优点在于测量速度快、精度高。
通过激光测距仪，可以实现对目标点的非接触式测量，避免了传统测量方法中的接触干扰。

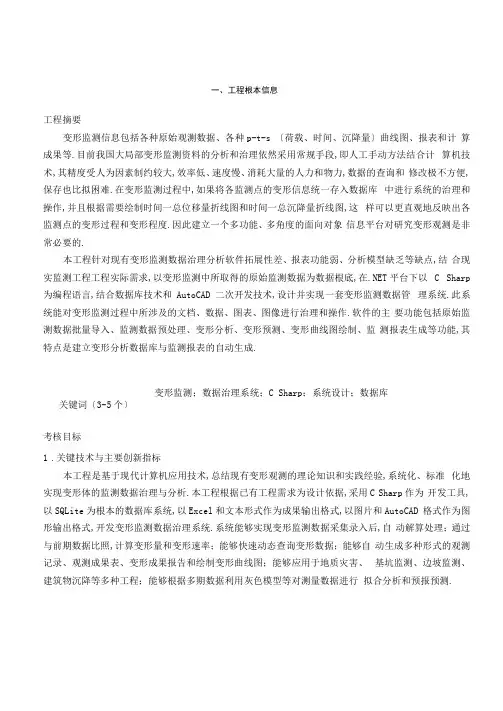

一、工程根本信息工程摘要变形监测信息包括各种原始观测数据、各种p-t-s 〔荷载、时间、沉降量〕曲线图、报表和计算成果等.目前我国大局部变形监测资料的分析和治理依然采用常规手段,即人工手动方法结合计算机技术,其精度受人为因素制约较大,效率低、速度慢、消耗大量的人力和物力,数据的查询和修改极不方便,保存也比拟困难.在变形监测过程中,如果将各监测点的变形信息统一存入数据库中进行系统的治理和操作,并且根据需要绘制时间一总位移量折线图和时间一总沉降量折线图,这样可以更直观地反映出各监测点的变形过程和变形程度.因此建立一个多功能、多角度的面向对象信息平台对研究变形观测是非常必要的.本工程针对现有变形监测数据治理分析软件拓展性差、报表功能弱、分析模型缺乏等缺点,结合现实监测工程工程实际需求,以变形监测中所取得的原始监测数据为数据根底,在.NET平台下以 C Sharp 为编程语言,结合数据库技术和AutoCAD二次开发技术,设计并实现一套变形监测数据管理系统.此系统能对变形监测过程中所涉及的文档、数据、图表、图像进行治理和操作.软件的主要功能包括原始监测数据批量导入、监测数据预处理、变形分析、变形预测、变形曲线图绘制、监测报表生成等功能,其特点是建立变形分析数据库与监测报表的自动生成.变形监测；数据治理系统；C Sharp；系统设计；数据库关键词〔3-5个〕考核目标1.关键技术与主要创新指标本工程是基于现代计算机应用技术,总结现有变形观测的理论知识和实践经验,系统化、标准化地实现变形体的监测数据治理与分析.本工程根据已有工程需求为设计依据,采用C Sharp作为开发工具,以SQLite为根本的数据库系统,以Excel和文本形式作为成果输出格式,以图片和AutoCAD 格式作为图形输出格式,开发变形监测数据治理系统.系统能够实现变形监测数据采集录入后,自动解算处理；通过与前期数据比照,计算变形量和变形速率；能够快速动态查询变形数据；能够自动生成多种形式的观测记录、观测成果表、变形成果报告和绘制变形曲线图；能够应用于地质灾害、基坑监测、边坡监测、建筑物沉降等多种工程；能够根据多期数据利用灰色模型等对测量数据进行拟合分析和预报预测.2.成果转化与产业化经济效益或社会效益本工程变形监测数据治理系统的实现可以将原来用Excel制作的一期期数据,编辑成果报告变为数据库治理,自动生成成果报告,减轻手工编辑工作量,提升工作效率,从而带来直接的经济效益.软件开发完成并完善后,对以后监测工程的投标将更有优势,有利于单位的中标,同时也可以将其推广到其他单位或部门,投入市场,可以翻开软件和单位的知名度,形成产业化的经济和社会效应.边坡、基坑、高层建筑工程是一项随处可见而且危险性极高的工程工程,地质灾害也具有极大危害,这些都事关人类生命财产平安,有时甚至关系到一个国家的经济和社会的开展,因此对其监测分析并能预测变形趋势, 将有效减少或者预防风险,保证人民群众的生命财产平安.3.人才培养、知识产权、技术标准等指标通过本工程的实现,可以为我队培养相关的编程人员和专业的变形监测外业测量和数据处理小组, 提升员工的编程水平和测绘技术水平,为我单位以后完成类似工程提供强有力的技术保证.本工程自主开发的软件系统具有自主知识产权,可以自主限制功能的修改,并根据已有框架在以后的工程使用中不断添加新的功能和模块,不断完善本系统.本工程应用在地质灾害、边坡、基坑等监测中,通过分析预测可以提前预报风险,提前采取举措进行加固,提前疏散人员,减少或者预防垮塌风险,保证生命财产平安.4.其他指标系统的可扩展性是衡量系统是否能够长久使用的标准,因此本工程系统应该做到在已有框架下根据具体工程需求,更新功能和增加模块.还需在对实测数据处理和预测分析的根底上,验证本系统数据处理模块和预测分析等模块运行的正确性.二、立项的目的和意义1.工程提出的背景和意义变形监测就是采用多种测量方法对变形体的变形现象进行监视观测的工作.其任务是确定在各种外界因素的影响下,变形体的变形大小及位置变化的空间和时间特征.变形监测的观测精度要求高,数据处理分析复杂,需要一个高精度的数据处理软件进行监测数据处理.同时,由于变形监测数据量大,质量限制及标准化、标准化治理难度大,需要对数据进行分类归档存储.而现有的变形监测系统在功能上不能同时满足数据处理和治理功能,对于某些工程,需要对变形信息进行预测分析,因此,设计一个集数据处理、治理和预测分析于一体的系统显得十分重要.变形监测的首要目的是要掌握变形体的变形情况,提供必要的信息判断其平安性.通过变形监测来保证工程建筑物的平安是具有十分重要意义的.变形监测大量的点位数量以及周期性的重复监测,导致了数据量巨大,数据的治理和处理分析非常复杂繁琐,且很容易出错.监测数据的处理包括计算各变形点的成果：一维数据、二维数据、三维数据以及他们的期差和累计差等,在分析数据变形时发现异常现象而需要检查监测数据时,往往就是盲目的从大量各期数据中翻查,这样不仅耗时,且不利于查错.因此相应的对变形监测系统的研究也越来越多,且越来越实用,但针对不同的工程,系统的兼容性往往不是非常好,所以开发一个适合工程需要的变形监测系统就很有实际意义.2.国内外开展现状与趋势在变形监测方法与技术领域,传统方法是单一监测模式,随着变形监测技术的开展,到今天的变形监测技术已向点、线、面立体交叉的空间模式开展.在变形监测数据处理领域,国内外的研究主要集中于监测数据的粗差探测和平差处理、监测点的变形识别和变形理论解释方面.Koch、Ferstner、李德仁等人进行了多维粗差检验以及可区分理论方面研究工作；从1980年开始,陈永奇教授进行了变形观测数据处理方法的研究,并提出了变形分析通用法,同时研制YDEFNAN软件.在软件设计和开发方面,国内变形监测信息系统方面的研究大局部处在监测数据治理系统的阶段,在变形监测的可视化表达和治理方面研究还比拟欠缺.李志伟等利用VB开发了具有数据输入、计算、查询、打印报表、绘制曲线、变形分析等功能于一体的边坡变形监测信息系统,并将其应用在边坡监测中.石杏喜等研制了具有变形监测数据治理、数据分析、报表输出、图形治理等功能的 GPS变形监测信息系统,并将其应用到地铁施工监测中.中科院岩土力学研究所利用GIS技术开发了一个基于网络发布的边坡平安性评估的三维智能信息集成分析软件,开展了基于边坡地层信息的辅助分析；江苏省地质调查研究院建立了基于ArcGIS平台下的苏锡常地区地面沉降治理信息系统,开展了对苏锡常地区地面沉降及地质灾害的科学监测.三、主要目标及研究内容1.工程实施的目标自然灾害是全球关注的问题,它可能对人类经济、社会和环境造成严重损害,有时甚至会对政治稳定造成威胁.利用成熟的监测技术和先进的监测仪器为现代变形监测提供了很好的时效性,为人类的生产生活平安提供了保证,变形监测技术成功预测并预防灾害发生的案例非常多,具有重大社会意义,也是本工程追求的最终目标.随着系统开发技术的开展,在开发过程中将多种优秀的软件进行集成开发,利用各种软件的特点建立变形监测系统,使得变形监测系统的功能越来越全面,本工程的主要目标是围绕计算机技术和数据库技术的相关知识和方法进行研究,弥补现有变形监测数据治理分析软件拓展性差、报表功能弱、分析模型缺乏等缺点,结合现实监测工程工程实际需求,以变形监测中所取得的原始监测数据为数据根底,在.NET平台下以C Sharp为编程语言,结合数据库技术和AutoCAD二次开发技术, 建立和开发出一套行之有效的、能适应于工程应用的变形监测数据治理系统.2.研究内容、关键技术和创新点主要研究内容：本工程是基于现代计算机应用技术,总结现有变形观测的理论知识和实践经验,系统化、标准化地实现变形体的监测数据治理与分析.本工程根据已有工程需求为设计依据,采用C Sharp作为开发工具,以SQLite为根本的数据库系统,以Excel和文本形式作为成果输出格式,以图片和AutoCAD 格式作为图形输出格式,开发变形监测数据治理系统.软件的主要功能包括原始监测数据批量导入、监测数据预处理、变形分析、变形预测、变形曲线图绘制、监测报表生成等功能,其特点是建立变形分析数据库与监测报表的自动生成.关键技术与创新点：①能够实现变形监测数据采集录入后,自动解算处理；②能够通过与前期数据比照,计算变形量和变形速率；③能够快速动态查询变形数据；④能够自动生成多种形式的观测记录、观测成果表、变形成果报告和绘制变形曲线图；⑤能够应用于地质灾害、基坑监测、边坡监测、建筑物沉降等多种工程；⑥能够根据多期数据利用灰色模型等对测量数据进行拟合分析和预报预测.3.研究方法、技术路线为了提升系统分析和设计效率、系统质量和降低系统建设本钱,必须借助科学的设计方法.随着计算机工业的飞速开展,研究人员在大量的系统开发实践中探究和开展了多种系统开发方法.从传统的结构化生命周期法,到原型法和面向对象的开发方法,软件设计开发方法不断开展创新.每种设计方法都有其各自的优点和缺陷,考虑到变形监测数据治理系统是一个效劳于变形体观测工程的数据治理软件,涉及的系统性能、功能需求明确,因此采用结合结构化生命周期法搭配面向对象设计法,两种方法扬长避短,配合使用.总体上使用结构化生命周期法制定完整的系统开发方案, 同时参加面向对象的设计思想.在系统设计过程中,使用面向对象的设计方法,抽象各个系统对象, 划分模块,设计并完成整个系统开发的过程.本工程技术路线是结合现实监测工程工程实际需求,以变形监测中所取得的原始监测数据为数据根底,在.NET平台下以C Sharp为编程语言,结合数据库技术和AutoCAD二次开发技术,设计并实现一套变形监测数据治理系统.此系统能对变形监测过程中所涉及的文档、数据、图表、图像进行治理和操作.软件的主要功能包括原始监测数据批量导入、监测数据预处理、变形分析、变形预测、变形曲线图绘制、监测报表生成等功能.主要设计流程包括：需求分析、系统设计、数据采集、数据处理、建立数据库、系统实现〔如图1所示〕.系统需求分析包括：系统总体需求分析、数据库需求分析、数据治理系统需求分析、系统的目标分析；系统设计主要包括：系统的逻辑结构设计、开发环境设选择、系统的功能设计、数据库设计、系统界面设计.。

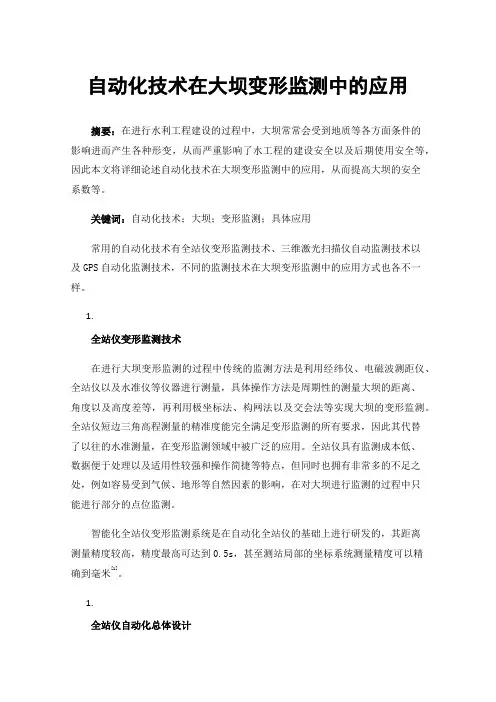

自动化技术在大坝变形监测中的应用摘要：在进行水利工程建设的过程中，大坝常常会受到地质等各方面条件的影响进而产生各种形变，从而严重影响了水工程的建设安全以及后期使用安全等，因此本文将详细论述自动化技术在大坝变形监测中的应用，从而提高大坝的安全系数等。
关键词：自动化技术；大坝；变形监测；具体应用常用的自动化技术有全站仪变形监测技术、三维激光扫描仪自动监测技术以及GPS自动化监测技术，不同的监测技术在大坝变形监测中的应用方式也各不一样。
1.全站仪变形监测技术在进行大坝变形监测的过程中传统的监测方法是利用经纬仪、电磁波测距仪、全站仪以及水准仪等仪器进行测量，具体操作方法是周期性的测量大坝的距离、角度以及高度差等，再利用极坐标法、构网法以及交会法等实现大坝的变形监测。
全站仪短边三角高程测量的精准度能完全满足变形监测的所有要求，因此其代替了以往的水准测量，在变形监测领域中被广泛的应用。
全站仪具有监测成本低、数据便于处理以及适用性较强和操作简捷等特点，但同时也拥有非常多的不足之处，例如容易受到气候、地形等自然因素的影响，在对大坝进行监测的过程中只能进行部分的点位监测。
智能化全站仪变形监测系统是在自动化全站仪的基础上进行研发的，其距离测量精度较高，精度最高可达到0.5s，甚至测站局部的坐标系统测量精度可以精确到毫米[1]。
1.全站仪自动化总体设计全站仪自动化监测系统主要由4部分组成，分别是控制中心、棱镜组、数据处理软件以及自动全站仪。
控制中心具有连接各仪器的使命，而利用控制中心内部装置的数据处理软件以及全站仪等可以实现自动采集数据，与此同时还能进行数据分析与处理工作。
全站仪受其监测功能的影响，在进行监测位置选择的过程中首先要保证视野的开阔性，同时还要保证工作基点的稳定性。
而棱镜的安置位置选择需要能促使结构体的特征点得到充分显示的地方，与此同时还要重点注意棱镜的保护工作。
1.测量机器人自动化监测技术2.1监测方法测量机器人的监测方法主要分2步实现，首先测量机器人具有自动识别目标的功能，而且拥有较高的测量效率，即使是在光度较差的环境中，例如地下隧道等，测量机器人的工作仍然不会受影响，正常监测、记录，甚至还能自动平差，从而有效规避掉人为平差产生的失误等；其次再利用机器人进行观测之前，先要设定一条符合导线在两基准点之间，进而进行区间控制点的坐标监测工作，然后再以相同的方法监测出平面监控点坐标的相关数据值，然后再利用轴线法进行观测，控制的线为基准线，将控制线的一端作为控制点进行其他控制点的观测工作，然后在转换控制线的另一端作为控制点，共需观测2次，继而便会得到最终的数据。

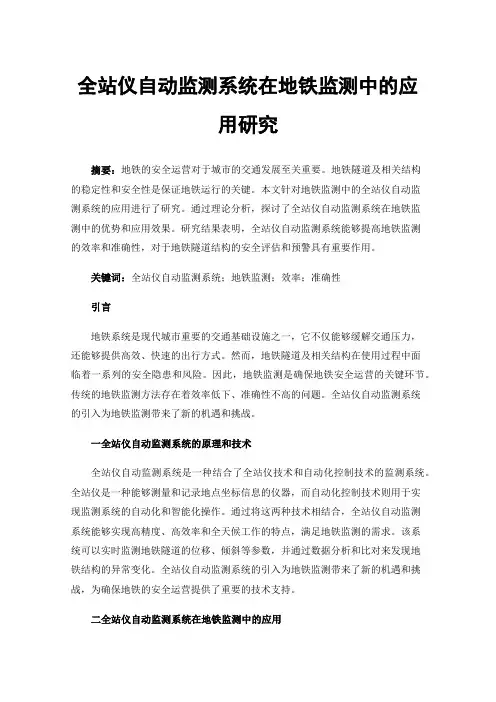

全站仪自动监测系统在地铁监测中的应用研究摘要：地铁的安全运营对于城市的交通发展至关重要。
地铁隧道及相关结构的稳定性和安全性是保证地铁运行的关键。
本文针对地铁监测中的全站仪自动监测系统的应用进行了研究。
通过理论分析，探讨了全站仪自动监测系统在地铁监测中的优势和应用效果。
研究结果表明，全站仪自动监测系统能够提高地铁监测的效率和准确性，对于地铁隧道结构的安全评估和预警具有重要作用。
关键词：全站仪自动监测系统；地铁监测；效率；准确性引言地铁系统是现代城市重要的交通基础设施之一，它不仅能够缓解交通压力，还能够提供高效、快速的出行方式。
然而，地铁隧道及相关结构在使用过程中面临着一系列的安全隐患和风险。
因此，地铁监测是确保地铁安全运营的关键环节。
传统的地铁监测方法存在着效率低下、准确性不高的问题。
全站仪自动监测系统的引入为地铁监测带来了新的机遇和挑战。
一全站仪自动监测系统的原理和技术全站仪自动监测系统是一种结合了全站仪技术和自动化控制技术的监测系统。
全站仪是一种能够测量和记录地点坐标信息的仪器，而自动化控制技术则用于实现监测系统的自动化和智能化操作。
通过将这两种技术相结合，全站仪自动监测系统能够实现高精度、高效率和全天候工作的特点，满足地铁监测的需求。
该系统可以实时监测地铁隧道的位移、倾斜等参数，并通过数据分析和比对来发现地铁结构的异常变化。
全站仪自动监测系统的引入为地铁监测带来了新的机遇和挑战，为确保地铁的安全运营提供了重要的技术支持。
二全站仪自动监测系统在地铁监测中的应用（一）地铁隧道位移监测全站仪自动监测系统是一种高效、准确的地铁监测工具，能够实时监测地铁隧道的位移情况，包括沉降、倾斜等参数。
这些数据对于确保地铁结构的稳定性和安全性至关重要。
通过对位移数据的分析和比对，全站仪自动监测系统能够及时发现地铁结构的异常变化，并采取相应的措施进行修复和加固，以确保地铁的稳定运行。
在全站仪自动监测系统中，全站仪是核心装置。

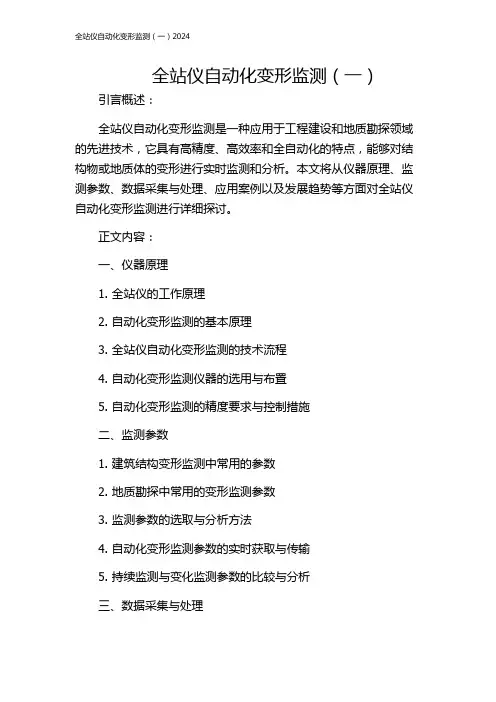

全站仪自动化变形监测（一）引言概述：全站仪自动化变形监测是一种应用于工程建设和地质勘探领域的先进技术，它具有高精度、高效率和全自动化的特点，能够对结构物或地质体的变形进行实时监测和分析。
本文将从仪器原理、监测参数、数据采集与处理、应用案例以及发展趋势等方面对全站仪自动化变形监测进行详细探讨。
正文内容：一、仪器原理1. 全站仪的工作原理2. 自动化变形监测的基本原理3. 全站仪自动化变形监测的技术流程4. 自动化变形监测仪器的选用与布置5. 自动化变形监测的精度要求与控制措施二、监测参数1. 建筑结构变形监测中常用的参数2. 地质勘探中常用的变形监测参数3. 监测参数的选取与分析方法4. 自动化变形监测参数的实时获取与传输5. 持续监测与变化监测参数的比较与分析三、数据采集与处理1. 数据采集的方法与频率2. 数据传输与存储的技术手段3. 数据处理的基本原理与方法4. 数据处理软件的应用与发展5. 数据可视化与报告生成的技术手段四、应用案例1. 全站仪自动化变形监测在桥梁工程中的应用2. 自动化变形监测在地铁建设中的实践3. 全站仪自动化变形监测在地震监测中的应用4. 自动化变形监测在坝体工程中的案例分析5. 全站仪自动化变形监测在地质灾害预警中的应用五、发展趋势1. 全站仪自动化变形监测技术的发展现状2. 自动化变形监测技术在工程建设中的前景3. 全站仪自动化变形监测技术的创新与发展方向4. 自动化变形监测技术在智能化工程中的应用5. 全站仪自动化变形监测技术与其他监测技术的结合与融合总结：全站仪自动化变形监测是当前工程建设和地质勘探中不可或缺的重要技术手段。
本文通过对仪器原理、监测参数、数据采集与处理、应用案例以及发展趋势的详细阐述，希望能够使读者对全站仪自动化变形监测有更深入的了解和认识。
未来，随着技术的不断进步和应用领域的不断扩展，全站仪自动化变形监测将发挥更加重要的作用，并与其他监测技术相结合，为工程建设和地质勘探领域的发展做出积极贡献。
