桥梁工程空心板梁吊装安全专项施工方案

桥梁空心板吊装施工方案

前言

在桥梁建设中，空心板是一种常见的结构形式，它具有轻质、高强度的特点，但在吊装过程中需要采取一系列严谨的施工方案，以确保施工的安全和顺利进行。

材料准备

在进行空心板吊装施工前，需要做好以下准备工作： - 吊装用的吊钩和吊索 -

吊车及其配件 - 安全带和安全工具 - 作业人员的安全防护用具 - 现场标识和隔离设备

施工步骤

步骤一：施工前准备

1. 确认吊装方案和方向，制定详细的计划。

2. 检查吊装设备和工具的完好性和可靠性。

3. 设置现场标识和隔离，确保作业区域安全。

步骤二：吊装准备

1. 安装吊钩并调试吊钩的位置和高度。

2. 绑定吊索并确认吊索的牢固性和正确性。

3. 确保吊车操作人员熟练掌握吊装操作技巧。

步骤三：吊装过程

1. 逐步提升空心板并保持平稳。

2. 根据实际情况调整吊装速度和方向。

3. 在吊装过程中保持通讯畅通，确保各环节协同工作。

步骤四：吊装结束

1. 缓慢放下空心板并确保安全落地。

2. 检查空心板的完好性和安全性。

3. 拆除吊钩和吊索，清理作业现场。

施工安全

• 严格执行各项安全规定和操作规程。

• 检查作业人员的安全装备及使用情况。

• 定期检查吊装设备的安全状况并进行维护。 • 持续加强对吊装过程的监控和管理。

结语

桥梁空心板吊装施工是一项复杂而重要的工作，只有严格按照规定的步骤和安全要求进行，才能确保施工过程顺利、安全、高效地进行。希望以上方案能对相关工作提供参考和帮助。

XXXXXXXXX工程

20m空心板吊装专项

施工方案

编制：

审核：

审批：

XXXXXXXX公司

年月日

目 录

第一节、工程概况

1、工程概况

2、施工要求及工程目标

3、施工平面布置

第二节、编制依据

第三节、施工计划安排

1、施工进度计划

2、设备计划

第四节、施工工艺技术

1、技术参数

2、工艺流程

3、施工方法

4、检查验收

第五节、施工安全保证措施

1、组织保障

2、技术措施

3、应急预案

4、监测监控

5、安全防护措施

第六节、劳动力计划 1、专职安全生产管理人员

2、特种作业人员

第七节、计算书

1、双机抬梁验算

2、行走路面地基承载力验算

3、吊索验算

4、架桥机验算

20m空心板吊装专项施工方案

第一节 工程概况

一、工程概况

跨通顺河处设5×20m预应力空心板简支梁桥，桥梁与河道正交，桥梁起止桩号：K0+638.98-K0+744.02，桥梁全长105.04m，桥宽48m（其中两侧人行道及非机动车道桥宽各9m，车行道桥宽30m）。上部结构采用5×20m预应力钢筋混凝土空心板，空心板板高95cm，中板板宽124cm，边板板宽174cm（悬臂50.5cm）。全桥预应力钢筋混凝土空心板共180片。其中中板150片、边板30片。20m板一片的吊装重量中板为31.25t、边板分别为38.27t。

下部结构：0#、5#桥台采用座板式桥台，桩基采用钻孔灌注桩，桩径均为120cm，1#、2#、3#、4#桥墩采用桩柱式桥墩，直径均为100cm，盖梁高分别为140cm，宽为160cm。本次方案为全桥20m预应力空心板吊装施工。

二、施工要求及工程目标

在梁板安装过程中，我们将加强质量、安全、进度等方面管理，质量目标：梁板安装分项工程合格率100％，优良率90％以上。安全生产目标：无重大伤亡事故。工程进度目标：满足业主总进度计划要求，按时完成各节点形象进度计划。文明施工目标：不发生各类污染环境事故。

一、工程概况

本工程桥梁全长XX米，上部结构采用预应力钢筋混凝土空心板结构。空心板尺寸为XX米×XX米，重量约为XX吨。本次吊装工程涉及XX片空心板的吊装，其中最大一片重量约为XX吨。

二、施工准备

1. 技术准备：组织专业技术人员对施工图纸进行详细审查，了解空心板的结构特点、尺寸、重量等参数，制定详细的吊装方案。

2. 材料准备：根据施工方案，准备足够的吊装设备、钢丝绳、滑轮、吊钩等材料。

3. 人员准备：组织专业吊装队伍，进行安全教育和技能培训，确保施工人员具备相应的操作技能和安全意识。

4. 施工现场准备：确保施工现场平整、开阔，具备吊装作业条件。设置安全警示标志，划分安全区域。

三、吊装方案

1. 吊装设备：选用适合本工程吊装作业的起重机，确保起重机性能满足吊装要求。吊装设备应具备足够的起重能力和稳定性。

2. 吊装方法：采用多点吊装法，将空心板均匀分布在吊钩上，确保吊装过程中的平稳性。

3. 吊装步骤：

（1）将起重机驶入施工现场，进行试吊，检查起重机性能和吊装设备是否正常；

（2）将空心板吊起，调整吊钩位置，使空心板均匀分布在吊钩上；

（3）缓慢起吊，观察吊装过程，确保空心板平稳上升；

（4）到达预定位置后，缓慢下放空心板，调整位置，确保其与桥墩或其他构件的连接。

四、安全措施

1. 人员安全：吊装作业过程中，所有人员必须佩戴安全帽、安全带等防护用品，确保施工人员的人身安全。 2. 设备安全：对吊装设备进行定期检查、维护，确保设备性能良好，防止设备故障导致事故。

3. 环境安全：设置安全警示标志，划分安全区域，防止无关人员进入施工区域。

4. 应急预案：制定应急预案，针对可能发生的意外情况，采取相应的应急措施，确保施工安全。

五、施工进度

根据施工方案，制定合理的施工进度计划，确保工程按期完成。

六、质量控制

1. 空心板吊装前，对空心板进行质量检查，确保其符合设计要求。

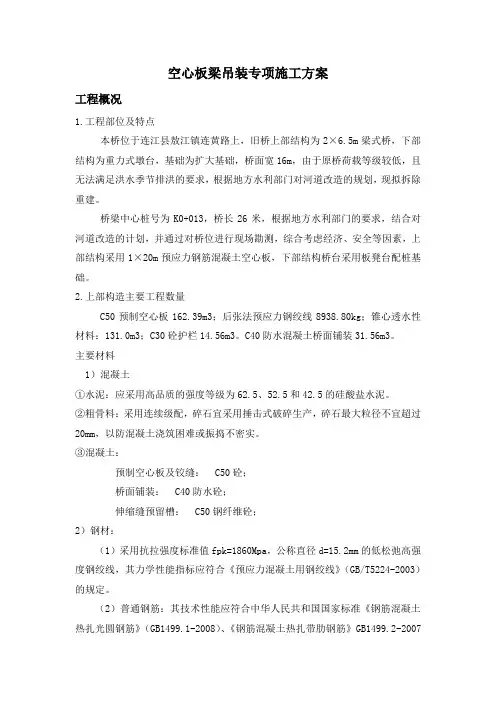

空心板梁吊装专项施工方案

工程概况

1.工程部位及特点

本桥位于连江县敖江镇连黄路上，旧桥上部结构为2×6.5m梁式桥，下部结构为重力式墩台，基础为扩大基础，桥面宽16m，由于原桥荷载等级较低，且无法满足洪水季节排洪的要求，根据地方水利部门对河道改造的规划，现拟拆除重建。

桥梁中心桩号为K0+013，桥长26米，根据地方水利部门的要求，结合对河道改造的计划，并通过对桥位进行现场勘测，综合考虑经济、安全等因素，上部结构采用1×20m预应力钢筋混凝土空心板，下部结构桥台采用板凳台配桩基础。

2.上部构造主要工程数量

C50预制空心板162.39m3；后张法预应力钢绞线8938.80kg；锥心透水性材料：131.0m3；C30砼护栏14.56m3。C40防水混凝土桥面铺装31.56m3。

主要材料

1）混凝土

①水泥：应采用高品质的强度等级为62.5、52.5和42.5的硅酸盐水泥。

②粗骨料：采用连续级配，碎石宜采用捶击式破碎生产，碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。

③混凝土：

预制空心板及铰缝： C50砼；

桥面铺装： C40防水砼；

伸缩缝预留槽： C50钢纤维砼；

2）钢材：

（1）采用抗拉强度标准值fpk=1860Mpa，公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定。

（2）普通钢筋：其技术性能应符合中华人民共和国国家标准《钢筋混凝土热扎光圆钢筋》（GB1499.1-2008）、《钢筋混凝土热扎带肋钢筋》GB1499.2-2007的规定。

（3）预应力锚具：必须采用成品锚具及其配套设备，并应符合中华人民共和国国家标准（JGJ 85-2010）《预应力筋用锚具、夹具和连接器》、中华人民共和国交通行业标准（JT/T 329-2010）《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规格》等技术要求。
