空调VRV系统工作原理及设计流程
一、VRV概念 VRV 全称Variable Refrigerant Volume。中文意为：可变制冷剂流量。即一台室外机
配置多台室内机，通过改变制冷剂流量能适应各房间负荷变化的直接膨胀式空气调节系统。 原理是通过控制压缩机的冷媒循环量以及进入室内机的冷媒流量，来满足系统对冷热需
求的负荷与输出。
V-Variable(可变化) R- Refrigerant（冷媒） V- Volume（容量） 这种系统结构由日本大金公司开发创造，并且“VRV”成为其相应产品的注册商标，所以
其他品牌无法再将自己的同类产品称为VRV。目前业内将冷媒流量可变系统称为“VRF”（Variable Refrigerant Flow）以此来区分。当然，国内厂商也将自己同类商品定义了类似
的名称，例如：美的叫MDV，格力叫GMV等等，其实都是同一个定义。
二、应用优势 VRV的原理是根据不同室内机的工作情况与负荷需求，来决定对其输送冷媒的流量大
小，以此来控制不同室内机的输出功率。而当整个系统的负荷需求下降时，则室外机对压缩机的冷媒循环量进行控制，从而降低总输出。
它根据人们通常的使用习惯，充分的利用了压缩机的输出功率来满足不同房间的负荷需
求，能将负荷低的内机冷量输送到负荷高的内机去，这样通过一台外机就能满足多台内机的使用需求，提高使用效率的同时也降低了能源的消耗。
制冷运转如下：
举个简单的运用例子（制冷运转）：上面表格，只是简单的表述了VRV系统的控制变化。其逻辑电路的判断、控制，实际是需要经过复杂的参数收集与计算后来实时调节，才能
让室内机达到近似于恒温舒适的状态。
VRV系统中，有两个部件是必不可少的。1：变频压缩机。2：电子膨胀阀。 我们知道了变频技术用于对电动机的输出进行控制，也就不难理解，外机是如何控制冷
媒循环量的了。换句话说，VRV系统是建立在变频空调的基础之上的，没有变频做基础，则VRV不可实现。

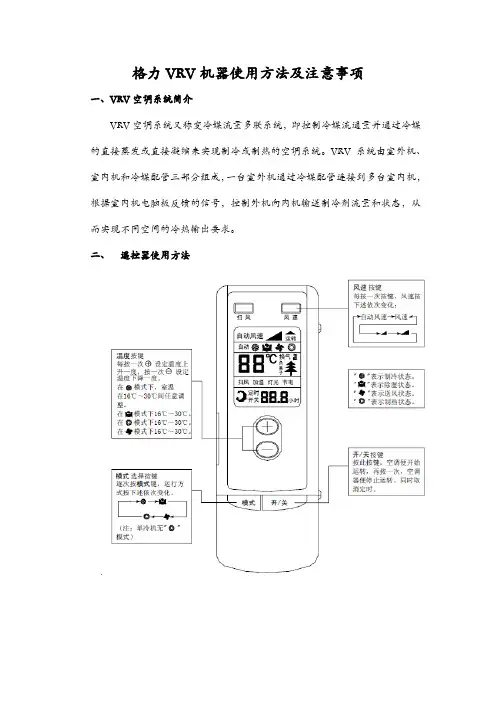

格力VRV机器使用方法及注意事项
一、VRV空调系统简介
VRV空调系统又称变冷媒流量多联系统，即控制冷媒流通量并通过冷媒
的直接蒸发或直接凝缩来实现制冷或制热的空调系统。VRV系统由室外机、
室内机和冷媒配管三部分组成，一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制外机向内机输送制冷剂流量和状态，从
而实现不同空间的冷热输出要求。
二、 遥控器使用方法
三、注意事项
1.室内机的空气过滤网每2周清洗一次；
2.同一空调系统内的室内机不可同时运行制冷和制热模式；
3.不可用切断内、外机电源的方法作为关机方式；
4.当环境温度低于10度时，应先让外机通电预热8小时以上，再开机运行；
5.拆洗过滤网和检修内、外机时必须切断电源开关；
6.用高压水枪清洗外机冷凝器翅片时应采用合适的压力，避免损伤翅片；
7.不得擅自维修、拆装和改变空调系统；
8.定期对室外的冷媒管道和主机进行外观检查；
四、室内机故障代码表 机型 电源灯
（红） 运行灯
（绿） 定时灯
（黄） 故障原因 机组状态 复位方式
天井
式室
内机 亮 灭 闪 入管感温头故障 停机 自动
亮 闪 闪 中部感温头故障 停机 自动
亮 闪 亮 出管感温头故障 停机 自动
亮 亮 闪 室内感温头故障 停机 自动
亮 闪 灭 化霜（非故障） / 自动
灭 灭 闪 防冻结温 停机 自动
灭 闪 闪 水满保护 停机 手动
灭 闪 亮 模式冲突(非故障） / 自动
闪 闪 闪 通讯故障 停机 自动
闪 灭 灭 外机故障 停机 手动
备注：室内机在接收到停机信号后，风机会继续运行20-70秒，这是正常
现象。
全面介绍中央空调基础知识(工作原理、制冷知识、方案设计、图片等等)
目 录
第一部分 中央空调基础知识
一、有关空调的基础知识
1、空调的基本概念
2、空调的分类
3、有关空调的常用术语
4、常用空调计量单位及换算
5、几种常见空调主机形式
6、中央空调机组分类
二、中央空调工作原理
1、空调的制冷工作原理
2、空调的制热工作原理
3、空调系统的组成部分
第二部分 中央空调方案设计基础知识介绍
一、各类建筑物空调负荷估算值
二、空调方案比较确定
三、制冷主机选型
四、末端设备选型
1、风机盘管选型
2、空调机组选型
五、空调水系统设计
1、空调水系统的设计原则
2、各种空调水系统的优缺点比较
3、冷却水系统设计
4、冷冻水系统设计
5、冷凝水系统设计
六、空调风系统设计
1、空调风系统设计原则
2、空调气流组织分布
3、空调风管管径及风口尺寸计算
第三部分 中央空调工程造价
第四部分 中央空调施工简介
第五部分 净化空调简介
第六部分 采暖工程简介
第七部分 部分经典案例介绍
第一部分 中央空调基础知识
一、有关中央空调的基础知识
1、空调的基本概念
1.1什么是空调？
答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。这种制造室内气候环境的技术措施，称为空气调节，简称空调。
1.2空气调节的任务？
答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。空调环境允许的温度和相对湿度的波动值，称为空调精度。舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。
什么是VRV空调系统 ？
VRV空调系统全称为Variable Refrigerant Volume系统，即变制冷剂流量系统。系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。 VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目。
VRV空调系统的设计包含两个部分：空调设备选型及空调管路设计；空调系统控制设计，前一部分内容由设计院的暖通工程师设计，后一部分内容通常由提供全套产品的系统工程承包商配套设计。
VRV系统原理
变制冷剂流量（Varied Refrigerant Volume，简称VRV）空调系统是一种冷剂式空调系统，它以制冷剂（以冷媒为载冷剂，如：R22、R410A）为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。 VRV空调系统的优缺点 1、优点： ①设计安装方便、布置灵活多变、占建筑空间小、使用方便、高效节能、运行成本低。
②控制方式先进，系统具有的自动诊断功能和先进的管路连接技术（系统本身连接部件少），使年维修费用有所降低。
2、缺点：
设备初投资高；需要另外设置新风系统，使空调冷量有所浪费。
VRV空调系统的适用场所
适用于中小型面积的酒店、宾馆、办公楼、会所等各种场所。更适用于别墅、公寓、复式、跃层房及小商铺。
VRV空调常用类型
1、一拖一单元式小型变频空调 ：室内机形式有嵌入式和风管式两种。嵌入式有3HP和5HP 。风管式有3HP、5HP、10HP、20HP。常用在各种商铺、小型办公室、餐厅等场所。
2、一拖三（四、五）家用中央空调：室内机形式有嵌入式、风管式、落地式、挂壁式四种。室外机最大6HP，最可连接9台空调室内机。常用在高级住宅、复式公寓、别墅、复式商铺等场所 。
