防盗报警器工作原理

家庭防盗报警器工作原理及介绍

系统组成及原理介绍家庭安防系统是指有效的利用技防手段来实现的安全

防范体系。系统包括防盗、防燃气泄漏、防火等功能，同时可备远程监控，方

便住户可以远程通过网络或电话随时了解家庭内部情况，同时可监听或者监视家庭内部情况。就技术角度而言，家庭安防系统是将传感技术、电子技术、通

讯技术、计算机以及现代光学技术相结合的综合性应用技术，应用于探测器非

法入侵行为和防止盗窃等行为。在任何需要防范的位置均可利用各种不同类型

的探测器构成点、线、面、空间等警戒区，又可将他们交织在一起形成多层次、

全方位的交叉防范体系。简而言之，家庭安防系统是用于探测器设防区域的非法入侵行为并发出报警信号的电子系统或网络。一.系统组成1.探测器探测器

是安装在防范现场的，用以探测入侵信号的装置。它的核心部件是传感器，传

感器的作用是将被探测的物理量(包括力、位移、速度、加速度、声、光等)转

换成相应的，易于精确处理的电量(如电流、电压、电容等)输出的一种置换装

置。探测器中的信号处理器(有的探测器只有传感器没有信号处理器)具有将原始的电信号放大、滤波、调制等，使之成为能在信道中传播的探测器电信号功

能。探测器种类很多，例如：磁开关探测器、振动探测器、被动红外探测器、

主动红外探测器、玻璃破碎探测器、微波/被动红外探测器等。2.信道信道是传

输信号的媒介，它不仅包括从探测器到报警控制器之间的导线，还包括其中所

有的转换设备。例如：中继放大器、编码译码器、发射接收器等。信道的作用是将探测器输出的电信号及时、准确地传送给报警控制器，并将报警控制器的

指令传送给探测器。在报警技术中常用信道有两种即有线信道和无线信道。(1)

有线信道有线信道是有形的，可以看得见、摸得着的信道。常用的传输线有：

多信芯线、双绞线、同轴电缆、光缆、电话线等。(2)无线信道无线信道也可以

说是无形信道，它是以电磁波为传输媒介的信道。3.报警控制器报警控制器是安装在指定位置的能接收由信道传输来的危险信号而发出声光报警，同时又能

长沙家家居整理

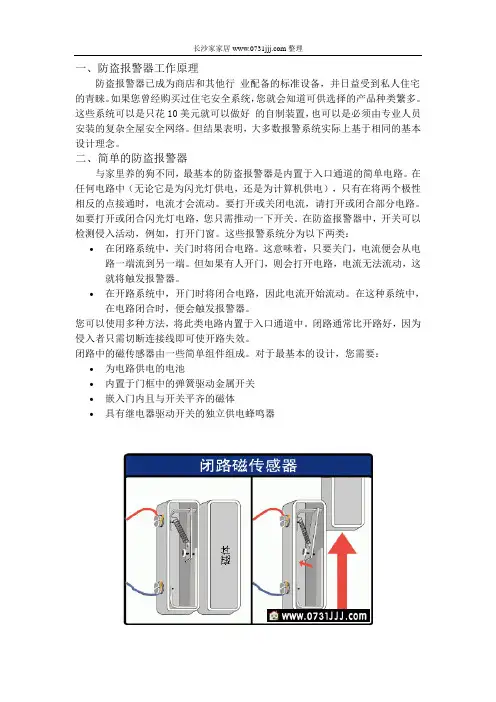

一、防盗报警器工作原理

防盗报警器已成为商店和其他行 业配备的标准设备，并日益受到私人住宅的青睐。如果您曾经购买过住宅安全系统，您就会知道可供选择的产品种类繁多。这些系统可以是只花10美元就可以做好 的自制装置，也可以是必须由专业人员安装的复杂全屋安全网络。但结果表明，大多数报警系统实际上基于相同的基本设计理念。

二、简单的防盗报警器

与家里养的狗不同，最基本的防盗报警器是内置于入口通道的简单电路。在任何电路中（无论它是为闪光灯供电，还是为计算机供电），只有在将两个极性相反的点接通时，电流才会流动。要打开或关闭电流，请打开或闭合部分电路。

如要打开或闭合闪光灯电路，您只需推动一下开关。在防盗报警器中，开关可以检测侵入活动，例如，打开门窗。这些报警系统分为以下两类：

 在闭路系统中，关门时将闭合电路。这意味着，只要关门，电流便会从电路一端流到另一端。但如果有人开门，则会打开电路，电流无法流动，这就将触发报警器。

 在开路系统中，开门时将闭合电路，因此电流开始流动。在这种系统中，在电路闭合时，便会触发报警器。

您可以使用多种方法，将此类电路内置于入口通道中。闭路通常比开路好，因为侵入者只需切断连接线即可使开路失效。

闭路中的磁传感器由一些简单组件组成。对于最基本的设计，您需要：

 为电路供电的电池

 内置于门框中的弹簧驱动金属开关

 嵌入门内且与开关平齐的磁体

 具有继电器驱动开关的独立供电蜂鸣器

长沙家家居整理

关门时，磁体会拉动并闭合金属开关，以使电路闭合。电流将为继电器电磁体供电，因此蜂鸣器电路保持打开。通过开门移动磁体时，弹簧将开关弹回到打开位置，这将切断电流并关闭继电器以发出警报。

这类系统也可以内置于窗户中。如果侵入者推开窗户，磁体就会滑出开关，从而激活蜂鸣器。

另一种简单的防盗报警器将小型按钮作为开关。它将按钮嵌入门框中，以便在关门时推入按钮。当有人开门时，将松开按钮，从而改变电路并发出警报。

-------------精选文档-----------------

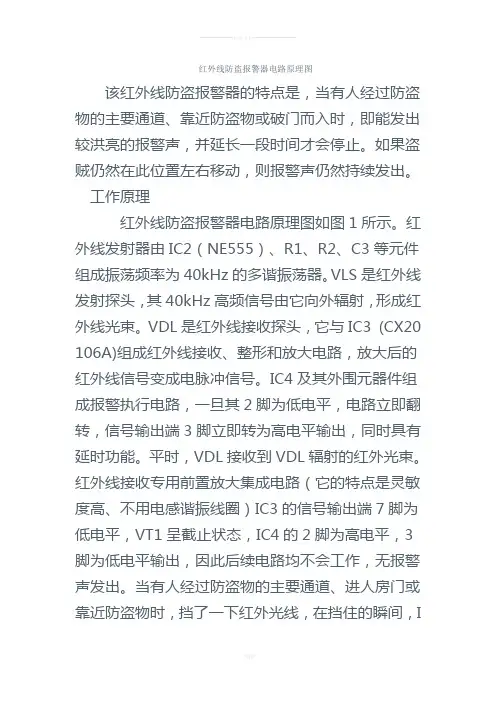

可编辑 红外线防盗报警器电路原理图

该红外线防盗报警器的特点是，当有人经过防盗物的主要通道、靠近防盗物或破门而入时，即能发出较洪亮的报警声，并延长一段时间才会停止。如果盗贼仍然在此位置左右移动，则报警声仍然持续发出。

工作原理

红外线防盗报警器电路原理图如图1所示。红外线发射器由IC2（NE555）、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。VDL是红外线接收探头，它与IC3 (CX20106A)组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。平时，VDL接收到VDL辐射的红外光束。红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，I-------------精选文档-----------------

可编辑 C3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。与此同时，IC4进人延时阶段，约经过2nun（计算公式为t=1 ．1RgC8）时间后，IC4置位，使3脚又转为低电平，报警声停止。如果这时红外线又被挡住，电路会再次工作。

元器件选择

IC1选用CW7806或LM7806集成电路；IC2，IC4均选用555时基集成电路；

IC3选用CX20106或KA2184集成电路；IC5选用KD -9561四声模拟声集成电路。

防盗报警器工作原理

防盗报警器是一种常见的安全设备，其工作原理可以分为两个主要方面：侦测和报警。通过准确侦测和及时报警，防盗报警器能够有效地保护我们的财产安全。本文将详细介绍防盗报警器的工作原理。

一、侦测技术

防盗报警器中的侦测技术主要用于感知周围环境是否存在异常情况。常见的侦测技术有以下几种：

1. 红外传感器

红外传感器是防盗报警器中最常用的侦测技术之一。它通过感知红外线的变化来识别人体或物体的存在。当有人或物体进入红外传感器范围内时，传感器会发出信号。

2. 磁力传感器

磁力传感器是另一种常见的侦测技术，它主要用于检测门窗的开闭状态。当门窗被打开或关闭时，磁力传感器会感知到磁场的变化，并发送信号。

3. 压电传感器

压电传感器可以检测震动或振动。当有人或物体在防盗报警器周围产生震动或振动时，压电传感器会感知到，并发出警报信号。 以上仅是防盗报警器中常见的侦测技术，实际应用中还有其他侦测技术，如声音传感器、微波传感器等。不同的侦测技术可以根据不同的场景和需求进行选择和组合。

二、报警方式

一旦防盗报警器侦测到异常情况，它将通过报警方式提醒用户，以便及时采取行动。常见的报警方式有以下几种：

1. 声音报警

声音报警是最常见的报警方式之一。当防盗报警器侦测到异常情况时，它会通过内置的喇叭或声音设备发出高分贝的警报声，用于吸引注意并引起人们的警觉。

2. 短信报警

一些高级防盗报警器还能够通过手机短信的方式进行报警。当异常情况发生时，报警器会将报警信息发送给用户的手机，用户可以随时随地接收到报警信息，及时采取相应的措施。

3. 联动报警

联动报警是指防盗报警器与其他安全设备或系统进行联动。当报警器侦测到异常情况时，它可以触发其他设备或系统，如闭路电视监控、安防门禁等，实现全方位的保护和报警。

总结 防盗报警器的工作原理主要包括侦测技术和报警方式两个方面。通过侦测周围环境的异常情况，防盗报警器能够及时报警，保护我们的财产安全。不同的侦测技术和报警方式可以根据实际需求进行选择和组合，以实现更好的安全效果。在今后的发展中，防盗报警器将继续创新和进化，为我们提供更加可靠和智能的安全保护。
