机械制图-剖视图的画法
一、 剖视图的概念
假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。
二 剖视图的配置
各种视图的配置形式同样适用于剖视图根据剖视的目的和国标中的有关规定剖视图的画法要点如下：
1 剖切位置及剖切面的确定
根据机件的特点，剖切面可以是曲面，但一般为平面，表示机件内部的结构剖视，剖切平面的位置应通过内部结构的对称面或轴线。
2 剖视图的画法
1）剖切符号：用粗短画(线宽1~1.5d)表示，用以指示剖切面的位置，并用箭头表示投影方向。
2）剖视图：“假想”剖开投影后，所有可见的线均画出，不能遗漏。 3）剖面符号：剖切平面与机件的接触部分(断面)画剖面线，剖面线应以适当角度的细实线绘制，最好为45°斜线，同一机件的各个视图中剖面线方向与间距必须一致
4）剖视图的配置与标注．剖视图名称用”Ｘ－Ｘ“表示。
三、剖视图的种类
按剖切的范围，剖视图可分为全剖视图、半剖视图和局部视图。
1、全剖视图
（1） 概念：用剖切面完全地剖开物体所得的剖视图。 （2） 应用：表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。
例：全剖视图的作法：（如下图）
（3）注意：因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。
2、半剖视图
（1）概念：当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视，另一半画成视图。（2）应用：由于半剖视图既充分的表达了机件的内部形状，又保留了机 件的外部形状，所以常采用它来表达内外部形状都比较复杂的对称机件。当机件的形状接近于对称，且不对称的部分已另有图形表达清楚时，也可以画成半剖视图。
机械制图-零件常用的表达方法
在机械制图中，准确地表达零件的形状和尺寸非常重要。为了实现这个目标，机械工程师们使用了一系列常用的表达方法。本文将介绍一些常见的表达方法，以帮助读者更好地理解机械制图中零件的表达方式。
1. 正交投影
正交投影是机械制图中最基本的表达方法之一。它使用垂直于投影面的投影线将物体的各个面投影到平面上。常见的正交投影有三个视图：主视图、左视图和顶视图。主视图显示物体的正面，左视图显示物体的左侧，顶视图显示物体的上方。
在正交投影中，我们使用不同的线条类型和标记来表示不同的特征。例如，实线用来表示物体的轮廓线，虚线用来表示物体的隐藏轮廓线，圆点线用来表示物体的投影线。此外，我们还可以使用箭头标记来表示额外的尺寸信息。
2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。它可以帮助人们更好地理解复杂零件的内部构造。剖视图通常通过在相应的截面上用切割线来实现。切割线由符号
机械制图中剖视图的种类及画法汇总
假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。
2.剖视图的画法
（1）确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；（2）画出剖切后的剖面区域；（3）画出剖切面后面的可见轮廓线。（4）在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
① 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。② 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。其它视图仍应完整画出。
（a）物体的视图 （b）画出剖面区域 （c）完成剖视图
（5）剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。剖切符号尽可能不与图形轮廓线相交。当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图（a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图（b）所示。

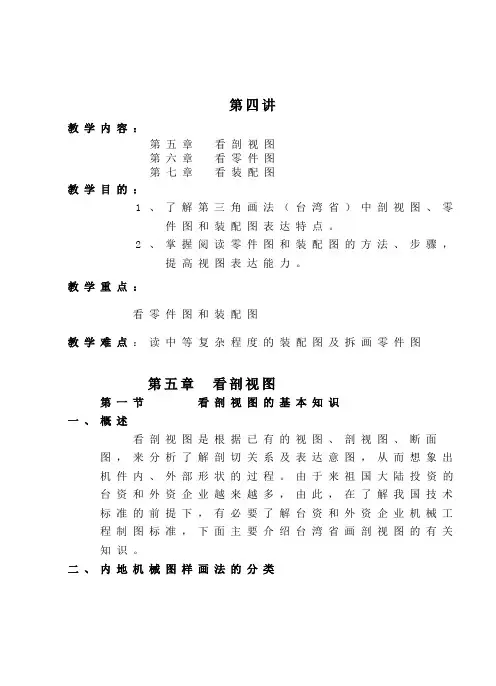

第四讲
教学内容：
第五章 看剖视图
第六章 看零件图
第七章 看装配图
教学目的：
1、了解第三角画法（台湾省）中剖视图、零件图和装配图表达特点。
2、掌握阅读零件图和装配图的方法、步骤，提高视图表达能力。
教学重点：
看零件图和装配图
教学难点：读中等复杂程度的装配图及拆画零件图
第五章 看剖视图
第一节 看剖视图的基本知识
一、概述
看剖视图是根据已有的视图、剖视图、断面图，来分析了解剖切关系及表达意图，从而想象出机件内、外部形状的过程。由于来祖国大陆投资的台资和外资企业越来越多，由此，在了解我国技术标准的前提下，有必要了解台资和外资企业机械工程制图标准，下面主要介绍台湾省画剖视图的有关知识。
二、内地机械图样画法的分类
三、介绍台湾地区的机械制图标准基本规定：
1、图幅
编号 尺寸
0 841X1189
1 594X841
2 420X594
3 297X420
4 210X297
5 148X210
线的粗细配合：粗 1 0.8 0.7 0.6 0.5
中 0.7 0.6 0.5 0.4 0.35
细 0.35 0.3 0.25 0.2 0.18
注意：
（1）大陆标准中图线分粗∶中∶细 = 4∶ 2 ∶1 ，且规定机械制图中只有粗、细线两种。
（2）假想线台湾用细点画线表示，大陆则用双点画线表示。
3、字体
（1）中文字
方形：字宽等于字高。
长形：字宽为字高的3/4。
宽形：字宽为字高的4/3。
（2）拉丁字母与阿拉伯数字与大陆相同。
四、剖视图（剖面）
1、割面及割面线
（1）割面：即剖切平面。
（2）割面线：表示剖切平面位置的线。割面线以箭头标示观察者面对剖面的方向，割面线的两端伸出视图外约10mm，其画法与标注如下图。
割面线可转折，，两端及转折处为粗实线，中间则以细链线（即内地的细点画线）连接。多个割面应以字母区别，同一割面的两端以同一字母标示，字母写在箭头的外侧，书写方向一律字头朝上，剖视图的名称标示在剖视图的下方中间处，如下图。
