回流焊炉操作规范

上海思沛机电制品有限公司 SP-OP-ED-021

SP INDUSTRIAL LTD REV 1.0

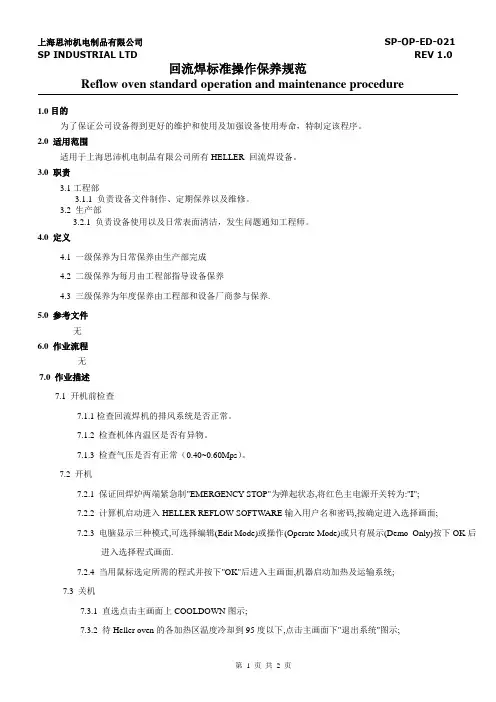

回流焊标准操作保养规范

Reflow oven standard operation and maintenance procedure

第 1 页 共 2 页 1.0目的

为了保证公司设备得到更好的维护和使用及加强设备使用寿命，特制定该程序。

2.0 适用范围

适用于上海思沛机电制品有限公司所有HELLER 回流焊设备。

3.0 职责

3.1工程部

3.1.1 负责设备文件制作、定期保养以及维修。

3.2 生产部

3.2.1 负责设备使用以及日常表面清洁，发生问题通知工程师。

4.0 定义

4.1 一级保养为日常保养由生产部完成

4.2 二级保养为每月由工程部指导设备保养

4.3 三级保养为年度保养由工程部和设备厂商参与保养.

5.0 参考文件

无

6.0 作业流程

无

7.0 作业描述

7.1 开机前检查

7.1.1 检查回流焊机的排风系统是否正常。

7.1.2 检查机体内温区是否有异物。

7.1.3 检查气压是否有正常（0.40~0.60Mps）。

7.2 开机

7.2.1 保证回焊炉两端紧急制"EMERGENCY STOP"为弹起状态,将红色主电源开关转为:"I";

7.2.2 计算机启动进入HELLER REFLOW SOFTWARE输入用户名和密码,按确定进入选择画面;

回流焊机操作规程

一、安全要求：

1.操作人员必须穿戴防静电服、手套、护目镜等个体防护装备，并确保操作环境无静电干扰。

2.严禁在触摸回流焊机时戴手套，以免引起触电危险。

3.留意回流焊机附近的紧急停机按钮和紧急断电开关，确保能够在紧急情况下迅速关停设备。

4.在操作过程中，需密切观察设备运行情况，及时发现异常并报告维修人员。

二、设备操作：

1.工作前，应检查回流焊机电源是否正常，保证所需的电源稳定。

2.清理设备，确保设备的表面、传送带、加热区域等清洁无杂物。

3.根据产品要求，调整设备的加热区域温度和送风速度等参数。

三、产品处理：

1.检查产品的焊点，确认焊点的位置、焊盘是否完整。

2.密切关注铭牌焊接时间，根据产品要求设定合适的焊接时间。

3.进料时需注意产品的位置和对准度，保证产品能够顺利进入焊接区域。

4.确保产品在回流焊机中的停留时间符合标准要求，不能过长或过短。

5.检查焊接后的产品质量，包括焊点完好性、无后焊、漏焊等问题。 6.产品出料后，将其移到指定的区域进行冷却，待产品完全冷却后方可移出到下一工序。

四、设备维护：

1.工作结束后，关闭设备电源，清理设备的残渣和灰尘，并将设备及其周围清洁干净。

2.定期检查设备的传送带和加热装置，确保设备的正常运行。

3.若设备出现异响或其他异常情况，应及时报修，切勿私自处理。

通过严格遵守回流焊机的操作规程，可以确保焊接质量，延长设备寿命，并保障操作人员的安全。同时，还需将操作规程进行培训和传达，提高员工对操作规程的认识和遵守度，定期检查操作人员的工作情况和遵守情况，及时发现问题并进行纠正和改进。这样才能确保回流焊机的安全、稳定运行，提高生产效率和产品质量。

回流焊安全操作规程

1. 检查电源，检查设备是否接地良好，开机前检查炉腔确保设备内部无异物。

2. 检查入口和出口末端的四个紧急开关是否弹出，并拆下四个紧急开关保护环。

3. 检查排风机电源是否正确，然后打开电源。

4. 启动回流焊检查热风马达声音是否异常检查传送带在运输中是否正常保证无挤压、检查每个滚柱轴承的润滑情况。如果发现任何异常，立即按下紧急停止按钮，以防止设备损坏。

5. 打开控制软件设置回流焊温度。通常，炉膛温度为20-30分钟达到设定值。

6. 设备上计算机只供本机使用严禁他用。严禁随意删改计算机所配置的数据文件、系统文件、批处理文件以免计算机系统混乱。未经允许，请勿使用任何移动存储设备与计算机通信。

7. 根据电路板尺寸缓慢的调整导轨宽窄，机器必须保持平稳不得倾斜或有不稳定的现象，在操作过程中，除电路板和测温设备外，严禁将其他物品放入炉腔内。

8. 测温设备不得长时间处于高温状态。每次测温后，测温设备应迅速从炉腔中取出，以避免变形，遇到个别温区停止加热的情况应先检查对应的保险管，操作时注意高温避免烫伤，在冷却模式过程中打开炉体检查炉腔内是否有异物检查完毕关闭炉体。

9. 关机前不要切断电源。系统将自动进入冷却操作模式，热风电机将继续工作10-15分钟后热风马达将停止工作这时可关闭热源。

10. 操作员定期检查设备、维护并做好记录。

11. 检修机器时，请关闭电源，以防触电或短路。 12. 应每天检查所有部件，并特别注意传送带，以防其卡住或脱落。

教你正确的回流焊安全操作规程以及相关维护

回流焊是一种常用的电子组装方法，其安全操作规程和维护是非常重要的。下面是正确的回流焊安全操作规程以及相关维护的一些建议。

一、安全操作规程：

1.穿戴个人防护用品：在进行回流焊作业时，应穿戴防护手套、防护眼镜、防护服等个人防护用品，确保人身安全。

2.防火防爆：在回流焊作业过程中，要注意防火防爆，将易燃易爆物品远离焊接区域，避免火花或高温引起事故。

3.通风良好：回流焊产生的焊接烟雾和气体对人体健康有害，所以需要确保作业区域有良好的通风设备，以保持空气清新并避免吸入有害物质。

4.谨慎操作：在进行回流焊时，要谨慎操作，避免发生烫伤和误操作导致电击等事故。遵循操作程序，确保操作安全。

5.安全关机：在使用回流焊设备结束后，应正确关机并切断电源，避免长时间待机和电器故障。

二、相关维护：

1.定期清洁：回流焊设备在使用过程中会积累焊渣、焊锡球等杂质，应定期清洁设备，避免影响焊接效果和设备寿命。注意使用专用清洁剂和工具，以防损坏设备。

2.检查电气线路：定期检查回流焊设备的电气线路，确保线路接头紧固、绝缘完好，避免漏电和电击等事故。如发现线路老化、破损等问题，及时更换维修。 3.涂抹润滑剂：回流焊设备中的滑轨、传动链条等部件需要定期涂抹润滑剂，以保持设备的正常运转，并延长设备寿命。注意选择适合设备的润滑剂，避免对焊接质量产生不良影响。

4.维护加热元件和传感器：回流焊设备中的加热元件和传感器是关键部件，需要定期检查和维护。确保加热元件的温度精度和传感器的准确度，以保证焊接质量和产品质量稳定。

5.定期保养：除了以上几点，还需要定期对回流焊设备进行全面保养。例如检查气动系统、水冷系统、加热系统等，确保设备的各项功能正常，并及时排除故障。

总结：

回流焊的安全操作规程和相关维护非常重要，能够保证焊接人员的安全和设备的正常运转。上述建议只是一些基本的操作和维护要点，实际操作中，根据具体设备的使用说明和生产环境的特点，还需要进一步完善和调整。在进行回流焊作业时，务必严格按照相关操作规程和注意事项，注意安全，保护设备，并确保焊接质量的稳定和可靠。
