LED发光二极管内部结构详解

LED即发光二极管（Light Emitting Diode），是一种能够将电能直接转换为光能的电子元件。它是一种半导体器件，由两个不同材料的半导体结合而成。下面将详细介绍LED发光二极管的内部结构。

一、PN结构

LED的核心部分是一个PN结，它由P型半导体和N型半导体组成。P型半导体中的正电荷多于负电荷，N型半导体中的负电荷多于正电荷。当P型半导体与N型半导体通过PN结连接时，形成一个耗尽层，也叫势垒。这个势垒可以阻止电子和空穴的自由移动，使得电流在正向偏置情况下能够通过。

二、发光层

发光二极管的发光层位于PN结的一侧。发光层是一种特殊的半导体材料，称为蓝宝石（GaN）或碳化硅（SiC）。在发光层中注入了少量的杂质，这些杂质被称为掺杂剂，可以使其发出不同颜色的光。

三、电极

LED的两端有两个电极引出。其中一个是P型半导体的电极，另一个是N型半导体的电极。这两个电极通过金属线或银胶连接到半导体片上。电极起到导电和固定LED的作用。

四、封装

LED芯片通常需要封装以保护内部结构和提高发光效果。封装过程主要包括将LED芯片安装到底壳中，然后用透明的塑料或树脂材料封装。封装材料透明度高，能够产生高亮度的光源。 五、波长转换层

部分LED还包含一个波长转换层，也称为荧光体。它位于发光层的上方，可以将LED发出的蓝光转换成其他颜色的光，如白光、黄光等。

六、反射杯

有些LED还配有一个反射杯，它位于LED芯片上方，可以起到聚光的作用。反射杯一般是金属或塑料材质，帮助将光线聚焦到一个方向，提高LED的亮度。

七、镀膜层

一些LED芯片还会在其表面镀上一层薄膜，以增加反射效果，提高光的输出。

总结：LED发光二极管是由PN结、发光层、电极、封装、波长转换层、反射杯和镀膜层等组成的。它能够将电能转换为光能，广泛应用于照明、显示、指示等领域。通过合理的调整内部结构和材料选择，LED可以实现各种颜色和亮度的光效果。

Ｈｉｇｈ＆Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｙ　

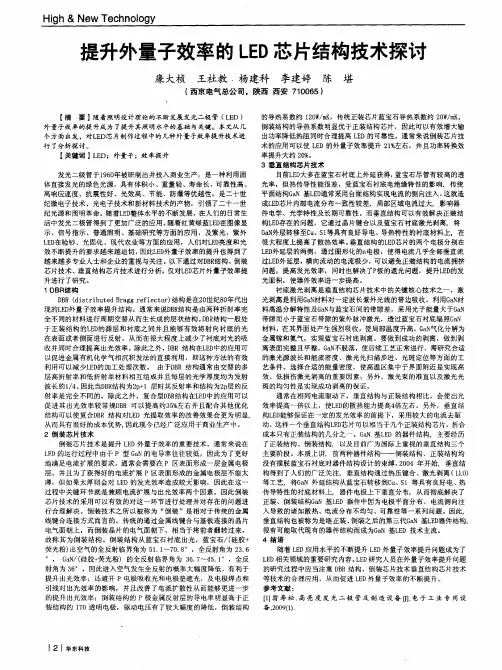

提升外量子效率的ＬＥＤ芯片结构技术探讨　

廉大桢　王社教．杨建科李建婷　陈堪　

（西京电气总公司，陕西西安７１００６５）　

【摘要】随着照明设计理论的不断发展发光二极管（ＬＥＤ）　

外量子效率的提升成为了提升其照明水平的基础与关键。本文从几　

个方面出发，对ＬＥＤ芯片制作过程中的几种外量子效率提升技术进　

行了分析探讨。　

【关键词】ＬＥＤ；外量子；效率提升　

发光二级管于１９６０年被研制出并投入商业生产，是一种利用固　

体直接发光的绿色光源，具有体积小、重量轻、寿命长、可靠性高、　

高响应速度、抗震性好、光效高、节能、防爆等优越性。是二十世　

纪微电子技术、光电子技术和新材料技术的产物，引领了二十一世　

纪光源和照明革命。随着ＬＥＤ整体水平的不断发展，在人们的日常生　

活中发光二极管得到了更加广泛的应用。随着红黄绿蓝ＬＥＤ在图像显　

示、信号指示、普通照明、基础研究等方面的应用，及紫光、紫外　

ＬＥＤ在验钞、光固化、现代农业等方面的应用，人们对ＬＥＤ亮度和光　

效不断提升的要求越来越迫切，因此ＬＥＤ＃￣量子效率的提升也得到了　

越来越多专业人士和企业的重视与关注。以下通过对ＤＢＲ结构、倒装　

芯片技术、垂直结构芯片技术进行分析，仅对ＬＥＤ芯片外量子效率提　

升进行了研究。　

１　ＯＢＲ结构　

ＤＢＲ（ｄｉｓｔｒｉｂｕｔｅｄ　Ｂｒａｇｇ　ｒｅｆｌｅｃｔｏｒ）结构是在２Ｏ世纪８Ｏ年代出　

现的ＬＥＤ外量子效率提升结构。通常来说ＤＢＲ结构是由两种折射率完　

全不同的材料进行周期交替从而生长成的层状结构。ＤＢＲ结构一般处　

于正装结构的ＬＥＤ的源层和衬底之间并且能够有效将射向衬底的光　

在表面或者侧面进行反射，从而在很大程度上减少了衬底对光的吸　

收并同时合理提高出光效率。除此之外，ＤＢＲ结构在ＬＥＤ中的应用可　

以促进金属有机化学气相沉积发法的直接利用，即这种方法的有效　

利用可以减少ＬＥＤ的加工处理次数。　由于ＤＢＲ结构通常由交替的多　

简述LED的结构和工作原理

LED（Light Emitting Diode，发光二极管）由P型半导体和N型半导体材料以及两个电极组成。P型半导体中的杂质含有背离正常晶格构型的阴离子，形成"空穴"；N型半导体中的杂质含有净正电荷的阳离子，形成"自由电子"。

当在两个半导体结合处施加正向电压时，自由电子和空穴开始向结合界面移动。当它们相遇时，自由电子会填充空穴，产生能量差。这个能量差会转化为光子（光的基本单位），从而产生可见光。

LED的结构可以分为以下几个部分：

1. Emitter（发射器）：发出光的区域。

2. Die（芯片）：位于发射器中心，是发光的核心部分。

3. Substrate（衬底）：支撑芯片的基础结构。

4. Anode（阳极）：连接P型半导体。

5. Cathode（阴极）：连接N型半导体。

LED的工作原理可以简述如下：

1. 通过外部电流或电压施加在LED PN结处，形成电子和空穴。

2. 电子受到能带差引导，从N型半导体向PN结的P型半导体移动；空穴也受到能带差引导，从P型半导体向PN结的N型半导体移动。 3. 当电子与空穴相遇时，它们会发生复合并释放出能量。

4. 这个能量以光子的形式辐射出来，从而产生可见光。

5. 光子会被LED的结构特性导向，并通过发射器向周围环境发出。

6. 通过控制电流或电压的大小，可以控制LED发光的强度和亮度。

LED的工作原理具有高效、快速响应、寿命长、抗震动等优点，使得LED成为了现代照明和显示技术中的重要组件。

硅基micro led结构

硅基Micro LED（Micro Light Emitting Diode）是一种新兴的显示技术，它具有高亮度、高对比度、低功耗和快速响应等优点。本文将从结构设计、制备工艺和应用前景三个方面探讨硅基Micro

LED的特点和发展前景。

一、结构设计

硅基Micro LED的结构主要包括LED芯片、电极和封装等组成部分。LED芯片是硅基Micro LED的核心部分，它采用硅基材料作为基底，通过外延生长和微细加工技术制备而成。电极是为了提供电流和控制光的发射，一般采用金属材料制作。封装是为了保护LED芯片和电极，常用的封装材料有环氧树脂和玻璃等。

二、制备工艺

硅基Micro LED的制备工艺较为复杂，主要包括外延生长、晶圆加工和封装等步骤。外延生长是将硅基材料通过化学气相沉积或分子束外延等技术在硅基底上生长LED芯片。晶圆加工是将外延生长的LED芯片进行切割、去背面和腐蚀等处理，形成单个的Micro LED芯片。封装是将Micro LED芯片与电极进行粘接和封装，形成硅基Micro LED显示器。

三、应用前景

硅基Micro LED技术具有广阔的应用前景。首先，硅基材料具有良好的光电性能和热稳定性，能够实现高亮度、高对比度和快速响应的显示效果。其次，硅基Micro LED具有低功耗特点，可以节约能源并延长电池续航时间。此外，硅基Micro LED还具备柔性、可弯曲和透明等特点，可以应用于可穿戴设备、智能眼镜和车载显示等领域。

硅基Micro LED作为一种新兴的显示技术，具有很大的发展潜力。随着制备工艺的不断改进和成本的降低，硅基Micro LED有望在大屏幕显示、虚拟现实和增强现实等领域得到广泛应用。未来，硅基Micro LED有望取代传统的液晶显示和OLED显示，成为下一代显示技术的主流。
