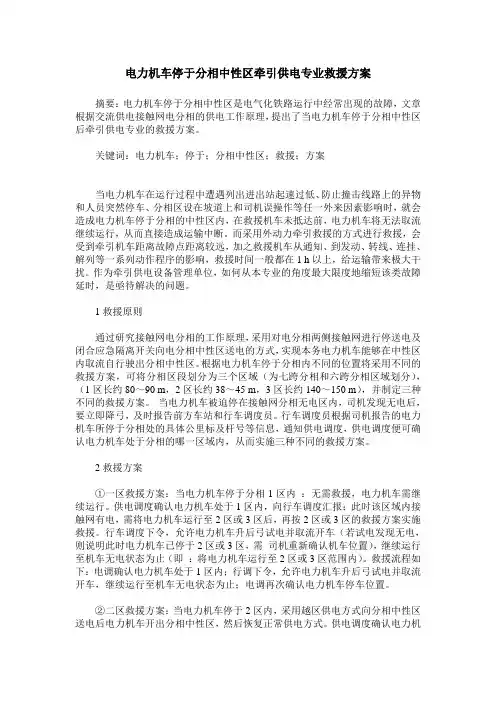

电力机车停于分相中性区牵引供电专业救援方案

电力机车停于分相中性区牵引供电专业救援方案

电力机车停于分相中性区牵引供电专业救援方案

摘要：电力机车停于分相中性区是电气化铁路运行中经常出现的故障，文章根据交流供电接触网电分相的供电工作原理，提出了当电力机车停于分相中性区后牵引供电专业的救援方案。

关键词：电力机车；停于；分相中性区；救援；方案

当电力机车在运行过程中遭遇列出进出站起速过低、防止撞击线路上的异物和人员突然停车、分相区设在坡道上和司机误操作等任一外来因素影响时，就会造成电力机车停于分相的中性区内，在救援机车未抵达前，电力机车将无法取流继续运行，从而直接造成运输中断。而采用外动力牵引救援的方式进行救援，会受到牵引机车距离故障点距离较远，加之救援机车从通知、到发动、转线、连挂、解列等一系列动作程序的影响，救援时间一般都在1 h以上，给运输带来极大干扰。作为牵引供电设备管理单位，如何从本专业的角度最大限度地缩短该类故障延时，是亟待解决的问题。

1救援原则

通过研究接触网电分相的工作原理，采用对电分相两侧接触网进行停送电及闭合应急隔离开关向电分相中性区送电的方式，实现本务电力机车能够在中性区内取流自行驶出分相中性区。根据电力机车停于分相内不同的位置将采用不同的救援方案，可将分相区段划分为三个区域（为七跨分相和六跨分相区域划分），（1区长约80～90 m，2区长约38～45 m，3区长约140～150 m），并制定三种不同的救援方案。 当电力机车被迫停在接触网分相无电区内，司机发现无电后，要立即降弓，及时报告前方车站和行车调度员。行车调度员根据司机报告的电力机车所停于分相处的具体公里标及杆号等信息，通知供电调度，供电调度便可确认电力机车处于分相的哪一区域内，从而实施三种不同的救援方案。

2救援方案

①一区救援方案：当电力机车停于分相1区内 ：无需救援，电力机车需继续运行。供电调度确认电力机车处于1区内，向行车调度汇报：此时该区域内接触网有电，需将电力机车运行至2区或3区后，再按2区或3区的救援方案实施救援。行车调度下令，允许电力机车升后弓试电并取流开车（若试电发现无电，则说明此时电力机车已停于2区或3区，需 司机重新确认机车位置），继续运行至机车无电状态为止（即 ：将电力机车运行至2区或3区范围内）。救援流程如下：电调确认电力机车处于1区内；行调下令，允许电力机车升后弓试电并取流开车，继续运行至机车无电状态为止；电调再次确认电力机车停车位置。
