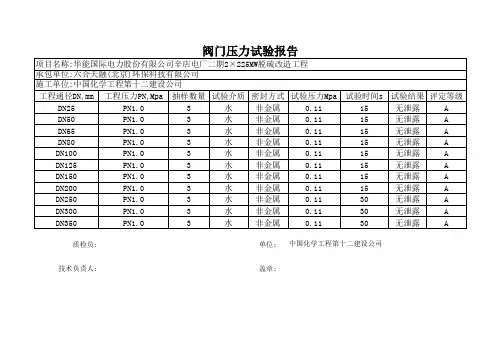

阀门试压试验记录.pdf

工程通径DN,mm工程压力PN,Mpa抽样数量试验介质密封方式试验压力Mpa试验时间s试验结果评定等级DN25PN1.03水非金属0.1115无泄露ADN50PN1.03水非金属0.1115无泄露ADN65PN1.03水非金属0.1115无泄露ADN80PN1.03水非金属0.1115无泄露ADN100PN1.03水非金属0.1115无泄露ADN125PN1.03水非金属0.1115无泄露ADN150PN1.03水非金属0.1115无泄露ADN200PN1.03水非金属0.1115无泄露ADN250PN1.03水非金属0.1130无泄露ADN300PN1.03水非金属0.1130无泄露ADN350PN1.03水非金属0.1130无泄露A质检员:单位:技术负责人:盖章:中国化学工程第十二建设公司阀门压力试验报告项目名称:华能国际电力股份有限公司辛店电厂二期2×225MW脱硫改造工程施工单位:中国化学工程第十二建设公司承包单位:六合天融(北京)环保科技有限公司

阀门强度及严密性试验记录

工程名称： 质保(安)表4

施 工 单 位

型 号 规 格 闸阀DN100 分 部 工 程 水卫

阀 门 数 量(个) 10 抽查数量(个) 10

公称压力(MPa) 1.0 工作压力(MPa) 0.6

安 装 部 位 消防给水干管 试 验 日 期 XX

试压设备的名称

型号、装置情况

说 明 或 图 标 新型阀门试验台

抽查阀门编号 1 2 3 4

强

度

试

验 试验压力 1.5 1.5 1.5 1.5

在试验压力

下5min内的

压力降(MPa) 0.015 0.01 0.02 0.015

外 观 检 查 无裂痕 无裂痕 无裂痕 无裂痕

试 验 结 论 合格 合格 合格 合格

试 验 压 力 1.5 1.5 1.5 1.5

外 观 检 查 无渗漏 无渗漏 无渗漏 无渗漏

试 验 结 论 合格 合格 合格 合格

质检员： 施工员： 操作人：

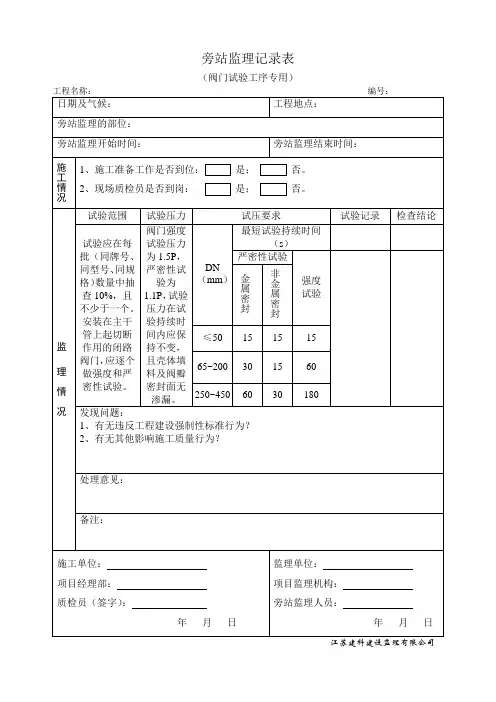

旁站监理记录表

（阀门试验工序专用）

工程名称： 编号：

日期及气候： 工程地点：

旁站监理的部位：

旁站监理开始时间： 旁站监理结束时间：

施工情况 1、施工准备工作是否到位： 是； 否。

2、现场质检员是否到岗： 是； 否。

监

理

情

况 试验范围 试验压力 试压要求 试验记录 检查结论

试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。 阀门强度试验压力为1.5P，严密性试验为1.1P，试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。 DN（mm） 最短试验持续时间（s）

严密性试验

强度

试验

金属密封 非金属密封

≤50 15 15 15

65~200 30 15 60

250~450 60 30 180

发现问题：

1、有无违反工程建设强制性标准行为？

2、有无其他影响施工质量行为？

处理意见：

备注：

施工单位：

项目经理部：

质检员（签字）：

年 月 日

监理单位：

项目监理机构：

旁站监理人员：

年 月 日

江苏建科建设监理有限公司

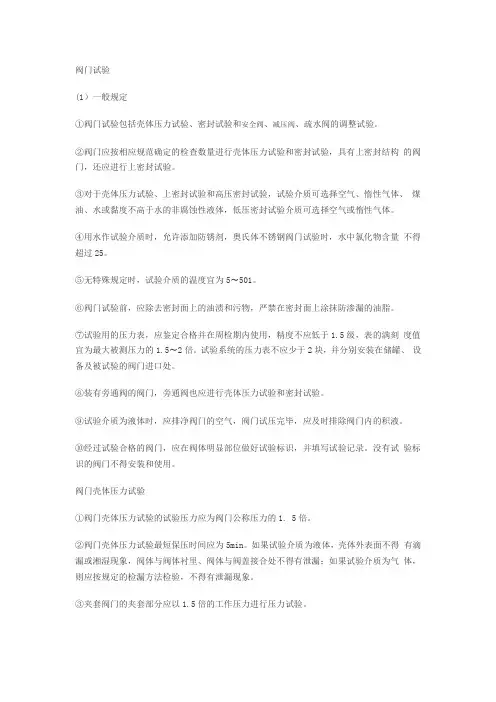

阀门试验

(1）一般规定

①阀门试验包括壳体压力试验、密封试验和安全阀、减压阀、疏水阀的调整试验。

②阀门应按相应规范确定的检查数量进行壳体压力试验和密封试验，具有上密封结构 的阀门，还应进行上密封试验。

③对于壳体压力试验、上密封试验和高压密封试验，试验介质可选择空气、惰性气体、 煤油、水或黏度不高于水的非腐蚀性液体，低压密封试验介质可选择空气或惰性气体。

④用水作试验介质时，允许添加防锈剂，奥氏体不锈钢阀门试验时，水中氯化物含量 不得超过25。

⑤无特殊规定时，试验介质的温度宜为5〜501。

⑥阀门试验前，应除去密封面上的油渍和污物，严禁在密封面上涂抹防渗漏的油脂。

⑦试验用的压力表，应鉴定合格并在周检期内使用，精度不应低于1.5级，表的满刻 度值宜为最大被测压力的1.5〜2倍。试验系统的压力表不应少于2块，并分别安装在储罐、 设备及被试验的阀门进口处。

⑧装有旁通阀的阀门，旁通阀也应进行壳体压力试验和密封试验。

⑨试验介质为液体时，应排净阀门的空气，阀门试压完毕，应及时排除阀门内的积液。

⑩经过试验合格的阀门，应在阀体明显部位做好试验标识，并填写试验记录。没有试 验标识的阀门不得安装和使用。

阀门壳体压力试验

①阀门壳体压力试验的试验压力应为阀门公称压力的1. 5倍。

②阀门壳体压力试验最短保压时间应为5min。如果试验介质为液体，壳体外表面不得 有滴漏或湘湿现象，阀体与阀体衬里、阀体与阀盖接合处不得有泄漏；如果试验介质为气 体，则应按规定的检漏方法检验，不得有泄漏现象。

③夹套阀门的夹套部分应以1.5倍的工作压力进行压力试验。 ⑤上密封试验的基本步鬌为：封闭阀门进.出口，松开填料压盖，将阀门打开并使上 密封关闭，向腔内充滴试验介质，逐渐加压到试验压力，达到保压规定时间后，无渗漏为 合播書

⑥傲密封试验时，应向于关闭状态的被检測密封副的一侧腔体充满试验介质，并逐渐 加压到试驗压力，达到规定保压时间后，在该密封副的另一侧，目测渗漏情况。引人介质和 施加压力的方肉应符合下列现定：
