【鼓风机】鼓风机是干什么用的鼓风机原理鼓风机作用→品牌网【鼓风机】鼓风机是干什么用的鼓风机原理鼓风机作用鼓风机用途鼓风机主要由下列六部分组成:电机、空气过滤器、鼓风机本体、空气室、底座(兼油箱)、滴油嘴。
鼓风机靠汽缸内偏置的转子偏心运转,并使转子槽中的叶片之间的容积变化将空气吸入、压缩、吐出。
在运转中利用鼓风机的压力差自动将润滑送到滴油嘴,滴入汽缸内以减少摩擦及噪声,同时可保持汽缸内气体不回流,此类鼓风机又称为滑片式鼓风机。
鼓风机输送介质以清洁空气、清洁煤气、二氧化硫及其他惰性气体为主。
也可按需生产输送其他易燃、易爆、易蚀、有毒及特殊气体。
因而能广泛适用于冶金、化工、化肥、石化、食品、建材、石油、矿井、纺织、煤气站、气力输送、污水处理等各工业部门。
鼓风机特点1、鼓风机由于叶轮在机体内运转无摩擦,不需要润滑,使排出的气体不含油。
是化工、食品等工业理想的气力输送气源。
2、鼓风机属容积运转式鼓风机。
使用时,随着压力的变化,流量变动甚小。
但流量随着转速而变化。
因此,压力的选择范围很宽,流量的选择可通过选择转速而达到需要。
3、鼓风机的转速较高,转子与转子、转子与机体之间的间隙小,从而泄露少,容积效率较高。
4、鼓风机的结构决定其机械摩擦损耗非常小。
因为只有轴承和齿轮副有机械接触在选材上,转子、机壳和齿轮圈有足够的机械强度。
运行安全,使用寿命长是鼓风机产品的一大特色。
5、鼓风机的转子,均经过静、动平衡校验。
成品运转平稳、振动极小。
6、具有以上特点的鼓风机主要有:罗茨鼓风机,侧流式风机,多级离心鼓风机。
鼓风机原理离心式鼓风机的工作原理离心式鼓风机的工作原理与离心式通风机相似,只是空气的压缩过程通常是经过几个工作叶轮(或称几级)在离心力的作用下进行的。
鼓风机有一个高速转动的转子,转子上的叶片带动空气高速运动,离心力使空气在渐开线形状的机壳内,沿着渐开线流向风机出口,高速的气流具有一定的风压。
新空气由机壳的中心进入补充。
【专业知识】鼓风机工作原理【学员问题】鼓风机工作原理?【解答】离心式鼓风机的工作原理与离心式通风机相似,只是空气的压缩过程通常是经过几个工作叶轮(或称几级)在离心力的作用下进行的。
鼓风机有一个高速转动的转子,转子上的叶片带动空气高速运动,离心力使空气在渐开线形状的机壳内,沿着渐开线流向风机出口,高速的气流具有一定的风压。
新空气由机壳的中心进入补充。
单级高速离心风机的工作原理是:原动机通过轴驱动叶轮高速旋转,气流由进口轴向进入高速旋转的叶轮后变成径向流动被加速,然后进入扩压腔,改变流动方向而减速,这种减速作用将高速旋转的气流中具有的动能转化为压能(势能),使风机出口保持稳定压力。
从理论上讲,离心鼓风机的压力-流量特性曲线是一条直线,但由于风机内部存在摩擦阻力等损失,实际的压力与流量特性曲线随流量的增大而平缓下降,对应的离心风机的功率-流量曲线随流量的增大而上升。
当风机以恒速运行时,风机的工况点将沿压力-流量特性曲线移动。
风机运行时的工况点,不仅取决于本身的性能,而且取决于系统的特性,当管网阻力增大时,管路性能曲线将变陡。
风机调节的基本原理就是通过改变风机本身的性能曲线或外部管网特性曲线,以得到所需工况。
变频调控原理与特性:随着科技的不断发展,交流电机调速技术被广泛采用。
通过新一代全控型电子元件,用变频器改变交流电机的转速方式来进行风机流量的控制,可以大幅度减少以往机械方式调控流量造成的能量损耗。
变频调节的节能原理:当风量需从Q1减少到Q2时,如果采用节流调节法,工况点由A到B,风压增加到H2,轴功率P2下降,但减少的不太多。
如果采用变频调节方式,风机工况点由A到C,可见在满足同样风量Q2情况下,风压H3将大幅度下降,功率P3随着显著减少。
节省的功率损耗△P=△HQ2与面积BH2H3C成正比。
由以上分析可知,变频调节是一种高效的调节方式。
鼓风机采用变频调节,不会产生附加压力损失,节能效果显著,调节风量范围0%~100%,适合调节范围宽,且经常处于低负荷下运行的场合。
LG系列(单段式)高压鼓风机LG高压(鼓)风机工作原理:在叶轮旋转时,叶轮间的气体会因旋转运动而沿叶片及迳向方向被加速,气体进入外侧气环之后利用压差作用而回到叶片的基部而形成强力气流,如此周而复始使气体在气环内以螺旋方向运动而达到增压目的。
气体运动至排气口之后,由于压力已大于系统压力,因此气体迅速排出,利用东山科技龙谷(LONG—GOOD)高压鼓风机吸风与送风的功能,运用范围非常广泛。
LG高压(鼓)风机系列特点:高效率、低能耗:在高压力范围有较保守的设计,在使用情形下产生变化时,仍能安全运转安装容易:能任意安装于水平或垂直方向可靠性高:除叶轮外,无其它动件,几乎免维修低震动:机械精密度高,回转部件均经过极精密之平衡设计、测试、校正、震动率很低低噪音:使用东山科技龙谷(LONG-GOOD)低噪音马达直接传动,皆有内藏式消音器,降低运转噪音结构坚固:东山科技龙谷(LONG GOOD)风机壳面采用铝合金和铣合金制造有别于一般铝壳或铁壳之风机,更坚固耐用适用范围广:规格多,分高压力和大风量系列,可灵活选用最高品质:以东山科技龙谷(LONG GOOD)近三十年之制造经验,加以严密的品管,使所有零件均能达到最高品质无油、无污染,平静如水.LG系列高压(鼓)风机构造:马达:TEFC IP54F绝缘马达。
(依据欧洲CE规格)轴承:叶轮与轴部间,采用密封防尘设计,可防止尘土进入,加长使用年限叶轮:经特殊改良设计之叶轮,叶轮与机身之缝隙范围减少,在运转时可防止粉尘阻塞,与其它同类产品之多角及缝隙围面大,易造成阻塞而导致风机故障的缺点的不同。
LG高压鼓风机(单段式)技术参数:LG高压鼓风机(单段式)安装尺寸:型号 A B C ΦD E G H HD L U V ΦO LG-106 198 196 115 ф30 85 59 215 44 220 179 65 8.5 LG-206 245 230 126 G1.25" 90 72 246 39 235 206 83 10 LG-306 287 259 156 G1.5" 116 78 302 45 280 225 95 12 LG-406 335 293 182 G2" 119 80 336 55 303 262 115 14 LG-506 335 293 182 G2" 119 80 336 55 303 262 115 14 LG-606 350 328 183 G2" 113 108 365 46 380 292 141 14 LG-706 373 328 190 G2" 124 108 383 52 380 292 141 14 LG-806 442 420 236 G2.5"145 108 465 70 485 390 180 14 LG-906 442 420 236 G2.5" 145 108 465 70 485 390 180 14LG高压鼓风机(大功率,大流量,单段式)技术参数:。
鼓风机工作原理鼓风机是一种常见的工业设备,它主要用于输送气体、增压、通风以及排除废气等工业过程中。
鼓风机的工作原理是通过旋转叶片产生气流,从而产生气流压力,实现气体的输送和增压。
下面我们来详细了解一下鼓风机的工作原理。
首先,鼓风机的核心部件是叶轮。
叶轮是由多个叶片组成的,当鼓风机启动时,电动机驱动叶轮高速旋转,叶片随之旋转,产生气流。
叶轮的设计和制造对鼓风机的性能有着重要的影响,合理的叶轮设计可以提高鼓风机的效率和稳定性。
其次,鼓风机的工作原理是基于动能转换的原理。
当叶轮旋转时,空气被叶片带动产生动能,形成气流。
由于叶轮高速旋转,气流受到离心力的作用,气流的动能转化为压力能,从而产生气流压力。
这种压力能使得气体能够顺利地输送和增压。
另外,鼓风机的工作原理还涉及到气流的流动特性。
在鼓风机内部,气流经过叶轮后会产生压力增加和速度减小的效果,从而形成高压气流。
这种高压气流可以用于输送气体、增压以及通风换气等工业应用中。
总的来说,鼓风机的工作原理是基于叶轮旋转产生气流,通过动能转换产生气流压力,从而实现气体的输送和增压。
合理的叶轮设计和高效的动能转换是保证鼓风机正常工作的关键。
同时,鼓风机的工作原理也决定了它在工业生产中的重要性,它广泛应用于化工、冶金、矿山、建筑等领域,为工业生产提供了重要的支持。
总结一下,鼓风机的工作原理是基于叶轮旋转产生气流,通过动能转换产生气流压力,从而实现气体的输送和增压。
合理的叶轮设计和高效的动能转换是保证鼓风机正常工作的关键。
鼓风机在工业生产中具有重要的应用价值,为工业生产提供了重要的支持。
离心式鼓风机工作原理
离心式鼓风机是一种常见的工业风机,它能够通过旋转鼓风叶轮产生高压气流。
它的工作原理可以分为以下几个步骤。
1. 转子启动:当外部电源接通时,电机启动,转子开始旋转。
2. 空气进入:在转子旋转过程中,气流通过进气口被引导进鼓风机内部。
3. 空气加速:一旦进入鼓风机内部,气流被离心力推动,迫使气流沿着鼓风机的外轮廓进行加速。
这个加速过程会引起气流的压力和速度的升高。
4. 气流出口:当气流加速到一定速度后,它会沿着鼓风机的出风口喷出。
出风口的位置和方向可以根据具体的应用需求进行设计和调整。
5. 控制和调节:离心式鼓风机通常配备有控制系统,可以通过控制器来调节风量和压力等参数,以满足不同的工业应用需求。
总体而言,离心式鼓风机利用转子旋转所产生的离心力将气流加速,并通过鼓风叶轮的设计,将加速后的气流喷出。
这种工作原理使得离心式鼓风机成为广泛应用于通风、送风、排风、物料输送等工业领域的重要设备。

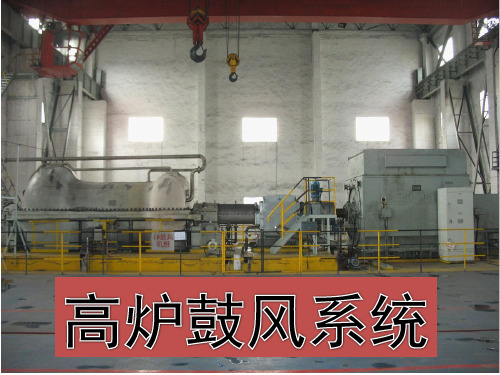

高炉的“心脏”—鼓风机原理及问题处理【案例概述】鼓风机通过吸进大量空气经过加压,增大了空气的压力,从而形成一定的压力和流量的气体。
经过风压以及风量调节之后,输入到高炉的一种动力机械。
鼓风机的作用:高炉冶金生产中需要大量的氧气作为化学反应的原料,从而为高炉中的烧结矿料能充分燃烧。
鼓风机通过吸入大量空气进行加压,形成一定的风压和风量,最终输入高炉中燃烧。
高炉鼓风机是高炉生产运行的关键,从高炉的英文名称“BlastFurnace”可以看出,Blast指的就是鼓风的意思。
可以说,高炉鼓风机就是高炉的心脏,为高炉运行提供源源不断地动力。
实际生产中经常说的“有风才有铁”就是这个道理。
按照目前的国内高炉实际运行情况估计,国内高炉保守数量900座,风机数量与高炉数量比例1.2,那么鼓风机数量在1080台左右。
提高鼓风机的效率、稳定率对于国内炼铁工业的稳定和成本控制具有十分关键的意义。
一、分类鼓风机的类型很多,按照鼓风机的动力类型、气流方向等进行划分,可以分为以下几种:1.驱动类型:对大容量高炉鼓风机组,通常分为汽动机组和电动机组,电动鼓风机组由电动机驱动风机运转,对厂区电力系统的稳定性要求较高;汽动鼓风机组由汽轮机驱动风机运转,对汽轮机、锅炉及其辅机系统的稳定性要求较高。
2.气体流动方向分为罗茨式鼓风机、轴流式鼓风机、离心式鼓风机。
二、风机选型目前国内外的高炉鼓风机均采用叶片式风机,主要有离心式和轴流式两大类。
离心鼓风机具有结构简单,运行可靠,设计点效率高,噪声较小等优点;轴流式鼓风机具有结构紧凑、体积小、重量轻、负荷调节性好、使用范围宽、风机转动惯量小、电机易启动等特点,所以在大型化和现代化高炉上被广泛使用。
离心式鼓风机结构简单,安全可靠,但其体积庞大,转子特重,安装和维护不方便,电机的启动也非常困难。
另外还要附加盘车等辅助装置,使成本提高,所以在大型高炉上通常不采用该种风机。
但是,使用离心式鼓风机可以比使用轴流式风机少用一台风机和电机,减少设备的一次性投入,运行3年左右即可收回购买轴流式风机多支出的投资。
鼓风机型号及参数大全鼓风机是一种常见的工业设备,广泛应用于通风、输送、干燥等领域。
不同型号的鼓风机在工作原理、性能参数等方面存在一定差异,本文将对常见的鼓风机型号及其参数进行介绍,以便用户选择合适的设备。
一、离心鼓风机。
离心鼓风机是一种常见的鼓风机型号,其工作原理是利用离心力将气体送入排气管道。
离心鼓风机通常分为单级和多级两种,单级离心鼓风机适用于对气体进行中低压输送,而多级离心鼓风机适用于对气体进行高压输送。
离心鼓风机的参数包括风量、风压、功率等,用户在选择时应根据具体需求进行综合考虑。
二、轴流鼓风机。
轴流鼓风机是另一种常见的鼓风机型号,其工作原理是利用叶轮叶片将气体沿轴向进行输送。
轴流鼓风机通常适用于对气体进行大流量、低压输送,如通风换气、空调系统等。
轴流鼓风机的参数包括风量、风压、效率等,用户在选择时应考虑设备的运行稳定性和能耗情况。
三、侧吸式鼓风机。
侧吸式鼓风机是一种结构特殊的鼓风机型号,其工作原理是通过叶轮叶片的旋转产生负压,将气体吸入并排出。
侧吸式鼓风机通常适用于对气体进行密闭输送,如粉尘、颗粒物料的输送和排放。
侧吸式鼓风机的参数包括吸入口直径、排出口直径、功率等,用户在选择时应考虑设备的密闭性和耐磨性。
四、无油鼓风机。
无油鼓风机是一种环保型的鼓风机型号,其工作原理是通过特殊的密封结构和材料,实现气体的无油输送。
无油鼓风机通常适用于对气体纯净度要求较高的场合,如医疗设备、食品加工等。
无油鼓风机的参数包括最大真空度、最大压力、噪音等,用户在选择时应考虑设备的运行稳定性和维护成本。
五、高温鼓风机。
高温鼓风机是一种特殊用途的鼓风机型号,其工作原理是通过特殊的材料和冷却系统,实现对高温气体的输送和处理。
高温鼓风机通常适用于对高温气体进行排放、冷却、干燥等,如炼油、冶金等行业。
高温鼓风机的参数包括最大温度、耐热材料、冷却方式等,用户在选择时应考虑设备的耐高温性和安全性。
六、小型鼓风机。
小型鼓风机是一种便携式的鼓风机型号,其工作原理和参数与常规鼓风机相似,但适用于对小流量、低压力的气体进行输送。
鼓风机基本工作原理
鼓风机的基本工作原理是利用电动机或者燃气发动机的动力带动叶轮高速旋转,产生高压气流从出口处排出。
其工作原理主要包括以下几个步骤:
1. 电动机或者燃气发动机启动:通过给电动机或者燃气发动机供电或者点火,将其启动并提供动力。
2. 动力传递至鼓风机:启动的电动机或者燃气发动机转动轴与鼓风机的轴通过传动带或者齿轮连接,将动力传递给鼓风机。
3. 叶轮旋转产生气流:鼓风机中的叶轮随着轴的转动高速旋转,叶轮上的叶片将空气抓取并推到出口处。
4. 压缩空气排出:叶轮旋转带动空气运动,形成高速气流,此时气流会进入鼓风机的螺旋壳体。
壳体内的设计使气流能够在增压的同时被反向转向,使出口处排出高压气流。
总结起来,鼓风机的基本工作原理就是通过电动机或者燃气发动机提供动力,将其传递给鼓风机叶轮,使叶轮高速旋转,进而产生高压气流从出口处排出。
这种工作原理使得鼓风机在很多领域可以用于增压、通风、气体输送等应用。
变频高压旋涡风机工作原理变频高压旋涡风机工作原理江苏全风环保科技有限公司出品,出品,变频高压旋涡风机自进入市场以来,受到了广大客户的支持和厚爱,风机具有环保、高效、节能、高压、大风量、低噪音、体积小、轻量化。
风机采用铝合金材质,大幅降低重量,达到轻量化的目的。
直销批发漩涡鼓风机-漩涡高压风机江苏全风公司是一家专业从事风机设计、生产制造的厂家,从事风机设计、生产、销售已有多年,拥用雄厚的技术力量,丰富的生产经营经验以及完善的专业风机加工平衡设备和大批专用工具,确保了风机的性能、质量达到国家标准要求。
风压:50mbar~650mbar 风量:40立方/小时~1134立方/小时(为方便选用不同规格,单段式/双段式均有货提供)频率:50Hz/60Hz电压:110V~615V(万国电压,各国均可使用。
如需特殊电压,可按要求定做)释压阀 RV-01 RV-02(配套使用)过滤器 MF8 MF10 MF12 MF16 MF-20 MF-32漩涡气泵工作原理漩涡气泵(又称其漩涡鼓风机、高压风机、环形高压鼓风机)的叶轮由数十片叶片组成,它类似庞大的气轮机的叶轮。
叶轮叶片中间的空气受到了离心力的作用,向叶轮的边缘运动,在那里空气进入泵体环行空腔,重新从叶片的起点以同样的方式再进行循环。
叶轮旋转所产生的循环气流,以极高的能量离开气泵以供使用。
同时也可以根据客户的需求订制非标隔爆型气泵,风机采用专用隔爆型YB3防爆电机,结构紧凑,体积小,重量轻,噪音低,送出气源无水无油。
直销批发漩涡鼓风机-漩涡高压风机江苏全风是一家专业从事风机设计、生产制造的厂家,从事风机设计、生产、销售已有多年,拥用雄厚的技术力量,丰富的生产经营经验以及完善的专业风机加工平衡设备和大批专用工具,确保了风机的性能、质量达到国家标准要求。
风压:50mbar~650mbar 风量:40立方/小时~1134立方/小时(为方便选用不同规格,单段式/双段式均有货提供)频率:50Hz/60Hz电压:110V~615V(万国电压,各国均可使用。
高压风机的工作原理是通过旋转的风轮来产生气流,并使气体压缩,从而实现高压输送。
具体来说,高压鼓风机将空气吹送到加热器里,令空气从螺旋状的电热丝内、外侧均匀通过,电热丝通电后产生的热量与通过的冷空气进行热交换,从而使用出风口的风温升高。
出风口处的K型热电偶及时将探测到的出风温度反馈到温控仪,仪表根据设定的温度监测着工作的实际温度,并将有关信息传递回固态继电器进而控制加热器是否工作。
同时,通风机可利用风量调节器(变频器、风门)调节吹送空气的风量大小,由此,实现工作温度、风量的调控。
另外,热风机还对通风机进风口、电机设置了超温保护回路及对总电路设置了急刹挚开关,更进一步完善对设备的保护。
空调鼓风机原理
空调鼓风机原理是指通过鼓风机将空气吹送到空调系统中,以实现空气循环和调节室内温度的目的。
它是由电机驱动的叶轮旋转产生的气流所实现的。
空调鼓风机通常由电机、叶轮和机壳组成。
电机通过传动装置驱动叶轮旋转,叶轮则将空气吹送到机壳内。
在机壳内,空气被推动到空调系统中,形成空气循环。
电机是鼓风机的核心部件,它提供了驱动力。
通常,鼓风机采用交流电动机或直流电动机作为电源。
电机驱动叶轮旋转,使空气得以流动。
电机的输出功率大小决定了鼓风机的风量大小。
叶轮是鼓风机的旋转部件,通常由多个叶片组成。
当电机驱动叶轮旋转时,叶片产生向前的推力,将空气吹送到机壳中。
叶轮的设计和材质直接影响到鼓风机的效率和噪音水平。
机壳是鼓风机的外壳,起到固定和保护其他部件的作用。
它通常由金属或塑料制成,具有一定的密封性。
机壳内的空气流通通道和进出口与空调系统相连接,确保空气能顺利进入系统。
总结而言,空调鼓风机通过电机驱动叶轮旋转,将空气吹送到空调系统中,实现空气循环和温度调节。
电机提供了驱动力,叶轮产生气流,机壳起到保护和导气的作用。
这是空调鼓风机运行的基本原理。
鼓风机构造及工作原理在设计条件下,风压为30kPa~200KPa或压缩比e=1.3~3的风机叫鼓风机。
鼓风机常用作真空泵和气力输送,根据其不同功效,鼓风机被广泛应用于生产、生活中多个环境中。
接下来,贤集网小编就来为大家详细介绍鼓风机的工作原理、分类、特点、安装注意事项、使用注意事项及保养要点。
常见鼓风机的工作原理1、罗茨鼓风机罗茨鼓风机为定容积式风机,输送的风量与转数成比例,三叶型叶轮每转动一次由2个叶轮进行3次吸、排气,与二叶型相比,气体脉动变少,负荷变化小,机械强度高,噪声低,振动也小。
由于叶轮互为反方向匀速旋转,使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。
各支叶轮始终由同步齿轮保持正确的相位,不会出现互相碰触现象,因而可以高速化,不需要内部润滑,而且结构简单,运转平稳,性能稳定,适应多种用途,已运用于广泛的领域。
2、离心式鼓风机当电机转动带动风机叶轮旋转时,叶轮中叶片之间的气体也跟着旋转,并在离心力的作用下甩出这些气体,气体流速增大,使气体在流动中把动能转换为静压能,然后随着流体的增压,使静压能又转换为速度能,通过排气口排出气体,而在叶轮中间形成了一定的负压,由于入口呈负压,使外界气体在大气压的作用下立即补入,在叶轮连续旋转作用下不断排出和补入气体,从而达到连续鼓风的目的。
3、回转式鼓风机回转式鼓风机靠汽缸内偏置的转子偏心运转,并使转子槽中的4支叶片之间的容积变化将空气吸入、压缩、吐出。
在运转中利用鼓风机的压力差自动将润滑送到滴油嘴,滴入汽缸内以减少摩擦及噪声,同时可保持汽缸内气体不回流。
鼓风机的分类根据鼓风机的压力,可将风机分为低压风机、中压风机和高压风机。
其压力范围如下:低压风机全压H≤1000Pa,中压:1000Pa<H≤3000Pa,高压(离心风机):3000Pa<H≤15000Pa。
鼓风机的特点1、由于叶轮在机体内运转无摩擦,不需要润滑,使排出的气体不含油。
鼓风机工作原理及构成一、工作原理:HV—TURBO鼓风机为单级离心式鼓风机介质通过鼓风机的线路为:有进口进入的介质到达叶轮部分,在此处介质被加速,然后通过变扩压器,将大部分动能转化成势能后进入涡壳。
从涡壳出来的介质先在锥形扩压器处减速,然后进入外部管线。
二、就地控制柜三、总控制柜四、设备结构1.主体结构HV—TURBO鼓风机主要由下列部件组成:压缩机、补偿器、齿轮箱、就地控制柜、驱动电机、机座、。
外部IGV驱动器、止回阀、电机—齿轮箱相连轴器、润滑油冷却器、出口扩压器、备用启动泵、急卸阀、主油泵。
2.压缩机主要部件:出口、进口扩压器、出口涡轮、叶轮、内涡壳、进口预旋装置、承载锥形板、齿轮轴。
2.1压缩机壳体压缩机壳体主要由出口涡轮、进口涡轮、进口、承载锥形板及支架组成。
壳体是铸造,然后经过热处理、清理、机加工而成。
2.2叶轮叶轮是由一个铸造的实心体铣出来的,它有足够的强度和精度。
叶片成型后也能确保鼓风机的精确控制,并使气流稳定。
叶轮的外部轮廓和直径的设定主要是为了满足技术参数中设定的操作条件。
齿轮轴端部的叶轮是一个悬臂梁设计,其运行转数应在第一临界转数与第二临界转数之间。
3.油泵润滑油系统配有两个油泵,其中每一个都可以满足润滑油输送量的要求。
两台油泵一用一备。
备用泵的主要作用是在启动/停车过程中进行预润滑和后润滑。
再启动阶段,两台泵同时工作一段时间,因为这段时间要求的油压要高于正常工作的油压。
备用泵是安装在机座上的一个电动泵,而运行泵则安装在齿轮箱中,由大轴经一齿轮驱动。
油泵通过润滑油系统的控制,可以保证鼓风机和油冷却器的通风机再启动时电动油泵也开始工作。
电动油泵转动至少一分钟,待油压正常后,鼓风机才启动。
4.急泄阀急泄阀是一个带有电动或气动制动装置及端部止动装置的蝶阀,它的主要作用是启动/停车时释放压力以避免发生喘振。
5.止回阀止回阀是一个弹簧承载的蝶阀,安装在两法兰之间。
它的主要作用是防止管道内空气回流,以避免停机时造成空压机反转。
单级高速离心式鼓风机的原理与组成
单级高速离心式鼓风机是一种常用的鼓风机,主要由以下几个部分组成:
1. 鼓风机叶轮:鼓风机叶轮是鼓风机的主要工作部件,由若干个叶片组成,通常呈弯曲的形状,可分为前纵流叶片和后纵流叶片。
当鼓风机启动时,叶轮高速旋转,通过叶片的转动产生离心力,从而将气体抽入或排出。
2. 机壳:鼓风机的机壳是一个密封的容器,用于固定鼓风机叶轮和保护内部零部件。
机壳通常由铸铁或钢板制成,具有很好的刚性和密封性能。
3. 电机:鼓风机的电机是提供动力的核心部件,用于驱动鼓风机叶轮的旋转。
一般采用三相异步电动机,具有高效、高功率密度和可靠的特点。
4. 进气口和出气口:进气口和出气口分别连接到鼓风机的机壳上。
进气口通过管道将空气引入机壳,而出气口则将抽出的气体排出。
5. 控制系统:鼓风机通常需要配备一套完善的控制系统,用于监测和调节鼓风机的运行状态。
控制系统通常包括电机启停控制、转速调节、过载保护等功能。
工作原理:当电机启动后,驱动鼓风机叶轮高速旋转。
空气由进气口进入鼓风机机壳,受到叶轮的离心力作用,被抽入并加
速。
随着叶轮的旋转,空气从叶轮中心向外部扩散,并逐渐获得较高的动能。
最终,加速的空气经过出气口排入管道系统,完成对气体的输送或通风换气的工作。
高压风机一、什么是高压风机二、高压风机的发展历史与应用三、高压风机的工作原理四、高压风机的特点五、高压风机的选型注意事项六、高压风机的安装注意事项七、高压风机的使用注意事项什么是高压风机高压风机图片在设计条件下,风压为30kPa~200KPa或压缩比e=1.3~3的风机就属于高压风机范畴,目前行业内一般是把气环真空泵划归为高压风机。
高压风机,也叫高压鼓风机,区别于一般离心式高压鼓风机。
高压风机的发展历史风机已有悠久的历史。
中国在公元前许多年就已制造出简单的木制砻谷风车,它的作用原理与现代离心风机基本相同。
1862年,英国的圭贝尔发明离心风机,其叶轮、机壳为同心圆型,机壳用砖制,木制叶轮采用后向直叶片,效率仅为40%左右,主要用于矿山通风。
1880年,人们设计出用于矿井排送风的蜗形机壳,和后向弯曲叶片的离心风机,结构已比较完善了。
1892年法国研制成横流风机;1898年,爱尔兰人设计出前向叶片的西罗柯式离心风机,并为各国所广泛采用;19世纪,轴流风机已应用于矿井通风和冶金工业的鼓风,但其压力仅为100~300帕,效率仅为15~25%,直到二十世纪40年代以后才得到较快的发展。
1935年,德国首先采用轴流等压风机为锅炉通风和引风;1948年,丹麦制成运行中动叶可调的轴流风机;旋轴流风机、子午加速轴流风机、斜流风机和横流风机也都获得了发展。
按气体流动的方向,风机可分为离心式、轴流式、斜流式和横流式等类型。
离心风机工作时,动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转,空气经吸气口从叶轮中心处吸入。
由于叶片对气体的动力作用,气体压力和速度得以提高,并在离心力作用下沿着叶道甩向机壳,从排气口排出。
因气体在叶轮内的流动主要是在径向平面内,故又称径流风机。
随着时代的进步和发展,人们不满足于离心风泵的压力及风量要求,并且,离心风泵的噪音也愈发成为工厂内部比较头疼的事。
所以,日本首先推出全封闭式测流式风机,也就是如今的高压风机(旋涡式真空泵)。
化工厂鼓风机工作原理和作用
离心式鼓风机是以速度变为压力的原理为基础的。
风机由固定的外壳和轴上安装两个工作叶轮的转子组成。
煤气经吸入管进入工作叶轮中心,高速旋转的叶轮产生离心力,使煤气进入扩散槽中,煤气的动能转变成静压能,产生了压力。
煤气依次经过每一个工作叶轮,逐渐产生更大的压力,借最后一个工作叶轮所产生的压力将煤气输出。
鼓风机的作用,一方面保证煤气从焦炉正常抽出,并保持焦炉集气管有一定的正压力,使结焦末期炭化室不至于出现负压。
另一方面,保证机后有足够的压力,以克服净化回收设备、管道的阻力,并维护一定的剩余压力,以满足用户的需要。
25000pa离心式高压鼓风机技术参数简介离心式高压鼓风机是一种重要的工业设备,在各种应用领域中起着关键作用。
本文将介绍25000pa离心式高压鼓风机的技术参数,包括其工作原理、主要特点以及应用范围等内容。
工作原理离心式高压鼓风机利用离心力的作用,将气体从入口吸入,经过旋转叶轮的加速运动后,高速气流压缩并排出。
其工作原理可以简单概括为以下几个步骤:1.气体流入:气体通过进气口进入鼓风机。
2.旋转叶轮:通过电机驱动,叶轮进行高速旋转,形成强大的离心力。
3.气体压缩:旋转叶轮的离心力将气体加速,并将其压缩。
4.排气:压缩后的气体通过出口排出。
技术参数以下是25000pa离心式高压鼓风机的主要技术参数:-最大气流量:25000p a-最大噪音:80dB-输入功率:500W-输入电压:220V-最大压力:2000pa-最大风量:500m³/h-材质:不锈钢-重量:15kg-外形尺寸:400m mx300m mx350m m主要特点25000p a离心式高压鼓风机具备以下主要特点:1.高效节能:采用先进的离心式设计,能够高效地增压并提供稳定的气流,同时具备较低的能耗。
2.低噪音:通过优化叶轮设计,降低噪音产生的同时,保证了高压排气的效果。
3.可调节性强:具备多档调速功能,可根据实际需求灵活调整风量和压力。
4.安全可靠:采用高品质的不锈钢材质,具备耐腐蚀、耐磨损的特点,确保设备长期稳定运行。
5.易于安装和维护:设计简洁紧凑,安装方便,日常维护维修也相对简单便捷。
应用范围25000p a离心式高压鼓风机适用于多种应用场景,包括但不限于:-工业设备:用于增压、通风、换气等工业设备。
-印刷行业:用于印刷机械的吹风、冷却等工艺。
-食品加工:用于食品加工中的干燥、脱水等环节。
-生物医药:用于实验室、医药生产中的通风、气体输送等。
-温控设备:用于温控设备的通风循环。
结论25000p a离心式高压鼓风机作为一种多功能、高效率的工业设备,在提供稳定气流压力和流量的同时,具备节能、低噪音等优点。
高压鼓风机工作原理
高压鼓风机(High-pressure blower)是一种用于输送、排放及增压气体的机械设备。
其主要作用是通过旋转叶轮产生高速气流,然后通过管道将气流传送到目标位置,实现气体增压、通风或气体输送的功能。
下面将详细介绍高压鼓风机的工作原理。
1.电机驱动:高压鼓风机的核心部件是电机,在工作时通过电能转换为机械能。
电机通常通过联轴器与叶轮连接,将电能传递至叶轮。
2.叶轮旋转:电机的转动将通过联轴器传递至叶轮,使叶轮也开始旋转。
叶轮是高压鼓风机的核心部件,其形状类似于风扇。
叶轮的旋转产生了大量的动能,通过进气口吸入的气体会被带入叶轮的入口面,并随着叶轮的旋转被推向叶轮的出口面。
3.增压及压缩:随着叶轮旋转,气体会被带到叶轮的出口面,并因为叶轮的旋转而加速。
此时,气体的动能被转化为静压能,使气体的压力和速度都增加。
进一步旋转的叶轮会将气体压缩,并从叶轮的出口面排出。
4.气体传送:叶轮旋转产生的气流将通过鼓风机的出口管道传送到目标位置。
出口管道通常连接到系统的管道网络,将气体输送到需要增压或通风的区域。
鼓风机的出口压力取决于叶轮的旋转速度和几何形状。
5.控制系统:高压鼓风机通常配备有控制系统,可以根据需要对其进行调速和调节。
控制系统可以监测鼓风机的运行状态,并实现对鼓风机的启停、电机转速调节等功能。
通过控制系统可以实现对气体压力、流量等参数的控制和调节。
总结来说,高压鼓风机通过电机驱动叶轮的旋转,从而将进入鼓风机的气体增压并传送到目标位置。
其中,叶轮的旋转产生了气流的动能,然
后通过压缩实现气体的增压,并通过管道将气流传递到需要的地方。
高压鼓风机的工作原理广泛应用于工业、建筑、环境保护等领域,为各行各业的生产和生活提供了重要的技术支持。
