有线电视基本知识(1)一、电视频道频率的划分中国的有线电视频率分配范围从48．5mhz到958mhz，其中每8mhz占一个频道。
除去88mhz到108mhz（5、6频道间）为调频广播信号，223MHz～470MHz（12、13频道间）用于其它领域外，其余共分了68个频道。

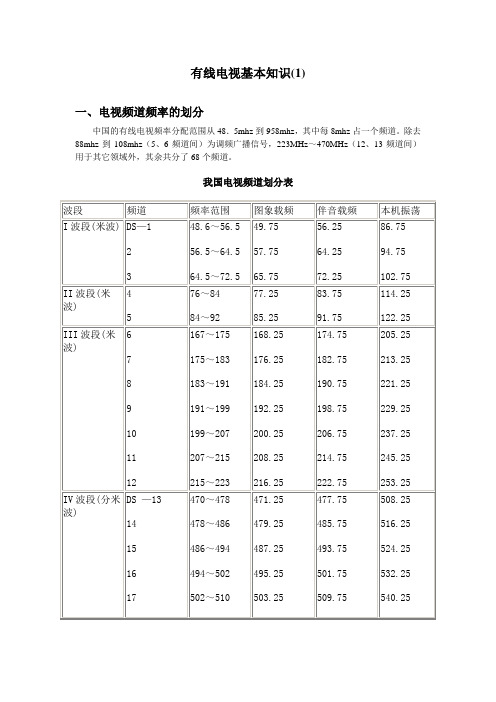

我国电视频道划分表电视广播共分为四个波段，即Ⅰ、Ⅲ、Ⅳ、Ⅴ波段。
Ⅰ波段频率范围为48.5KHz～92MHz，可接收1～5频道。
Ⅲ波段频率范围为165MHz～223MHz，可接收6～12频道。
Ⅲ波段频率范围为470MHz～566MHz，可接收13～24频道。
Ⅴ波段频率范围为606MHz～958MHz，可接收25～58频道。
Ⅰ波段和Ⅲ波段又统称为甚高频（VHF）波段，VHF波段的信号波长为米波。
Ⅳ波段和Ⅴ波段又统称超高频（UHF）波段，UHF波段的信号波长为分米波。
需要说明的是，在5频道与6频道之间的92MHz～165MHz范围，称为Ⅱ波段，该波段没有用于无线电视广播，而是用于其它业务，如87MHz～108MHz的调频广播。
虽然Ⅱ波段不能用于无线电视广播，以免干扰其它业务，但允许用于有线电视广播。
Ⅱ波段内的有线电视频道又称为增补频道。
另外，在12频道与13频道之间有一个223MHz～470MHz的频率范围，该频率范围也没有用于无线电视广播，但允许用于有线电视的增补频道广播。
目前有线电视普及率很高，但由于UHF 波段频率太高，高频电视信号的有线传输损耗很大，因而有线电视只能依靠VHF 波段频道和增补频道传输高频电视信号。
由上表可见，有线电视同轴电内电视信号的最高传输频率为958MHZ（68频道）一、卫星电视接收系统的组成：卫星电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。
1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点（焦点）。
2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭，称为馈源，意思是馈送能量的源，要求将会聚到焦点的能量全部收集起来。
有线广播机务员（高级）理论题库一、填空（43题）@@我国规定的开路电视信号一共有168个频道，目前由广播电视使用的频道范围只是频道。
@@1—48@@目前我国把第25频道划归为调频广播使用，其频率范围为MHZ。
@@87—108@@在我国标准频道的频率分配中，第为频道为特高频频段。
@@13—68@@有线电视系统主要由四部分组成。
@@信号源前端干线传输用户分配系统。
（不规范）@@有线电视系统主要由信号源、前端、干线传输和四部分组成。
@@用户分配系统（修改）衡量一个有线电视系统质量的参数主要分为两大类，既。
@@5高频性能参数和视频音频性能参数（不规范）@@衡量一个有线电视系统质量的参数主要分为两大类，既和视频音频性能参数。
@@高频性能参数（修改）@@调制可分为三种方式。
@@调频、调相和调幅（不规范）@@调制可分为、调相和调幅三种方式。
@@调频（修改）@@按照载波频率的不同，可把调制器分为两种。
@@高频调制器和低频调制器（不规范）@@按照载波频率的不同，可把调制器分为和低频调制器两种。
@@高频调制器（修改）@@按适用频率范围不同，混合器通常分为三种。
@@频道放大器、频段放大器和宽带放大器（不规范）@@按适用频率范围不同，混合器通常分为、频段放大器和宽带放大器三种。
@@频道放大器（修改）@@天线至前端的馈线一般不大于25m，且不得靠近前端输出口和干线电缆，以免产生。
@@相互干扰@@架空电缆传输线路与其他线路同杆架设时，与1kv以下电力线的垂直距离在 m上。
@@1.5@@架空电缆传输线路与其他线路同杆架设时，与电话线等通信线路的垂直距离在 m以上。
@@0.6@@架空电缆和墙壁电缆需和地下电缆连接时，在距地面 m以内的部分应采用埋入地下的钢管保护。
@@2.5@@采用架空电缆时，干线放大器应装设在电杆左 m以内的地方，并固定在吊线上。
@@1@@明铺室内用户线时，线卡间距在0.5m左右，转弯时弯曲半径不应小于电缆直径的倍。
调频电视复习题一、填空题1、调幅波的最大调制指数是1，调频波的最大调制指数是2500。
2、调频频偏与调制信号的振幅成正比，我国规定，调频广播的最大频偏是±75KH z，电视伴音的最大频偏是±50KHz。
3、我国在调频广播中规定调频预加重时间常数是τ=50μs。
4、我国规定调幅波每个频道的频率间隔是9khz，调频广播的频率间是200khz。
5、VHF和UHF在调频电视中的频率范围和所属频道划分如下：VHF：调频广播频率范围是87—108MHz。
UHF：电视13—68频道频率范围是470——958MHz。
7、在调频广播中，采取预加重的目的是提高调制信号高频段信杂比。
8、地面模拟电视广播方式是将图像信号和伴音信号传送到电视发射机，通过将图像信号进行残留边带调幅和将伴音信号进行调频后合成一个电视频道承载在载波信号上，放大后经馈线送到天线发射无线电波。
9、目前国际上采纳的地面数字电视传输标准有欧洲DVB-T(数字视频广播)、美国 ATSC （高级电视制式）、日本ISDB-T（综合业务数字广播）、中国DTMB（数字地面多媒体广播），中国的数字电视标准采用的调制方式是时域同步正交频分复用（TDS-OFDM），带宽是 8MHz 。
10、与模拟发射系统相比，数字发射系统有许多不同。
例如：发射机的输出功率定义，模拟发射机的标称功率为图像峰值功率，数字发射机的标称功率为图像平均功率。
11、数字电视中采用的关键技术有信源编码技术、传输复用技术、信道编码技术、调制。
12、信道编码的目的提高传输信号在信道中的抗干扰能力。
13、提高带肩比有两种方法：功率回退和非线性校正。
目前主要采用非线性校正来提高功放线性指标。
14、影响数字电视最终接收效果的直接指标是误码率BER 。
15、尽管较差的BER 表示信号品质较差，但BER指标只具有参考价值，并不完全表征网络设备状况，问题可能是由瞬间干扰或突发噪声引起。
16、模拟信号转换为数字信号的三个过程是：抽样、量化、编码。
有线电视考试习题小结1、对前端设备中的频道处理器与电视调制器的输出信号要求寄生输出分量」一：带外抑制特别是邻频道抑制大；频率总偏差小；输出幅度稳固±1dB；相邻频道抑制360dB；带外寄生输出抑制260dB；相邻频道电平差≤2dB；任意频道间电平差≤IodB；V/A比按规定在上-23dB之间;通常以17dB为宜。
2、我国行业推荐标准GY/T106——1999推荐的有线电视广播系统的频率配置，波段划分为：5—65MHZ为上行业务：65—87MHZ为过渡带:87—108MHZ为调频广播业务：110—1000MHZ为模拟电视、数字电视、数据业务。
3、在电磁波中，每一点的电场强度矢量E与磁场强度矢量H的方向总是相互垂直的,同时还与那里的电磁波的传播方向垂直。
4、同轴电缆是由轴线相重合的圆柱形内导体与圆柱壳外导体构成,需要传播的电磁波及其能量在两导体之间沿轴向传播。
5、以传输信号的电平与所反应的亮度关系来讲，图像信号有正极性与负极性两种。
若信号电平增高，图像越亮，则称之正极性图像信号；若信号电平增高，图像越黑，则称之负极性图像信号；我国及大多数国家都使用负极性视频信号调幅。
6、有线电视系统是指将一组高质量的音、视频信号源设备输出的多套电视信号,通过一定的处理，利用同轴电缆、光缆或者也迄传送给千家万户的公共电视传输系统。
7、有线电视系统技术指标，要紧反应在三个方面：系统的噪声特性：要紧有：信噪比与载噪比；系统的失真特性：要紧有：载波交调比、载波互调比、复合二次差拍比、复合三次差拍比:系统的接口特性：要紧有：回波值、邻频与带外寄生输出抑制、系统输出口的相互隔离度、信号接口电平8、前端系统的技术指标，有些是莫设备质量来保证的，如：微分增益、相互隔离、输入与输出阻抗有些是靠系统设计来保证的，如：载噪比、交互调比、载波组合三次差拍比等:而这些指标还需要在前端、干线与分配系统中进行分配。
9、有线电视系统常用的天线有VHF段、UHF段电视信号接收天线:C波段、KU波段下.星电视信号接收天线；微波电视信号接收天线三大类。
出售时一般划分为1 2 3 4 5 Z1 Z2 Z3 Z4 Z5 Z6 Z7 6 7 8 9 10 11 12 Z8，这20台，叫低频（从48兆到224兆），价格一样，Z9到Z28，这也是20台价格也一样，叫中频（232兆到450兆），13频道以上叫高频（450兆以上）.简单的说，四路邻频就是可以将四组信号调制到相邻的四个连续的电视频道上，譬如6、7、8、9频道或者7、8、9、10频道。
8或16邻频就是调制成连续的8个或者16频道。
理论是这样，实际中却不可以满频传输，因为当两个有节目的频率之差刚好在另一个频率范围之内就会对该频率产生干扰，必须跳开这些频率，两个16邻频绝对没有8个4邻频使用灵活，当然后者的成本会更高一些。
邻频的对隔频的，固定的对捷变的…Y3Y42013-9-29 20:319#wjs132 发表于2013-9-28 21:56你们是什么品牌的什么价格维科的，专业生产调制器目前淘宝上有4合1的调制器，你可以看看！目前调制器有杭州万隆之类的，很多厂家都有在生产。
调制器一般出厂都调好的,不用调的,调制器什么频段的?你最好看看输出的制式56个频道需使用1--20CH和Z1--Z36频道。
卫星机没有特殊要求，不死机就可以。
高频头双本单出或双极双出都可以，没有多少技术含量。
调制器建议使用万隆，56台，均价200左右。
混合器和放大器也使用万隆的吧，最好是750M的。
调整混合器出口为75db,载噪比17.5左右，送放大器放大到95---102db给干线，通过分支分配器，给用户就可以了。
频道太多，一定要给7个以上的斜率。
回复4路一体调制器12组可以组成48套节目只买对的不买贵的电平输出：95db频点序号：【Z-Z 增补频道D-标准频道】四路数字电视调制器频道编号第一组：D2 D4 Z1 Z3 第二组：Z5 Z7 D7 D9 第三组：D11 Z8 Z10 Z12 第四组：Z14 Z16 Z18 Z20 第五组：Z22 Z24 Z26 Z28 第六组：Z30 Z32 Z34 Z36 第七组：D13 D15 D17 D19 第八组：D21 D23 Z38 Z40 第九组：Z42 D26 D28 D30 第十组：D32 D34 D36 D38 第十一组：D40 D42 D44 D46第十二组：D48 D50 D52 D54(8MHz为一个频道)频道图象载频伴音载频频道图象载频伴音载频频道图象载频伴音载频DS1 49.75MHz 56.25MHz DS2 57.75MHz 64.25MHz DS3 65.75MHz 72.25MHz DS4 77.25MHz 83.75MHz DS5 85.25MHz 91.75MHzZ1 112.25MHz 118.75MHzZ2 120.25MHz 126.75MHzZ3 128.25MHz 134.75MHzZ4 136.25MHz 142.75MHzZ5 144.25MHz 150.75MHzZ6 152.25MHz 158.75MHzZ7 160.25MHz 166.75MHz DS6 168.25MHz 174.75MHz DS7 176.25MHz 182.75MHz DS8 184.25MHz 190.75MHz DS9 192.25MHz198.75MHz DS10 200.25MHz 206.75MHz DS11 208.25MHz 214.75MHz DS12 216.25MHz 222.75MHz Z8 224.25MHz 230.75MHzZ9 232.25MHz 238.75MHzZ10 240.25MHz 246.75MHz Z11 248.25MHz 254.75MHz Z12 256.25MHz 262.75MHz Z13 264.25MHz 270.75MHz Z14 272.25MHz 278.75MHz Z15 280.25MHz 286.75MHz Z16 288.25MHz 294.75MHz Z17 296.25MHz 302.75MHz Z18 304.25MHz 310.75MHz Z19 312.25MHz 318.75MHz Z20 320.25MHz 326.75MHz Z21 328.25MHz 334.75MHz Z22 336.25MHz 342.75MHz Z23 344.25MHz 350.75MHz Z24 352.25MHz 358.75MHz Z25 360.25MHz 366.75MHz Z26 368.25MHz 374.75MHz Z27 376.25MHz 382.75MHz Z28 384.25MHz 390.75MHz Z29 392.25MHz 398.75MHz Z30 400.25MHz 406.75MHzZ32 416.25MHz 422.75MHz Z33 424.25MHz 430.75MHz Z34 432.25MHz 438.75MHz Z35 440.25MHz 446.75MHz Z36 448.25MHz 454.75MHz Z37 456.25MHz 462.75MHz Z38 567.25MHz 573.75MHz Z39 575.25MHz 581.75MHz Z40 583.25MHz 589.75MHz Z41 591.25MHz 597.75MHz Z42 599.25MHz 605.75MHz DS13 471.25MHz 477.75MHz DS14 479.25MHz 485.75MHz DS15 487.25MHz 493.75MHz DS16 495.25MHz 501.75MHz DS17 503.25MHz 509.75MHz DS18 511.25MHz 517.75MHz DS19 518.25MHz 525.75MHz DS20 527.25MHz 533.75MHz DS21 535.25MHz 541.75MHz DS22 543.25MHz 549.75MHz DS23 551.25MHz 557.75MHz DS24 559.25MHz 565.75MHz DS25 607.25MHz 613.75MHz DS26 615.25MHz 621.75MHz DS27 623.25MHz 629.75MHz DS28 631.25MHz 637.75MHz DS29 639.25MHz 645.75MHz DS30 647.25MHz 653.75MHz DS31 655.25MHz 661.75MHz DS32 663.25MHz 669.75MHz DS33 671.25MHz 677.75MHz DS34 679.25MHz 685.75MHz DS35 687.25MHz 693.75MHz DS36 695.25MHz 701.75MHz DS37 703.25MHz 709.75MHz DS38 711.25MHz 717.75MHz DS39 719.25MHz 725.75MHz DS40 727.25MHz 733.75MHz DS41 735.25MHz 741.75MHz DS42 743.25MHz 749.75MHz DS43 751.25MHz 757.75MHz DS44 759.25MHz 765.75MHzDS46 775.25MHz 781.75MHzDS47 783.25MHz 789.75MHzDS48 791.25MHz 797.75MHzDS49 799.25MHz 805.75MHzDS50 807.25MHz 813.75MHzDS51 815.25MHz 821.75MHzDS52 823.25MHz 829.75MHzDS53 831.25MHz 837.75MHzDS54 839.25MHz 845.75MHzDS55 847.25MHz 853.75MHzDS56 855.25MHz 861.75MHzDS57 863.25MHz 869.75MHz索卡四路调制器四路固定频道频道表，以下为库存机频道表，如客户需要定制不同的频道，需要下单定做，交货期3-5天第一组：D02 D04 Z01 Z03第七组：D13D15D17D19第二组：Z05 Z07 D07 D09第八组：D21D23Z38Z40第三组：D11 Z08Z10Z12第九组：Z42D26D28D30第四组：Z14Z16Z18Z20第十组：D32D34D36D38第五组：Z22Z24Z26Z28第十一组：D40D42D44D46第六组：Z30Z32Z34Z36第十二组：D48D50D52D54产品特点1、采用中频调制，性能指标高。
第三章世界各国及地区电视制式与频道3.1 国际《无线电规则》广播业务频率划分表（米波、分米波）注：Ⅰ区——欧洲、非洲、土耳其、阿拉伯半岛、蒙古和苏联亚洲部分。
Ⅱ区——南、北美洲。
Ⅲ区——亚洲（土耳其、阿拉伯半岛、蒙古和苏联亚洲部分除外）和大洋洲。
说明;1979年国际电信联盟在日内瓦召开世界无线电行政大会，修改了电际《无线电视规则》，自1982年1月1日起生效。
新规则关于国际广播频率划分部分的修改如下：（1）中波广播段：自525～1605kHz上移1.5kHz，成为526.5～1606.5kHz。
东南亚五国和澳、新二国的中波广播又扩展了1606.5～1705kHz一段，作为次要业务。
（2）短波广播段：9MHz频段由9500～9775kHz扩展为9500～9900kHz，11MHz频段由11700～11975kHz扩展为11650～12050kHz，15MHz频段由15100～15450kHz扩展为15100～15600kHz，17MHz频段由17700～17900kHz扩展为17550～17900kHz，21MHz频段由21450～21750kHz扩展为21450～21850kHz，新增13MHz频段——13600～13800kHz。
26MHz频段由25600～26100kHz压缩到25670～26100kHz。
（3）米波/分米波广播段：我国米波段第1～12电视频道（48.5～72.5MHz，76～92MHz和167～223MHz），调频广播频段（88～108MHz），以及分米波电视频道（470～566MHz和606～958MHz），均已列入新的国际频率划分表中，作为主要业务。
只有第六频道（168～175MHz段）须与第三区可能受影响的邻国取得协议。
此外，有关620～790MHz卫星电视广播的条款无实质性修改（但应与有可能受到影响的有关国家取得协议）。
2.5GHz卫星广播频段（2500～2690kHz）在第三区未作修改。
2023年一级建造师之一建通信与广电工程实务通关题库(附答案)单选题（共60题）1、（）使得通信质量下降，从而限制了通信容量和传输距离。
A.吸收损耗B.瑞利散射C.色散D.连接损耗【答案】 C2、不属于卫星电视接收系统组成的是( )。
A.天线、馈源B.高频头、功率分配器C.干线D.数字卫星电视接收机【答案】 C3、在大容量的通信枢纽楼，交流供电系统采用（）方式。
A.集中供电B.分散供电C.混合供电D.一体化供电【答案】 A4、HYAGT—600×2×0．4电缆的读法是( )。
A.600对线径为0.4mm的铝芯线，实心聚烯烃绝缘涂塑铝带粘结屏蔽聚乙烯护套石油填充高频隔离市话电缆B.600对线径为0.4mm的铝芯线，泡沫聚烯烃绝缘涂塑铝带粘结屏蔽聚乙烯护套石油填充高频隔离市话电缆C.600对线径为0.4mm的铜芯线，实心聚烯烃绝缘涂塑铝带粘结屏蔽聚乙烯护套石油填充高频隔离市话电缆D.600对线径为0.4mm的铜芯线，泡沫聚烯烃绝缘涂塑铝带粘结屏蔽聚乙烯护套石油填充高频隔离市话电缆【答案】 C5、不参与电信管道、电信杆路、通信铁塔联合建设的电信业务经营者，原则上在( )年之内，不得在同路由或同位置建设相同功能的电信设施。
A.1B.2C.3D.4【答案】 C6、在DWDM系统中，将不同波长的光信号耦合在一起传送到一根光纤里的网元是( )。
A.光合波器（OMU）B.光分波器（ODU）C.光波长转换器（OUT）D.光纤放大器（OA）【答案】 A7、人耳能听到的频率为( )。
A.15～20000HzB.15～18000HzC.20～18000HzD.20～20000Hz【答案】 D8、 4G移动通信系统支持的终端最高移动速度为( )km／h。
A.150B.200C.250D.300【答案】 C9、避雷线的地下延伸部分应埋在离地面( )以下。
A.500mmC.800mmD.700mm【答案】 D10、在微波通信系统中，不属于分路系统的有（）。
3.3 有线电视系统的频率划分和频道配置3.3.1 有线电视系统的频率划分早期的有线电视系统通常采用“低分割”方案来确保下行的频率资源得到充分地利用，即5MHz~30MHz为上行业务，30MHz ~48.5 MHz为过渡带，48.5MHz以上全部用于下行传输，频率资源可以得到充分利用。
随着有线电视多功能业务的逐步开展，“低分割”方案的上行带宽已经不能满足业务需要。
另外，上行信道在频率低端有严重的噪声干扰，也限制了该频段的利用。
1999年国家广播电影电视总局为了适应广播电视发展的需要，重新颁发了《有线电视广播系统技术规范》(GY／T106一1999)。
该标准对未来有线电视频率配置作了新的规划，更多地考虑了有线电视未来的发展，特别是对上行信号及数据传输给予了一定的考虑。
具体的波段划分见表3－1。
《有线电视广播系统技术规范》(GY／T106一1999)中规定，FM段主要用于调频及数字广播，按不小于400kHz的载频间隔配置频率点；而原来标准中的DS-l至DS-5不再作为电视频道使用。
数字电视、数据业务根据实际需要，也可在模拟频道内安排。
3.3.2 有线模拟电视系统的频道配置有线模拟电视所选用的频道配置方案是一种与无线电视广播频率相兼容的配置方案。
在无线和有线电视广播中，图像信号采用残留边带调幅的调制方式，而伴音信号采用调频的调制方式，每一路电视节目所占有的频带宽度为8MHz。
早期的有线电视系统采用的频道配置方案完全搬用了开路电视的频率设置，即当时的所谓“全频道系统”。
随着有线电视技术的不断发展与进步，特别是双向传输技术的应用与普及，全频道系统不能再适应有线电视发展的需要，所以在开路电视的标准频道之外又开发了有线电视独有的可用频道。
在开路电视广播的频道配置中，DS-5与DS-6之间除调频广播频段外，还有59MHz的频率间隔；在DS-12与DS-13之间有247MHz的频率间隔；在DS-24与DS-25之间有40MHz的频率间隔。
第四章有线电视系统1.系统概述及需求分析1.1系统概述有线电视网络已遍布世界各地，它丰富的频谱资源在全球信息化中有着得天独厚的优势。
随着科学技术的发展和社会经济状况的提高，有线电视以其传输质量高、系统功能强、信息量丰富、可实时传输声、像信号等优点被广泛应用于一些现代化的综合性建筑中，成为智能化建筑中一项不可缺少的硬件设施。
海门中南世纪锦城商业项目作为现代化的综合性商业综合体，含商业、办公、酒店多种业态，所以多频道多信息的有线电视系统是必不可少的。
通过有线电视及时了解现时经济、新闻背景成为了最快、最可靠的手段。
同时整个商业及办公、酒店的一些消息和通告的发布或者是内部一些宣传、组织、娱乐性等节目都可以以自办节目的形式通过有线电视网络传播达到整个建筑群。
整个项目共分两个部分，商业及办公部分和酒店部分，分别独立设置有线电视系统，独立节目源，共设置两套有线电视系统，分开管理。
1.2需求分析商业及办公部分：1、设置有多种节目源，包括：A、市有线电视（海门市数字电视节目）B、自办节目（DVD、播放机等）2、在商业部分的商业、餐饮、儿童活动中心等每个商铺预留一个点位，可在后期装修时根据需求扩展点位，共98个终端点位，在暂未设置点位的商业楼层主干预留到弱电间，由后期入住业主自行引入扩展，3#楼办公区域对有线电视需求不高，在一层弱电管理间预留主干。
3、在机房采用集中解码方式，设置20套海门市数字电视解码供选择收看，具体节目名称，后期由业主敲定。
4、电视播出机房设置在地下一层弱电中心机房。
酒店部分：1、设置有多种节目源，包括：A、市有线电视（海门市数字电视节目）B、自办节目（DVD、播放机等）2、在酒店部分的酒店大堂、员工餐厅、全日餐厅、包厢、每个客房、会客室等设置点位，共191个终端点位。
3、在机房采用集中解码方式，设置40套海门数字电视解码供选择收看，具体节目名称，后期由业主敲定。
4、在有线电视点位旁设置网络点，为以后的IPTV做准备。
