电力系统稳态分析习题第一章电力系统的基本概念１－１思考题⑴什么是电力系统、电力网？⑵电力系统运行的特点有哪些，对电力系统的基本要求是什么？⑶电力系统中将负荷分为几级，如何考虑对其供电？⑷电力系统接线方式的有备用、无备用接线方式各有几种基本形式？⑸为什么要高压交流输电？是否各种电力线路都要采用高压输电？⑹电力系统为什么有不同的电压等级？升压变压器和降压变压器的额定电压有何区别？⑺电力线路、发电机、变压器的一次和二次绕组的额定电压是如何决定的？⑻电力系统中性点运行方式有几种，各适用于什么范围？１－２电力系统的接线图如下，试标出图中发电机、负荷和变压器两侧的额定电压。
T1第二章电力系统各元件的特性和数学模型２－１思考题⑴普通三绕组变压器的哪些试验参数需要归算，如何归算？如何计算各绕组的电阻、电抗，其原则是什么？⑵三绕组自耦变压器哪些试验数据需要归算，如何归算？⑶为什么需要使用分裂导线和扩径导线？⑷架空输电线路为什么需要换位，规定是什么？⑸为什么电力线路计算中使用的电阻率略大于直流电阻率？⑹架空输电线路的电抗、电导、电纳的意义是什么？其电抗、电纳如何计算？⑺电晕临界电压有何意义，如何计算？如何判断输电线路是否发生电晕？⑻当输电线路的线间距离增加时，其单位长度的电抗、电纳如何变化？而其导线半径增加时，又如何变化？⑼当输电线路采用分裂导线的根数增加时，其单位长度的电抗、电纳如何变化？⑽短线路、中等长度线路和长线路如何划分？等值电路的形式是什么？⑾什么是综合用电负荷、供电负荷和发电负荷？⑿电力系统标幺值计算中常用哪些基准值，其关系如何？有几个可以任意选取，一般取什么，如何取？⒀多电压级网络中，标幺值的准确计算有几种方法？２－２一条110 kV、80 km 的单回输电线路，导线型号为LGJ-150，水平排列，计算直径17 mm，线间距离为4 m，求此输电线路在40℃时的参数，并画出等值电路。
２－３某220 kV 输电线路选用LGJ-300型导线，直径为24.2 mm，水平排列，线间距离为6 m，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。
电力系统稳态分析考试试题（时间100分钟，满分100分）一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。
每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。
A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。
A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。
3、220kv电力系统中性点应采用的接线方式是（）。
A、不接地；B、直接接地；C、经消弧线圈接地。
4、架空输电线路采用分裂导线的目的是( )。
A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。
5、500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。
6、关于单侧电源电力网，下述说法中正确的是（）。
A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。
7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。
A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。
8、系统中有功功率不足，会造成( )。
A、电压水平上升；B、电压水平下降；C、频率下降。
A、1号机组；B、2号机组；C、同时减小。
10、电力系统无功电源最优分配的目的是（）。
A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。
二．判断题：（下列各题中，你认为正确的，请在题干的括号内打“√”，错误的打“×”。

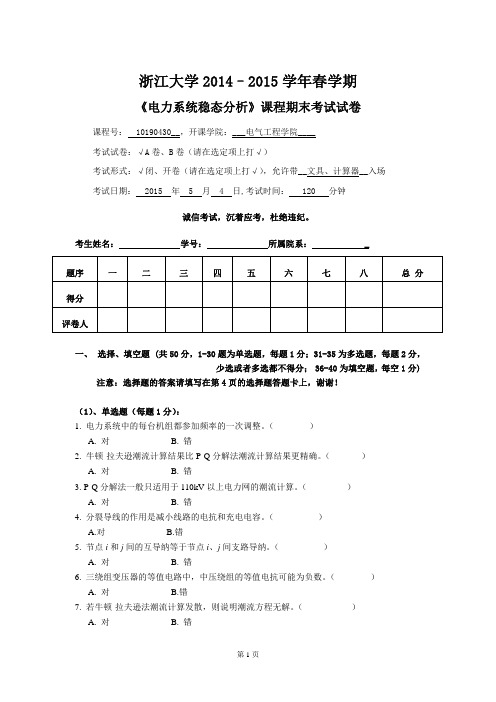

浙江大学2014–2015学年春学期《电力系统稳态分析》课程期末考试试卷 课程号： 10190430__，开课学院：___电气工程学院____考试试卷：√A卷、B卷（请在选定项上打√）考试形式：√闭、开卷（请在选定项上打√），允许带__文具、计算器__入场考试日期： 2015 年 5 月 4 日,考试时间： 120 分钟诚信考试，沉着应考，杜绝违纪。
考生姓名： 学号： 所属院系： _题序 一 二 三 四 五 六 七 八 总 分 得分评卷人一、 选择、填空题 (共50分，1-30题为单选题，每题1分；31-35为多选题，每题2分，少选或者多选都不得分； 36-40为填空题，每空1分)注意：选择题的答案请填写在第4页的选择题答题卡上，谢谢！（1）、单选题（每题1分）：1. 电力系统中的每台机组都参加频率的一次调整。
（）A. 对B. 错2. 牛顿-拉夫逊潮流计算结果比P-Q分解法潮流计算结果更精确。
（）A. 对B. 错3. P-Q分解法一般只适用于110kV以上电力网的潮流计算。
（）A. 对B. 错4. 分裂导线的作用是减小线路的电抗和充电电容。
（）A.对B.错5. 节点i和j间的互导纳等于节点i、j间支路导纳。
（）A. 对B. 错6. 三绕组变压器的等值电路中，中压绕组的等值电抗可能为负数。
（）A. 对B.错7. 若牛顿-拉夫逊法潮流计算发散，则说明潮流方程无解。
（）A. 对B. 错8. 自藕变压器的高中低压侧负载均没有超过各自的额定容量时，公共绕组就不会过载。
（ ）A. 对B. 错9. 发电机进相运行时，发出无功，吸收有功。
（ ）A. 对B. 错10.我国特高压是指由1000千伏级交流和正负800千伏级直流系统构成的高压电网。
（ ）A. 对B. 错11. 架空线路采用换位的目的是（ ）。
A. 减小电抗B. 减小电纳C. 减小三相参数的不对称D. 减小电阻12. 影响系统频率的主要因素是( )。
A. 电流B. 阻抗C. 无功D. 有功13. 消弧线圈主要用于补偿通过线路的 ( ) 。
电力系统稳态分析一、单项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 双绕组变压器的变比为110±8×1.25%/11，+4档分接头对应的变比为（）。
A. 114.5/11B. 115.5/11C. 116.5/11D. 117.5/112. 电力网络的无备用接线不包括（）。
A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络3. 下列说法不正确的是（）。
A. 中性点经消弧线圈接地时，有过补偿和欠补偿之分。
B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。
C. 过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。
D. 在实践中，一般采用欠补偿的补偿方式。
4. 频率的二次调整是由（）。
A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的5. 双绕组变压器的电阻（）。
A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算6. 隐极式发电机组运行极限的原动机功率约束取决于（）。
A. 原动机的额定视在功率B. 原动机的额定有功功率C. 原动机的额定无功功率D. 原动机的最大机械功率7. 电力系统电压波动产生的原因有（）。
A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为（102%～105%）UN电压调整方式是（）。
A. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法正确的是（）。
A. 发电机的额定电压为线路额定电压的105%。
B. 变压器一次侧额定电压等于用电设备额定电压105%。
C. 变压器一次侧额定电压等于线路额定电压的110%。
D. 用电设备的额定电压为线路额定电压95%。
电力系统稳态分析试题一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题2分，共20分）1、当电源内阻抗占短路回路总阻抗的比例小于15%时，可以视为无限大电源。
（）2、由于电力系统中三序分量是相互独立的，所以可以分别计算，然后再将各序分量迭加得到各相的电流和电压。
（）3、快速切除故障有利于改善简单电力系统的暂态稳定性。
（）4、无限大电源供电情况下突然发生三相短路时，短路电流中有基频交流、倍频交流和非周期三种电流分量。
（）5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
（）6、任何情况下变压器的零序励磁电抗都可以视为无限大，即任何情况下变压器的励磁电抗都可以用开路表示。
（）7、电力系统横向故障指各种类型的短路故障。
（）8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响，所以在应用运算曲线法计算短路电流时，可以不再考虑负荷的影响。
（）9、小干扰法既可以用于分析电力系统的静态稳定性，也可以用于分析电力系统的暂态稳定性。
（）10、对于12MW以上发电机组，计算其机端短路冲击电流时，冲击系数应取2。
（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题3分，共30分)1、无限大电源供电情况下突然发生三相短路时，各相短路电流中非周期分量的关系是（）。
A、三相相等；B、三相可能相等，也可能不相等；C、不相等。
2、分析简单电力系统并列运行的暂态稳定性采用的是（）。
A、小干扰法；B、分段计算法；C、对称分量法。
3、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。
A、短路前空载，短路发生在电压瞬时值过零时；B、短路前带有负载，短路发生在电压瞬时值过零时；C、短路前空载，短路发生在电压瞬时值最大时。
4、电力系统并列运行的暂态稳定性是指（）。
A、正常运行的电力系统受到小干扰作用后，恢复原运行状态的能力；B、正常运行的电力系统受到大干扰作用后，保持同步运行的能力；C、正常运行的电力系统受到大干扰作用后，恢复原运行状态的能力。
电力系统稳态分析练习题一、填空题1.电力系统中性点有效接地方式,指的是_____________。
2.当频率维持额定值不变时，负荷功率与电压的关系称为负荷的_________________。
3.当功率的有名值为S = P + JQ时（功率因数角为），取基准功率为Sn，则无功功率的标么值为______________.4.根据功率分布可以选择电力系统的电气设备和导线_________.5.为了满足频率调整的需要，以适应用户对功率的要求，电力系统装设的发电机的额定容量必须____________.当前的负荷。
6、独立运行电网的AGC工能主要控制机组出力，以保证电网。
7．霍尔模块的工作频率是。
8．采样保持电路可使模拟信号在A/D转换期间输入A/D芯片电压。
9．标度变换可使处理后的数据被测量。
10．二一十进制转换的连减法法适用于。
11.同步调相机在过励磁运行时可以____________感性无功功率。
12.无限大容量电源的端电压___________。
13.有零序分量的条件是三相电流之和不等于___________.14.下网中K点发生接地故障，则M处的零序电压为_______值。
15.提高系统运行电压水平将_________系统的静态稳定性。
16．数码率是每秒钟传送的码元数，单位是。
17．同步通信系统中，接收端时钟常取自。
18．美国电子工业协会推行使用的RS—232C标准的驱动器标准是。
19．电力系统调动自动化中状态估计的量测量主要自。
20．配套电自动化主要包括。
二、单项选择题1.同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定2.对于双绕组变压器,一般将可调节的接头设置在( )①高压侧②低压侧③一次侧④二次侧3.如图简单电力系统,变压器T1的变比应为( )①242/121/10.5 ②220/121/10.5 ③220/121/11 ④220/110/10.5 4.我国目前所规定的10KV 及以下用户的供电电压允许变化范围是( ) ①± 5% ②± 7% ③± +5 ~ - 10% ④± 10% 5.采用分裂导线,使得线路电抗( ) ①不变②增大③减小④无法确定6.当计算变压器的电抗公式为:NNk S U U xT ⋅⋅=100%2欧时, 其中U N 和S N 的单位应为 ( )①KV 和KVA ②KV 和MVA ③V 和VA ④V 和KVA 7.输电线路空载时, 其末端电压比首端电压( ) ①高②低③相同④不一定8.闭式网络中,有功功率分点和无功功率分点( ) ①必须在同一点②必须不在下同点③可能在同一点,也可能在不同点 ④以上均不对 9.下列表达式中正确的是( )①*=UI S ②UI S = ③I U S *= ④**=I U S 10.电力系统的频率主要决定于( ) ①有功功率的平衡②无功功率的平衡 ③电压质量④电流的大小11．具有监督计划用电执行情况职责的是（） ①地调中心②省调中心③网调中心④国调中心 12．EMS 系统中分析电力系统失稳情况应属（）①状态估计②静态安全分析③动态安全分析④功率平衡原理 13．霍尔模块的工作原理是（）①电压平衡原理②电流平衡原③磁势平衡原理④功率平衡原理14．用12位A/D 芯片工作于交流采样方式时，U LSB =10mv ，模似电压为-4.99V 时,2的补码形式A/D 结果为( )① 111111111111 ②10000000001 ②③111111000000 ④0000000000115．若12位A/D 芯片工作在直流采样方式时，基准电压为10V ，则Uf2为（） ①10V ②2.5V ③5V ④3.75V16．直线视距传输信息的信道是（）①短波信道②中波信道③微波信道④光纤信道17．具有偶监督作用，do=4的循环码，充分利用纠错、检错能力时可（）①纠正位1错、检2位错②纠正2位错③纠正1位、检3位错④检全部奇数位错18.在频率调整过程中, 能够实现频率无差调节的是( )①一次调频②二次调频③一,二次调频均可以④一,二次高频均不可以19.通过改变变压器变化, 实质上( )①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量20.电力系统发生三相短路, 其冲击系数K imp与非周期分量的衰减时间常数Ta有关, 当K imp = 1时,回路的L,R,Ta是( )①L≠0 R≠0 ②R=0 L≠0 ③L = 0 R≠0 ④T a = ∞21.同步发电机端发生三相短路,暂态过程中转子出现各分量电流,其变化情况是( )①直流分量突变, 基波电流不变, 总电流不变②直流分量突变, 基波电流不变, 总电流突变③直流分量不变, 基波电流不变, 总电流不变④直流分量突变, 基波电流突变, 总电流不变22.Y0、 Y结线的双绕组变压器, 其零序互感阻抗为有限值则其结构为( )①三相四柱②三个单相的组式变压器③外壳式变压器④三相三柱式23.下网的零序网为( )24.电力系统(直接接地系统)发生BC相短路, 其边界条件为( )①U B=U C=0 I A≠0 ②U A=U B=U C I A=I B=I C③U A=U B=U C I A≠0 ④U B=U C=0 I A=025.故障计算可以应用( )①等面积定则②等耗量微增率原则③小于扰法④正序增广定则26．（15、11）循环码的全部许用码组有（）①1024个②2048个③4096个④512个27．树形结构计算机网的特点之一是（）①成本低②成本高③线路总长长④不易扩展28．调度迅速成平稳恢复供电时是处于（）①正常状态②紧急状态③恢复状态④瓦解状态29．发电机出力与负何不平衡时，如不采取切负荷措施会导致（）①系统紧急状态②系统崩溃状态③系统警戒状态④系统系统恢复状态30．水电厂、火电厂协调应根据（）①超短期负荷预测②短期负荷预测③中期负荷预测④长期负荷预测31．调度员培训仿真系统对新运行方式的开发与确定的培训对象是（）①调度员②软件维护人员③运行维护人员④控制中心顾问32．配电自动化DMS系统中控制的是（）①机组出力②系统电压③电风频率④用户负责33．变电所综合自动化的功能之一是（）①自动调频②自动同期③故障测距④AGC功能34.简单系统中, 若忽略系统的励磁调节作用, 欲使系统保持静态稳定, 运行点的范围在( )35.当在发电机的出口发生三相短路, 则发电机输出的电磁功率的标么值是( )①1.0 ②0.5 ③④036、本征半导体电子浓度（）空穴浓度；N型半导体的电子浓度（）空穴浓度；P型半导体的电子浓度（）空穴浓度。
电力系统稳态分析考试习题及答案电力系统稳态分析考试习题及答案1.以下哪个是电力系统的基本方程？ A. 电压方程 B. 功率方程 C. 电流方程D. 能量方程答案：D. 能量方程2.电力系统的稳态分析主要是指对电力系统中的何种情况进行分析？ A. 短路故障 B. 稳态运行 C. 频率偏差 D. 电压波动答案：B. 稳态运行3.电力系统的稳态分析主要考虑以下哪些因素？ A. 电压、电流、功率 B. 电阻、电感、电容 C. 频率、相位、谐波 D. 电压降、线损、短路电流答案：A. 电压、电流、功率4.电力系统中，以下哪个是稳态分析的基本假设？ A. 电源电压保持不变 B.负载电流保持不变 C. 线路电阻保持不变 D. 系统频率保持不变答案：A. 电源电压保持不变5.电力系统中，以下哪个方程可以描述节点电压和支路电流之间的关系？ A.马帕尔方程 B. 克希霍夫方程 C. 约旦方程 D. 麦克斯韦方程答案：B. 克希霍夫方程6.电力系统的稳态分析中，以下哪个方法可以用来求解节点电压和支路电流？A. 欧姆定律B. 麦克斯韦方程C. 潮流方程D. 趋势方程答案：C. 潮流方程7.电力系统中，以下哪个因素会导致电压降？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：C. 线路电阻过大8.电力系统中，以下哪个因素会导致线损？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：B. 负载电流过大9.电力系统中，以下哪个因素会导致短路电流？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 系统频率偏差答案：C. 线路电阻过大10.电力系统的稳态分析中，以下哪个指标可以评估系统的稳定性？ A. 节点电压 B. 支路电流 C. 频率偏差 D. 短路电流答案：D. 短路电流。
B、B、B、中温中压火电厂•C、核电厂•D、热电厂•收藏该题4、下列说法正确的是（）。
•A、当输送的有功等于自然功率时，线路消耗容性无功功率•B、当输送的有功小于自然功率时，线路消耗容性无功功率•C、当输送的有功大于自然功率时，线路消耗容性无功功率•D、当输送的有功不小于自然功率时，线路消耗容性无功功率•收藏该题5、下列说法不正确的是（）。
•A、线路传输的功率小于自然功率时，线路末端电压将低于始端•B、线路传输的功率小于自然功率时，线路末端电压将高于始端•C、线路传输的功率等于自然功率时，线路末端电压将等于始端•D、线路传输的功率大于自然功率时，线路末端电压将低于始端•收藏该题6、运用牛顿-拉夫逊迭代法时应使选择的初值（）。
•A、远大于精确解•B、接近精确解•C、不等于精确解•D、远小于精确解•收藏该题7、升压结构三绕组变压器三个绕组的排列方式为（）。
•A、高压绕组最靠铁芯、低压绕组居中、中压绕组在最外侧•B、低压绕组最靠铁芯、中压绕组居中、高压绕组在最外侧•C、中压绕组最靠铁芯、高压绕组居中、低压绕组在最外侧•D、中压绕组最靠铁芯、低压绕组居中、高压绕组在最外侧•收藏该题8、若网络中共有n个节点，其中有1个平衡节点，m个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程个数为（）。
•A、n-m-1个有功方程和m个无功方程•B、n-1个有功方程和n-m-1个无功方程•C、n-1个有功方程和n-m个无功方程•D、n-1个有功方程和m个无功方程•收藏该题9、电源发出的有功功率和无功功率称为（）。
•A、电源变量•B、扰动变量•C、状态变量•D、控制变量•收藏该题10、高峰负荷时，电压中枢点的电压升高至105%U N；低谷负荷时，电压中枢点的电压下降为U N的中枢点电压调整方式是（）。
•A、顺调压•B、常调压•C、逆调压•D、故障时的调压要求•收藏该题二、多项选择题(共 6 题、12 / 12 分 )1、若末端电压一定，中枢点电压变化的特点是（）。
第四章 复杂电力系统的潮流计算一、基本要求掌握电力系统潮流计算的数学模型（节点电压方程）和解算方法；掌握电力网络的节点导纳矩阵；掌握电力系统潮流计算中的功率方程和变量、节点的分类；了解高斯-塞德尔法潮流计算；掌握牛顿-拉夫逊法潮流计算。
二、 重点内容1、 节点导纳矩阵导纳矩阵中的对角元素称为自导纳ii Y ，ii Y 数值上等于与该节点相连的所有支路导纳的总和。
导纳矩阵中的非对角元素称为互导纳ij Y ，ij Y 数值上等于相连节点i 、j 支路导纳的负值，而且 ji ij Y Y = ，如果节点i 、j 之间无支路相连，则0==ji ij Y Y 。
节点导纳矩阵的特点:（1）节点导纳矩阵是一个n n ⨯阶方阵。
n 为电网的节点数（不包括接地点）。
（2）节点导纳矩阵是一个对称方阵。
（3）节点导纳矩阵具有对角优势，其对角元素绝对值大于非对角元素。
（4）节点导纳矩阵是一个稀疏矩阵，即节点导纳矩阵中有零元素存在。
2、 电力网络功率方程电力网络方程采用节点电压方程： BB B U Y I ⋅=……………（3-1） 根据节点注入电流和注入功率的关系：*S I U ⎛⎫= ⎪⎝⎭，得到以节点注入功率表示的节点电压方程：B B B U Y U S ⋅=⎥⎦⎤⎢⎣⎡*，将矩阵方程展开为： *1*1*313*1*212*1*111*11n n U Y U U Y U U Y U U Y U S ++++= ********212223222122232n nS U Y U U Y U U Y U U Y U =++++ ………………………（3-2） ********123123n n n nn n n n n n nS U Y U U Y U U Y U U Y U =++++ （n 为电网节点数） 展开通式为∑==⋅=n j j j ij i i U Y U S 1**，其中i 、j = 1、2、……n 。
将有功、无功功率分开，得到以节点注入功率表示的实数方程：⎥⎥⎦⎤⎢⎢⎣⎡⋅=⎥⎥⎦⎤⎢⎢⎣⎡⋅=∑∑====n j j j ij i i n j j j ij i i U Y U Q U Y U P 1**1**Im Re ……………（3-3）3、 电力网络节点的分类（1）PQ 节点：已知节点的注入功率S P jQ =+，节点的电压向量U （ii U δ）为待求量； （2）PV 节点：已知节点的注入有功功率P 和电压大小U ，节点注入无功功率Q 和电压相位δ为待求量；（3）平衡节点：已知节点的电压大小U 和电压相位δ，节点注入有功功率P 和无功功率Q 为待求量。
电力系统稳态分析题库电力系统稳态分析思考题第1章1、请说明火力发电的能量转换过程。
2、电力系统中除火电、水电及核电以外的其它发电形式一般称为“新能源”，你能说出几种新能源发电形式？3、火力发电使用的一次能源都有哪些？4、负荷成分主要是什么？5、电力系统包括哪些主要组成部分？分别起哪些作用？6、什么是电力网？什么是动力系统？7、电力系统常用的结线图有几种？8、电力系统生产的特点是什么？9、对电力系统运行的基本要求是什么？10、电能质量的主要指标是什么？11、考核电力系统运行经济性的指标是什么？12、什么是“有备用结线”？什么是“无备用结线”？各有几种形式？13、我国电力系统3kV以上的额定电压等级是什么？14、我国电力系统中性点的运行方式是什么？15、什么是“消弧线圈”？作用原理是什么？16、升压变和降压变的变比有何区别？17、我国三峡电站将装设台水轮发电机组，每台额定容量为MW。
18、什么是线路的经济输送功率和输送距离？19、什么是“黑启动”？20、*什么是“能量管理系统（EMS）”？21、*你对电力市场了解多少？22、*什么是高压直流（HVDC）输电系统？与交流输电相比有哪些优缺点？23、*什么是灵活交流输电系统（FACTS）？第2章1、“数学模型”的含义是什么？2、什么是发电机的“运行极限图（功率圆图）”？3、什么是发电机“进相运行”？4、什么是变压器的铜耗和铁耗？5、为什么说变压器的铜耗是可变损耗？铁耗是不变损耗？6、升压三绕组变压器三个绕组由内到外的排列顺序是：中、低、高；降压三绕组变压器三个绕组由内到外的排列顺序是：低、中、高，为什么？7、采用扩径导线或分裂导线的主要目的是什么？8、220kV和500kV线路上每串绝缘子的片数一般为多少？9、铝线和铜线的电阻率是多少？10、架空输电线为什么要换位？何谓“完全换位”？11、架空输电线路的电抗一般为Ω/km左右。
12、架空输电线路的电纳一般为S/km左右。
13、正常的架空输电线路的电导一般为S/km左右。
14、架空线路与电缆线路在电气参数上主要有哪些差别？15、什么是电晕？16、三相导线等间距水平排列时，边相导线和中间相导线哪个更容易发生电晕现象？17、计算线路的参数时，在什么情况下需要考虑分布参数特性？18、什么是“平均额定电压”？它是如何规定的？19、标么制与有名制有和区别？20、在等值电路中，线路的对地支路是容性的，变压器的对地支路是感性的，为什么？21、什么是线路的“充电功率”？它对线路输送容量及系统运行有何影响？22、什么是负荷特性？它有什么涵义？23、*什么是负荷曲线？日负荷曲线和年负荷曲线各有何用处？24、*电力系统为什么要进行负荷预测？25、*日负荷曲线上如果有很大的“峰谷差”会对系统有何影响？有何办法减小它？第3章1、什么是“潮流计算”？它有什么作用？比较潮流计算与一般电路计算有何异同。
2、为什么潮流计算要计算功率和电压而不是电流和电压？如果将功率换成电流对潮流计算会带来什么影响？3、选择填空：在潮流计算中，（1）、功率（包括功率损耗）代表（三相）（单项）功率，单位是（MVA、MW、Mvar）（kVA、kW、kvar）（VA、W、var）；（2）、电压代表（线）（相）电压，单位是（kV）（V）；（3）、阻抗和导纳代表（单）（三）相参数，单位分别是欧姆和西门子。
4、“电压降落（电压升高）”、“电压偏移（电压偏差）”、“电压调整”和“电压损耗”这些概念有何异同？5、什么是“输电效率”？6、请解释以下名词的含义并说明它们之间有何关系：（1）最大负荷利用小时数；（2）年负荷率；（3）年负荷损耗率；（4）最大负荷损耗时间；（5）线损率。
7、当输电线路空载运行时，线路的末端电压将高于始端电压，为什么？8、500kV架空线路要装设并联电抗补偿，一般电缆线路要加串联电抗补偿，为什么？9、“运算负荷”与“运算功率”有何差别？10、“环型网络”与“辐射型网络”的潮流计算有何不同？11、什么是“功率分点”？“无功分点”与“有功分点”各有何特点？12、什么是“电磁环网”？它有几种表现形式？它对系统有哪些危害？13、环网中的“循环功率”会对系统有哪些影响？14、环网中潮流的“自然分布”与“经济分布”有何区别？15、潮流的调整控制手段主要有哪些？作业：3-1、3-3、3-27、3-31。
第4章1、一般来说，潮流计算要有几个主要步骤？2、常用的潮流计算的数学模型是什么？3、什么是“自导纳”、“互导纳”？怎样形成和修改导纳阵？4、导纳阵都有哪些主要特点？5、在形成网络矩阵时，“树枝”和“链枝”的含义是什么？6、什么是导纳阵的“稀疏特性”？怎样计算导纳阵的稀疏度？7、什么是“压缩存储技术”？8、阻抗阵的定义是什么？形成阻抗阵都有哪些方法？9、潮流计算中的变量都有哪些？是怎样分类的？10、潮流计算中的节点分为几种类型？11、什么是“功率方程”？为什么说它是非线性方程？12、为什么说潮流计算只能采用“迭代法”求出满足一定精度的近似解？13、有几种“常规潮流”算法？14、*你了解多少“扩展潮流”算法？15、*什么是考虑“负荷静特性”的潮流计算？16、高斯-塞德尔迭代法的特点是什么？17、牛顿-拉夫逊迭代法的特点是什么？18、“直角坐标”和“极坐标”指的是什么？19、P-Q分解法也叫“快速分解法（fast de-coupling method）”或“P-Q解耦法”，它的主要特点是什么？20、牛顿-拉夫逊迭代法和P-Q分解法有何关系？21、在P-Q分解法中，因为考虑到电力系统的两个特点所以才能够对修正方程式进行简化，这两个特点是什么？它在什么情况下失效？22、在P-Q分解法中，雅可比矩阵变成了B'和B''，它们有什么特点？23、P-Q分解法的修正方程式是什么？24、请比较三种潮流计算方法的特点，包括原理、迭代次数、收敛性、计算速度、实用性及计算准确度。
25、P-Q分解法的修正方程式相对于牛顿法进行了种种简化，这是否意味着P-Q分解法的计算准确度低于牛顿法？26、什么是“雅可比矩阵（Jacobean matrix）”？它有什么特点？为什么把它叫做“灵敏度矩阵”？27、为什么说分块雅可比矩阵与节点导纳阵具有相同的结构？n-个？28、为什么极坐标形式的修正方程式比直角坐标形式的修正方程式少了m29、牛顿法潮流计算的基本步骤有哪些？30、*什么是“因子表”？31、*什么是“节点编号优化”？32、*什么是潮流计算的“收敛性”？发生不收敛的主要原因是什么？33、*什么是“优化潮流（OPF，Optimal Power Flow）”？潮流的约束条件都有哪些？作业：4-5，4-7，4-8，4-11第5章1、系统正常的频率质量范围是多少？系统怎样保证频率质量？2、为什么说系统的频率质量主要取决于有功平衡？3、*50Hz系统与60Hz系统相比有何特点？4、怎样理解负荷的变动与频率调整的关系？5、节点电压角度与系统的频率有何关系？6、什么是“调速器”和“调频器”？它们有何作用？7、什么是“开停机计划”？8、什么是“发电计划”？9、*什么是“负荷控制”？10、网络损耗的两个组成部分是什么？高压输电系统的网络损耗一般占系统总负荷的百分之多少？11、水电厂、火电厂和原子能电厂的厂用电率为多少？12、有功负荷预测的意义是什么？怎样进行预测？13、怎样理解系统设备的“定期维修”和“状态维修”？14、什么是系统的备用容量？怎样确定电力系统的备用容量？15、什么是“热备用”？什么是“冷备用”？16、有功功率的最优分配包含两个内容，它们是什么？各有什么含义？17、火电、水电和核电各有何特点？18、什么是“抽水蓄能”电厂？它有何作用？19、枯水期和丰水期的机组安排各有何特点？20、什么是“耗量特性”？什么是“比耗量”和“耗量微增率”？21、什么是最优分配负荷的目标函数和约束条件？22、什么是“等耗量微增率准则”？23、什么是“水煤换算系数”？24、什么是“网损微增率”？25、什么是有功负荷经济分配的“协调方程式”？26、*什么是计算网损微增率的“B系数法”？27、系统的频率不满足质量要求会产生哪些不好影响？28、什么是“有功电源的静态频率特性”？什么是“有功负荷的静态频率特性”？29、“调差系数”和“单位调节功率”的含义是什么？30、说明ALFC、AGC、EDC和ACE的含义。
31、什么是频率的“无差控制”和“有差控制”？作业：5-3，5-4，5-6，5-7，5-10，5-17，5-28。
第6章1、电力系统中的无功电源都有哪些？各有何特点？2、什么是“无功优化”问题？3、什么是“等网损微增率准则”？4、电力系统中主要有几种电压调整的措施？各自有何特点？5、什么是“中枢点电压管理”？它有几种调压方式？6、无功电源最优分布的基本准则是什么？7、无功负荷最优补偿的基本准则是什么？8、电力系统中电压偏差过大的原因是因为无功问题，一种是无功不足，另一种是无功分布不合理，它们分别需要采取那种调压措施才能解决？9、为什么调节发电机的励磁可以调节端电压？10、变压器的分接头一般设在那个绕组？为什么选择不同的分接头可以调压？11、并联电容器调压和并联调相机调压有哪些不同？12、说明并联和串联补偿设备调压的原理是什么？13、为什么说电压的变化主要受无功分布的影响？14、怎样根据电压要求确定并联无功补偿容量？15、电压和频率是电能质量的两个重要指标，试比较调频和调压各有何特点？作业：6-2，6-16，6-19．第1章1、在括号中给出下面各变压器的额定电压。
2、在括号中给出下面各变压器的额定电压。
第2章1、计算线路参数并作出其Π型等值电路。
已知线路型号为LGJ-400，2r=22mm ，长度为130km ，导线排列方式如图1所示。
图1 图2 2、计算线路参数并作出其Π型等值电路。
已知线路型号为LGJ-200×2，2r=17mm ，长度为150km ，导线排列方式如图2所示。
3、计算双绕组变压器的参数并作出其等值电路。
已知容量为31500kVA ，额定电压为121/10.5kV ，k P =20kW ，%k U =10.5，0P =10kW ，%0I =0.5。
4、三绕组变压器的容量为120000/120000/60000kVA ，额定电压为220/121/11kV ，短路损耗为)21(-k P =130kW ，)31(-k P =135kW ，)32(-k P =125kW ；短路电压为%)21(-k U =18，%)31(-k U =10，%)32(-k U =7；空载损耗为0P =73kW ；空载电流为%0I =3.5。
试计算归算到高压侧的变压器的参数并作出等值电路。
