20 11-2012学年度高二第二学期期末质量检测物理试题

试卷类型：A 武昌区2011-2012学年度第二学期期末调研考试高二物理试卷本试卷共110分，考试用时90分钟。

★ 祝考试顺利★本卷第1至10题为选择题，共40分；第11至12题为实验题，共16分；第13至15题为计算题，共34分；第16至18题为选做题，共20分。

全卷共8页。

须知事项：1．答题前，考生务必将自己的学校、班级、姓名、某某号填写在答题卷指定位置，认真核对与某某号条形码上的信息是否一致，并将某某号条形码粘贴在答题卷上的指定位置。

2．选择题的作答：选出答案后，用2B铅笔把答题卷上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。

答在试题卷上无效。

3. 非选择题的作答：用黑色墨水的签字笔直接答在答题卷上的每题所对应的答题区域内。

答在试题卷上或答题卷指定区域外无效。

4. 选考题的作答，先把所选题目的题号在答题卡指定位置用2B铅笔涂黑。

考生应根据自己选做的题目准确填涂题号，不得多项选择。

答题答在答题卡对应的答题区域内，答在试题卷、草稿纸上无效。

5. 考生必须保持答题卡的整洁，考试完毕，监考人员将答题卡和试题卷一并收回。

第1卷〔选择题共40分〕一、选择题：此题共10小题，每一小题4分，共40分。

在每一小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。

全部选对的得4分，选对但不全的得2分，有选错或不答的得0分。

1．关于平衡力、作用力与反作用力的如下说法，正确的答案是A．一对平衡力所做功的代数和不一定为零B．一对平衡力中，其中一个力做正功，另一个力一定做负功C．一对作用力和反作用力对物体做功的代数和一定为零D．一对作用力和反作用力对物体做功的代数和一定为正2．关于力和运动，如下说法正确的答案是A．某物体所受合力越大，其加速度越大，速度变化越大B．做直线运动的物体，当运动轨迹变为曲线时，其外力的合力一定不为零C ．质量不同的两个物体从同一高度自由落下，质量大的物体下落快D ．下落的苹果所受地球的作用力与地球所受太阳的作用力是同种性质的力3．如下列图，一小球放在光滑的斜面上由静止开始下滑，一段时间后压缩固定在斜面上的轻质弹簧且弹簧始终在弹性限度内，小球可视为质点，如此如下判断正确的答案是A ．小球到达最低点前重力势能一直减小B ．在小球开始压缩弹簧后的下降过程中，弹簧的弹力对小球做负功，弹簧的弹性势能增加C ．小球运动过程中，小球的机械能守恒D ．小球运动过程中，重力势能的改变与重力势能零点的选取有关4．如下列图，重物质量为m ，AB 、BC 两根轻绳与竖直方向都成60°角，现保持B 点位置不变而只将BC绳与竖直方向的夹角θ缓慢减小至0º。

安徽省黄山市2011—2012学年度第二学期期末质量检测高二(理)物理试题一、选择题(每小题3分，共36分．每小题只有一个选项是正确的，请将正确选项的标号填在题后的括号内，多选、错选不得分) 1．下面所列出的物理量中，属于矢量的是( ) A ．加速度 B ．动能 C ．功率 D ．周期 2．关于同一电场的电场线，下列表述正确的是( ) A ．电场线是客观存在的B ．电场线越密，电场强度越小C ．沿着电场线方向，电势越来越低D ．电荷在沿电场线方向移动时，电势能减小3．如图，在倾角为θ的光滑斜面上，重为G 的物体受到水平推力F 的作用，物体静止不动，则物体对斜面的压力大小为( ) A ．G /cos θ B ．G cos θ C ．G cos θ＋F sin θ D ．G cos θ＋F cos θ4．我国发射的“天宫一号”和“神舟八号”在对接前，“天宫一号”的运行轨道高度为350km ，“神舟八号”的运行轨道高度为343km ．它们的运行轨道均视为圆周，则( ) A ．“天宫一号”比“神舟八号”速度大 B ．“天宫一号”比“神舟八号”周期长 C ．“天宫一号”比“神舟八号”角速度大 D ．“天宫一号”比“神舟八号”加速度大5．某物体运动的速度—时间图象如图所示，根据图象可知，下列说法不正确的是( )A ．0～2s 内物体的加速度大小为1m /s 2B ．0～5s 内物体通过的位移大小为10mC ．物体在1 s 时的加速度大小比在4.5s 时的加速度大小要小一些D ．物体在第1s 末与第4.5s 末的速度方向相同6．A 、B 两球的质量均为m ，两球之间用轻弹簧相连，放在光滑的水平地面上，A 球左侧靠墙．用力F 向左推B 球将弹簧压缩，如图所示．然后突然将力F 撤去，在撤去力F 的瞬间，A 、B 两球的加速度分别为( ) A ．0，0 B ．0，F /m C ．F /2m ，F /m D ．F /2m ，F /2m7．如图所示，小球从距水平地面高为H 的A 点自由下落，到达地面上B 点后又陷入泥土中h 深处，到达C 点停止运动．若空气阻力可忽略不计，则对于这一过程，下列说法中正确的是( )A ．小球从A 到B 的过程中动能的增量，大于小球从B 到C 过程中克服阻力所做的功B ．小球从B 到C 的过程中克服阻力所做的功，等于小球从A 到B 过程中重力所做的功C ．小球从B 到C 的过程中克服阻力所做的功，等于小球从A 到B 过程与从B 到C 过程中小球减少的重力势能之和 D ．小球从B 到C 的过程中损失的机械能，等于小球从A 到B 过程中小球所增加的动能8．如图所示，在原来静止的升降机的水平地板上放一物体A ，右侧连接一形变的轻弹簧而静止不动．若使升降机匀加速下降，则关于物体A 的运动状态及所受摩擦力的说法，正确的是( )①物体A 可能相对于升降机保持不动，它所受摩擦力大小不变②物体A 可能相对于升降机向左运动，它所受摩擦力向左，大小比升降机静止时要大 ③物体A 可能相对于升降机向左运动，它所受摩擦力向右，大小比升降机静止时要小 ④物体A 可能相对于升降机向右运动，它所受摩擦力向左，大小比升降机静止时要小 A ．① B ．①② C ．③④ D ．①③④ 9．如图所示，在相互垂直的匀强电场和匀强磁场中，电荷量为q 的液滴在竖直面内做半径为R 的匀速圆周运动，已知电场强度为E ，磁感应强度为B ，则油滴的质量和环绕速度分别为( )A ．BE g qE ,B ．BEE qR B ,2 C ．EBgR g qE ,D ．qgR gqRB, 10．如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接．只合上开关S 1，三个灯泡都能正常工作．如果再合上S 2，则下列表述正确的是( )A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 2上的电流增大11．实验室里的交流发电机可简化为如图所示的模型，正方形线圈在水平匀强磁场中，绕垂直于磁感线的OO '轴匀速转动．今在发电机的输出端接一个电阻R 和理想电压表，并让线圈每秒转25圈，读出电压表的示数为10V ．已知R ＝10 Ω，线圈电阻忽略不计，下列说法正确的是( ) A ．线圈平面与磁场平行时，线圈中的瞬时电流为零B ．从线圈平面与磁场平行开始计时，线圈中感应电流瞬时值表达式为tA i π50sin 2C ．流过电阻R 的电流以每秒钟方向改变25次D ．电阻R 上的热功率等于10 W12．矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示．若规定顺时针方向为感应电流I 的正方向(纵轴表电流，横轴表时间)，下列各图中正确的是( )二、实验题(共15分) 13．(3分)某同学在“测定金属电阻率”的实验中用螺旋测微器测量一根金属丝的直径时，螺旋测微器的读数如图所示．可知该金属丝的直径d ＝_________mm ．14．(4分)如图所示的曲线是一同学做“研究平抛物体的运动”实验时画出的小球做平抛运动的部分轨迹，他在运动轨迹上任取水平位移相等的A 、B 、C 三点，测得Δs ＝0.2m ，又测得竖直高度分别为h 1＝0.1m ，h 2＝0.2m ，根据以上数据，可求出小球抛出时的初速度为____________m /s ．(g ＝10m /s 2)15．(8分)某同学进行测量电阻R 的阻值的实验．他先用多用电表进行粗测，电表示数如图所示．然后用伏安法进行较精确的测量，现已选定滑动变阻器(阻值0～200 Ω)，开关一只，导线若干，另有如下备选器材： A ．电源(E ＝16 V ，r ＝2Ω) B ．电源(E ＝3 V ，r ＝0.5Ω)C ．电压表(量程0～15 V ，内阻约50 kΩ)D ．电压表(量程0～3 V ，内阻约10 kΩ)E ．电流表(量程0～500μA ，内阻约500 Ω)F ．电流表(量程0～1 mA ，内阻约250 Ω) 请回答如下问题：①多用电表的读数_______；(2分)②用伏安法测量应选用的器材为______；(请填写器材前的符号)(2分) ③在下边的方框图中画出实验电路原理图．(4分)三、计算题(共49分) 16．(10分)质量为10kg 的物体静放在水平面上，物体与水平面间的动摩擦因数为0.2．现物体由静止开始在如图所示的水平拉力F 作用下运动，求2s 内物体的位移大小．(g ＝10m /s 2)17．(12分)如图所示，离子发生器发射出一束质量为m，电荷量为q 的离子，从静止经加速电压U 1加速后，获得速度v0，并沿垂直于电场线方向射入两平行板中央，受偏转电压U2作用后，以速度v离开电场，已知平行板长为l，两板间距离为d，求：(1)v0的大小；(2)离子在离开偏转电场时的横向偏移量y；(3)离子离开偏转电场时的偏转角θ的正切值tanθ．18．(12分)如图所示，在y小于0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸面外，磁感应强度为B，一带正电的粒子以速度v0从O点射入磁场，入射速度方向为xy平面内，与x轴正向的夹角为θ，若粒子射出磁场的位置与O点的距离为L，求该粒子电量与质量之比．19．(15分)如图，光滑水平面AB与竖直面的半圆形导轨在B点相连接，导轨半径为R，一质量为m的静止木块在A处压缩弹簧，释放后，木块获得一向右的初速度，当它经过B点进入导轨瞬间对导轨的压力是其重力的7倍，之后向上运动恰能通过轨道顶点C，不计空气阻力，试求：(1)弹簧对木块所做的功；(2)木块从B到C过程中克服摩擦力做的功；(3)木块离开C点落回水平面所需的时间和落回水平面时的动能．安徽省黄山市2011—2012学年度第二学期 期末质量检测高二(理)物理试题评分标准13．0.900 14．215．①30kΩ②ACE ③如图 三、计算题16．f ＝μmg ＝20N F 1＝30N ＞f111=-=mfF a m /s 2 匀加速直线 m 2121211==at x v 1＝at 1＝1m /sF 2＝5N ＜f 5.122=-=m Ff a m /s 2匀减速直线 s 1s 3221<==a t ν m 3122212==a v xm 6521=+=x x x 17．(1)不管加速电场是不是匀强电场，W ＝qU 都适用，所以由动能定理得：0121mv qU =∴0v =(2)由于偏转电场是匀强电场，所以离子的运动类似平抛运动． 即：水平方向为速度为v 0的匀速直线运动， 竖直方向为初速度为零的匀加速直线运动． ∴在水平方向102qU mlv l t ==d U E 2=2qU F qE d ==mdqU m F a 2==121222mU qdl U qU m t md qU at v y =⋅==v ==2222211112224qU l U l my at md qU dU ==⋅=(3)1202tan dU lU v v y ==θ 18．根据带电粒子在有界磁场的对称性作出轨迹，如图所示，找出圆心A ，向x 轴作垂线，垂足为H ，由与几何关系得：L R 21sin =θ ① 带电粒子磁场中作圆周运动，由Rm v B qv 200=解得qBm v R 0=② ①②联立解得LBv m q θsin 20= 19．(1)根据动能定理，可求得弹簧弹力对物体所做的功为W 弹＝F KB ＝3mgR ．(2)物体从B 到C 只有重力和阻力做功，根据动能定理， 有W 阻－mg 2R ＝E kC －E kBW 阻＝0.5mgR －3mgR ＋2mgR ＝－0.5mgR即物体从B 到C 克服阻力做的功为0.5mgR ．(3)物体离开轨道后做平抛运动，由平抛运动竖直方向的位移方程可得：gRt 2=仅有重力做功，机械能守恒． 有0.52 2.5kkC pC E E E mgR mgR mgR '=+=+=．。

大兴区2011—2012学年度第二学期期末检测试卷高二物理第Ⅰ卷（选择题共60分，将答案填涂在机读卡上）一、单项选择题（本题共20小题，每小题3分，共60分，每小题只有一个选项符合题意。

）1．下列有关物理学史，不符合事实的是（ ）A ．麦克斯韦建立了电磁场理论并预言了电磁波的存在B ．汤姆生最早发现了电子C ．爱因斯坦成功解释了光电效应现象D ．牛顿发现了单摆周期公式2．一弹簧振子做简谐运动，下列说法正确的是（ ）A ．振子的位移方向，总与速度方向相反B ．振子通过平衡位置时，速度为零，加速度最大C ．振子每次通过平衡位置时速度相同D ．振子每次通过同一位置时，速度不一定相同，但加速度一定相同3．关于多普勒效应，下列说法中正确的是（ ）A ．发生多普勒效应时，波源频率发生了变化B ．要发生多普勒效应，波源和观察者必须有相对运动C ．火车向你驶来时，你听到的汽笛声音调变低，火车离你远去时，你听到的汽笛声音调变高D ．机械波能发生多普勒效应，而光波则不能4．物理知识在科学技术、生产生活中有广泛的应用，下列说法正确的是（ ）A ．医学上利用激光切除肿瘤 ，主要是因为激光容易发生干涉现象B ．超声波仪器使用超声波，是因为超声波容易发生干涉现象C ．望远镜镜头表面常常涂一层透光的膜，这是利用光的全反射现象D ．光导纤维传送图像利用了光的干涉现象5．如图所示,理想变压器原线圈的匝数1n =550匝，副线圈的匝数2n =110匝。

要是副线圈两端得到2U =220V 的电压，原线圈两端的电压1U 应是（ ）A ．1100VB ．550VC ．110VD ．44V6．一列简谐横波沿x 轴负方向传播,甲图是该横波t=0时的波形图,乙图是波中某质点位移随时间变化的振动图线，则乙图可能是甲图中的哪个质点的振动图线（ ）A ．x=0处的质点B ．x=1 m 处的质点C ．x=2 m 处的质点D ．x=3 m 处的质点7．电磁波谱是一个很大的家族，下列与电磁波谱有关的说法中错误．．的是（ ） A ．电磁波中最容易发生干涉、衍射现象的是无线电波B ．利用紫外线的荧光效应可以鉴别钞票的真伪C ．x 射线可用来检查人体内部的器官，其频率比可见光频率小D ．红外线具有较强的热作用8．一个氘核和一个氚核经过核反应后生成一个氦核和一个中子，同时放出一个γ光子。

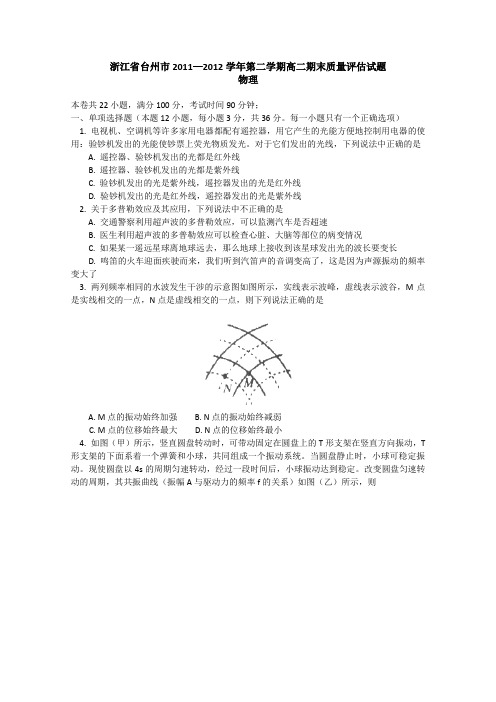

浙江省台州市2011—2012学年第二学期高二期末质量评估试题物理本卷共22小题，满分100分，考试时间90分钟；一、单项选择题（本题12小题，每小题3分，共36分。

每一小题只有一个正确选项）1. 电视机、空调机等许多家用电器都配有遥控器，用它产生的光能方便地控制用电器的使用：验钞机发出的光能使钞票上荧光物质发光。

对于它们发出的光线，下列说法中正确的是A. 遥控器、验钞机发出的光都是红外线B. 遥控器、验钞机发出的光都是紫外线C. 验钞机发出的光是紫外线，遥控器发出的光是红外线D. 验钞机发出的光是红外线，遥控器发出的光是紫外线2. 关于多普勒效应及其应用，下列说法中不正确的是A. 交通警察利用超声波的多普勒效应，可以监测汽车是否超速B. 医生利用超声波的多普勒效应可以检查心脏、大脑等部位的病变情况C. 如果某一遥远星球离地球远去，那么地球上接收到该星球发出光的波长要变长D. 鸣笛的火车迎面疾驶而来，我们听到汽笛声的音调变高了，这是因为声源振动的频率变大了3. 两列频率相同的水波发生干涉的示意图如图所示，实线表示波峰，虚线表示波谷，M点是实线相交的一点，N点是虚线相交的一点，则下列说法正确的是A. M点的振动始终加强B. N点的振动始终减弱C. M点的位移始终最大D. N点的位移始终最小4. 如图（甲）所示，竖直圆盘转动时，可带动固定在圆盘上的T形支架在竖直方向振动，T 形支架的下面系着一个弹簧和小球，共同组成一个振动系统。

当圆盘静止时，小球可稳定振动。

现使圆盘以4s的周期匀速转动，经过一段时间后，小球振动达到稳定。

改变圆盘匀速转动的周期，其共振曲线（振幅A与驱动力的频率f的关系）如图（乙）所示，则A. 此振动系统的固有频率约为3HzB. 此振动系统的固有频率约为0.25HzC. 若圆盘匀速转动的周期增大，系统的振动频率不变D. 若圆盘匀速转动的周期增大，共振曲线的峰值将向右移动5. 如图所示，电感线圈L的自感系数足够大，其直流电阻可忽略不计，A、B是两个相同的灯泡，则A. 电键S闭合瞬间，B灯先亮，A灯逐渐亮B. 电键S闭合瞬间，A灯先亮，B灯逐渐亮C. 电键S断开瞬间，A、B灯同时熄灭D. 电键S断开瞬间，B灯亮一下才熄灭，A灯立即熄灭6. 光在生产和生活、科学技术中有着广泛的应用，下列说法正确的是A. 用透明的标准平面样板检查光学平面的平整程度是利用光的衍射现象B. 在照相机镜头前加装偏振滤光片拍摄日落时水面下的景物，可使景像清晰C. 在光导纤维束内传送图像是利用光的色散现象D. 太阳光通过三棱镜形成彩色光谱，这是光的干涉现象7. 一轻质横杆两侧各固定一轻质铝环，横杆能绕中心点自由转动，左环是断开的，右环是闭合的。

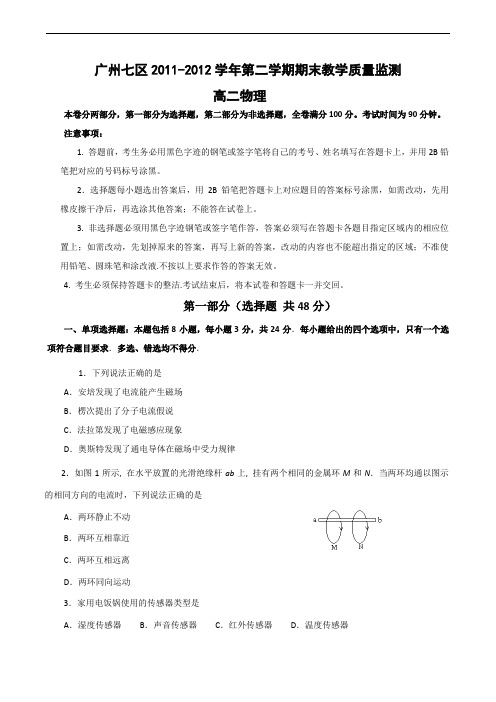

广州七区2011-2012学年第二学期期末教学质量监测高二物理本卷分两部分，第一部分为选择题，第二部分为非选择题，全卷满分100分。

考试时间为90分钟。

注意事项：1. 答题前，考生务必用黑色字迹的钢笔或签字笔将自己的考号、姓名填写在答题卡上，并用2B铅笔把对应的号码标号涂黑。

2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，先用橡皮擦干净后，再选涂其他答案；不能答在试卷上。

3. 非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，再写上新的答案，改动的内容也不能超出指定的区域；不准使用铅笔、圆珠笔和涂改液.不按以上要求作答的答案无效。

4. 考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回。

第一部分（选择题共48分）一、单项选择题：本题包括8小题，每小题3分，共24分．每小题给出的四个选项中，只有一个选项符合题目要求．多选、错选均不得分．1．下列说法正确的是A．安培发现了电流能产生磁场B．楞次提出了分子电流假说C．法拉第发现了电磁感应现象D．奥斯特发现了通电导体在磁场中受力规律2．如图1所示, 在水平放置的光滑绝缘杆ab上, 挂有两个相同的金属环M和N．当两环均通以图示的相同方向的电流时，下列说法正确的是A．两环静止不动B．两环互相靠近C．两环互相远离图D．两环同向运动3．家用电饭锅使用的传感器类型是A．湿度传感器B．声音传感器C．红外传感器D．温度传感器t BA tt BC tt BB tt BD t图2I ab图3 图44．一定质量的物体，下列说法正确的是A ．动量变化时，动能可能不变B ．动量变化时，速率一定变化C ．速度变化时，动能一定变化D ．动能变化时，动量可能不变5．穿过闭合回路的磁感强度B 随时间t 的变化情况如图2所示，在t 0时间内不能产生感应电流的是6．如图3所示，固定的水平长直导线中通有电流I ，矩形线框abcd 与导线在同一竖直平面内，且ab 边与长直导线始终保持平行．线框由静止释放，在下落过程中A ．穿过线框的磁通量增加B ．穿过线框的磁通量减小C ．穿过线框的磁通量保持不变D ．线框中没有感应电流7．如图4所示的四种情况，可以将电压升高供给用电器的变压器是8. 如图5所示，在x ≤0的区域内存在匀强磁场B ．矩形线框从t =0时刻起由静止开始沿x 轴正向做匀加速直线运动，则线框中的感应电流I 随时间t 的变化图线是（设顺时针方向的电流为正）xa b0 c dIAIBt 0ICtItB图5图6图7二．双项选择题．本题共6小题，每小题4分，共24分．在每小题给出的四个选项中，有两个正确选项．全部选对的得4分，选不全的得2分，有选错或不答的得0分．9．如图6是某种正弦式交变电压的波形图，由图可确定该电压的 A ．周期是0.01s B ．最大值是311V C ．有效值是311VD ．表达式为U =311sin100πt （V ）10．如图7所示，物体Q 静止在光滑的水平面上，其左边固定有轻质弹簧，与Q 质量相等的物体P 以速度v 向Q 运动并与弹簧发生碰撞，且始终沿同一直线运动，则碰撞过程中A ．物体P 、Q 组成的系统动量守恒B ．物体P 、Q 组成的系统机械能守恒C ．当物体P 的速度等于零时，系统的动能损失最大D ．当物体P 、Q 速度相等时，系统的动能损失最大11．如图8所示，把电阻R 、电感线圈L 、电容器C 并联，三个支路中分别接有一灯泡。

2011—2012学年度第二学期期末试题高二物理（选修）第Ⅰ卷（选择题，共38分）一．单项选择题，本题包括6小题，每小题3分，共18分．在每小题给出的四个选项中，只有一个选项正确．选对的得3分，选错或不答的得0分．1．下列说法中正确的是（）A．用手捏面包，面包体积会缩小，说明分子之间有间隙B．温度相同的氢气和氧气，氢气分子和氧气分子的平均速率相同C．布朗运动不是液体分子的运动，但它能说明分子永不停息地做无规则运动D．分子间的距离r存在某一值r0，当r大于r0时，分子间斥力大于引力；当r小于r0时分子间斥力小于引力2．在β衰变中常伴有一种称为“中微子”的粒子放出，1953年物理学家建造了一个由大水槽和探测器组成的实验系统，利用中微子与水中的11H进行核反应，间接地证实了中微子的存在．中微子与水中的11H发生核反应，产生中子（1n）和正电子（01e+），核反应方程为：中微子+11H→1n+01e+．由此可以判定中微子的质量数和电荷数分别是（）A．0、0B．0、1C．1、0D．1、13．如图所示，一定质量的某种气体由状态a沿直线ab变化至状态b．下列关于该过程中气体温度的判断正确的是（）A．不断升高B．不断降低C．先降低后升高D．先升高后降低4．下列关于原子结构和原子核的说法中正确的是（）A．汤姆生发现了电子，在此基础上提出了原子的核式结构模型B．天然放射性元素在衰变过程中核电荷数守恒，质量数不守恒，发生亏损C．由图可知，原子核D和E聚变成原子核F要吸收能量D．由图可知，原子核A裂变成原子核B和C要放出核能5．物块从静止开始做直线运动，如图是其加速度随时间变化的图像，则该物块（）A．第3 s末速度为零，从此时开始改变运动方向B．物块在开始的5s内从O点出发，沿直线前进不回头C．物块在开始的5s内的速度，只有1个时刻与第1s末速度相同D．物块在开始的3s内先加速运动后减速运动，第3 s末回到出发点6．如图a所示，水平面上质量相等的两木块A、B用一轻弹簧相连接，整个系统处于平衡状态．现用一竖直向上的力F拉动木块A，使木块A向上做匀加速直线运动，如图b所示．研究从力F刚作用在木块A的瞬间到木块B刚离开地面的瞬间这个过程，并且选定这个过程中木块A 的起始位置为坐标原点，则下列图像中可以表示力F 和木块A 的位移x 之间关系的是（ ）二．多项选择题，本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，至少有两个选项正确，选不全的得4分，选对但不全的得2分，有选错或不答的得0分． 7．阿波罗登月火箭在脱离地球飞向月球的过程中，宇航员通过无线电与在家中上小学的儿子汤姆通话．宇航员：“汤姆，我们现在已关闭了火箭上所有的发动机，正向月球飞去．”汤姆：“你们关闭了所有的发动机，那么靠什么力量推动火箭向前运动呢？”宇航员犹豫了半天，说：“我想大概是伽利略在推动火箭向前运动吧．”若不计天体对火箭的引力，由上述材料可知下列说法正确的是 （ ）A ．汤姆问话所体现的物理思想是“力是改变物体运动状态的原因”B ．汤姆问话所体现的物理思想是“力是维持物体运动的原因”C ．宇航员答话所体现的物理思想是“力是维持物体运动的原因”D ．宇航员答话的真实意思是火箭正在依靠惯性飞行 8．下列说法中正确的是（ ）A ．有规则外形的物体是晶体，没有确定的几何外形的物体是非晶体B ．能的转化和守恒定律是普遍规律，能量耗散不违反能的转化和守恒定律C ．“油膜法估测分子大小”的实验中，估算油酸分子直径用的是油酸酒精溶液的体积除以油膜的面积D ．由于液体表面分子间距离大于液体内部分子间的距离，所以液体表面分子间表现为引力，具有收缩趋势9．如图是a 、b 两种单色光照射到同一光电管上发生光电效应，得到光电流I 与光电管两极间所加电压U 的关系图线．则这两种光 （ ）A ． a 光光子能量比b 大B ．用b 光照射光电管时，金属的逸出功大C ．照射该光电管时b 光使其逸出的光电子最大初动能大D ．达到饱和电流时，用a 光照射光电管单位时间内逸出的光电子数多10．如图甲所示，质量为M 的木板静止在水平面上．一个质量为m 的滑块以初速度v 0从木板的左端向右滑上木板，滑块和木板的水平速度随时间变化的图像如图乙所示，已知滑块与木板之间的动摩擦因数为1μ，木板与地面之间的动摩擦因数为2μ．结合图像可以判定（ ） A ．122μμ= B ．2m M =C ．滑块相对木板滑动的距离等于002v tD ．滑块一直做加速度减小的减速运动C2 C1 A B C D图甲v v 0/图乙11．如图所示，水平地面上处于伸直状态的轻绳一端拴 在质量为m 的物块上，另一端拴在固定于B 点的木桩上．用弹簧秤的光滑挂钩缓慢拉绳，弹簧秤始终与地面平行．物块在水平拉力作用下缓慢滑动．当物块滑动至A 位置且∠AOB =60°时，弹簧秤的示数为F ，在物块移动过程中 （ ）A ．弹簧秤的拉力一直增大B ．弹簧秤的拉力大小保持不变C ．木桩受到绳的拉力大小不变D ．物块与水平地面间的动摩擦因素为F /m g第II 卷（非选择题，共82分）三．填空题，本题共3小题，共28分． 12．（8分）气垫导轨是常用的一种实验仪器，它是利用气泵使带孔的导轨与滑块之间形成气垫,使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦．我们可以用带竖直挡板C 和D 的气垫导轨和滑块A 和B 验证动量守恒定律，实验装置如图所示，采用的实验步骤如下：a ．用天平分别测出滑块A 、B 的质量m A 、m B ；b ．调整气垫导轨,使导轨处于水平；c ．在A 和B 间放入一个被压缩的轻弹簧，用电动卡销锁定，静止放置在气垫导轨上；d ．用刻度尺测出A 的左端至C 板的距离L 1；e ．按下电钮放开卡销，同时分别记录滑块A 、B 运动时间的 计时器开始工作，当A 、B 滑块分别碰撞C 、D 挡板时计时结束，记下A 、B 分别到达C 、D 的运动时间t 1和t 2． （1）实验中还应测量的物理量及其符号是 ．（2）利用上述测量的实验数据,验证动量守恒定律的表达式是 ，上式中算得的A 、B 两滑块的动量大小并不完全相等，产生误差的原因有 （至少答出两点）． 13．（8分）在用DIS 实验研究小车加速度与外力的关系时，某实验小组先用如图（a ）所示的实验装置，重物通过滑轮用细线拉小车，位移传感器（发射器）随小车一起沿倾斜轨道运动，位移传感器（接收器）固定在轨道一端．实验中把重物的重力作为拉力F ，改变重物重力，重复实验四次，列表记录四组数据．（1）在坐标系内作出小车加速度a 随拉力F 变化的关系图线；（2）从所得图线分析，该实验小组在实验中的不当之处是______________________； （3）该小组改变实验方法，在小车和重物之间接一个不计质量的微型力传感器，如图（b ）所示．从理论上分析，所作的小车加速度a 和拉力F 的关系图线是 ．位移传感器位移传感器 位移传感器位移传感器14．（12分）汽车正在走进我们的家庭．研究发现，在无风状态下，汽车在高速行驶时受到的空气阻力F f 主要与汽车正面投影面积S 和汽车行驶速度v 有关．通过汽车在风洞实验室模拟实验得到如下数据：（1）请根据表中数据在（a ）图中作出正面投影面积为3.5m 2的汽车的F f -v 图线；为求出此汽车的F f 与v 间的具体关系，请你选择合适的坐标轴，在（b ）图中作出线性图线．（2）汽车受到的空气阻力F f 与汽车正面投影面积S 以及行驶速度v 的关系F f ＝ （式中的比例系数用数值表示）．（3）影响上式中比例系数大小的可能因素为 ．/N（a ）-1（b ）四．计算题，本题共4小题，共54分，要求写出必要的文字说明、方程式和演算步骤． 15．（12分）如图所示，内壁光滑的导热良好的气缸竖直浸放在盛有冰水混合物的水槽中，用两面不平行的光滑活塞封闭一定质量的理想气体，现在活塞上缓慢倒上沙子，使封闭气体的体积变为原来的一半，这一过程中外界对气体做功W ，已知外界大气压强P 0，活塞质量m ，活塞上表面的面积S ，下表面与汽缸左壁成θ角．试求： （1）倒沙子之前气缸内气体的压强P 1； （2）活塞上表面所倒沙子的质量m ∆；（3）判定封闭气体是吸收热量还是放出热量，写出热量Q ．16．(12分) （1）如图所示为氢原子的能级图，一群氢原子处于n =3的激发态，在向较低能级跃迁的过程中向外放出光子，并用这些光照射逸出功为2.49eV 的金属钠，要求：①这群氢原子能放出几种不同频率的光，写出其中能使金属钠发生光电效应的光子的能量；②求金属钠发生光电效应的光电子的最大初动能．（2）如图所示，在足够长光滑水平面上，质量m =1kg 的物块放置在质量为M=3 kg 的粗糙薄板右端．今使薄板和物块以相同的初速度v =4m/s 朝相反方向运动，薄板足够长，要求：①当薄板的速度为2.4m/s 时，物块的速度大小和方向； ②物块和薄板的最终速度大小和方向．-0.85 -1.51 -3.40-13.60 E/eV ∞ 4 3 21 n17．(15分)如图所示，质量M=10 kg的长方体木箱，长L=1.5 m，高h=0.8 m，在水平面上向左做直线运动．当木箱的速度v0=3.6 m/s时，对木箱施加一个方向水平向右的恒力F=50 N，并同时将质量m=l kg的小球轻放在距木箱右端3L的P点(小球可视为质点，放在P点时相对于地面的速度为零)，经过一段时间，小球脱离木箱落到地面．已知木箱上表面光滑，其与地面的动摩擦因数0.2μ=．取g=10 m/s2．试求：（1）小球脱离木箱前，木箱的加速度；（2）小球放到P点后，木箱向左运动的最大位移；（3）小球落到地面时，木箱的速度．18．（15分）如图（甲）所示，木杆OA可绕轴O在竖直平面内转动，某同学用此装置探究穿杆小球在力F作用下加速度与斜面倾角的关系．已知小球的质量m＝1kg，小球与木杆之间的动摩擦因数0.2μ=，拉力F＝8N，方向始终平行杆向上，假定小球与木杆间的最大静摩擦力始终等于滑动摩擦力，g=10m/s2．试求：（1）当o0θ=时，小球的加速度大小a0；（2）若木杆长L＝1.9m，倾角为37°，小球在F的作用下由O点开始运动，为保证物块不冲出顶端A，力F最多作用多长时间；（取sin37°＝0.6，cos37°＝0.8）（3）若力F始终作用在小球上，试通过计算推理，在图（乙）所示坐标系中，作出θ由0o增大到90o过程中a随θ变化关系图线．（0sin40.4=，0sin63=）图甲高二物理（选修）试题参考答案第Ⅰ卷（选择题，共38分）一．单项选择题，本题包括6小题，每小题3分，共18分．在每小题给出的四个选项中，只有一个选项正确．选对的得3分，选错或不答的得0分． 1．C 2．A 3．D 4．D 5．B 6．C二．多项选择题，本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，至少有两个选项正确，选不全的得4分，选对但不全的得2分，有选错或不答的得0分． 7．BD 8．BD 9．CD 10．ABC 11．AC第II 卷（非选择题，共82分）三．填空题，本题共3小题，共28分． 12．（8分）（1）实验中还应测量的物理量为B 与D 的距离，符号为L 2（3分）．（2）验证动量守恒定律的表达式是1212A B L L m m t t ⋅=⋅（3分）； 产生误差的原因：①L 1、L 2、m A 、m B 的数据测量误差．②没有考虑弹簧推动滑块的加速过程．③滑块并不是标准的匀速直线运动，滑块与导轨间有少许摩擦力（2分）． 13．（8分）（1）如图（描点正确2分，平滑曲线2分，共4分）（2）不满足M m (F m g=)（2分） （3）过坐标原点的倾斜直线（2分）． 14．（12分）（1）如图下所示（a 图、b 图各3分，共6分） （2）F f =0.25Sv 2（4分．比例系数写0.24或0.26同样给分；比例系数写错或不写而后面正确给2分）（3）车的外形、空气密度等（2分．写对一个因素即可）四．计算题，本题共4小题，共54分，要求写出必要的文字说明、方程式和演算步骤． 15．（12分）解析：（1）对活塞：10sin sin PS mg P S θθ⋅=+（2分） 得：10mgP P S=+（2分） （2）封闭气体等温变化，由玻意耳定律得：112122PV P P V ==（2分） 对活塞：20()m m gP P S+∆=+（1分） （a ）·s-1（b）·s -1)2F解得：0P Sm m g∆=+（1分） （3）由热力学第一定律：△U = W + Q （1分） 气体等温变化，△U = 0（1分） Q =－W （1分）封闭气体放出热量，热量为－W （1分）．16．（12分）解析：（1）①这群氢原子能发出三种频率的光（1分） 从n =3跃迁到n =1和从n =2跃迁到n =1的光能使金属钠发生光电效应 对应光子的能量：31 1.51(13.6)12.09(eV)E =---=（1分）21 3.4(13.6)10.2(eV)E =---= （1分）②发生光电效应时，光电子最大初动能：E km =E 31－W 0（2分）得光电子最大初动能E km ==12.09－2.49 =9.60(eV)（1分）．（2）①取向左为正向，当薄板速度为v 1=2.4m/s 时，由动量守恒定律\得， （M -m ）v =Mv 1＋mv 2 （1分） 解得v 2=0.8m/s （1分） 方向向左 （1分）②设停止相对运动时，最终获得共同速度'v 由动量守恒定律得：Mv-mv=（M+m ）v ′ （1分） 解得：v ′=2m/s （1分）方向向左（1分） 17．（15分）解析：（1）小球放到木箱上后相对地面静止，木箱的加速度大小：21()500.211107.2(m/s )10F M m g a M μ+++⨯⨯===（3分）方向：水平向左（1分）（2）当小球离开木箱时，木箱的位移：10.5(m)x =（1分）木箱的速度大小：1 2.4(m/s)v =（1分）小球从木箱上掉下后，木箱的加速度大小：22500.210107.0(m/s )10F Mg a M μ++⨯⨯===（2分） 木箱向左继续运动的位移：2212200 2.40.41(m)v x --===（1分） 小球放到P 点后，木箱向左的最大位移：120.50.410.91(m)m x x x =+=+=（1分）（3）小球从木箱上掉下后，木箱向左的时间：11200 2.4 2.4(s)7.07v t a --===--小球自由下落时间：010.4(s)t t =>（1分）所以，木箱已经返回向右运动（1分） 返回时间：201 2.40.40.4(s)77t t t =-=-=返回的加速度：235020 3.0(m/s )F Mg a μ--===（1分） 小球落地时，木箱的速度大小：2320.43.00.17(m/s)7v a t ==⨯=（1分）方向：水平向右（1分）18．（15分）解析：(1)当木板水平放置时，物块的加速度为a 0， 滑动摩擦力f = μN = μmg =0.2×1×10 = 2(N) （1分）20826(m/s )1F f a m --===（1分） (2)力F 作用时的加速度大小：0021sin37cos378100.60.2100.80.4(m/s )1F mg mg a m μ---⨯-⨯⨯===（1分）撤去力F 后的加速度大小：0022sin37cos37100.60.2100.87.6(m/s )1mg mg a m μ+⨯+⨯⨯===（1分）由题意有 12L s s =+（1分）即 22(0.4)11.90.4t t =⨯⨯+（1分）解得：t ≈3.0s （1分）（3）对小球：sin cos F mg mg ma θμθ--= 得：810sin 2cos a θθ=--（1分） 当0a =时：810sin 2cos 0θθ--=得：sin θ即：040.463θ≤≤时，0a =（1分）在：00040.4θ≤<内：8)(tan 0.2)a θϕϕ=+=（1分） 当00θ=时：216m/s a =在006390θ<≤内：sin cos F mg mg ma θμθ-+= 得：810sin 2cos a θθ=-+8)(tan 0.2)a θϕϕ=-=（1分） 当090θ=时：222m/s a =-（1分）所以：a 随θ变化关系图线如图（共3分，每段1分）。

2012年高二物下期期末试题一、选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分) 1．下图中不属于交变电流的是( )2 下图是某种正弦式交变电压的波形图，由图可确定该电压的( )A．周期是001B．最大值是311V．有效值是220VD．表达式为＝220100π(V)3 如下图所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直于纸面向里的匀强磁场中，磁感应强度为B电容器的电容为，除电阻R外，导轨和导线的电阻均不计．现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时( )A．电容器两端的电压为零B．电阻两端的电压为BLv．电容器所带电荷量为BLvD．为保持MN匀速运动，需对其施加的拉力大小为4 粗细均匀的电阻丝围成的正方形线框，原先整个置于有界匀强磁场内，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框沿四个不同方向匀速平移出磁场，如下图所示，线框移出磁场的整个过程( )A．四种情况下流过b边的电流的方向都相同B．①图中流过线框的电量与v的大小无关．②图中线框的电功率与v的大小成正比D．③图中磁场力对线框做的功与v2成正比5．某地的地磁场磁感应强度的竖直分量方向向下，大小为45×10－5T 一灵敏电压表连接在当地入海河段的两岸，河宽100 ，该河段涨潮和落潮时有海水(导体)流过．设落潮时，海水自西向东流，流速为 2 /下列说法正确的是( )A．电压表记录的电压为5 VB．电压表记录的电压为9 V．河南岸的电势较高D．河北岸的电势较高6．两只相同的电阻，分别通过正弦波形的交流电和方波形的交流电．两种交变电流的最大值相等，波形如图所示．在正弦波形交流电的一个周期内，正弦波形交流电在电阻上产生的焦耳热Q 1与方波形交流电在电阻上 产生的焦耳热Q 2之比错误！未定义书签。

福建省厦门市11-12学年高二下学期期末考试物理试题A卷 (满分100分)一、单项选择题：共12小题，每题4分，共48分在每一小题给出的四个选项中只有一项是正确的，把答案在答题卡中。

1 下列叙述符台物理学史实际的是A 奥斯特通过对光干涉现象的研究，从而证实了光具有波动性B 法拉第坚持了十余年的实验探索发现了电磁感应现象C 麦克斯韦提出电磁场理论，井用实验证实丁电磁波的存在D 牛顿勇敢地抛弃经典的时空观，根据实验事实提出了狭义相对论的两条基本原理2 关于做简谐运动的水平弹簧振子，位移和时间的关系如图，下列说法中正确的是A 2s末时刻，加速度最大B 2s末时刻，速度最小C 0 - 1s时间内．位移增大，加速度增大，速度减小D 0~1s时间内，位移增大，加速度增大，速度增大3 光在科学技术、生产和生话中有着广泛的应用，下列说法正确的是A 用透明的标准平面样板检查光学平面的平整程度是利用光的偏振现象B 用三棱镜观察白光看到的彩色图样是利用光的衍射现象C 在光导纤维束内传送图像是利用光的色散现象D 光学镜头上的增透膜是利用光的干涉现象4 在电磁感应现象中，下列说法正确的是A 导体相对磁场运动，导体内一定会产生感应电流B 导体作切割磁感线运动，导体内一定会产生感应电流C 闭合电路在磁场内作切割磁感线运动，导体内一定会产生感应电流D 穿过两合电路的磁通量发生变化，在电路内一定会产生感应电流5 如图所示为一列列谐横波在某时刻的波形图，传播方向沿X轴负方向则此时刻有A 各质点的位移都为5cmB x=2m处的质点速度沿y轴正方向C z=4m处的质点加速度方向沿y轴正方向D 各质点均沿x轴负方向运动6 如图电路中，已知交流电源电压u=200sin100 πt(V)，电阻R=100Ω则电流表和电压表的示数分别为A.1.41A, 200V B 1 41A, 141V C 2A,200V D 2A,141V7远距离输送一定功率的交流电，若输送电压提高到原来的n倍，则下列说法错误的是A 输电线上的电流减少为原来的1/n倍B 输电线上的电压损失减少为原来的1/n倍C 输电线上的功率损失减少为原来的1/nD 用户端获得的功率将增大8 如图所示，直导线与导线框位于同一平面，要使导线框中产生如图所示方向的感应电流，则直导线中电流方向及其变化情况是A 电流方向为N到M，电流逐渐增大B 电流方向为M到N，电流逐渐增大C 电流方向为M到N，电流不变D 电流方向为N到M，电流不变9 如图所示，电键K原来是接通的，这时电流表中指示某一读数，在把K断开瞬间，电流表中出现A 电流强度立即为零B 与原来方向相同逐渐减弱的电流C 与原来方向相同突然增大的电流D 与原来方向相反逐渐减弱的电流10 如图所示，一轻质弹簧上端固定，下端悬挂一根磁铁，磁铁正下方不远处的水平面上放一个质量为m，电阻为R的闭合线圈．将磁铁慢慢托起到弹簧恢复原长时放开，磁铁开始上下振动，线圈始终静止在水平面上，不计空气阻力，则以下说法正确的是A 磁铁做简谐运动B 磁铁与弹簧构成的系统机械能守恒C 在磁铁振动过程中线圈对水平面的压力有时大于mg，有时小于mgD 以上说法都不对11 如图所示电路中的变压器为理想变压器，S为单刀双掷开关，P是滑动变阻器R的滑动触头U1为加在原线圈两端的交变电压．I1、I2分别为原线圈和副线圈中的电流，下列说法正确的是A 保持P的位置及U1不变，将S由b切换到a，则R上消耗的功率减小B 保持P的位置及U1不变，将S由b切换到a，I2减小C 保持U1不变，S接在b端，将P向下滑动，则I2增大D 保持U1不变．S接在b端，将P向上滑动，则I2增大12 如图甲所示，两根竖直放置的光滑平行导轨，其一部分处于方向垂直导轨所在平面且有上下水平边界的匀强磁场中，一根金属杆MN成水平沿导轨滑下，并始终与导轨保持良好接触，在导轨和电阻R组成的闭合电路中，其他电阻不计，当金属杆MN进入磁场区后，其运动的速度图象不可能是下图乙中的二、填空题：共5题，每题6分，共30分。

宁夏银川一中 2011—2012 学年度放学期期末考试高二物理试题一、单项选择题（本题共10 小题。

每题 3 分，共 30 分。

）1.做布朗运动实验，获得某个观察记录如图。

图中记录的是A．分子无规则运动的状况B．某个微粒做布朗运动的轨迹C．某个微粒做布朗运动的速度—时间图线D．按等时间间隔挨次记录的某个运动微粒地点的连线2．某气体的摩尔质量为 M，摩尔体积为V，密度为ρ，每个分子的质量和体积分别为m 和 V0，则阿伏加德罗常数为N A可表示为A.N A V B.NA m V0D.N A MV0V C.NAV0m3．下边证明分子间存在引力和斥力的试验，错误的选项是A.两块铅压紧此后能连成一块，说明存在引力B.一般固体、液体很难被压缩，说明存在着互相排斥力C.拉断一根绳索需要必定大小的力说明存在着互相吸引力D.碎玻璃不可以拼在一起，是因为分子间存在着斥力4.分子动理论较好地解说了物质的宏观热力学性质。

据此可判断以下说法中错误的选项是A．显微镜下观察到墨水中的小炭粒在不断的做无规则运动，这反响了液体分子运动的无规则性B.分子间的互相作用力跟着分子间距离的增大，必定先减小后增大C．分子势能跟着分子间距离的增大，可能先减小后增大D ．在真空、高温条件下，可以利用分子扩散向半导体资料掺入其余元素5.已知 50°C 时饱和水汽压是 92.5mmHg ，则在以下两种变化中：①假如温度不变，汽的体积减小到本来一半；②体积不变，汽的温度高升到100°C。

其饱和水汽压变化是A ．不变，不变B．变大，不变C．不变，变大D．变大，变大6．质量相等的氢气和氯气，温度同样，若不考虑分子间的势能，则A ．氯气的内能较大B．氢气的内能较大C．二者内能同样D．氢气分子的均匀动能比较大7．以以下图，必定质量的理想气体由状态 A 沿平行于纵轴的直线变化到状态B，则它的状态变化过程是A.气体的温度不变B.气体的内能增添C.气体分子的均匀速率减少D.气体分子在单位时间内与器壁在单位面积上碰撞的次数不变8．必定质量的理想气体处于某一均衡状态，此时其压强为p0。

密山一中2011-2012高二学年下学期期末试卷物理试题一 不定项选择题（3*15=45分每题至少有一个选项正确，全选对得3分，少选得2分，错选和不选得0分）1.如右图所示是某质点做直线运动的v －t 图象，由图可知这个质点的运动情况是( )A ．前5 s 做的是匀速直线运动B ．5 s ～15 s 内做匀加速直线运动，加速度为1 m/s 2C ．15 s ～20 s 内做匀减速直线运动，加速度为 3.2 m/s 2D ．质点20s 末离出发点最远2．甲、乙两辆汽车，同时在一条平直的公路上自西向东运动，开始计时时刻两车并列平齐，相对于地面的v －t 图象如图所示，关于它们的运动，下列说法正确的是( )A ．甲车中的乘客说，乙车先以速度v 0向西做匀减速运动，后向东做匀加速运动B ．乙车中的乘客说，甲车先以速度v 0向西做匀减速运动，后做匀加速运动C ．根据v －t 图象可知，开始乙车在前，甲车在后，两车距离先减小后增大，当乙车速度增大到v 0时，两车恰好平齐D ．根据v －t 图象可知，开始甲车在前，乙车在后，两车距离先增大后减小，当乙车速度增大到v 0时，两车恰好再次平齐3．如图所示，质量为m 的小球用水平轻弹簧系住，并用倾角为30°的光滑木板AB 托住，小球恰好处于静止状态．当木板AB 突然向下撤离的瞬间，小球的加速度大小为 ( )A ．0B ．g 332C ．gD ．g 334． 在水平面上有a 、b 两点，相距20m ，一质点在一恒定的合外力作用下沿a 向b 做直线运动，经过20 s的时间先后通过a 、b 两点，则该质点从a 到b 过程所经历的时间中点时刻的速度大小，下列说法正确的是( )A ．若力的方向由a 向b ，则大于1 m/s ，若力的方向由b 向a ，则小于1 m/sB ．若力的方向由a 向b ，则小于1 m/s ；若力的方向由b 向a ，则大于1 m/sC ．无论力的方向如何，均等于1 m/sD ．无论力的方向如何，均小于1 m/s5.如图，一木块放在水平桌面上，受到水平力F 1、F 2，木块处于静止状态，其中F 1＝10 N 向左， F 2＝6 N 向右。
