【CN209747003U】一种广告面积可调的广告牌【专利】

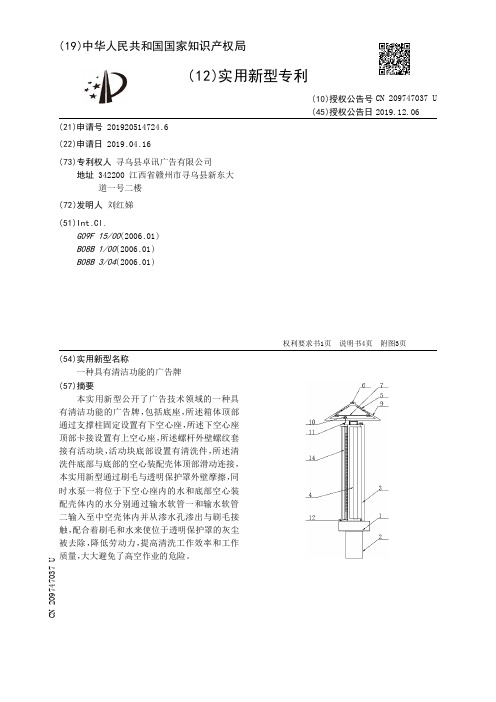

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514724.6(22)申请日 2019.04.16(73)专利权人 寻乌县卓讯广告有限公司地址 342200 江西省赣州市寻乌县新东大道一号二楼(72)发明人 刘红娣　(51)Int.Cl.G09F 15/00(2006.01)B08B 1/00(2006.01)B08B 3/04(2006.01)(54)实用新型名称一种具有清洁功能的广告牌(57)摘要本实用新型公开了广告技术领域的一种具有清洁功能的广告牌，包括底座，所述箱体顶部通过支撑柱固定设置有下空心座，所述下空心座顶部卡接设置有上空心座，所述螺杆外壁螺纹套接有活动块，活动块底部设置有清洗件，所述清洗件底部与底部的空心装配壳体顶部滑动连接，本实用新型通过刷毛与透明保护罩外壁摩擦，同时水泵一将位于下空心座内的水和底部空心装配壳体内的水分别通过输水软管一和输水软管二输入至中空壳体内并从渗水孔渗出与刷毛接触，配合着刷毛和水来使位于透明保护罩的灰尘被去除，降低劳动力，提高清洗工作效率和工作质量，大大避免了高空作业的危险。

权利要求书1页 说明书4页 附图3页CN 209747037 U 2019.12.06C N 209747037U权　利　要　求　书1/1页CN 209747037 U1.一种具有清洁功能的广告牌，包括底座（1），所述底座（1）底部左右两侧均设置有支撑脚（2），其特征在于：所述底座（1）顶部设置有箱体（3），且箱体（3）内竖直设置有广告展示牌（4），所述箱体（3）顶部通过支撑柱固定设置有下空心座（9），所述下空心座（9）顶部卡接设置有上空心座（5），所述下空心座（9）内腔横向设置有滤网板一（7），所述箱体（3）左侧设置有与广告展示牌（4）配合的透明保护罩（17），所述箱体（3）左侧外壁顶部和底部对称设置有空心装配壳体（12），所述空心装配壳体（12）位于透明保护罩（17）外侧，顶部所述空心装配壳体（12）后侧外壁设置有存放壳体（13），顶部和底部所述空心装配壳体（12）之间后侧设置有U形的中空壳体（141），顶部所述空心装配壳体（12）前侧内壁通过轴承活动设置有螺杆（16），所述螺杆（16）后端贯穿顶部的空心装配壳体（12）后侧和存放壳体（13）前侧并通过轴承与存放壳体（13）后侧内壁活动连接，所述存放壳体（13）内腔固定设置有伺服电机（15），且伺服电机（15）输出端设置有主动锥齿轮，所述螺杆（16）外壁后端套接有与主动锥齿轮啮合的从动锥齿轮，所述螺杆（16）外壁螺纹套接有活动块，活动块底部设置有清洗件（14），所述清洗件（14）底部与底部的空心装配壳体（12）顶部滑动连接，所述下空心座（9）内腔设置有水泵二（10），且水泵二（10）位于滤网板一（7）下方，所述水泵二（10）出水端设置有连接水管，且连接水管贯穿下空心座（9）底部左侧并设置有输水软管一（11），所述输水软管一（11）底部贯穿顶部的空心装配壳体（12）并与清洗件（14）外壁靠上的位置连接，顶部所述空心装配壳体（12）顶部开设有与输水软管一（11）匹配的活动通口，底部所述空心装配壳体（12）顶部均匀开设有渗孔，底部所述空心装配壳体（12）内腔设置有水泵一（8），且水泵一（8）出水端设置有连接水管，且连接水管贯穿底部的空心装配壳体（12）顶部并设置有输水软管二，且输水软管二另一端与清洗件（14）外壁靠下的位置连接。

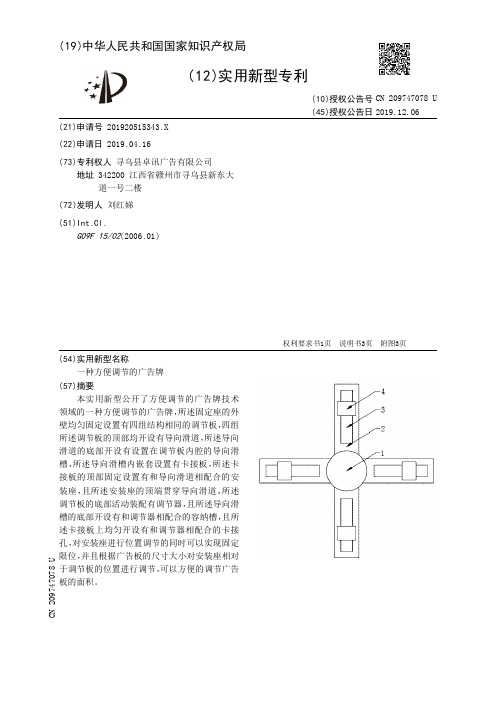

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920515343.X(22)申请日 2019.04.16(73)专利权人 寻乌县卓讯广告有限公司地址 342200 江西省赣州市寻乌县新东大道一号二楼(72)发明人 刘红娣　(51)Int.Cl.G09F 15/02(2006.01)(54)实用新型名称一种方便调节的广告牌(57)摘要本实用新型公开了方便调节的广告牌技术领域的一种方便调节的广告牌，所述固定座的外壁均匀固定设置有四组结构相同的调节板，四组所述调节板的顶部均开设有导向滑道，所述导向滑道的底部开设有设置在调节板内腔的导向滑槽，所述导向滑槽内嵌套设置有卡接板，所述卡接板的顶部固定设置有和导向滑道相配合的安装座，且所述安装座的顶端贯穿导向滑道，所述调节板的底部活动装配有调节器，且所述导向滑槽的底部开设有和调节器相配合的容纳槽，且所述卡接板上均匀开设有和调节器相配合的卡接孔，对安装座进行位置调节的同时可以实现固定限位，并且根据广告板的尺寸大小对安装座相对于调节板的位置进行调节，可以方便的调节广告板的面积。

权利要求书1页 说明书3页 附图3页CN 209747078 U 2019.12.06C N 209747078U权　利　要　求　书1/1页CN 209747078 U1.一种方便调节的广告牌，其特征在于：包括固定座（1），所述固定座（1）的外壁均匀固定设置有四组结构相同的调节板（2），四组所述调节板（2）的顶部均开设有导向滑道（3），所述导向滑道（3）的底部开设有设置在调节板（2）内腔的导向滑槽（6），所述导向滑槽（6）内嵌套设置有卡接板（7），所述卡接板（7）的顶部固定设置有和导向滑道（3）相配合的安装座（4），且所述安装座（4）的顶端贯穿导向滑道（3），所述调节板（2）的底部活动装配有调节器（5），且所述导向滑槽（6）的底部开设有和调节器（5）相配合的容纳槽（8），且所述卡接板（7）上均匀开设有和调节器（5）相配合的卡接孔（9）。

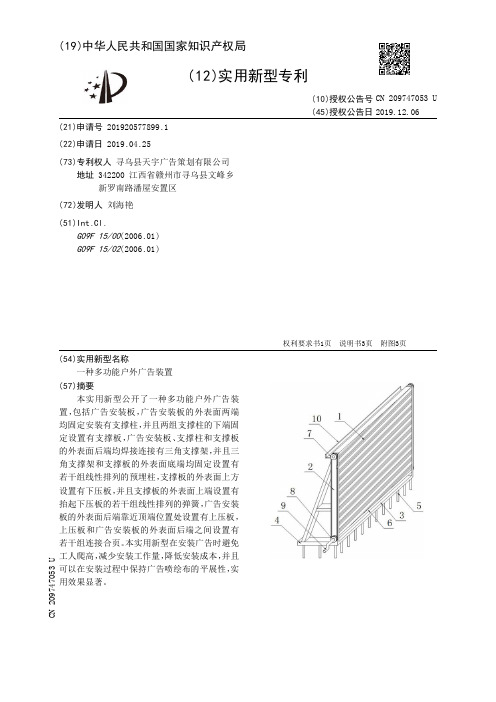

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920577899.1(22)申请日 2019.04.25(73)专利权人 寻乌县天宇广告策划有限公司地址 342200 江西省赣州市寻乌县文峰乡新罗南路潘屋安置区(72)发明人 刘海艳　(51)Int.Cl.G09F 15/00(2006.01)G09F 15/02(2006.01)(54)实用新型名称一种多功能户外广告装置(57)摘要本实用新型公开了一种多功能户外广告装置，包括广告安装板，广告安装板的外表面两端均固定安装有支撑柱，并且两组支撑柱的下端固定设置有支撑板，广告安装板、支撑柱和支撑板的外表面后端均焊接连接有三角支撑架，并且三角支撑架和支撑板的外表面底端均固定设置有若干组线性排列的预埋柱，支撑板的外表面上方设置有下压板，并且支撑板的外表面上端设置有抬起下压板的若干组线性排列的弹簧，广告安装板的外表面后端靠近顶端位置处设置有上压板，上压板和广告安装板的外表面后端之间设置有若干组连接合页。

本实用新型在安装广告时避免工人爬高，减少安装工作量，降低安装成本，并且可以在安装过程中保持广告喷绘布的平展性，实用效果显著。

权利要求书1页 说明书3页 附图3页CN 209747053 U 2019.12.06C N 209747053U权　利　要　求　书1/1页CN 209747053 U1.一种多功能户外广告装置，包括广告安装板(1)，其特征在于：所述广告安装板(1)的外表面两端均固定安装有支撑柱(2)，并且两组所述支撑柱(2)的下端固定设置有支撑板(3)，所述广告安装板(1)、支撑柱(2)和支撑板(3)的外表面后端均焊接连接有三角支撑架(4)，并且所述三角支撑架(4)和支撑板(3)的外表面底端均固定设置有若干组线性排列的预埋柱(5)，所述支撑板(3)的外表面上方设置有下压板(6)，并且所述支撑板(3)的外表面上端设置有抬起下压板(6)的若干组线性排列的弹簧(11)，所述广告安装板(1)的外表面后端靠近顶端位置处设置有上压板(10)，所述上压板(10)和广告安装板(1)的外表面后端之间设置有若干组连接合页(15)，并且所述上压板(10)通过连接合页(15)和广告安装板(1)活动连接，所述支撑柱(2)的外表面一端靠近顶端位置处和靠近底端位置处均固定设置有固定轴(12)，其中靠近顶端位置处所述固定轴(12)上通过轴承安装有同步轮(7)，并且靠近底端位置处所述固定轴(12)上通过轴承安装有主动轮(8)，所述同步轮(7)和主动轮(8)之间绕接有传送皮带(13)，并且所述传送皮带(13)上套接有夹具(14)。

专利名称：一种可调节的展示牌专利类型：发明专利
发明人：李杜娟
申请号：CN201711003040.1申请日：20171024
公开号：CN107610588A
公开日：
20180119
专利内容由知识产权出版社提供
摘要：本发明公开了一种可调节的展示牌，包括柜体，所述柜体的内部活动连接有转轴，所述转轴的左端贯穿柜体并延伸至柜体的外部固定连接有手柄，所述转轴的右端固定连接有圆轮，所述转轴的表面活动连接有固定块，所述固定块的底部与柜体内腔的底部固定连接，所述转轴的正面固定连接有位于固定块右侧的挡块，所述挡块的表面活动连接有U形块，所述U形块的底部固定连接有连接块。

本发明通过设置转轴、圆轮、固定块、挡块、U形块、连接块、支撑块、弹簧、圆柱、活动套、连接板、活动块和圆球的配合使用，使展示牌可调节，人们在更换展示物时，不需要借助梯子和凳子即可完成展示物的更换，省时省力，有利于人们的使用。

申请人：李杜娟
地址：461700 河南省许昌市襄城县库庄乡黄树村11组
国籍：CN
代理机构：许昌豫创知识产权代理事务所(特殊普通合伙)
代理人：韩晓静
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920551662.6(22)申请日 2019.04.22(73)专利权人 寻乌县卓讯广告有限公司地址 342200 江西省赣州市寻乌县新东大道一号二楼(72)发明人 刘红娣　(51)Int.Cl.G09F 15/00(2006.01)(54)实用新型名称一种可调节展示长度的广告牌(57)摘要本实用新型公开了广告技术领域的一种可调节展示长度的广告牌，包括底座，所述底座顶部中央固定设置有主展示牌，所述主展示牌左右两侧均活动插接设置有延伸展示牌，所述主展示牌和延伸展示牌前侧外壁均匀设置有展示限位块，所述展示限位块上设置有两组固定件，本实用新型当主展示牌上的广告板固定区域已经使用完后，通过转动转杆驱动主动锥齿轮和从动锥齿轮的配合使双向丝杠转动，从而带动两组活动块相互远离，从而使两组延伸展示牌向远离主展示牌中心的一侧移动，使用人员可将广告板放置在延伸展示牌上的展示限位块上进行固定展示，方便固定多种广告板并使广告板有序的固定在主展示牌和延伸展示牌上，方便展示。

权利要求书1页 说明书3页 附图2页CN 209747049 U 2019.12.06C N 209747049U权　利　要　求　书1/1页CN 209747049 U1.一种可调节展示长度的广告牌，包括底座（1），所述底座（1）底部四周均设置有支撑脚，其特征在于：所述底座（1）顶部中央固定设置有主展示牌（2），所述主展示牌（2）左右两侧均活动插接设置有延伸展示牌（3），所述底座（1）内腔横向活动设置有双向丝杠（4），所述双向丝杠（4）左右两侧外壁均螺纹套接设置有活动块（7），所述底座（1）后侧外壁中央插接有转杆，且转杆前端外壁套接有主动锥齿轮（5），所述主动锥齿轮（5）位于底座（1）内，所述双向丝杠（4）外壁中部套接有与主动锥齿轮（5）啮合的从动锥齿轮（6），所述活动块（7）顶部焊接设置有连接杆（8），且连接杆（8）顶部贯穿底座（1），所述底座（1）上开设有与连接杆（8）匹配的横向活动通口，所述连接杆（8）顶部与延伸展示牌（3）底部远离主展示牌（2）的一端连接，所述主展示牌（2）和延伸展示牌（3）前侧外壁均匀设置有展示限位块（9），所述展示限位块（9）上设置有两组固定件（10）。

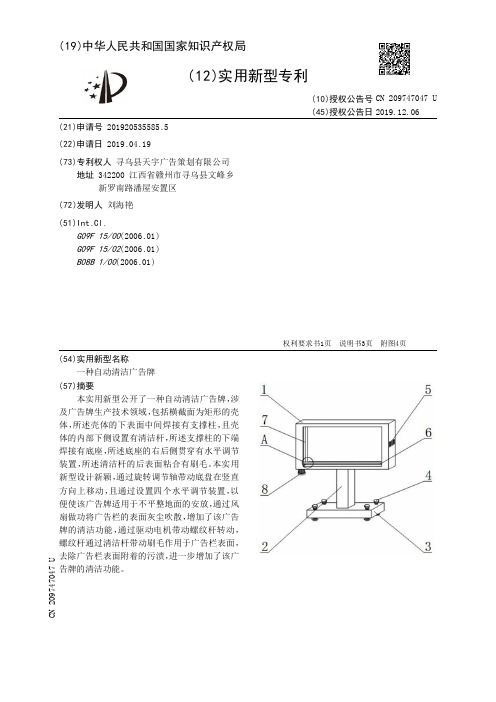

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535585.5(22)申请日 2019.04.19(73)专利权人 寻乌县天宇广告策划有限公司地址 342200 江西省赣州市寻乌县文峰乡新罗南路潘屋安置区(72)发明人 刘海艳　(51)Int.Cl.G09F 15/00(2006.01)G09F 15/02(2006.01)B08B 1/00(2006.01)(54)实用新型名称一种自动清洁广告牌(57)摘要本实用新型公开了一种自动清洁广告牌，涉及广告牌生产技术领域，包括横截面为矩形的壳体，所述壳体的下表面中间焊接有支撑柱，且壳体的内部下侧设置有清洁杆，所述支撑柱的下端焊接有底座，所述底座的右后侧贯穿有水平调节装置，所述清洁杆的后表面粘合有刷毛。

本实用新型设计新颖，通过旋转调节轴带动底盘在竖直方向上移动，且通过设置四个水平调节装置，以便使该广告牌适用于不平整地面的安放，通过风扇做功将广告栏的表面灰尘吹散，增加了该广告牌的清洁功能，通过驱动电机带动螺纹杆转动，螺纹杆通过清洁杆带动刷毛作用于广告栏表面，去除广告栏表面附着的污渍，进一步增加了该广告牌的清洁功能。

权利要求书1页 说明书3页 附图4页CN 209747047 U 2019.12.06C N 209747047U权　利　要　求　书1/1页CN 209747047 U1.一种自动清洁广告牌，包括横截面为矩形的壳体(1)，其特征在于：所述壳体(1)的下表面中间焊接有支撑柱(2)，且壳体(1)的右表面设置有控制器(5)，所述壳体(1)的内部下侧设置有清洁杆(6)，且壳体(1)的内部左侧设置有移动槽(7)，所述壳体(1)的下表面左侧设置有驱动电机(8)，且壳体(1)的左下侧贯穿有螺纹杆(9)，所述壳体(1)的内部上侧设置有风扇(10)，且壳体(1)的内部右侧设置有滑动槽(11)，所述支撑柱(2)的下端焊接有底座(3)，所述底座(3)的右后侧贯穿有水平调节装置(4)，所述水平调节装置(4)包括有调节轴(41)和底盘(42)，所述清洁杆(6)的后表面粘合有刷毛(12)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920523635.8(22)申请日 2019.04.17(73)专利权人 寻乌县卓讯广告有限公司地址 342200 江西省赣州市寻乌县新东大道一号二楼(72)发明人 刘红娣　(51)Int.Cl.G09F 15/00(2006.01)G09F 15/02(2006.01)(54)实用新型名称一种广告板长度可调节的多广告位调节展示架(57)摘要本实用新型公开了广告展示架技术领域的一种广告板长度可调节的多广告位调节展示架，包括底座，所述底座顶部开设有凹槽，所述凹槽内安装有转动电机，所述转动电机输出轴固定连接有转轴，所述转轴顶部固定连接有支撑板，所述支撑板顶部中央安装有支撑柱，所述支撑柱外壁固定套接有固定块，所述固定块外壁通过安装套接件连接有可调节广告板，该展示架结构简单，展示效果好，可根据广告布的长度调节广告板的长度，且调节简便。

权利要求书1页 说明书3页 附图3页CN 209747042 U 2019.12.06C N 209747042U权　利　要　求　书1/1页CN 209747042 U1.一种广告板长度可调节的多广告位调节展示架，包括底座（1），其特征在于：所述底座（1）顶部开设有凹槽（2），所述凹槽（2）内安装有转动电机（3），所述转动电机（3）输出轴固定连接有转轴（4），所述转轴（4）顶部固定连接有支撑板（5），所述支撑板（5）顶部中央安装有支撑柱（6），所述支撑柱（6）外壁固定套接有矩形固定块（7），所述矩形固定块（7）外壁通过安装套接件（8）连接有可调节广告板（9）。

2.根据权利要求1所述的一种广告板长度可调节的多广告位调节展示架，其特征在于：所述安装套接件（8）包括与矩形固定块（7）连接的固定件（81）和与可调节广告板（9）连接的挂接件（82），所述安装套接件（8）共有四组。

专利名称：一种可调节使用面积的广告设计展示板专利类型：发明专利
发明人：雷蕾,沈华胜
申请号：CN201910679993.2
申请日：20190726
公开号：CN110473480A
公开日：
20191119
专利内容由知识产权出版社提供
摘要：本发明公开了一种可调节使用面积的广告设计展示板，包括底座，所述底座顶部的中轴处固定连接有支腿，所述支腿的顶部固定连接有固定块，所述固定块的顶部固定连接有主板，所述主板的正面和背面均固定连接有连接板，所述连接板表面的两侧均开设有螺纹槽。

本发明通过设置固定块、主板、连接板、螺纹槽、定位杆、螺栓、连接块、活动板、副板、定位套、凹槽、空心块、弹簧、挡板、卡杆和卡槽的配合使用，解决了有展示板的使用面积都是固定的，不同大小的广告设计纸需要不同大小的展示板的问题，该可调节使用面积的广告设计展示板，具备可调节使用面积的优点，方便了使用者的使用，减少了使用者的经济消耗。

申请人：赣州恒科产业园科技有限公司
地址：341001 江西省赣州市赣州经济技术开发区凤凰路南侧、华坚北路西侧
国籍：CN
更多信息请下载全文后查看。
