变阻器ppt14 苏教版优质课件优质课件

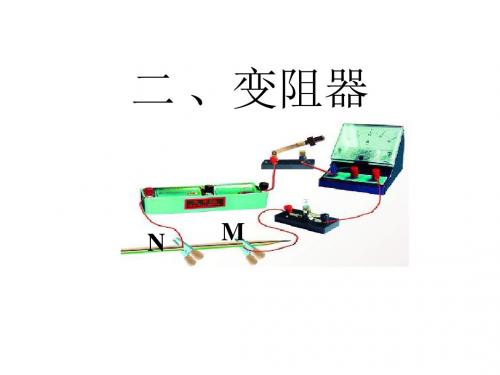

实验：用铅笔芯使电路中的电流连续的变化
活动1：14.3用铅笔心使电路中的电 流连续地变化
NM
当M端向左移动时， 接入电路中的铅笔芯变
短
，电阻R变
小
，
电流I变 大，灯逐渐变 亮。
问题3：
这个实验中，引起电流变 化的原因是什么？
（改变铅笔芯在电路中的长度，可以改变电 路中的电阻，从而改变电流）
问题4：
用铅笔芯和夹子可以改变电路中的电阻，铅 笔芯这种材料的缺点是什么？
问题5：
对于这个简易的变阻器，你有方法改进吗？
认识滑动变阻器：
④金属杆 ⑥铭牌 ③金属滑片P D
C
A
B
②瓷管
①表面涂有绝 缘层的电阻丝
⑤支架
结构示意图
电路符号
C
DБайду номын сангаас
A
B
原理：滑动变阻器就是靠改变接入电路中
的电阻线的长度来改变电阻的
铭牌 10Ω： 接入电路的最大阻值10Ω 2A： 允许通过的最大电流2A
第14章 第二节
问题1：在如图的电路中，改变电路 中电流的大小方法有哪些？
A
B
方法： （1）改变电路两端电压； （2）改变接入电路中的导体电阻。
问题2：
A
B
在电源两端的电压不变时，怎样使电 路中电流连续变化？
__________________ 导体电阻的大小与哪些因素有关？
_________________________ 改变哪个因素最方便？______
几种常见的变阻器：
滑动变阻器
电阻箱
电位器
旋盘式电阻箱
读数方法
电位器
电位器
• 生活中，不论是收音
收音机中 的电位器实际
机的音量变化，还是
上就是一个可变 电阻。
电视机的亮度变化、
剧场中灯的变化都有
一个相当于滑动变阻
器的元件．
微调电位器
拓展与应用：
R1
P
R2
如图所示，是一种自动测定油箱油面高度的装置。
10 、以前喜欢一个人，可以任由招之即来，挥之即去。现在喜欢一个人，仍可以招之即来，但不再接受挥之即去。因为我现在知道，我很好，所以你爱我，也只有一次机会。 7 、一个获得成功的人，从他的同胞那里所取得的，总是无可比拟地超过他对他们所做的贡献。 13 、你不能因为自己是刘翔，就看不起哪些参加全民健身的。 18 、成功就是在不断地克服困难，在困难中创造自己的价值。有心人会在困境中找出路，而无心的人只会在众多的机会中找借口。 20 、没有尝试，就没有成功;唯有面对困难或危险，才会激起更高一程的决心和勇气。 9 、任何事情要想取得成功，必须肯下苦功，并有坚持到底的毅力。 12 、每个人都是赤手空拳来到这个世界的，有的人成功，有的人失败，都有着各自原因。条件不会摆放在每个人面前，学会没有条件的时候自己去创造条件，才可能走近成功。 4 、只有一条路不能选择——那就是放弃的路;只有一条路不能拒绝——那就是成长的路。 19 、每一种创伤，都是一种成熟。 19 、拥有的时候，多加珍惜，无论是亲情，友情还是爱情，平安就是福。且行且惜，且走且悟，人生之中唯有自强不息，勇敢向前，方可走出一条阳光大道。 5 、诚实就如埋藏在泥土里面的果实，谎言犹如枝头上妖艳的花朵。虽然谎言能给人暂时的美感，但它的枯萎是不可避免的，而诚实会在那里生根发芽。 8 、环境和条件不是学习的决定因素，只有人的内因最重要，不能借口学习条件不好而不努力学习。 18 、所有的成功都来自于行动，只有付诸行动，才能一步步走向成功。 2 、所谓的成功并不需要你比所有的人都强，你只需要强过自己的对手或同行，就足够能显示你的价值。 5 、只有自强、自立、自信，你才能付得起人生的账单。 7 、准备种子，就收获果实;准备努力，就收获成功;准备今天，就收获明天。 1 、面对困境，我们要坚持自己的信念，就像守住一段珍贵的“沉香”。
练一练：
3、如图所示的甲、乙两种电路是在电源电压不 变的情况下，利用滑动变阻器改变小灯泡亮度
的是：（ A ）
A、甲图 B、乙图 C、两图都可以 D、两图都不能改变灯的亮度
（甲）
（乙）
4、如图所示，用滑动变阻器控制灯 的亮度，若要求滑片P向C端滑动时灯
变亮，则变阻器连入电路中正确的接
法是（ C） A、C接M，D接N B、A接M，B接N C、A接M，D接N D、B接M，D接N
关于滑动变阻器使用的几点说明：
(1) 观察铭牌，例如“20Ω1A ”的含义是：
变阻器的最大阻值是20Ω，允许通过的最大电流是2A。
(2) 对于实验室常见的滑动变阻器，其正确接法的 共同特点是“_一__上_一__下____” (3) 滑动变阻器的原理：是通过改变连入电路中电 阻线的_长__度__来改变电阻，从而改变电流的。 (4) 滑动变阻器要_串__联___接在电路中，闭合开关 前要将滑动变阻器的滑片置于阻值_最_大__的位置。
R2是滑动变阻器，它的金属片连在杠杆的一端。 其工作原理是：当油箱内油面下降时，浮标随之
一中起 的下 电降 阻，变金__属大__滑_，片电P向路上中滑电，流变变阻__器_小_R_2，连油入量电表路 （由电流表改装而成）示数变__小___,表示油量减 少；反之…….
活动： 用替代法使用电阻箱间接地测量用电器的电阻
活动2：练习使用滑动变阻器 利用滑动变阻器调节灯的亮暗
相当于定值电阻 相当于导线
这两种接法是等效的
一上一下 关键在下
练一练：
1、 在如图的滑动变阻器的四种
接法中，当滑片P向左滑动时，电阻变 大的是（ D ）
2、 如图所示的电路，滑动变阻器的滑
片P向左移动时，若灯始终发光，则
（B） A．灯变亮，电流表示数减小 B．灯变亮，电流表示数增大 C．灯变暗，电流表示数增大 D．灯变暗，电流表示数减小
