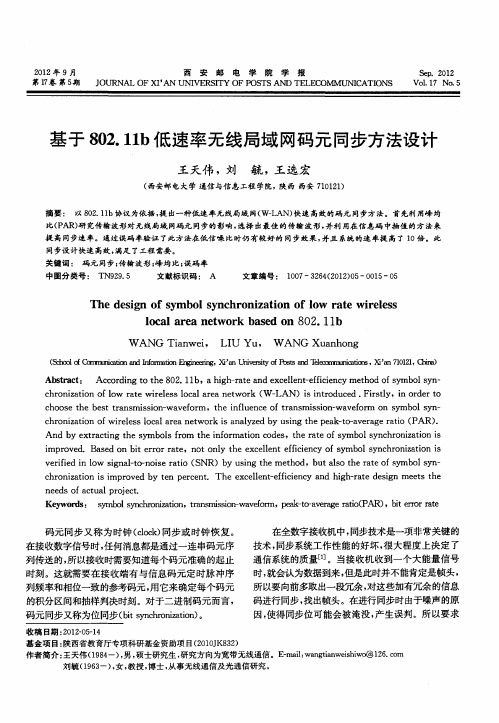

全数字接收机码元同步的研究

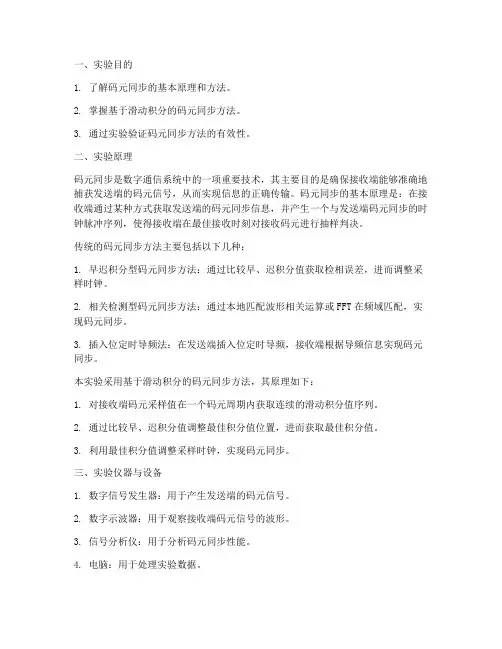

1. 了解码元同步的基本原理和方法。

2. 掌握基于滑动积分的码元同步方法。

3. 通过实验验证码元同步方法的有效性。

二、实验原理码元同步是数字通信系统中的一项重要技术，其主要目的是确保接收端能够准确地捕获发送端的码元信号，从而实现信息的正确传输。

码元同步的基本原理是：在接收端通过某种方式获取发送端的码元同步信息，并产生一个与发送端码元同步的时钟脉冲序列，使得接收端在最佳接收时刻对接收码元进行抽样判决。

传统的码元同步方法主要包括以下几种：1. 早迟积分型码元同步方法：通过比较早、迟积分值获取检相误差，进而调整采样时钟。

2. 相关检测型码元同步方法：通过本地匹配波形相关运算或FFT在频域匹配，实现码元同步。

3. 插入位定时导频法：在发送端插入位定时导频，接收端根据导频信息实现码元同步。

本实验采用基于滑动积分的码元同步方法，其原理如下：1. 对接收端码元采样值在一个码元周期内获取连续的滑动积分值序列。

2. 通过比较早、迟积分值调整最佳积分值位置，进而获取最佳积分值。

3. 利用最佳积分值调整采样时钟，实现码元同步。

三、实验仪器与设备1. 数字信号发生器：用于产生发送端的码元信号。

2. 数字示波器：用于观察接收端码元信号的波形。

3. 信号分析仪：用于分析码元同步性能。

4. 电脑：用于处理实验数据。

1. 设置数字信号发生器，产生发送端的码元信号。

2. 将码元信号输入数字示波器，观察接收端码元信号的波形。

3. 通过信号分析仪分析接收端码元信号的频谱，确定码元同步方法。

4. 实现基于滑动积分的码元同步方法：a. 对接收端码元采样值在一个码元周期内获取连续的滑动积分值序列。

b. 通过比较早、迟积分值调整最佳积分值位置，进而获取最佳积分值。

c. 利用最佳积分值调整采样时钟，实现码元同步。

5. 观察并记录实验结果，分析码元同步性能。

五、实验结果与分析1. 实验结果通过实验，实现了基于滑动积分的码元同步方法，并取得了以下结果：（1）码元同步误差：±0.5个码元。

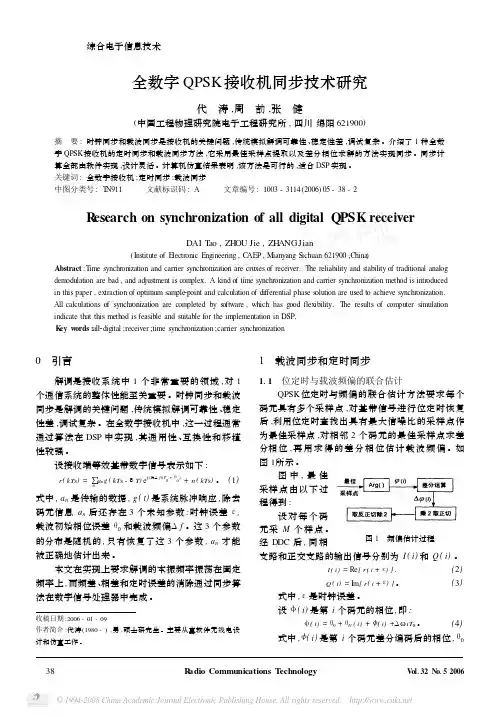

数字调制信号接收技术孙海祥;刘杰【摘要】为了实现时多种数字信号的解调,设计了一种全数字接收机体制.对通用环载波同步方法及内插滤波码元同步方法进行了深入分析和设计.仿真结果表明,在误比特率为10-4时,所需Eb/N0比理论值高2 dB.基于通用环和内插定时技术的全数字接收机适用于对PSK,QAM数字调制信号的接收解调,满足数字VSLI硬件实现高集成度、小型化接收机的要求.【期刊名称】《现代电子技术》【年(卷),期】2008(031)015【总页数】4页(P171-173,177)【关键词】载波恢复;定时恢复;内插滤波;全数字接收【作者】孙海祥;刘杰【作者单位】中国电子科技集团公司,第54研究所,河北,石家庄,050081;中国电子科技集团公司,第54研究所,河北,石家庄,050081【正文语种】中文【中图分类】TN911.3近年来，数字无线电技术日益受到人们的重视。

数字无线电技术因采用软件化数字化设计，工作稳定可靠，可生产性好，设备小巧，因而在通信中应用越来越广泛。

随着大规模集成电路的发展以及对通信设备小型化、智能化的要求，数字无线电技术已经成为发展趋势。

全数字接收机的概念被提出后立刻引起了人们的兴趣与关注，它和传统的数字接收机不同，其解调和采样所用的本地参考时钟振荡于固定的频率，且不需要反馈控制，滤波、载波同步、时钟同步、数据判决等全由采样后的数字信号处理器来完成。

本文设计提出了适于中频数字化接收机的体制结构和实现方法。

1 全数字接收机组成全数字接收机对中频信号进行采样后，全部采用数字器件和数字处理方法，是一种全数字实现方案。

因其采用数字解调方法，克服了由模拟器件构成的解调器同相与正交两支路参数不一致的缺点。

虽然对已调信号采样要求ADC的采样率较高，但现今的高速ADC器件已足够满足要求。

全数字接收机结构如图1所示。

数字中频信号分别与两路正交载波相乘，然后低通滤波抽取，滤除二次频项，完成数字正交下变频，得到I,Q两路信号。

码元同步1．外同步法（1）外同步法的概念外同步法是指在发送码元序列中附加码元同步用的辅助信息，在信号中加入导频或数据序列，以达到提取码元同步信息的目的的技术，又称辅助信息同步法。

（2）外同步法的原理在发送信号中插入频率为码元速率（1/T）或码元速率的倍数的同步信号；在接收端利用窄带滤波器将其分离出来，并形成码元定时脉冲。

（3）外同步法的特点优点：设备较简单。

缺点：需要占用一定的频带宽带和发送功率。

2．自同步法自同步法不需要辅助同步信息，而是从接收的码元序列中经过某种变换提取出定时信息的方法。

（1）开环码元同步法①开环码元同步法的概念开环码元同步法是指将解调后的基带接收码元先通过某种非线性变换，再送入一个窄带滤波电路，从而滤出码元速率的离散频率分量的同步方法，又称非线性变换同步法。

②开环码元同步法的方案a．延迟相乘法图13-6 延迟相乘法开环码元同步原理分析用延迟相乘的方法作非线性变换，延迟相乘后码元波形的后一半是正值，前一半当输入状态有改变时为负值，故变换后的码元序列的频谱中包含码元速率的分量；选择延迟时间，使其等于码元持续时间的一半，就可以得到最强的码元速率分量。

b．微分整流法图13-7 微分整流法开环码元同步原理分析用微分电路去检测矩形码元脉冲的边沿，输出正负窄脉冲，经过整流得到正脉冲序列，此序列的频谱中就包含有码元速率的分量。

③开环码元同步法的误差若窄带滤波器的带宽为，其中K为一个常数，则提取同步的时间误差比例为式中，为同步误差时间的均值；T为码元持续时间；E b为码元能量；n0为单边噪声功率谱密度。

（2）闭环码元同步法①闭环码元同步法的概念闭环码元同步是指将接收信号和本地产生的码元定时信号相比较，使本地产生的定时信号和接收码元波形的转变点保持同步的方法。

②闭环码元同步法的实现a．原理框图图13-8 超前／滞后门同步原理方框图图中有两个支路，每个支路都有一个与输入基带信号m(t)相乘的门信号，分别称为超前门和滞后门。

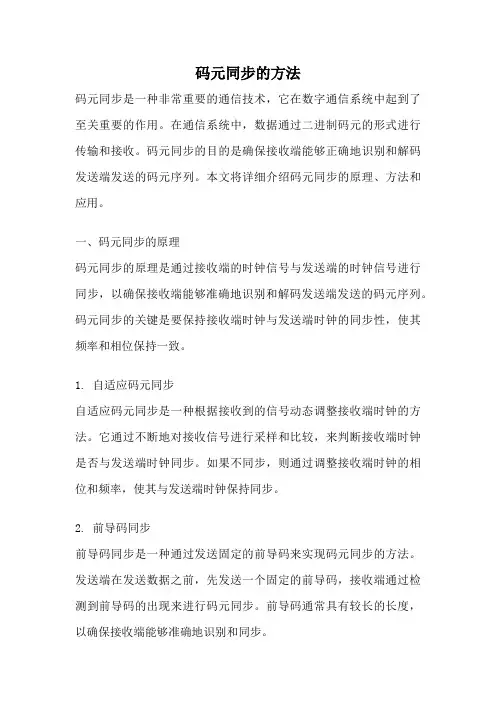

码元同步的方法码元同步是一种非常重要的通信技术，它在数字通信系统中起到了至关重要的作用。

在通信系统中，数据通过二进制码元的形式进行传输和接收。

码元同步的目的是确保接收端能够正确地识别和解码发送端发送的码元序列。

本文将详细介绍码元同步的原理、方法和应用。

一、码元同步的原理码元同步的原理是通过接收端的时钟信号与发送端的时钟信号进行同步，以确保接收端能够准确地识别和解码发送端发送的码元序列。

码元同步的关键是要保持接收端时钟与发送端时钟的同步性，使其频率和相位保持一致。

1. 自适应码元同步自适应码元同步是一种根据接收到的信号动态调整接收端时钟的方法。

它通过不断地对接收信号进行采样和比较，来判断接收端时钟是否与发送端时钟同步。

如果不同步，则通过调整接收端时钟的相位和频率，使其与发送端时钟保持同步。

2. 前导码同步前导码同步是一种通过发送固定的前导码来实现码元同步的方法。

发送端在发送数据之前，先发送一个固定的前导码，接收端通过检测到前导码的出现来进行码元同步。

前导码通常具有较长的长度，以确保接收端能够准确地识别和同步。

3. 零交叉同步零交叉同步是一种通过检测码元的零交叉点来实现码元同步的方法。

发送端的时钟信号和接收端的时钟信号在交叉点处都为零，通过检测到码元的零交叉点，接收端能够准确地识别码元的开始和结束。

零交叉同步通常用于高速传输系统中，可以提高同步的准确性和可靠性。

三、码元同步的应用码元同步在数字通信系统中有着广泛的应用。

它可以用于同步传输系统中，确保接收端能够准确地识别和解码发送端发送的数据；还可以用于时钟恢复系统中，确保接收端能够准确地恢复发送端的时钟信号；此外，码元同步还可以用于码元定时系统中，确保接收端能够准确地识别码元的开始和结束。

在实际应用中，码元同步技术还面临着一些挑战和问题。

例如，码元同步的准确性和可靠性受到噪声和失真等因素的影响；不同的码元同步方法适用于不同的通信系统和环境，需要根据具体情况选择合适的方法；此外，码元同步的算法和实现也需要考虑到系统的复杂性和计算资源的限制。

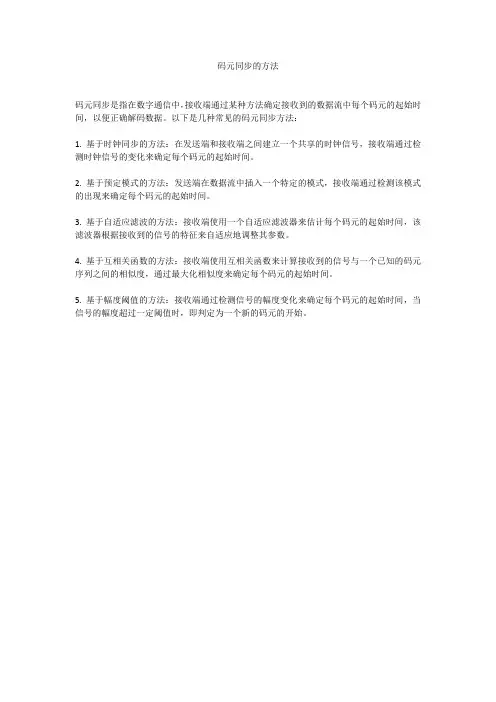

码元同步的方法
码元同步是指在数字通信中，接收端通过某种方法确定接收到的数据流中每个码元的起始时间，以便正确解码数据。

以下是几种常见的码元同步方法：
1. 基于时钟同步的方法：在发送端和接收端之间建立一个共享的时钟信号，接收端通过检测时钟信号的变化来确定每个码元的起始时间。

2. 基于预定模式的方法：发送端在数据流中插入一个特定的模式，接收端通过检测该模式的出现来确定每个码元的起始时间。

3. 基于自适应滤波的方法：接收端使用一个自适应滤波器来估计每个码元的起始时间，该滤波器根据接收到的信号的特征来自适应地调整其参数。

4. 基于互相关函数的方法：接收端使用互相关函数来计算接收到的信号与一个已知的码元序列之间的相似度，通过最大化相似度来确定每个码元的起始时间。

5. 基于幅度阈值的方法：接收端通过检测信号的幅度变化来确定每个码元的起始时间，当信号的幅度超过一定阈值时，即判定为一个新的码元的开始。

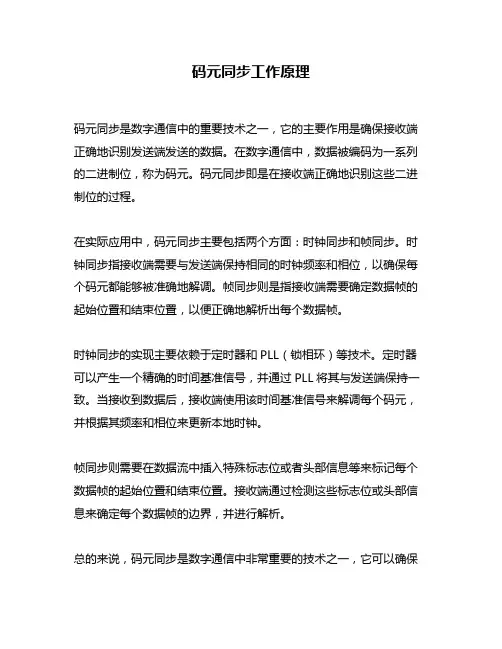

码元同步工作原理
码元同步是数字通信中的重要技术之一，它的主要作用是确保接收端正确地识别发送端发送的数据。

在数字通信中，数据被编码为一系列的二进制位，称为码元。

码元同步即是在接收端正确地识别这些二进制位的过程。

在实际应用中，码元同步主要包括两个方面：时钟同步和帧同步。

时钟同步指接收端需要与发送端保持相同的时钟频率和相位，以确保每个码元都能够被准确地解调。

帧同步则是指接收端需要确定数据帧的起始位置和结束位置，以便正确地解析出每个数据帧。

时钟同步的实现主要依赖于定时器和PLL（锁相环）等技术。

定时器可以产生一个精确的时间基准信号，并通过PLL将其与发送端保持一致。

当接收到数据后，接收端使用该时间基准信号来解调每个码元，并根据其频率和相位来更新本地时钟。

帧同步则需要在数据流中插入特殊标志位或者头部信息等来标记每个数据帧的起始位置和结束位置。

接收端通过检测这些标志位或头部信息来确定每个数据帧的边界，并进行解析。

总的来说，码元同步是数字通信中非常重要的技术之一，它可以确保
数据能够准确地被接收和解析。

在实际应用中，时钟同步和帧同步都需要采用一系列复杂的算法和技术来实现。
