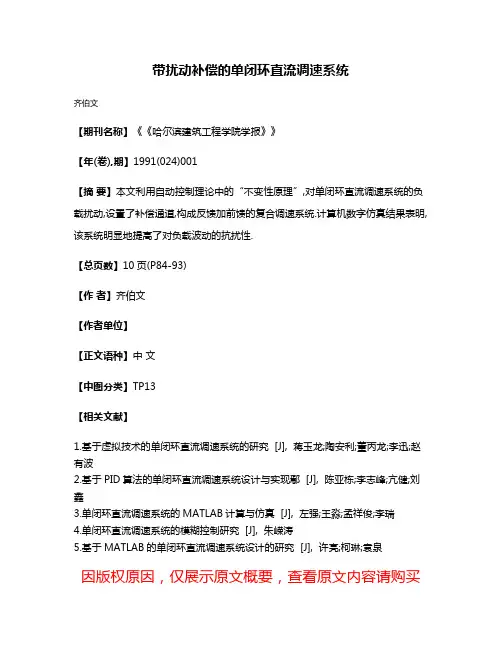

带扰动补偿的单闭环直流调速系统
齐伯文
【期刊名称】《《哈尔滨建筑工程学院学报》》
【年(卷),期】1991(024)001
【摘要】本文利用自动控制理论中的“不变性原理”,对单闭环直流调速系统的负载扰动,设置了补偿通道,构成反馈加前馈的复合调速系统.计算机数字仿真结果表明,该系统明显地提高了对负载波动的抗扰性.
【总页数】10页(P84-93)
【作者】齐伯文
【作者单位】
【正文语种】中文
【中图分类】TP13
【相关文献】
1.基于虚拟技术的单闭环直流调速系统的研究 [J], 蒋玉龙;陶安利;董丙龙;李迅;赵有波
2.基于PID算法的单闭环直流调速系统设计与实现鄢 [J], 陈亚栋;李志峰;亢健;刘鑫
3.单闭环直流调速系统的MATLAB计算与仿真 [J], 左强;王淼;孟祥俊;李瑞
4.单闭环直流调速系统的模糊控制研究 [J], 朱嵘涛
5.基于MATLAB的单闭环直流调速系统设计的研究 [J], 许亮;柯琳;袁泉
因版权原因，仅展示原文概要，查看原文内容请购买。
基于模拟电路的步进电机驱动系统熊平戬;吴见平【摘要】文章采用模拟电子技术,设计了一种步进电机驱动系统.系统电路主要采用运算放大器、MOSFET、电阻电容等器件,搭建了脉冲循环电路和电流放大驱动电路,可驱动步进电机顺时针方向和逆时针方向旋转.通过理论计算和电路仿真,验证了该系统方案的可行性.【期刊名称】《大众科技》【年(卷),期】2019(021)004【总页数】3页(P59-61)【关键词】步进电机;运算放大器;MOSFET【作者】熊平戬;吴见平【作者单位】中国电子科技集团公司第三十四研究所,广西桂林 541004;中国电子科技集团公司第三十四研究所,广西桂林 541004【正文语种】中文【中图分类】TM381 引言目前步进电机已广泛应用于诸多行业的自动化控制系统，近年来常被用于光通信中的光纤延迟线，用来调节信号的相位和时延[1]。
步进电机的运行性能除了与步进电机自身的性能有关外，在很大程度上还取决于驱动器所采用的驱动技术。
当前步进电机的主要驱动方式采用的是数字驱动方式，电路采用的芯片主要单片机，FPGA等数字芯片[2]。
本文从采用模拟电路搭建了步进电机的驱动系统，用来驱动两相四线步进电机，可有效地减小电路规模。
2 两相四线步进电机控制原理两相步进电机比较简单结构如图1所示。
一般两相电机定子磁极数为4的倍数，至少是4。
转子为N极与S 极各一个的两极转子[2]。
定子磁极数为4极，相当于一相绕组占两个极，如图1所示，设A为正向电流时（记为A+）上磁极为N，下磁极为S；设A为负向电流时（记为A-）上磁极为S，下磁极为N；设B电流为正向时（记为B+）左磁极为N，右磁极为S；设B电流为负向时（记为B-）左磁极为S，右磁极为N。
图1 两相步进电机结构图当A、B线圈电流按一定顺序交替切换时，既可以实现步进电机顺时针和逆时针旋转，表1和表2 给出了电机旋转方向与电流方向的关系。
表1 步进电机顺时针方向线圈电流方向顺序表步数线圈 1 2 3 4 A A+ A- A-A+ B B+ B+ B- B-表2 步进电机逆时针方向线圈电流方向顺序表步数线圈 1 2 3 4 A A+ A+ A-A- B B+ B- B- B+3 步进电机驱动电路设计根据步进电机转动对电流方向要求，本文以运算放大器和加强型场效应管为基础，设计了模拟驱动电路。

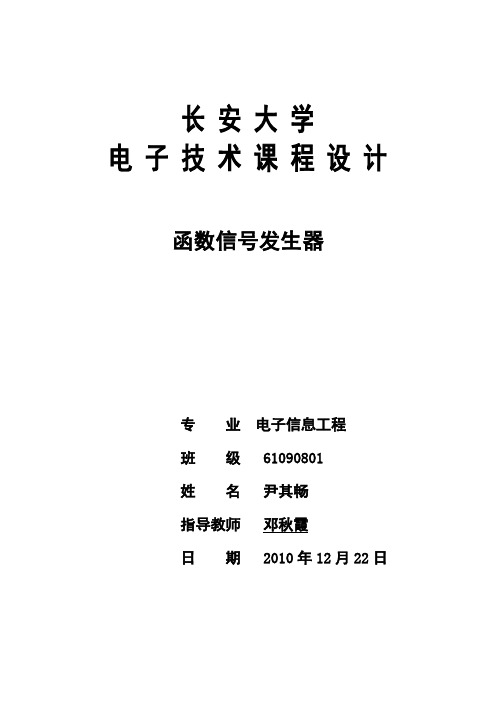

长安大学电子技术课程设计函数信号发生器专业电子信息工程班级 61090801姓名尹其畅指导教师邓秋霞日期 2010年12月22日前言近这些年来，计算机技术进入了前所未有的快速发展时期。
而特别高集成电路作为一个子系统的应用，发展更是迅速，已成为新一代电子设备不可缺少的核心部件，其在现实生活中的运用也是非常普遍。
在科学研究、工程教育及生产实践中，如工业过程控制、教学实验、机械振动试验、动态分析、材料试验、生物医学等领域，常常需要用到低频信号发生器。
在日常维修、教学和科研中，函数信号发生器也是不可缺少的工具。
而在我们生活中，以及一些科学研究中，锯齿波和正弦波、矩形波信号是常用的基本测试信号。
函数发生器作为一种通用的电子仪器，在生产、科研、测控、通讯等领域都得到了广泛的应用。
但市面上能看到的电子仪器在频率精度、带宽、波形种类及程控方面都已不能满足许多方面实际应用的需求。
加之各类功能的半导体集成芯片的快速生产，都使我们研制一种高精度、宽频带，能产生多种波形并具有程控等多功能函数发生器成为可能。
随着电子测量及其他部门对各类信号发生器的广泛需求及电子技术的迅速发展，促使信号发生器种类益增多，性能日益提高，尤其随着70年代微处理器的出现，更促使信号发生器向着自动化、智能化方向发展。
当前信号发生器总的趋势是向着宽频率覆盖、高频率精度、多功能、自动化和智能化方向发展。
我们长期使用的信号发生器，大部分是由模拟电路构成的，这类仪器作为信号源，频率可达上百MHz，在高频范围内其频率稳定性高、可调性好。
但用于低频信号输出时，它所需要的RC值很大，参数准确度难以保证。
而且其体积大，可靠性差，准确度低，损耗也大。
随着大规模集成电路技术的发展，集成度不断提高，使得微型机的速度和性能大为提高，可靠性增加，成本降低。
本课题设计使用的是以ICL8038集成块为核心器件构成的发生器，ICL8038是一种具有多种波形输出的精密振荡集成电路，只需要个别的外部元件就能产生从1HZ～100KHz的低失真正弦波、三角波、矩形波等波形。

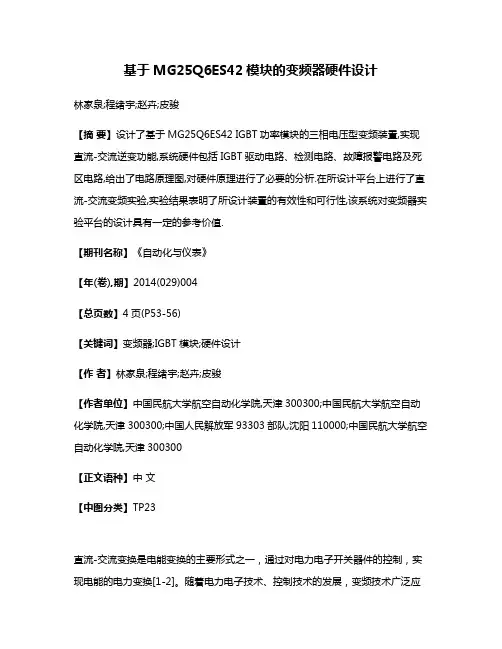

基于MG25Q6ES42模块的变频器硬件设计林家泉;程绪宇;赵卉;皮骏【摘要】设计了基于MG25Q6ES42 IGBT功率模块的三相电压型变频装置,实现直流-交流逆变功能,系统硬件包括IGBT驱动电路、检测电路、故障报警电路及死区电路,给出了电路原理图,对硬件原理进行了必要的分析.在所设计平台上进行了直流-交流变频实验,实验结果表明了所设计装置的有效性和可行性,该系统对变频器实验平台的设计具有一定的参考价值.【期刊名称】《自动化与仪表》【年(卷),期】2014(029)004【总页数】4页(P53-56)【关键词】变频器;IGBT模块;硬件设计【作者】林家泉;程绪宇;赵卉;皮骏【作者单位】中国民航大学航空自动化学院,天津300300;中国民航大学航空自动化学院,天津300300;中国人民解放军93303部队,沈阳110000;中国民航大学航空自动化学院,天津300300【正文语种】中文【中图分类】TP23直流-交流变换是电能变换的主要形式之一，通过对电力电子开关器件的控制，实现电能的电力变换[1-2]。
随着电力电子技术、控制技术的发展，变频技术广泛应用于变频调速系统、不间断电源和各种电力电子装置中，具有高效节能的经济意义[3-4]。
变频技术中的各种控制算法，如脉宽调制技术、运动控制技术等研究都需要有经济实用的直流-交流变频装置作为硬件实验平台[5]。
本文设计了基于东芝公司MG25Q6ES42 IGBT模块的DC-AC变频装置，给出了硬件电路原理图，在此平台上进行了异步电机变频驱动实验，结果表明，所设计的硬件系统具有有效性和可行性，对变频器实验平台的设计具有一定的参考价值。
1 系统总体设计本系统硬件主要包括IGBT驱动电路、PWM信号检测电路、电流检测电路、母线电压检测电路、故障报警电路、死区电路等。
三相交流到直流部分由六个电力二极管构成整流电路实现，测速由码盘采样后直接送给DSP处理器，DSP采用的型号是TMS320LF2407，其 30M 条指令/s（30MIPS）的处理速度，使TMS320LF2407 DSP可提供远超过传统16位微处理器的性能。

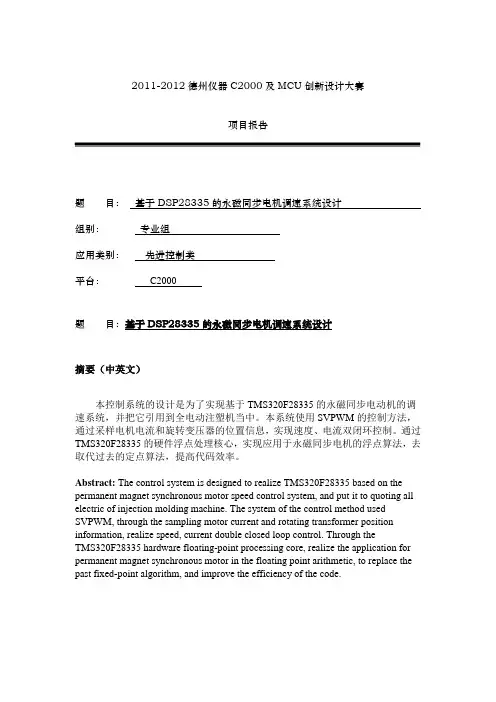

2011-2012德州仪器C2000及MCU创新设计大赛项目报告题目：基于DSP28335的永磁同步电机调速系统设计组别：专业组应用类别：先进控制类平台：C2000题目：基于DSP28335的永磁同步电机调速系统设计摘要（中英文）本控制系统的设计是为了实现基于TMS320F28335的永磁同步电动机的调速系统，并把它引用到全电动注塑机当中。
本系统使用SVPWM的控制方法，通过采样电机电流和旋转变压器的位置信息，实现速度、电流双闭环控制。
通过TMS320F28335的硬件浮点处理核心，实现应用于永磁同步电机的浮点算法，去取代过去的定点算法，提高代码效率。
Abstract: The control system is designed to realize TMS320F28335 based on the permanent magnet synchronous motor speed control system, and put it to quoting all electric of injection molding machine. The system of the control method used SVPWM, through the sampling motor current and rotating transformer position information, realize speed, current double closed loop control. Through theTMS320F28335 hardware floating-point processing core, realize the application for permanent magnet synchronous motor in the floating point arithmetic, to replace the past fixed-point algorithm, and improve the efficiency of the code.1.引言1.1 设计背景及目的本永磁同步电机调速系统是全电动注塑机的其中一个应用部分。

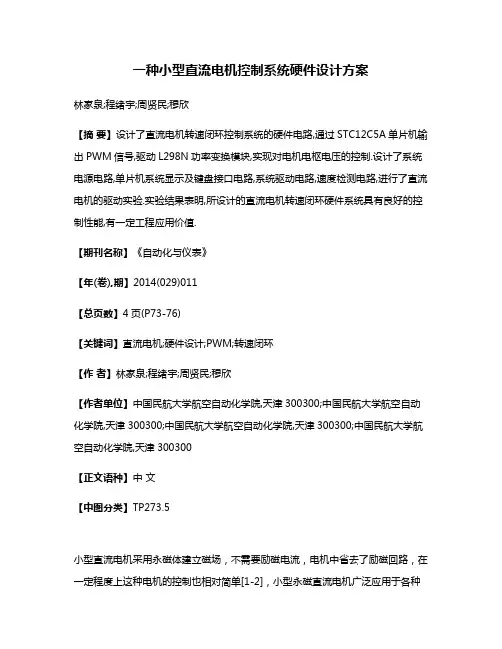

一种小型直流电机控制系统硬件设计方案林家泉;程绪宇;周贤民;穆欣【摘要】设计了直流电机转速闭环控制系统的硬件电路,通过STC12C5A单片机输出PWM信号,驱动L298N功率变换模块,实现对电机电枢电压的控制.设计了系统电源电路,单片机系统显示及键盘接口电路,系统驱动电路,速度检测电路,进行了直流电机的驱动实验.实验结果表明,所设计的直流电机转速闭环硬件系统具有良好的控制性能,有一定工程应用价值.【期刊名称】《自动化与仪表》【年(卷),期】2014(029)011【总页数】4页(P73-76)【关键词】直流电机;硬件设计;PWM;转速闭环【作者】林家泉;程绪宇;周贤民;穆欣【作者单位】中国民航大学航空自动化学院,天津300300;中国民航大学航空自动化学院,天津300300;中国民航大学航空自动化学院,天津300300;中国民航大学航空自动化学院,天津300300【正文语种】中文【中图分类】TP273.5小型直流电机采用永磁体建立磁场，不需要励磁电流，电机中省去了励磁回路，在一定程度上这种电机的控制也相对简单[1-2]，小型永磁直流电机广泛应用于各种自动化装置中[3]，本文设计了以L298N驱动芯片为功率变换器件的直流电机控制系统硬件电路，实现对直流电机电枢电压的控制，进而控制电机的转速，系统采用转速负反馈，给出了所设计的硬件电路，并进行了控制实验，实验结果表明所设计的硬件系统具有良好的性能，且有一定的应用价值。
1 系统结构及功能直流电机控制系统结构框图如图1所示，控制器是STC12C5A单片机，用来进行数据采集并生成控制指令。
系统电源模块产生系统工作所需5 V直流电源和直流电机工作电源。
按键以及显示模块用来输入控制指令，并显示系统的工作状态。
驱动模块是L298N驱动芯片，驱动芯片在单片机的控制下实现直流电机的加减速、正反转、停转。
L298N是一个全桥式驱动器[4-5]，内部集成有2组H桥逆变器，单片机产生的PWM信号驱动L298N[6-7]。

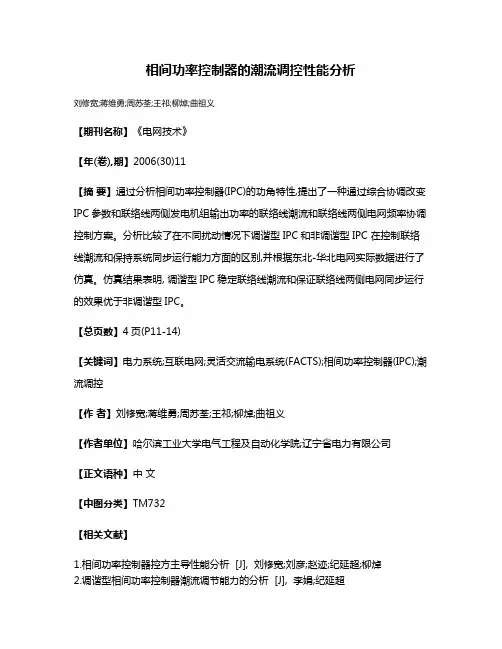

相间功率控制器的潮流调控性能分析
刘修宽;蒋维勇;周苏荃;王祁;柳焯;曲祖义
【期刊名称】《电网技术》
【年(卷),期】2006(30)11
【摘要】通过分析相间功率控制器(IPC)的功角特性,提出了一种通过综合协调改变IPC参数和联络线两侧发电机组输出功率的联络线潮流和联络线两侧电网频率协调控制方案。
分析比较了在不同扰动情况下调谐型IPC和非调谐型IPC 在控制联络线潮流和保持系统同步运行能力方面的区别,并根据东北-华北电网实际数据进行了仿真。
仿真结果表明, 调谐型IPC稳定联络线潮流和保证联络线两侧电网同步运行的效果优于非调谐型IPC。
【总页数】4页(P11-14)
【关键词】电力系统;互联电网;灵活交流输电系统(FACTS);相间功率控制器(IPC);潮流调控
【作者】刘修宽;蒋维勇;周苏荃;王祁;柳焯;曲祖义
【作者单位】哈尔滨工业大学电气工程及自动化学院;辽宁省电力有限公司
【正文语种】中文
【中图分类】TM732
【相关文献】
1.相间功率控制器控方主导性能分析 [J], 刘修宽;刘彦;赵迹;纪延超;柳焯
2.调谐型相间功率控制器潮流调节能力的分析 [J], 李娟;纪延超
3.可控相间功率控制器潮流控制特性研究 [J], 宋彬彬;赵延青
4.相间功率控制器在潮流控制中的使用分析 [J], 王海青;康娜娜
5.相间功率控制器潮流控制中过电压问题的研究 [J], 李娟;康娜娜;张友智
因版权原因，仅展示原文概要，查看原文内容请购买。
一种直流充电机功率自动分配控制策略
尹伟
【期刊名称】《通信电源技术》
【年(卷),期】2018(035)002
【摘要】随着人们生活水平的提高,我国车辆售出量逐渐增加,汽车燃油消耗已经成为石油消耗的主体.因此,开发新型能源动力汽车已经成为潮流,而电动汽车充电系统已经开始研发并投入使用.但是,它在使用过程中出现了问题较多,尤其是充电机为多车充电时,功率分配不够合理,会使充电效率大大下降,从而影响电动汽车在国内的推广.笔者对一种直流充电机功率分配进行了深入分析,并给出了自动分配控制策略.【总页数】2页(P78-79)
【作者】尹伟
【作者单位】天津科林电气有限公司,天津 300457
【正文语种】中文
【相关文献】
1.直流快速充电机功率自动分配控制策略 [J], 王艳;宋海飞;曹亚
2.基于一种动态等值新方法的直流功率调制控制策略 [J], 陈厚合;姜涛;李国庆
3.电动汽车直流充电机软启动控制策略的研究 [J], 王聪慧;张臻;单栋梁;韩鑫儒;齐晓祥
4.直流恒功率充电机系统设计 [J], 刘萍; 林大理; 孙翔宇; 蔡鸿强
5.兼顾不平衡治理的直流充电机拓扑及控制策略 [J], 严玉廷;尹忠东;田硕文
因版权原因，仅展示原文概要，查看原文内容请购买。
