教案首页编号：YJQD-0507-07 版本：B/O 流水号：编制：审核：批准：课题：第一章制图基础第一节绘图工具的使用方法教学目的、要求：本节主要介绍正确使用手工绘图工具和仪器，这是保证手工绘图质量和加快绘图速度的一个重要方面。
教学重点、难点：正确使用图板、丁字尺、三角板、圆规、分规、比例尺、铅笔、分规、墨线笔和针管笔等。
授课方法：讲授法授课执行情况及分析：板书设计或授课提纲：一、导入新课室内设计与环境艺术设计与广大人民群众的生活密切相关，它直接影响人们的生活质量和生活环境。
工程图是设计师的语言，绘制与阅读设计图、施工图是设计师的重要基本技能。
二、讲授新课第一章制图基础第一节绘图工具的使用方法（一）、图板、丁字尺和三角板要提高绘图的准确度和绘图效率，必须掌握正确使用各种绘图工具和仪器的方法。
常用的手工绘图工具有图板、丁字尺、三角板、比例尺、圆规、分规、铅笔、直线笔、曲线板等。
图1-1 图板、丁字尺、三角板的用法图板是用来安放图纸进行画图的工具。
图板有几种规格，可根据需要选用。
一般有0号图板（900MM*1200MM）、1号图板（600MM*900MM）及2号图板（450MM*600MM）等。
图板均用木料制成，板面要求光滑平整，软硬适合。
图板的四个边（特别是左边及工作边）必须平直，这样才能确保丁字尺移动和所画线条平直。
丁字尺由尺头和尺身构成，尺头与尺身的工作边必须垂直。
尺头与尺身的连接必须固定，两者的相对活动将使画图不准确。
三角板是制图的主要工具之一，包括45º角和30º、60º角各一块。
三角板与丁字尺配合可以画出垂直以及与水平方向15º或15º倍角的斜线。
（二）圆规和分规圆规是画圆及圆弧的工具，也可以当作分规来量取长度和等分线段。
圆规种类有：大圆规、弹簧圆规、点圆规。
分规是用来正确量取线段和分割线的工具。
为了量取尺寸的准确，分规的两个针尖应调整得一样长，并使两针尖合龙时为一点。
《室内设计制图基础》课程标准课程类别：专业基础课程学分：3总学时：64适用专业：室内艺术设计一、课程定位1、课程性质本课程是室内艺术设计专业一年级第二学期的专业必修课，是一门专业基础课程，主要讲授建筑基础知识与构造、现场测绘技巧、建筑工程制图规范、建筑工程制图手绘方法与要求；通过图纸手工摹绘，使学生具备读识和绘制工程图纸的基础能力。
其前导课程和后续课程见图1.图1前导及后续课程2、课程设计思路随着室内设计行业的发展，根据室内设计专业人才培养目标与职业发展需要，室内设计专业学生必须具备室内设计制图的技能。
为此，将《设计制图（基础）》作为一门专题课程开设。
本课程将课堂理论讲授与实际测量空间物体相结合，由简入繁，分段分步进行教学，引导学生认识制图规范标准，再通过系统的手绘临摹作业训练，促进学生掌握和巩固所学知识，掌握基本图示理论及读图识图方法，掌握制图基本要领和工具的基本使用要求，掌握国家制图标准与查阅方法，具备徒手尺规的制图能力，为后续的专业学习打下良好基础。
二、课程目标1、知识目标掌握建筑与构造的基础知识；熟悉建筑工程制图规范（最新版）；了解投影知识与视图概念；掌握建筑工程制图（手工绘制）方法与要求；掌握现场测绘技巧。
2、能力目标具有读识建筑施工图的能力，培养发现问题、分析问题、解决问题的专业学习方法;具有摹绘（手工绘制）规范建筑施工图的能力，在由简入繁的摹绘作业过程中完成知识的学习和运用；具有运用手绘工具独立绘制建筑施工图的能力；在现场测绘中培养团队合作能力。
3、素质目标培养收集检索、整理查阅相关资料的能力；养成严格遵守实训场所要求的良好品德（如保持工作台面整洁、有序摆放工具等）；在现场测中培养安全意识；养成严谨规范的作风和态度，将职业素质、职业道德、职业态度的培养贯穿于课程教学全过程。
三、课程教学内容与学时分配1、课程教学总体设计本课程教学内容根据“室内设计制图（基础）”的工作任务分析确定。
工作任务主要涉及工作对象、工具、工作方法、工作要求、劳动组织、工作岗位与工作过程等方面。

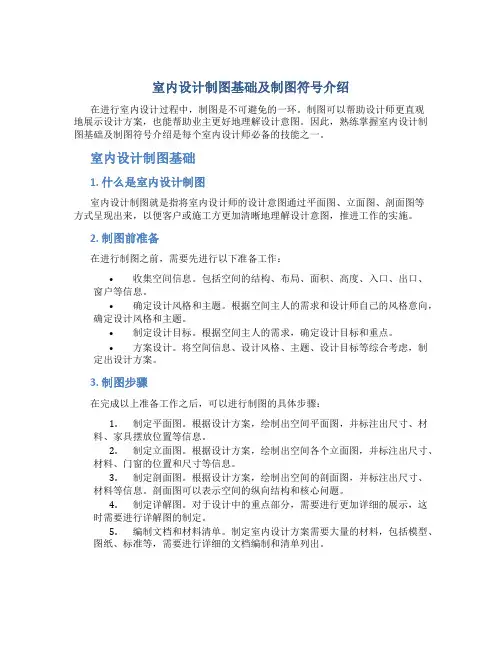

室内设计制图基本知识1 ．2 ．1 室内设计制图概述1 ．室内设计制图的概念室内设计图是室内设计人员用来表达设计思想、传达设计意图的技术文件，是室内装饰施工的依据。
室内设计制图就是根据正确的制图理论及方法，按照国家统一的室内制图规范将室内空间六个面上的设计情况在二维图面上表现出来，它包括室内平面图、室内顶棚平面图、室内立面图、室内细部节点详图等。
建设部颁布的《房屋建筑制图统一标准》GB ／T 50001--2001 和《建筑制图标准》GB ／T 50104--2001 是室内设计手工制图和计算机制图的依据。
2 ．室内设计制图的方式室内设计制图有手工制图和电脑制图两种方式。
手工制图又分为徒手绘制和工具绘制两种方式。
手工制图应该是设计师必须掌握的技能，也是学习AutoCAD 2006 软件或其他电脑绘图软件的基础。
尤其是徒手绘画，往往是体现设计师素养和职场上的闪光点。
采用手工绘图的方式可以绘制全部的图纸文件，但是需要花费大量的精力和时间。
电脑制图是指操作绘图软件在电脑上画出所需图形，并形成相应的图形文件，通过绘图仪或打印机将图形文件输出，形成具体的图纸。
一般情况下，手绘方式多用于方案构思、设计阶段，电脑制图多用于施工图设计阶段。
这两种方式同等重要，不可偏废。
在本书里，我们重点讲解应用AutoCAD 2006 绘制室内设计图，对于手绘不做具体介绍，读者若需要加强这项技能，可以参看其他相关书籍。
3 ．室内设计制图程序室内设计制图的程序是跟室内设计的程序相对应的。
室内设计一般分为方案设计阶段和施工图设计阶段。
方案设计阶段形成方案图( 有的书籍将该阶段细分为构思分析阶段和方案图阶段) ，施工图设计阶段形成施工图。
方案图包括平面图、顶棚图、立面图、剖面图及透视图等，一般要进行色彩表现，它主要用于向业主或招标单位进行方案展示和汇报，所以其重点在于形象地表现设计构思。
施工图包括平面图、顶棚图、立面图、剖面图、节点构造详图及透视图，它是施工的主要依据，因此它需要详细、准确的表示出室内布置、各部分的形状、大小、材料、构造做法及相互关系等各项内容。
相关制图知识一、字体、字号字体：长仿宋体，高：宽=3:2，宽度比例为2/3=0.666666字号：字高即字号。
常用字号14、10、7、5、3.5、2.5。
前者是后者的1.414倍。
分别使用：图名：用7或10号字。
紧跟在图名后的比例用小一号字5或7号字。
标题栏中的建设单位、设计单位、工程名称、图纸名称：5或7或10号字。
标题栏中的其余签名或其余内容：3.5或5号字。
制图图纸内容：注释文字用3.5号字（gbcbig.—3.5号字，txt.—2.5号字）、图纸内地名3.5号字（gbcbig.—3.5号字，txt.—2.5号字）、轴线网代号5或3.5号字、剖面图代号2.5号字、标高数字2.5号字。
文字和数字在一起时，数字用小一号字。
二、图幅和图框：图幅：A2:594*420 A3:420*297 A4:297*210装订边：25宽。
留白边：5宽。
只有A4的图才是竖订。
其余图幅都横订。
会签栏：20*100，等分十六格。
会签栏内容：图纸会审，用于各相关专业的签名。
相关专业：建筑、结构、电（强电-开关、插座、照明灯具及设备用电；弱电-电话TP、网络TPW、电视TV）、给排水、暖通、消防、钢结构、灯光、音响、设备等。
同时一定要建设单位签字认可本设计，并盖章。
标题栏：长180*高30（40、50）。
标题栏内容：建设单位、设计单位（含标徽、公司名称、电话、传真、地址、企业资质、主要认证体系）、工程名称enginnering、图纸名称mane、设计designer、制图drawer、校对comparer、审核checking、批准proverd、图别title（方案图、施工图）、比例scale、日期date（注意：写整套图纸完成的日期）、图号NO.、总图号add no.、版号（或修改号）、工程编号job no.、（盖章有效）（注意：括号不能丢）（出图专用章-内容：单位名称、资质、有效期、编号）、备注notes（主要内容：尺寸说明、版权说明）。
