无线集群通信系统的组成与设备1. 无线集群通信系统的组成无线集群通信系统由系统控制中心、基站、调度台、移动台等组成。
以单基站系统为例，单基站系统是一个基本集群系统，只设一个系统控制器和一个基站。
基站为用户提供可用的无线信道。
系统所具有的全部可用无线信道可为系统的全体用户共用。
系统内任一用户想要与系统内另一用户通话，只要有空闲信道，就可以在系统控制中心的控制下，利用该空闲信道进行通话。
系统控制中心与有线网PABX、PSTN相连可实现系统内用户与有线用户的通信。
2. 无线集群通信系统的设备（1）控制中心设备。
控制中心设备包括系统控制器、系统管理终端和电源等设备，它主要控制和管理整个集群系统的运行、交换和接续，由接口电源、交换矩阵、集群控制逻辑电路、有线接口电路、监控系统、电源和计算机组成，也称主站。
系统控制器主要是管理和控制整个集群系统的运行，包括选择和分配信道、监视话音信道安全、安排信令信道、监测系统运行和故障告警等。
系统管理终端主要由计算机和系统管理软件构成，并和系统控制器相连接，维护人员可以通过此终端对系统进行管理和控制。
（2）基站。
基站由若干基本无线电收/发信机、控制单元、天线共用器、天馈线系统和电源等设备组成。
无线电发信机包括基带信号处理、调制、混频、高频功率放大及频率合成等电路；无线电收信机包括高频低噪放大器、混频、中频放大、滤波及解调电路；控制单元包括微处理器、存储器和控制程序，负责设备的管理与控制。
天线共用器包括发信合路器和接收多路分路器。
天馈线系统包括接收天线、发射天线和馈线。
（3）移动台。
无线集群通信系统移动台用于运行中或停留在某未定地点进行通信的用户台，由无线电收/发信机、控制单元、天馈线系统（或双工器）和电源组成。
移动台包括车载台、便携台、手持台。
（4）调度台。
调度台是能对移动台进行指挥、调度和管理的设备，分无线调度台和有线调度台两种。
无线调度台由无线电收/发信机、控制单元、天馈线系统（或双工器）、电源和操作台组成，有线调度台只有操作台。

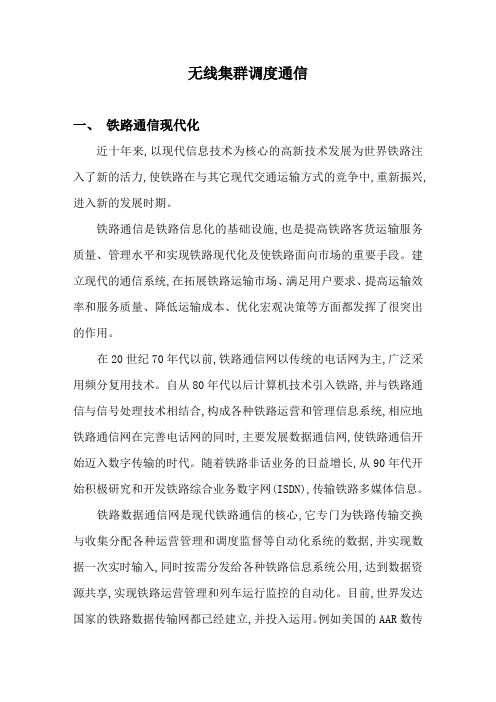

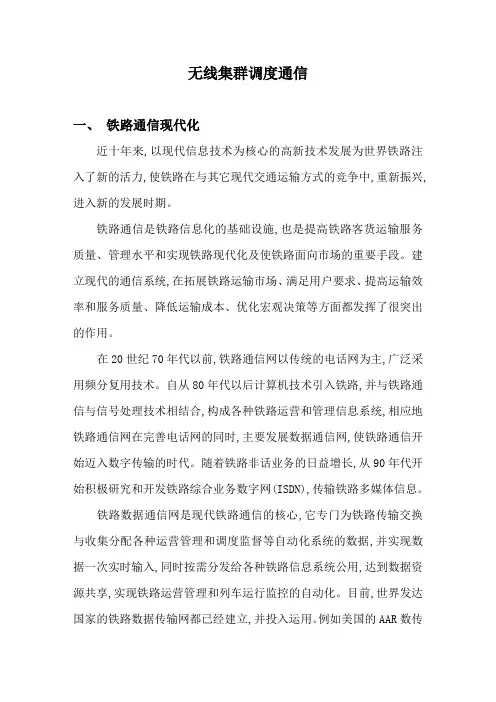

无线集群调度通信一、铁路通信现代化近十年来,以现代信息技术为核心的高新技术发展为世界铁路注入了新的活力,使铁路在与其它现代交通运输方式的竞争中,重新振兴,进入新的发展时期。
铁路通信是铁路信息化的基础设施,也是提高铁路客货运输服务质量、管理水平和实现铁路现代化及使铁路面向市场的重要手段。
建立现代的通信系统,在拓展铁路运输市场、满足用户要求、提高运输效率和服务质量、降低运输成本、优化宏观决策等方面都发挥了很突出的作用。
在20世纪70年代以前,铁路通信网以传统的电话网为主,广泛采用频分复用技术。
自从80年代以后计算机技术引入铁路,并与铁路通信与信号处理技术相结合,构成各种铁路运营和管理信息系统,相应地铁路通信网在完善电话网的同时,主要发展数据通信网,使铁路通信开始迈入数字传输的时代。
随着铁路非话业务的日益增长,从90年代开始积极研究和开发铁路综合业务数字网(ISDN),传输铁路多媒体信息。
铁路数据通信网是现代铁路通信的核心,它专门为铁路传输交换与收集分配各种运营管理和调度监督等自动化系统的数据,并实现数据一次实时输入,同时按需分发给各种铁路信息系统公用,达到数据资源共享,实现铁路运营管理和列车运行监控的自动化。
目前,世界发达国家的铁路数据传输网都已经建立,并投入运用。
例如美国的AAR数传网已用于北美三国(包括加拿大和墨西哥)的铁路运营管理系统、铁路远程信息网络系统、铁路货车档案系统等,并支持北美铁路的电子商务应用。
近年来,美国铁路公司的调度中心已经实现计算机化和综合集成化,实现统一调度,它也是基于高速率的数字通信网络。
又如法国国营铁路建立的RETIPAC数据网已用于全路联网的客票预定系统、货车管理系统、货运商务管理系统、货车维修管理系统等,它与法国邮电的公用数据网相连通。
日本的铁路数据网早在70年代就已建成,已用于全路联网的客票预定、快货运行自动化、集装箱运输自动化、新干线综合自动化、基建管理自动化和编组站自动化等系统，数据量大，传输速率高，并与日本的ISDN网互联。
随着社会的发展，网络充斥着人们的生活，电话、网络等通信手段备受依赖。
但是当出现森林火灾时，由于林区内地广人稀，有限通信、移动电话等通信方式有局限性。
已无法满足现场的指挥调度通信需求，及时的指挥救援能力亟待提高。
无线对讲指挥调度系统解决方案以综合调度为核心，以通信交互、视频交换、移动多媒体通信、短信、数据调度、信息展示手段、全面覆盖IP网络与TETR/PDT/LTE专网上的音视频业务应用，特别是满足超大型园区、地铁、港口、各部门、各级别指挥中心对指挥调度的切实需求。
通过“一个平台、一个操作台”即可实现各子系统的综合接入、统一管控、综合调度。
无线通信指挥调度系统由省/市级指挥中心及各县区林业局构成。
省/市级指挥中心可以任意呼叫各县区林业局，监控各基站运行情况，遥控各基站的连接组网，对各个基站进行相应结合、互通互联、达到实时通话功能。
系统可实现对各个用户终端进行监管，支持单呼、组呼、全呼、紧急呼、私密呼、遥毙/复活、远端监控、远程监测等功能。
能够快速组建现场应急指挥网，提高应急处理突发事件能力。
通信服务子系统：可实现各类不同通信终端的通信交互，提供用户注册、路由认证、电话会议等融合通信功能；并提供短信调度功能；视频服务子系统：可实现各类视频视频终端的视频源交互，提供视频转码、转发、分发、混码、混屏等视频调度功能；宽带集群子体统：可实现各类智能移动终端基于LTE/3GWAN的无线宽带通信,提供集群对讲、广插、选呼、即时消息、视频回传/分发、视频监控、终端定位等功能；可与GPS、应急预案等第三方业务系统互联,满足指挥一体化的应用需求，全媒体平台支持语音、数据、视频、图像等多种媒体方式，满足指挥调度过程中的全面信息交互。
客户在选择的时候需要根据自己的需求去选择适合的系统，一定要找一家好的公司。
成都威而信是一家专业研发电子沙盘、应急指挥系统、融合通信系统等产品的公司，有需要的朋友可以了解一下。
集群通信指挥调度系统有线+无线互通方案微网信通(北京)通信技术有限公司2011-3目录第一部分有线系统、无线系统互通方案 (1)一、系统组网方案 (1)二、系统语音功能实现方案 (1)第二部分无线集群通信系统简介 (3)一、系统功能需求 (3)1集群通信提高工作效率 (3)2定位、对讲保证作业人员调度管理 (4)3人员定位考勤 (4)4紧急情况应急通信 (4)二、系统网络及终端介绍 (5)1系统网络技术介绍 (5)1.1系统网络简介 (5)1.2中国电信天翼对讲优势 (5)1.3定位技术简介 (5)2天翼对讲与对讲网络比较 (6)三、终端产品 (6)1手持终端（首信H100） (6)1.1手持终端外观 (7)1.2手持终端概述 (7)1.3手持终端技术参数 (7)2车载终端外观（WayTone V100） (8)2.1车载终端外观 (8)2.2车载终端概述 (8)2.3车载终端技术参数 (9)四、调度系统 (9)1调度系统外观 (10)2调度系统功能 (10)2.1基本功能 (10)2.2可扩展的功能 (14)第三部分有线调度系统 (15)一、产品概述 (15)1产品方案与设计： (15)2NGN架构特性： (15)二、组网方案 (15)三、业务功能描述 (17)1调度功能 (17)1.1调度台界面 (18)1.2呼叫功能 (18)1.3系统管理员功能 (20)1.4调度员功能 (21)2交换功能 (21)2.1基本语音功能 (21)2.2ARS（自动路由选择）功能 (24)3会议功能 (24)4录音管理功能 (25)4.1录音方式 (25)4.2录音文件管理 (25)4.3录音资源 (26)4.4录音文件下载 (26)5用户管理功能 (26)6终端 (28)6.1触摸屏调度台 (28)6.2艺景ES310 IP话机介绍 (28)第一部分 有线系统、无线系统互通方案一、 系统组网方案 无线定位调度系统3G 无线网络电话线路电话线路IP 网络IP 网络服务器系统有线调度系统无线调度系统无线调度系统内置4路电话语音卡，有线调度系统、无线调度系统通过1-4路电话线路连接；调度员负责组织发起有线、无线间呼叫；调度中心有线调度机与无线调度台不采用界面融合，只做语音通信功能对接。

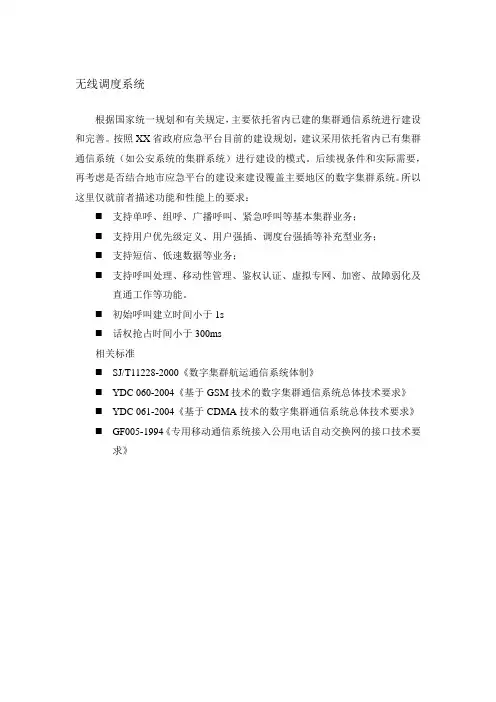

无线调度系统
根据国家统一规划和有关规定，主要依托省内已建的集群通信系统进行建设和完善。
按照XX省政府应急平台目前的建设规划，建议采用依托省内已有集群通信系统（如公安系统的集群系统）进行建设的模式。
后续视条件和实际需要，再考虑是否结合地市应急平台的建设来建设覆盖主要地区的数字集群系统。
所以这里仅就前者描述功能和性能上的要求：
⏹支持单呼、组呼、广播呼叫、紧急呼叫等基本集群业务；
⏹支持用户优先级定义、用户强插、调度台强插等补充型业务；
⏹支持短信、低速数据等业务；
⏹支持呼叫处理、移动性管理、鉴权认证、虚拟专网、加密、故障弱化及
直通工作等功能。
⏹初始呼叫建立时间小于1s
⏹话权抢占时间小于300ms
相关标准
⏹SJ/T11228-2000《数字集群航运通信系统体制》
⏹YDC 060-2004《基于GSM技术的数字集群通信系统总体技术要求》
⏹YDC 061-2004《基于CDMA技术的数字集群通信系统总体技术要求》
⏹GF005-1994《专用移动通信系统接入公用电话自动交换网的接口技术要
求》。
无线宽带多媒体集群调度系统无线宽带多媒体集群调度系统是一个用于管理和调度多个无线宽带网络的系统。
它基于集群的概念，将网络资源划分为多个集群，并通过调度算法来有效地分配和管理这些资源。
该系统的设计目标是提高无线宽带网络的资源利用率和服务质量。
它通过将网络资源分组成集群，每个集群包含多个无线终端设备和基础设施设备，以实现资源的共享和协同工作。
利用集群化管理的优势，系统可以更好地适应不同的网络环境和服务需求。
集群调度系统的核心是调度算法。
该算法根据网络的负载情况、用户的需求和服务质量要求，对集群中的资源进行动态调度。
通过优化资源分配和调度策略，系统能够提高网络的传输效率和用户的体验。
系统的关键组件包括集群管理器、资源调度器和用户接入控制器。
集群管理器负责监测和管理集群内的资源状态和性能。
资源调度器根据需求和策略，动态调整资源分配和调度策略。
用户接入控制器用于管理终端设备的接入，以确保用户的需求得到满足。
除了基本的调度功能，无线宽带多媒体集群调度系统还提供了一些附加功能，如负载均衡、容错和安全管理。
负载均衡功能可以使系统在高负载情况下，自动分配资源以平衡集群的负载。
容错功能可以保证系统在出现故障时的可靠性和持续性。
而安全管理功能可以保护数据的安全性和用户的隐私。
总的来说，无线宽带多媒体集群调度系统是为了提高无线宽带网络的性能和服务质量而设计的。
通过合理分配和调度网络资源，它能够有效地提高网络的吞吐量、降低延迟和提升用户体验。
这样的系统在实际应用中具有广泛的应用前景，可以满足不同领域的多媒体传输和通信需求。
无线宽带多媒体集群调度系统在当今互联网时代具有重要意义。
多媒体数据在现代社会中扮演着重要的角色，如在线视频、音频流媒体、实时游戏等。
这些应用对网络的带宽、延迟和稳定性的要求非常高。
因此，无线宽带多媒体集群调度系统的设计和优化对于满足用户需求、提高网络性能具有重大意义。
首先，无线宽带多媒体集群调度系统可以实现资源的有效分配和调度。
功能说明IPT的产品功能：群组语音对讲（或者语信）群组大文本定向传输大文本通知信息用户状态显示PC –手机互联互通主要特点：1、集群无线调度台应用范围广，不受系统位置限制；2、能够管理和协调现场的操作并保持与各部门之间联系；3、缩短对偶发事件的反应时间；4、操作灵活，调度直观快捷，充分利用5、与HYT集群终端配合能实现倒地报警和安全检测功能；多样化的功能：1、呼叫功能支持单呼、组呼、广播呼叫、优先呼叫、紧急呼叫、状态消息呼叫、短数据呼叫。
2、通话录音功能录制通话过程中双方的语音信息，并支持话音信息的回放和存储。
3、用户缺席集群无线调度台调度人员不在调度现场时开启此功能拒接终端呼叫，通知呼叫终端调度台忙，防止漏接来电。
4、信道监听功能监听指定信道上的双方通话，并能对通话内容进行录音。
5、倒放报警支持倒放功能的集群终端当倾斜角度大于指定角度时，自动进入倒放状态，调度台及时以醒目的方式显示倒放终端的报警信息。
6、安全检测集群无线调度台向支持安全检测功能的集群终端下发安全检测信息，在规定安全时间范围内集群终端收到安全检测信息后按下集群无线调度台将显示该集群终端处于安全状态；在规定安全时间范围内如果没有收到集群终端的安检应答信息，则判定该集群终端处于危险状态。
7、出车管理提供对安装有集群车载台车辆的管理功能，动态显示各台车辆的运行状态，一段时间内车辆出行情况的统计功能。
8、GPS功能实时获取集群GPS终端的位置信息；讲话完毕显示集群9、通话记录功能记录调度台执行调度任务过程中的各种主、被叫语音信息、状态消息、短数据消息，监控信息、10、运行日志功能实时记录集群无线调度台的运行情况。
包括管理员登录信息、串口连接信息、11、用户管理功能对集群无线调度台用户操作权限进行管理。
12、数据打印功能各功能模块数据信息的打印输出，并提供报表管理工具允许用户对打印报表进行二次编辑。
单呼（私密呼）：单呼指一个主叫方与一个被叫方（即一对一）之间的半双工呼叫方式集群紧急呼叫: 集群紧急呼叫是一种在紧急情况下的特殊呼叫方式，具有最高呼叫优先级，用以在最短时间内、以最便捷的方式将信息通报给预先指定的用户或者群组。
