医用气体管道安装技术交底

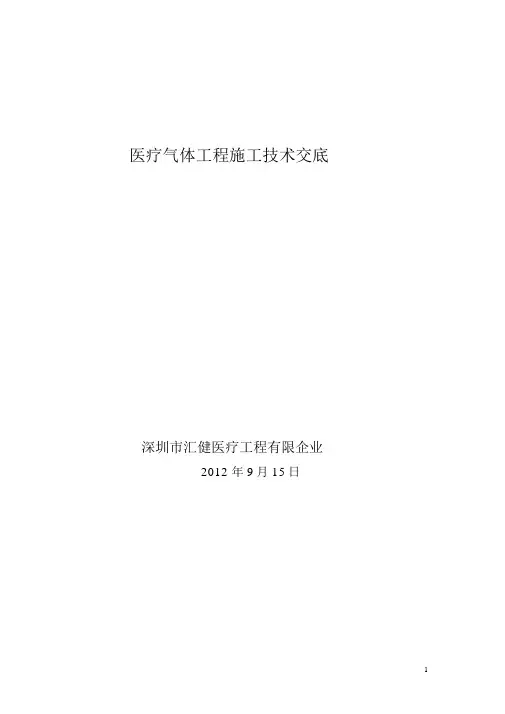

医疗气体工程施工技术交底深圳市汇健医疗工程有限企业2012 年 9月 15日医疗气体工程施工技术交底1.管道工程安装：管道预办理医用气体工程所需管道、阀门等，除真空系统外，一定脱脂办理。

脱脂可用工业四氯化碳或丙酮。

脱脂办理后，将管道密封运至施工现场。

查验方法：用无油空压机进行吹扫，流速不低于20m/s ，用白绸布对正吹出气体的方向吹气1min ，白绸布上应无污物、油渍等。

管道切割：不锈钢管应采纳机械或等离子方法进行切割，不锈钢管切割时，应使用专用砂轮片。

铜管宜采纳机械方法或专用铜管割刀进行切割，禁止使用氧乙炔火焰切割。

管道切口表面应平坦，无裂纹、重皮、毛刺、凸凹、缩口、铁屑等；管道切口端面倾斜误差不该大于管子外径的 1%，且不得超出3mm；弯管束作：弯管应使用专用工具进行弯管束作；弯管宜采纳壁厚为正公差的罐子制作；高压钢管的曲折半径宜大于管子外径的 5倍，其余管子的曲折半径宜大于管子外径的 3.5倍；钢管应在其资料特征范围内冷弯或热弯；弯管质量：弯管不得有裂纹、皱纹等不良现象，弯管同意有椭圆度，但不该超出规定的要求；管道焊接：直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时，不该小于 150mm；当公称直径小于 150mm 时；不该小于管子外径；焊缝距离弯管起弯点不得小于 100mm，且不得小于管子外径；环焊缝距支、吊架净距不应小于 50mm，需热办理的焊缝距支、吊架不得小于焊缝宽度的 5 倍，且不得小于 100mm；不宜在管道焊缝及其边沿上开孔；管子、管件的坡口形式和尺寸应切合有关规定；管道对接焊口的组对应做到内壁齐平，内壁错边量不锈钢管不宜超出壁厚的 10%，且不大于 2mm；铜管不宜超过壁厚的 10%，且不大于 1mm；不锈钢管焊接采纳手工钨极氩弧焊焊接，紫铜管焊接采纳银钎焊接，焊接质量应切合 GB50236-98 《现场设施、工业管道焊接工程施工及查收规范》的有关规定。

一、交底目的为确保医疗气体施工过程中的安全，提高施工质量，保障医护人员和患者的生命财产安全，特进行本次安全技术交底。

二、交底内容1. 施工人员要求（1）施工人员必须具备相应的资质，熟悉医疗气体系统的安装、调试和维护知识。

（2）施工人员应严格遵守国家有关医疗气体施工的法律法规、技术规范和操作规程。

2. 施工现场管理（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。

（2）施工区域应保持整洁、有序，施工材料、工具等摆放整齐。

（3）施工过程中，应确保消防设施、应急通道畅通。

3. 施工材料及设备要求（1）医疗气体管道、阀门、接头等材料应符合国家标准，质量合格。

（2）设备应定期检查、保养，确保正常运行。

4. 施工工艺及注意事项（1）管道安装：管道安装应平直，不得有弯曲、扭曲现象。

管道连接处应牢固，不得有泄漏。

（2）阀门安装：阀门安装应垂直，开关灵活，密封性能良好。

（3）气体设备安装：设备安装应稳固，连接管道无泄漏，设备运行正常。

（4）电气设备安装：电气设备安装应符合国家相关标准，接地良好，绝缘性能良好。

5. 施工安全措施（1）施工人员应佩戴防护用品，如安全帽、工作服、手套等。

（2）施工现场应配备灭火器、消防沙等消防器材。

（3）施工过程中，严禁使用明火、吸烟等。

（4）施工人员应熟悉应急处理流程，一旦发生意外，应立即采取相应措施。

6. 施工环境要求（1）施工现场应保持良好的通风，避免有害气体积聚。

（2）施工区域应保持清洁，防止交叉污染。

三、交底程序1. 施工单位项目负责人向施工人员传达安全技术交底内容。

2. 施工人员认真学习并签字确认，表示已了解并遵守安全技术交底要求。

3. 施工单位项目负责人定期检查施工人员的安全操作情况，确保安全技术交底落实到位。

四、交底时间自本交底内容发布之日起，施工人员应在规定时间内完成学习并签字确认。

五、注意事项1. 施工人员应认真执行安全技术交底要求，确保施工安全。

2. 施工过程中，如发现安全隐患，应立即停止施工，并报告项目负责人。

一、交底目的为确保医疗气体安装工程的安全顺利进行，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、工程概况1. 工程名称：______医院（或机构）医疗气体安装工程2. 施工单位：______公司3. 建设单位：______医院（或机构）4. 施工地点：______医院（或机构）______科室5. 施工期限：______年______月______日至______年______月______日三、施工安全注意事项1. 人员安全（1）施工人员必须经过专业培训，取得相关资格证书后方可上岗。

（2）进入施工现场的人员必须佩戴安全帽，高空作业人员必须佩戴安全带。

（3）施工现场设置警示标志，提醒施工人员注意安全。

2. 施工材料安全（1）施工材料必须符合国家相关标准和规定，确保质量。

（2）施工材料堆放整齐，不得占用消防通道。

（3）易燃易爆材料应单独存放，并采取防火措施。

3. 施工设备安全（1）施工设备必须定期检查、维护，确保正常运行。

（2）施工现场设置警示标志，提醒施工人员注意设备安全。

（3）操作设备人员必须熟悉设备性能，严格遵守操作规程。

4. 施工现场环境安全（1）施工现场应保持整洁，不得乱堆乱放杂物。

（2）施工现场设置消防设施，确保消防通道畅通。

（3）施工现场设置安全防护措施，如围栏、警示标志等。

四、施工工艺及安全要求1. 施工工艺（1）施工前，施工人员应熟悉施工图纸和施工方案。

（2）按照施工图纸和施工方案进行施工，确保施工质量。

（3）施工过程中，严格遵循施工规范和操作规程。

2. 安全要求（1）施工人员必须按照规定佩戴个人防护用品。

（2）高空作业人员必须佩戴安全带，并做好防护措施。

（3）施工过程中，注意防止气体泄漏，确保施工环境安全。

（4）施工完成后，对施工现场进行清理，确保无安全隐患。

五、应急措施1. 发生气体泄漏时，立即切断气源，关闭阀门，并迅速撤离现场。

2. 发现人员中毒，立即将中毒人员转移到通风良好处，并拨打急救电话。

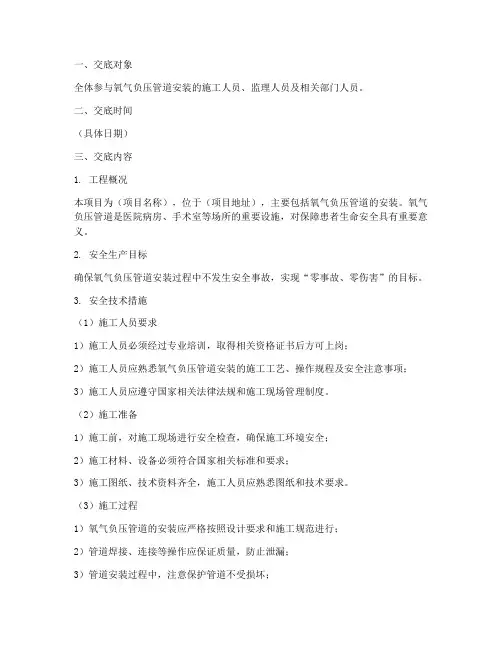

一、交底对象全体参与氧气负压管道安装的施工人员、监理人员及相关部门人员。

二、交底时间（具体日期）三、交底内容1. 工程概况本项目为（项目名称），位于（项目地址），主要包括氧气负压管道的安装。

氧气负压管道是医院病房、手术室等场所的重要设施，对保障患者生命安全具有重要意义。

2. 安全生产目标确保氧气负压管道安装过程中不发生安全事故，实现“零事故、零伤害”的目标。

3. 安全技术措施（1）施工人员要求1）施工人员必须经过专业培训，取得相关资格证书后方可上岗；2）施工人员应熟悉氧气负压管道安装的施工工艺、操作规程及安全注意事项；3）施工人员应遵守国家相关法律法规和施工现场管理制度。

（2）施工准备1）施工前，对施工现场进行安全检查，确保施工环境安全；2）施工材料、设备必须符合国家相关标准和要求；3）施工图纸、技术资料齐全，施工人员应熟悉图纸和技术要求。

（3）施工过程1）氧气负压管道的安装应严格按照设计要求和施工规范进行；2）管道焊接、连接等操作应保证质量，防止泄漏；3）管道安装过程中，注意保护管道不受损坏；4）氧气负压管道安装完成后，应进行试压、试漏，确保管道安全可靠。

（4）施工安全注意事项1）施工人员应佩戴好安全帽、安全带、防尘口罩等个人防护用品；2）施工区域应设置安全警示标志，防止非施工人员进入；3）施工现场应保持通风良好，防止氧气积聚；4）氧气负压管道安装过程中，注意防止静电火花，避免引发火灾；5）管道焊接、切割等操作应远离易燃易爆物品；6）施工人员应定期进行体检，确保身体健康。

4. 应急预案1）发生火灾时，立即切断氧气负压管道，确保火灾得到有效控制；2）发生人员伤害事故时，立即组织抢救，并及时报告相关部门；3）发生管道泄漏事故时，立即关闭泄漏点，防止事故扩大。

四、交底要求1. 施工人员要认真听取安全技术交底，确保理解并掌握各项安全措施；2. 施工过程中，严格遵守安全技术措施，确保施工安全；3. 施工单位应加强对施工人员的安全教育和培训，提高安全意识。

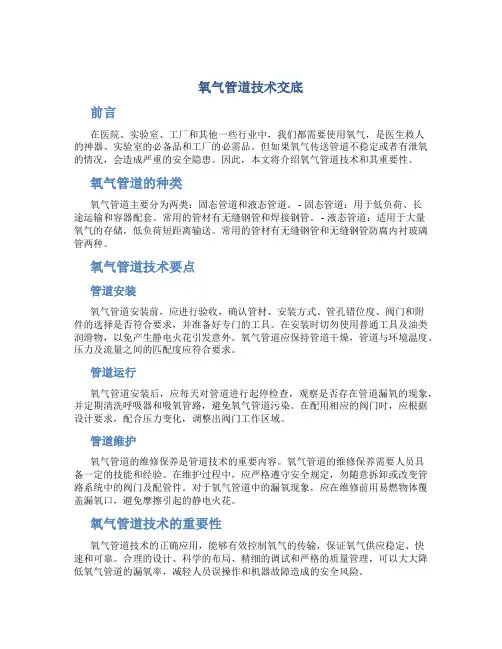

氧气管道技术交底前言在医院、实验室、工厂和其他一些行业中，我们都需要使用氧气，是医生救人的神器、实验室的必备品和工厂的必需品。

但如果氧气传送管道不稳定或者有泄氧的情况，会造成严重的安全隐患。

因此，本文将介绍氧气管道技术和其重要性。

氧气管道的种类氧气管道主要分为两类：固态管道和液态管道。

- 固态管道：用于低负荷、长途运输和容器配套。

常用的管材有无缝钢管和焊接钢管。

- 液态管道：适用于大量氧气的存储，低负荷短距离输送。

常用的管材有无缝钢管和无缝钢管防腐内衬玻璃管两种。

氧气管道技术要点管道安装氧气管道安装前，应进行验收，确认管材、安装方式、管孔错位度、阀门和附件的选择是否符合要求，并准备好专门的工具。

在安装时切勿使用普通工具及油类润滑物，以免产生静电火花引发意外。

氧气管道应保持管道干燥，管道与环境温度、压力及流量之间的匹配度应符合要求。

管道运行氧气管道安装后，应每天对管道进行起停检查，观察是否存在管道漏氧的现象，并定期清洗呼吸器和吸氧管路，避免氧气管道污染。

在配用相应的阀门时，应根据设计要求，配合压力变化，调整出阀门工作区域。

管道维护氧气管道的维修保养是管道技术的重要内容。

氧气管道的维修保养需要人员具备一定的技能和经验。

在维护过程中，应严格遵守安全规定，勿随意拆卸或改变管路系统中的阀门及配管件。

对于氧气管道中的漏氧现象，应在维修前用易燃物体覆盖漏氧口，避免摩擦引起的静电火花。

氧气管道技术的重要性氧气管道技术的正确应用，能够有效控制氧气的传输，保证氧气供应稳定、快速和可靠。

合理的设计、科学的布局、精细的调试和严格的质量管理，可以大大降低氧气管道的漏氧率，减轻人员误操作和机器故障造成的安全风险。

本文介绍了氧气管道技术的相关内容，包括氧气管道的种类、安装、运行和维护等。

氧气管道技术的正确应用和科学管理，可以大大减少人员和设备的安全风险，保证氧气的供应和使用的稳定性和安全性。

一、交底目的为确保医用气体管道施工安全，防止安全事故的发生，特进行安全技术交底。

二、施工人员1. 参与医用气体管道施工的所有人员。

2. 施工单位安全管理人员。

三、施工内容1. 医用气体管道的安装、焊接、试压、调试等。

2. 医用气体设备的安装、调试。

四、安全注意事项1. 施工准备- 施工前，应对施工现场进行安全检查，确保现场环境安全。

- 所有施工人员必须熟悉施工图纸和施工方案，了解施工工艺和安全操作规程。

- 施工前，对施工人员进行安全教育和技能培训。

2. 管道安装- 医用气体管道采用不锈钢无缝管，氩弧焊接。

- 阀门附件采用法兰或丝扣连接。

- 管道在焊接前应使用四氯化碳进行脱脂处理（吸引管道除外）。

- 管材必须按设计图纸下料，坡口制作按GB50236-98附录C进行。

- 修磨管口使用专用砂轮片，预制安装不得用铁质工具敲击。

- 组对时不得采用强力组装，接头内壁必须齐平。

- 管道焊接时应采取防护措施，防止焊渣飞溅伤人。

3. 焊接作业- 焊工必须持有效焊工证上岗。

- 焊接作业前，应检查现场安全，清理易燃易爆物品。

- 焊接过程中，应采取防风、防雨、防尘措施。

- 焊接作业结束后，应及时清理现场，防止火灾发生。

4. 试压作业- 试压前，应对管道进行检查，确保管道无泄漏。

- 试压过程中，应派专人监护，发现异常情况立即停止试压。

- 试压结束后，应及时排放管道内余压，防止管道损坏。

5. 设备安装- 设备安装前，应检查设备质量，确保设备完好。

- 设备安装过程中，应采取防滑、防坠落措施。

- 设备调试过程中，应严格按照操作规程进行。

五、应急措施1. 发生火灾时，应立即切断电源，使用灭火器进行灭火。

2. 发生人员受伤时，应立即进行现场急救，并及时送往医院治疗。

六、交底记录1. 交底日期：____年____月____日2. 交底人：____3. 接受人：____4. 交底内容摘要：____七、备注1. 本安全技术交底适用于医用气体管道施工全过程。

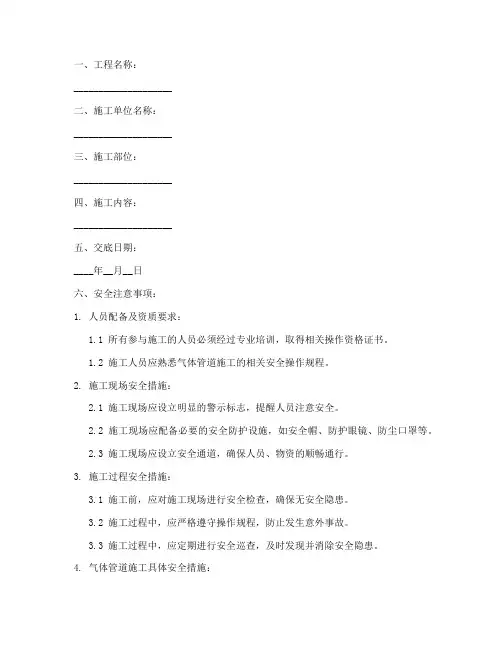

一、工程名称：____________________二、施工单位名称：____________________三、施工部位：____________________四、施工内容：____________________五、交底日期：____年__月__日六、安全注意事项：1. 人员配备及资质要求：1.1 所有参与施工的人员必须经过专业培训，取得相关操作资格证书。

1.2 施工人员应熟悉气体管道施工的相关安全操作规程。

2. 施工现场安全措施：2.1 施工现场应设立明显的警示标志，提醒人员注意安全。

2.2 施工现场应配备必要的安全防护设施，如安全帽、防护眼镜、防尘口罩等。

2.3 施工现场应设立安全通道，确保人员、物资的顺畅通行。

3. 施工过程安全措施：3.1 施工前，应对施工现场进行安全检查，确保无安全隐患。

3.2 施工过程中，应严格遵守操作规程，防止发生意外事故。

3.3 施工过程中，应定期进行安全巡查，及时发现并消除安全隐患。

4. 气体管道施工具体安全措施：4.1 施工前，应对气体管道进行严格检查，确保管道无泄漏、变形等缺陷。

4.2 施工过程中，应使用专业的气体检测仪器，实时监测气体浓度，确保施工环境安全。

4.3 施工过程中，严禁在气体管道附近进行焊接、切割等明火作业，防止发生火灾、爆炸事故。

4.4 施工过程中，应采取防静电措施，防止静电引发火灾、爆炸事故。

4.5 施工过程中，应严格按照设计要求进行管道安装，确保管道连接牢固、密封良好。

4.6 施工过程中，应使用合格的施工材料，确保施工质量。

5. 紧急事故处理：5.1 发生火灾、爆炸等紧急事故时，施工人员应立即停止作业，迅速撤离现场。

5.2 紧急事故发生后，应立即启动应急预案，采取有效措施进行救援。

5.3 紧急事故处理过程中，应确保人员安全，防止次生事故发生。

七、交底内容：1. 施工单位应向施工人员详细讲解气体管道施工的安全技术要求。

2. 施工人员应熟悉本岗位的安全操作规程，掌握应急处置措施。

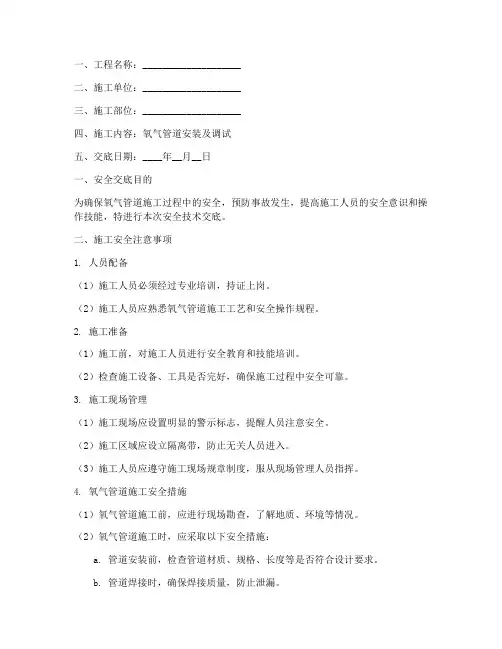

一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、施工内容：氧气管道安装及调试五、交底日期：____年__月__日一、安全交底目的为确保氧气管道施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、施工安全注意事项1. 人员配备（1）施工人员必须经过专业培训，持证上岗。

（2）施工人员应熟悉氧气管道施工工艺和安全操作规程。

2. 施工准备（1）施工前，对施工人员进行安全教育和技能培训。

（2）检查施工设备、工具是否完好，确保施工过程中安全可靠。

3. 施工现场管理（1）施工现场应设置明显的警示标志，提醒人员注意安全。

（2）施工区域应设立隔离带，防止无关人员进入。

（3）施工人员应遵守施工现场规章制度，服从现场管理人员指挥。

4. 氧气管道施工安全措施（1）氧气管道施工前，应进行现场勘查，了解地质、环境等情况。

（2）氧气管道施工时，应采取以下安全措施：a. 管道安装前，检查管道材质、规格、长度等是否符合设计要求。

b. 管道焊接时，确保焊接质量，防止泄漏。

c. 管道连接处应密封良好，防止氧气泄漏。

d. 管道施工过程中，防止氧气泄漏，确保施工现场氧气浓度符合安全标准。

e. 管道施工结束后，进行气密性试验，确保管道无泄漏。

5. 应急措施（1）氧气泄漏时，立即关闭氧气阀门，切断氧气供应。

（2）人员出现氧气中毒症状时，立即撤离现场，采取急救措施。

（3）火灾发生时，立即切断氧气供应，使用二氧化碳灭火器灭火。

三、安全技术交底内容1. 施工人员应佩戴合适的安全帽、防尘口罩、防护眼镜、防静电手套等防护用品。

2. 禁止在氧气管道附近吸烟、使用明火，防止火灾发生。

3. 禁止将氧气管道与其他管道、电线等交叉布置，确保管道安全运行。

4. 禁止在氧气管道附近堆放易燃、易爆物品，防止火灾事故。

医用气体工程施工技术交底方案一、项目概述本项目是一项医用气体工程，旨在为医疗机构提供安全可靠的医用气体供应设施。

本方案将详细介绍医用气体工程的施工技术要点和措施，确保项目施工质量和安全。

二、技术要点1.设计方案确认：根据医疗机构的需求以及相关法律法规，确认医用气体工程的设计方案，包括气体种类、管道布局、设备选型等。

2.工程准备工作：在正式施工前，需对施工场地进行勘察，确保场地的地理条件和环境是否适宜气体工程施工。

同时，还要提前购置所需的施工设备和材料。

3.管道布置：根据设计方案，进行管道的布置，合理规划管道的走向和连接方式，确保气体能够顺畅流通。

在布置过程中，需注意与其他设施的冲突及安全间距。

4.管道安装：将预制好的管道进行安装，包括管道连接、支架安装、阀门与仪表的安装等。

在安装过程中，需严格按照相关规范和标准进行操作，确保管道的牢固和密封性。

5.设备安装：医用气体工程包括气体发生设备、净化设备、储存设备等，需按照设备说明书进行安装，确保设备的稳定运行和安全使用。

6.系统验收：在工程施工完成后，对整个医用气体系统进行验收。

包括气体流量、压力、纯度等参数的测试，设备运行状态的检查，以及管道的气密性测试等，确保整个系统符合设计要求和相关标准。

7.安全措施：在施工过程中，需严格遵守安全操作规程，戴好个人防护用具，确保施工人员和周围人员的人身安全。

同时，还需制定紧急救援方案，以备突发情况发生时的应急处理。

8.质量控制：施工过程中，需对施工质量进行严格的控制，确保每个施工环节的合格率。

在施工完成后，还要对整个工程进行质量验收，确保项目交付使用的质量。

三、安全措施1.施工现场必须设置围栏，并张贴明显的施工标志，确保非施工人员无法进入。

2.在施工现场设置专门的施工通道和安全出口，保证应急疏散的顺畅。

3.施工人员必须穿戴合适的劳动保护用品，包括安全帽、防护鞋、防护手套等。

4.施工人员应经过专业培训，具备相应的操作技能和安全意识。
