包装箱封口机毕业设计说明书

封口机作业指导书一、引言封口机作业指导书的目的是为了提供详细的操作步骤和注意事项，以确保操作人员能够正确、安全地使用封口机进行封口作业。

本指导书适合于公司内部封口机操作人员，旨在规范操作流程，提高工作效率，确保产品质量。

二、设备介绍1. 封口机概述：封口机是一种用于封口包装材料的自动化设备，广泛应用于食品、医药、化妆品等行业。

2. 设备组成：封口机主要由机架、输送带、封口装置、控制系统等组成。

3. 设备特点：高效、稳定、操作简单、封口质量可靠。

三、操作步骤1. 准备工作a. 确保封口机处于停机状态，并断开电源。

b. 检查封口机各部件是否完好，如有损坏或者松动，应及时修复或者调整。

c. 检查封口机的供电电压是否符合要求，确保电源稳定。

d. 准备好封口材料，确保其质量和数量满足生产需求。

2. 启动封口机a. 将封口材料放置在机架上，并调整好封口装置的位置。

b. 连接电源并打开电源开关。

c. 按下启动按钮，封口机开始运行。

3. 进行封口作业a. 将待封口的物品放置在输送带上，并保持物品的位置稳定。

b. 将输送带上的物品送入封口装置，确保物品与封口装置的接触面均匀。

c. 封口装置开始工作，完成封口操作。

d. 封口完成后，将封口好的物品取出，并放置在指定位置。

4. 住手封口机a. 将封口机的电源开关关闭。

b. 清理封口机上的残留物和封口材料。

c. 对封口机进行日常维护和保养，包括清洁、润滑等。

四、注意事项1. 操作人员应熟悉封口机的工作原理和操作流程，严禁未经培训的人员操作封口机。

2. 在操作封口机时，应注意安全，避免手部或者其他身体部位接触封口装置。

3. 封口机操作过程中，应保持机器周围的清洁，防止杂物进入封口装置影响封口质量。

4. 长期连续操作封口机时，应注意设备的散热情况，避免过热导致设备损坏。

5. 定期对封口机进行维护和保养，包括清洁、润滑、检查电路等，确保设备的正常运行。

6. 若发现封口机存在故障或者异常情况，应即将停机并通知维修人员进行检修。

摘要目前，我国的食品包装企业大部分规模偏小，“小而全”是其主要特征之一，同时存在着不顾行业发展要求，重复生产那些成本低、工艺水平比较落后、易于制造的机械产品，行业内目前大约有1/4的企业存在低水平重复生产现象。

这是对资源的极大浪费，造成包装机械市场的混乱，阻碍行业的发展。

随着科学技术的不断发展，各种食品、水产加工品的出现，对食品包装技术和设备都提出了新的要求。

目前，食品包装机械竞争日趋激烈，未来的食品包装机械将配合产业自动化，促进包装设备总体水平提高，发展多功能、高效率、低消耗的食品包装设备。

真空包装技术起源于20世纪40年代。

自1950年聚酯、聚乙烯塑料薄膜成功地应用于商品包装以来，真空包装机便得到迅速的发展，其技术发展趋势主要体现在高生产率、自动化、单机多功能、组成生产线、采用相关新技术这5个方面。

AbstractCurrently, our country's food packaging enterprise most smaller scale, "complete" is one of the main features, exist disregard industry development requirements, repeat production cost is low, the craft level who is relatively backward, easy to manufacture mechanical products, industry within roughly a quarter of enterprise existence low-level repeating production phenomenon. This is a tremendous waste of resources, to cause confusion, packaging machinery market hampering the development of industry.Along with the science and technology unceasing development, various food, the emergence of aquatic products, food packaging technology and equipment are put forward new requirements. At present, food packaging machinery increasingly fierce competition, the future food packaging machinery industrial automation, promote will cooperate with the overall level of packaging equipment rise, development multi-function, high efficiency and low consumption of food packaging equipment.Vacuum packaging technology originated in the 1940s. Since 1950 polyester, polyethylene plastic film applied successfully in the commodity packaging, vacuum packaging machine since then obtains the rapid development, the technology development trend are mainly embodied in the high productivity, automation, LAN multi-function, composition line, adopt new technology related to these five respects.目录1. 包装机简介 (4)1.1包装机 (4)1.2流水线式整体生产包装 (4)1.3产品外围包装设备 (4)1.4包装机的分类： (4)1.5包装机故障诊断及解决方法 (6)1.6真空包装机介绍 (6)1.7自动包装机的优势 (8)1.8自动套袋包装机介绍 (8)2. 我国包装机械行业的发展与前景..............................................................错误!未定义书签。

目录1.设计任务 ............................................................................................................................ 2 2.设计说明及内容 ................................................................................................................. 32.1 设计方案 .................................................................................................................3 2.1.1 总体设计方案................................................................................................3 2.1.2 具体设计方案................................................................................................62.2 参数计算...............................................................................................................17 2.2.1 力能参数计算..............................................................................................172.2 主要零部件强度、刚度计算校核 ...........................................................................18 2.2.1 齿轮类.........................................................................................................18 2.2.2 轴 ................................................................................................................21 2.2.3 轴承 ............................................................................................................25 2.2.4 链传动设计 .................................................................................................263.心得体会 .......................................................................................................................... 28 4.参考资料 .......................................................................................................................... 29 5.附录 .................................................................................................................................30-可编辑修改-。

摘要本次课题设计的是折盖封箱机，采用两侧皮带驱动来进行折盖封箱的方案，上下封箱、经济、快速、平稳。

这种方案在技术上是相当成熟的一种，它被广泛应用于生产实际中。

这次设计的折盖封箱机，可以根据纸箱规格，手动调节宽度及高度，可单机作业，也可与自动化包装流水线配套使用。

工作时，当箱体进入工作空间后，由光电开光控制推杆使折盖机构折合箱体，当箱体运行至刀架位置时，箱体将刀架和前胶带压轮压退位，而后胶带压轮在四杆机构的作用下与前胶带压轮保持同步运动而退位，并使前面的胶带与纸箱贴合并封箱。

随着箱体前进，胶带不断地抽出封在箱体上。

当箱体的后部离开刀架时，前胶带压轮由于四杆机构的作用与后胶带压轮的运动一致，而刀架受弹簧弹力作用，复位弹起，切断胶带。

当箱体运动至离开后胶带压轮时，后胶带压轮也由于受可调弹簧回位作用而复位，使连在箱体上最后的胶带也贴在箱体上，完成后段封箱任务。

该论文详细说明了本次封箱机设计的步骤及其依据。

包括设计方案的选择、折盖机构的设计、电机的选择、工作台部件的设计、顶式部件设计和刀片的设计。

关键词：折盖封箱机；折盖机构；四杆机构；刀架部件；刀片设计AbstractThe packing box sealing machine that this subject is designed, adopt both sides belt to drive to carry on the scheme of a box, seal the box, economy, fast, steady up and down. This kind of scheme is applied to producing in reality extensively, is a quite ripe one technically. The packing box sealing machine designed this time, can regulate width and height by hand,according to the carton specification, but unit homework, can also pack the assembly line to use with automation tegether. Work, when the box into the working space, the box at the side of the toothed belts advance under friction. When run to the turret position, box blade frame and pressure roller pressure to step down before the tape, but after the knife and tape roller in the role of four-bar mechanism with a tape roller under the synchronized movement to abdicate, and to front .The tape and carton sealing paste the merger. With the advance box, tape keep out letters in the box on. When the box from the back of the blade, the first tape roller as the role of four-bar linkage with the movement of the roller after the tape line, the blade holder by a small spring elastic effect reset the bounce and cut tape. When the cabinet after the departure of tape roller sports, the post-tape roller is also adjustable spring back due to the role of the reset bit, so even the last of the tape in the cabinet are also posted on the box,and its basis. Including the choice of design, motor selection, workbench component design, component design and top-style blade design.Keywords: Sealing machine; four-bar linkage; table components; turret components; blade;目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题背景 (1)1.2 包装箱封口机的作用 (1)1.3 包装箱封口机械的分类 (2)1.4 包装箱封口机械的发展状况 (2)1.4.1 国外包装箱封口机械的发展状况 (2)1.4.2 国内包装箱封口机械的发展状况 (4)第2章总体方案的设计 (6)2.1 毕业设计任务书及设计参数 (6)2.1.1 技术参数 (6)2.1.2 设计目的 (6)2.1.3 设计的内容 (6)2.1.4 设计任务 (6)2.1.5 基本要求 (7)2.1.6 注意事项 (7)2.2 机构选型原则 (7)2.3 传动装置方案论证 (8)2.3.1 选择原则 (8)2.3.2 液压传动的优缺点.............................................................. 错误！未定义书签。

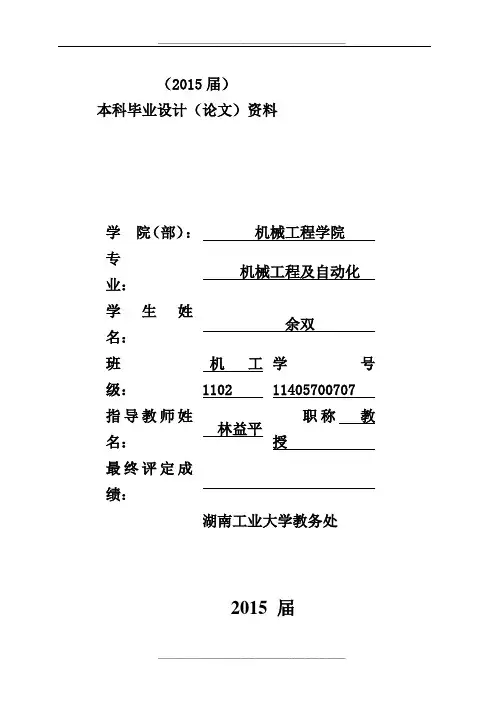

（2015届）本科毕业设计（论文）资料2015 届本科毕业设计（论文）资料第一部分本科毕业设计（论文）（2015届）本科毕业设计（论文）2015年5月学 院（部）： 机械工程学院 专 业： 机械工程及自动化 学 生 姓 名： 余双 班 级： 机工1102 学号11405700707 指导教师姓名： 林益平 职称 教授 最终评定成绩湖南工业大学本科毕业论文（设计）诚信声明本人郑重声明：所呈交的毕业论文（设计），题目《方便袋封口机的设计》是本人在指导教师的指导下，进行研究工作所取得的成果。

对本文的研究作出重要贡献的个人和集体，均已在文章以明确方式注明。

除此之外，本论文（设计）不包含任何其他个人或集体已经发表或撰写过的作品成果。

本人完全意识到本声明应承担的责任。

作者签名：日期：年月日摘要本文要求设计一个连续式的方便袋封口机，本文是以相似类型的封口机作为参考，同时讨论了各种各样的封口机的封口方法,同时分析各种封口方式的优缺点，最后重点对封口机构和曲柄滑块机构进行研究和设计。

方便袋封口机主要由封口机构、供料机构、曲柄滑块机构和切断机构组成。

原料被安放在料辊上，经过托辊引导到封口机构，由封口机构对原料完成封口的工作，最后通过切断装置的切断，使原料分离为完整独立的方便袋个体。

这种封口方法在技术上已经是比较成熟的一种了，它已经被广泛应用于实际的生产中。

这次设计的方便袋封口机，可以根据选择的原料的具体规格，手动调节宽度，自动调节制袋速度。

一般适合于单机作业。

本文对方便袋封口机的工作原理、结构等做了适当的分析、说明和优化，并且在现有方便袋封口机的基础上进行一系列的设计，设计出一套可行的方案同时对封口机各部分装置和机构的设计选择，以及封口机传动系统的参数进行了相关的设计计算，最后使用绘图软件画出方便袋封口机主要的工程图。

关键词：封口机，封口机构，切断机构，曲柄滑块机构_____________________________________________ABSTRACTThis paper we need design a continuous convenient bag sealing machine. .this paper has used a similar sealing machine as a reference,and discusses the sealing method for many sealing machine, and distinguish the good sealing method from the various sealing methods, and at last focus on the research and design of the hot sealing mechanism and crank slider mechanism.This machine is mainly made up of the horizontal hot sealing mechanism which seal the border of the bags, the feeding mechanism which supply the materials、the crank slider mechanism and the cutting mechanism. Sealing materials are put in the roll barrel, through the carrier roller guide to sealing mechanism, then the cutting mechanism cut the materials, so that the separation for the complete convenient bag of individual.This kind of scheme is applied to producing in reality extensively, is a quite ripe one technically. The bag sealing machine designed this time, can regulate width by hand,according to the sealing materials standard,which usually used in unit homework.This paper makes analysis and description of the working principle, sealing machine structure, and machine design based on the existing sealing, designed for a set of feasible solutions and calculates the parameter of the transmission system,at last，using the drafting software to draw the homologous engineering drawings.Keywords:sealing machine,sealing mechanism,cutting mechanism,crank slider mechanism目录第1章绪论1.1 热压式封口机的概述塑料袋封口机广泛应用于工厂、商店、零售部门，服务性行业及科研军工部门等各行业，在我国的发展脚步也是非常稳健。

封口机作业指导书一、引言封口机是一种用于密封包装袋的设备，广泛应用于食品、医药、化妆品等行业。

为了确保操作人员能够正确、安全地使用封口机，特编写本作业指导书。

本指导书将详细介绍封口机的使用方法、注意事项以及常见故障排除方法，以帮助操作人员顺利完成工作。

二、封口机的使用方法1. 准备工作在使用封口机之前，需要进行以下准备工作：- 检查封口机的电源线是否接地良好，并确保电源开关处于关闭状态。

- 检查封口机的压力调节器，确保压力调节器的压力设定值适合所需的封口压力。

- 检查封口机的传动系统，确保传动部件的润滑情况良好。

2. 封口操作步骤按照以下步骤操作封口机：- 打开电源开关，确保封口机处于工作状态。

- 调节封口机的温度控制器，根据袋子的材质和厚度，选择适当的温度。

- 将袋子放置在封口机的封口口，确保袋子的封口位置正确。

- 按下封口机的启动按钮，封口机将自动完成封口过程。

- 检查封口效果，确保袋子被完全封口。

- 关闭电源开关，结束封口操作。

三、封口机的注意事项在使用封口机时，需要注意以下事项：1. 安全操作- 操作人员应穿戴适当的工作服和安全鞋，并戴上防护手套和护目镜。

- 在操作封口机时，不要将手指、手臂或其他物体靠近封口口，以免发生意外伤害。

- 在清洁和维护封口机时，应先断开电源，并等待封口机冷却后再进行操作。

2. 温度控制- 根据袋子的材质和厚度，选择适当的温度。

温度过高会导致袋子烧焦，温度过低则无法达到理想的封口效果。

- 在调节温度时，应缓慢调节，逐渐接近所需温度，避免温度突然变化。

3. 维护保养- 定期清洁封口机的封口口和传动部件，以确保封口机的正常运行。

- 检查封口机的润滑情况，根据需要添加适量的润滑油。

- 定期检查封口机的电源线和电气部件，确保其正常工作。

四、常见故障排除方法在使用封口机过程中，可能会遇到一些常见故障，以下是一些常见故障的排除方法：1. 封口效果不理想- 检查温度控制器的设定值是否正确，适当调整温度。

目录1.设计任务 (2)2.设计说明及内容 (4)2.1设计方案 (4)2.1.1总体设计方案 (4)2.1.2具体设计方案 (7)2.2 参数计算 (18)2.2.1力能参数计算 (18)2.2主要零部件强度、刚度计算校核 (20)2.2.1齿轮类 (20)2.2.2轴 (24)2.2.3轴承 (28)2.2.4链传动设计 (30)3.心得体会 (32)4.参考资料 (34)5.附录 (35)1.设计任务1、绘制结构图1张2、绘制部装图1张3、绘制零件图CAD 4张( 包括: 轴, 双联齿轮, 齿轮, 变距螺杆)4、设计说明书1份设备主要技术参数:轧制产品规格: 100ml玻璃瓶包装制品轧制速度: 200瓶/分钟轧制圈数: 5圈进瓶螺杆推送扭矩: 10N.m单头轧刀最大轧制力矩: 10N.m压瓶头最大下压力50N~60N进、出瓶拨盘最大输出扭矩20N.m轧制拨盘最大输出扭矩: 80N.m轧头转速: 140转/分钟有效轧制区间角度: 180°(凸轮下限停止角)2.设计说明及内容2.1设计方案2.1.1总体设计方案瓶塞——32-A1丁基胶塞规格型号: 32-A1产品材质: 丁基橡胶是否免洗: 免洗冠部直径: 30.8±0.3(mm)冠部厚度: 5.0±0.2(mm)塞部直径: 24.2±0.2 (mm)总高度: 16.0±0.3 (mm)适用药剂: 粉针水针适用玻瓶: 国产、进口50ml以上管制瓶适用范围: 制药行业抗生素粉针的包装瓶盖——输液注射剂玻璃瓶用铝塑组合盖产品编号: 32-ZB产品型号: 32-ZB-01产品材质: 聚丙烯PP/合金铝8011塑料件外直径: 35.4mm± 0.25铝件外直径: 33.0mm± 0.25铝件内直径: 32.3mm± 0.2铝塑盖总高度: 14.5mm± 0.3匹配丁基胶塞: 32-A-01、 32-A1-01设计对应的玻璃瓶尺寸为100ml, 具体参数如下图所示所设计的封口机对应的传动系统图如下:。

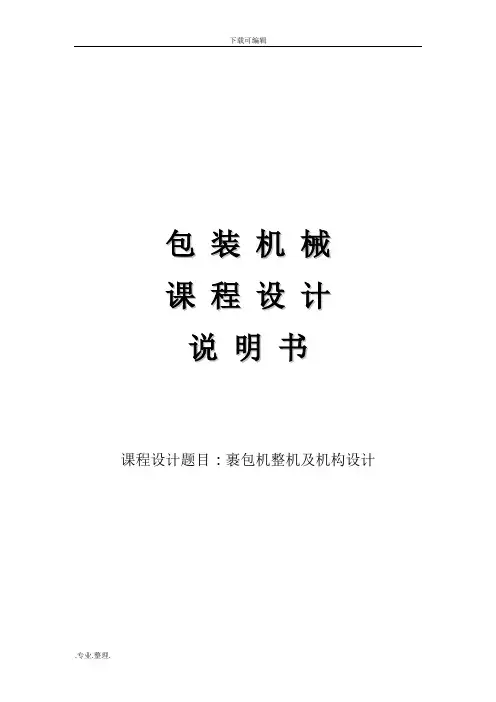

包装机械课程设计说明书课程设计题目：裹包机整机及机构设计姓名：白云鹏陈越陈正旺杜骄琪学号：130212专业：机械设计制造及其自动化完成日期：目录(一)设计任务----------------------------3(二)设计目的----------------------------3(三)裹包机工作原理----------------------------4(四)裹包机用途特点----------------------------4(五)裹包机传动系统图-------------------------6(六)设计计算过程----------------------------4(七)运动循环图----------------------------4(八)主要执行机构----------------------------4(九)设计参考文献目录-------------------------4机械课程设计说明书(一) 设计任务设计一裹包机整机及机构设计装置。

已知最大裹紧力F=60kgf，电源：220V,50Hz，最大功率：0.85Kw，裹包PP带宽度：9mm，裹包PP带厚度0.6.mm，裹包尺寸：100mm×200mm,整机尺寸：≤1000（L）mm×1000（W）mm×1000（H）mm。

技术参数表1 常用机械传动效率表2 常用机械传动比范围(二) 设计目的通过本课程设计将学过的基础理论知识进行综合应用，培养结构设计，计算能力，熟悉一般的机械装置设计过程。

⑴掌握常用包装机械总体设计方法、原则、思路及机械零件（机构）的设计方法，并具备一定的独立设计能力。

⑵理解选定包装机械的工作原理、结构组成及实现的相应机构。

⑶综合运用所学的相关知识，提高综合运用各种知识的能力(三) 裹包机工作原理缠绕机械工作原理是将被缠绕物体放置于转盘中央，启动转盘电机转动，自然地带动转盘转动，使物体实现了外围的缠绕膜机。
