液压系统建模和仿真SimHydraulics－－液压系统建模和仿真SimHydraulics是液压传动和控制系统的建模和仿真工具，扩展了Simulink?的功能。
使用这个工具可以建立起含有液压和机械元件的物理网络模型，可用于跨专业领域系统的建模。
SimHydraulics提供了构成液压系统的元器件模块库，库中也包括了用于构造其它元件的基本元素模块。
SimHydraulics适用于汽车，航空，国防和工业装备等领域中的各种应用，例如自动变速器，舵面操纵系统和重载驱动装置的建模分析。
SimHydraulics同SimMechanics，SimDriveline和SimPowerSystems一同使用，能够支持对复杂机液系统和电液系统的建模，以分析他们相互交联的影响。
主要功能液压和液压机械系统的物理建模环境超过75个液压和机械元器件模型，包括泵，阀，蓄能器和管路基本液压构造元素库，还有基本机械和运算单元可定制的常用液压流体工作介质SimHydraulics可在Simulink下建立液压系统回路的网络模型，模型表达基于ISO1219流体传动系统标准，并且建立的模型可以同机械和控制器模型相结合。
机械液压和液压系统网络建模使用SimHydraulics可以建立起完整的液压系统模型，过程如同组建一个真实的物理系统。
SimHydraulics使用物理网络方式构建模型：每个建模模块对应真实的液压元器件，诸如油泵，液压马达和控制阀；元件模块之间以代表动力传输管路的线条连接。
这样，就可以通过直接描述物理构成搭建模型，而不是从基本的数学方程做起。
SimHydraulics库提供了75个以上的流体和液压机械元件，包括油泵，油缸，蓄能器，液压管路和一维机构单元，大部分商品化元器件都可以找到对应模型。
SimHydraulics的模型符号符合ISO1219流体动力系统标准，SimHydraulics可以自动从模型原理图综合出描述系统行为特征的方程组。
液压系统动态性能仿真研究液压系统是一种非常重要的动力传输装置，其广泛应用于工业、航空、军事、汽车等领域。
为了使液压系统具有更好的工作效率和性能表现，需要进行动态性能仿真研究。
本篇文章将介绍液压系统动态性能仿真的基本原理及其在实际应用中的优点和实践操作。
第一章：液压系统动态性能仿真的基本原理液压系统是一种能量传递系统，能够将液体作为介质传递能量，并实现机械工作的过程。
液压系统的动态性能表现是指系统在工作过程中所表现出的动态特性，包括各种参数的变化规律、动态响应性能、运动稳定性以及控制特性等等。
液压系统动态性能仿真技术是应用计算机数值模拟、数学建模和仿真技术，对液压系统的工作过程进行模拟和再现，以便在实际应用中解决液压系统的动态性能问题。
其中，数值模拟就是指通过计算机软件对液压系统的建模和仿真，以便更精确地模拟液压系统的动态特性。
液压系统动态性能仿真的基本原理包括如下两个方面：1.数值模拟：利用计算机仿真软件，结合液压系统的实际情况，建立数学模型，并进行数值模拟计算，获得系统在不同工作条件下的动态特性。
2.动态特性分析：通过仿真计算获得系统在不同工作条件下的动态特性，在此基础上进行分析其动态特性，找出问题，并提出改善或优化方案。
第二章：液压系统动态性能仿真的优点液压系统动态性能仿真技术的应用，有以下几个优点：1.提高系统设计思路：通过系统仿真，可以得出不同工况下系统参数之间的关系，以及对系统性能的影响。
这些分析结果可以引导液压系统的设计方向，并帮助设计师更快速、准确地完成系统设计。
2.优化设计方案：通过仿真得到的系统性能数据，可以对系统进行优化设计，以实现更好的性能和效益。
在模拟分析的过程中，可以建立多种方案，通过对比不同方案的性能数据，确定最优的方案。
3.缩短研发周期：液压系统动态性能仿真技术可以帮助在设计和研发阶段确定更好的系统方案，避免在试验中浪费时间和资源，从而加速研发进度，缩短研发周期。
4.降低生产成本：通过仿真分析，可以较早地找出系统设计中的问题和缺陷，从而更快速地进行改进。

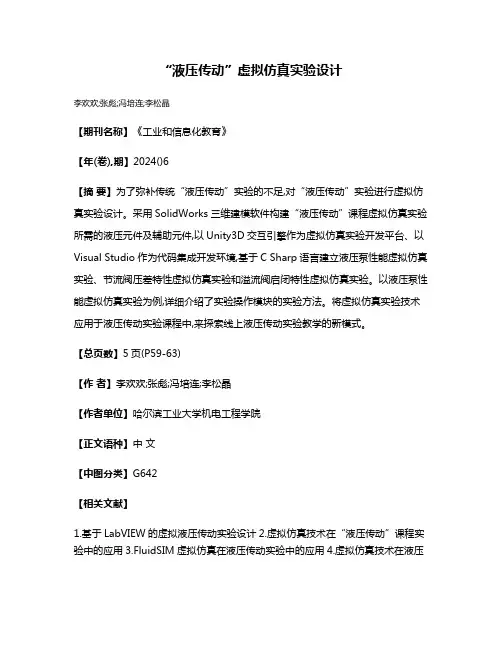

“液压传动”虚拟仿真实验设计
李欢欢;张彪;冯培连;李松晶
【期刊名称】《工业和信息化教育》
【年(卷),期】2024()6
【摘要】为了弥补传统“液压传动”实验的不足,对“液压传动”实验进行虚拟仿真实验设计。
采用SolidWorks三维建模软件构建“液压传动”课程虚拟仿真实验所需的液压元件及辅助元件,以Unity3D交互引擎作为虚拟仿真实验开发平台、以Visual Studio作为代码集成开发环境,基于C Sharp语言建立液压泵性能虚拟仿真实验、节流阀压差特性虚拟仿真实验和溢流阀启闭特性虚拟仿真实验。
以液压泵性能虚拟仿真实验为例,详细介绍了实验操作模块的实验方法。
将虚拟仿真实验技术应用于液压传动实验课程中,来探索线上液压传动实验教学的新模式。
【总页数】5页(P59-63)
【作者】李欢欢;张彪;冯培连;李松晶
【作者单位】哈尔滨工业大学机电工程学院
【正文语种】中文
【中图分类】G642
【相关文献】
1.基于LabVIEW的虚拟液压传动实验设计
2.虚拟仿真技术在“液压传动”课程实验中的应用
3.FluidSIM虚拟仿真在液压传动实验中的应用
4.虚拟仿真技术在液压
与气压传动课程教学中的应用探讨5.液压传动系统设计与空化优化虚拟仿真实验教学体系构建
因版权原因，仅展示原文概要，查看原文内容请购买。

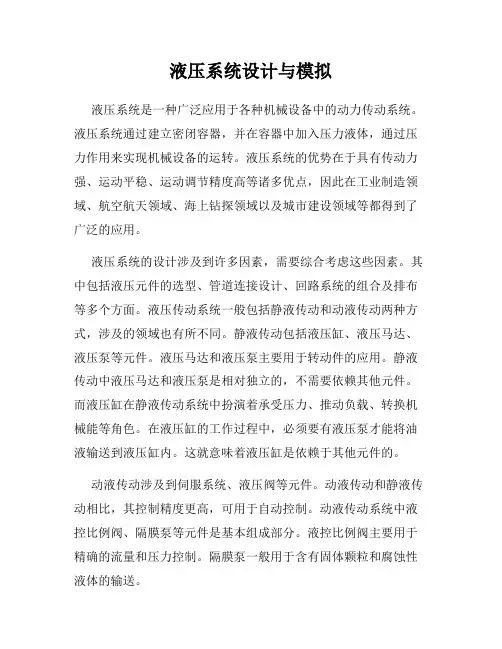

液压系统设计与模拟液压系统是一种广泛应用于各种机械设备中的动力传动系统。
液压系统通过建立密闭容器，并在容器中加入压力液体，通过压力作用来实现机械设备的运转。
液压系统的优势在于具有传动力强、运动平稳、运动调节精度高等诸多优点，因此在工业制造领域、航空航天领域、海上钻探领域以及城市建设领域等都得到了广泛的应用。
液压系统的设计涉及到许多因素，需要综合考虑这些因素。
其中包括液压元件的选型、管道连接设计、回路系统的组合及排布等多个方面。
液压传动系统一般包括静液传动和动液传动两种方式，涉及的领域也有所不同。
静液传动包括液压缸、液压马达、液压泵等元件。
液压马达和液压泵主要用于转动件的应用。
静液传动中液压马达和液压泵是相对独立的，不需要依赖其他元件。
而液压缸在静液传动系统中扮演着承受压力、推动负载、转换机械能等角色。
在液压缸的工作过程中，必须要有液压泵才能将油液输送到液压缸内。
这就意味着液压缸是依赖于其他元件的。
动液传动涉及到伺服系统、液压阀等元件。
动液传动和静液传动相比，其控制精度更高，可用于自动控制。
动液传动系统中液控比例阀、隔膜泵等元件是基本组成部分。
液控比例阀主要用于精确的流量和压力控制。
隔膜泵一般用于含有固体颗粒和腐蚀性液体的输送。
在液压系统的设计中，考虑因素还包括：造价、体积、重量、可靠性、安全性等。
极限工况、环境温度和压力、流量、运动速度等也应该被考虑。
在真实的液压系统中，可以预期受到各种负载和其他力的影响，以及由温度和压力变化带来的误差。
另外，正确的设计和维护可以防止流体泄漏和流体锁定，提高液压系统的性能和可靠性。
液压系统的模拟是设计液压系统的重要方法之一。
考虑到液压系统中各种因素，的确不可能得到精确解析解。
因此，利用计算机建立液压系统模型，以便于准确分析、优化设计和预测性能，已经成为设计师们的选择。
软件仿真技术已成为设计液压系统必不可少的工具，可以在设计的早期阶段进行系统性分析和加以改进，以确保系统的最优设计。
认识液压传动系统液压传动系统是一种广泛应用于各种机械和设备中的传动方式，它以其高效、可靠、灵活的特点，被广泛应用于工业、农业、军事等领域。
本文将介绍液压传动系统的基本原理、组成、优点以及应用。
一、液压传动系统的基本原理液压传动系统是一种利用液体压力能进行动力传递的系统。
它主要由液压泵、液压缸、液压阀、液压管路等组成。
液压泵将机械能转化为液体压力能，液压缸则将液体压力能转化为机械能。
在液压系统中，液体压力的大小取决于液压泵的压力和液压缸的面积。
二、液压传动系统的组成1、液压泵：是液压传动系统的心脏，它可以将机械能转化为液体压力能。
2、液压缸：是液压传动系统的执行元件，它可以将液体压力能转化为机械能。
3、液压阀：是液压传动系统的控制元件，它控制液体的流量和压力。
4、液压管路：是连接液压泵、液压缸和液压阀的管道，它确保液体在系统中顺畅流动。
三、液压传动系统的优点1、高效：液压传动系统的效率通常比传统机械传动系统高。
2、可靠：液压传动系统的元件耐磨性好，寿命长，因此具有较高的可靠性。
3、灵活：液压传动系统的控制精度高，响应速度快，可以适应各种复杂的应用。
4、经济：在某些应用中，液压传动系统的成本低于传统机械传动系统。
四、液压传动系统的应用1、工业领域：在工业领域，液压传动系统被广泛应用于各种机床、塑料机、压机等设备中。
2、农业领域：在农业领域，液压传动系统被广泛应用于拖拉机、收割机等农用机械中。
3、军事领域：在军事领域，液压传动系统被广泛应用于各种军事装备中，如坦克、装甲车等。
4、其他领域：在建筑、航空等领域，液压传动系统也有着广泛的应用。
液压传动系统以其高效、可靠、灵活和经济的特点，被广泛应用于各个领域。
随着科技的不断发展，液压传动系统的性能和可靠性将进一步提高，其应用前景将更加广阔。
钻孔组合机床是一种高效、精准的机床设备，广泛应用于机械、汽车、航空等领域。
其液压传动和电气控制系统是机床的核心部分，对于机床的性能、稳定性和精度起到至关重要的作用。
液压系统仿真与优化设计液压系统是工业中常用的一种能源转换系统，具有高效、可靠、精度高的特点。
然而，为了保证系统的高效性和可靠性，设计师们需要进行大量的设计与试验，这种方法显然不够经济和高效。
因此，液压系统仿真与优化设计的需求逐渐增大。
本文将介绍如何利用现代仿真技术进行液压系统的优化设计。
一、液压系统的基本原理液压系统是一种利用液体传递压力和动能来实现力、速度、位置等特定功能的系统。
液压系统由主机、执行器、液体、控制元件以及管路等组成。
液压系统的优点是可以实现功率方向和角度的转换，从而实现各种工作机构的协调配合。
液压系统的质量和性能关系到整个机械系统的安全稳定、能源利用效率和环境保护等因素，因此必须进行优化设计。
二、液压系统仿真的原理和方法液压系统的仿真是通过软件工具模拟液压系统在不同工作状态下的行为和性能。
仿真模型一般由系统组件和系统控制器两部分组成。
其中系统组件包括液压元件、工作机构以及管路等；系统控制器包括信号处理器、控制算法等。
一般情况下，利用MATLAB/Simulink等软件工具进行仿真模型的构建和仿真过程的实现是非常便捷的方法，能够大大提高仿真效率。
在仿真过程中，必须对系统参数、模型精度等进行合理的选择和调整，以使得仿真结果能够准确反映实际系统性能。
三、液压系统仿真的应用1、机器人及其控制系统的设计机器人是一类典型的应用液压系统的行业。
液压系统的使用可以使机器人运动更加平滑、精确和稳定。
通过液压系统仿真技术可以进行机器人运动方向、速度等参数控制的设计和试验。
此外，在机器人的运动轨迹规划和运动控制算法的优化等方面，液压系统仿真也发挥了重要作用。
2、航空航天领域的设备设计液压系统在航空航天领域中也有着广泛应用。
通过仿真可以模拟不同燃料、不同环境下的设备行为和性能，预测和分析设备的寿命和故障。
此外，仿真还可以在实际使用之前进行设备的性能验证和优化，避免了不必要的损失和风险。
3、车辆制造及安全性能设计液压系统的应用在车辆制造中已得到广泛应用，例如液压助力转向系统、液压制动系统等。

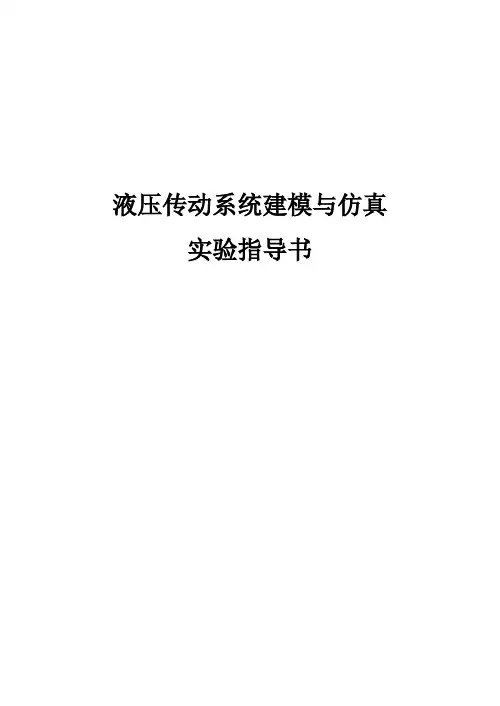

液压传动系统建模与仿真实验指导书一、液压传动系统建模与仿真实验1．实验目的学习搭建液压基本回路的方法。
常用基本回路是用液压元件组成并能完成特定功能的典型回路，对于任何一种液压系统，不论其复杂程度如何，实际上都是由一些液压基本回路组成的。
熟悉这些基本回路，对于了解整个液压系统会有较大的帮助。
2．实验内容2.1学习并掌握FluidSIM-H软件的基本使用方法；2.2搭建液控单向阀的双向锁紧回路；多缸工作控制回路2.3组合机床动力滑台液压系统仿真。
3．实验报告内容实验报告内容包括：实验目的、实验内容、实验设备(填“计算机、FluidSIM-H 软件”)、绘制实验基本回路和系统的结构原理图，并简述工作原理四项内容。
附录：1、FuidSIM软件介绍FluidSIM软件由德国Festo公司Didactic 教学部门和Paderborn大学联合开发，是专门用于液压与气压传动的教学软件，FuidSIM软件分两个软件，其中FluidSIM-H用于液压传动教学，而FluidSIM-P用于气压传动教学。
FluidSIM软件的主要特征是1）CAD功能和仿真功能紧密联系在一起。
FluidSIM软件符合DIN电气—液压（气压）回路图绘制标准，CAD功能是专门针对流体而特殊设计的，例如在绘图过程中，FluidSIM软件将检查各元件之间连接是否可行。
最重要的是可对基于元件物理模型的回路图进行实际仿真，并有元件的状态图显示，这样就使回路图绘制和相应液压（气压）系统仿真相一致，从而能够在设计完回路后，验证设计的正确性，并演示回路动作过程。
2）系统学习的概念。
FluidSIM软件可用来自学、教学和多媒体教学液压（气压）技术知识。
液压（气压）元件可以通过文本说明、图形以及介绍其工作原理的动画来描述；各种练习和教学影片讲授了重要回路和液压（气压）元件的使用方法。
3）可设计和液压气动回路相配套的电气控制回路。
弥补了以前液压与气动教学中，学生只见液压（气压）回路不见电气回路，从而不明白各种开关和阀动作过程的弊病。
