saber仿真实例

  • 格式：pdf
  • 大小：345.14 KB
  • 文档页数：5

•今天开始,为大家介绍一个开关电源仿真的实例.由于开关电源具有很强的非线性,并且经常是双环乃至多环反馈,因此无论用哪种仿真工具,对其进行仿真分析都是一件很困难的事情,相信用Saber进行开关电源分析的网友,也有过类似的经验.这个仿真实例中使用了TI的UC3844做为控制器,实现一个反激电路.验证电路源于TI公司的UC3844数据手册(data sheet)第七页所提供的反激变换器设计电路,如下图所示:
•在SaberSketch根据对该原理图进行适当修改,具体修改情况如下:
1.输出由双路±12V/0.3A的负载改为24V/0.6A负载.
2.输出滤波电容C12/C13由2200u改为141u.C11由4700u改为3000u
3.去掉负载绕组供电的复杂滤波网络,改为RC充电模式,其中R=10,C=C2=100u.
4.将输出部分的滤波器由π型改为电容直接滤波.
5.去掉MOSFET(UFN833)的缓冲电路(SNUBBER).
6.对部分Saber中没有模型的器件进行替换:
a.POWER MOSFET UFN833->mtp4n80e
b.Current Sense R10=0.33->R10=0.55
c.Output Rectifier USD945->mbr2545ct UFS1002->ues704
d.T1采用xfrl3template使用电感量控制变比,L1=1m,L2=10.7u,L3=216.7u,L4=66.9u.在完成以上修改后,在各种负载条件下,对该电路进行仿真分析.
测试条件:
Vacin=117V,
Vout=5V/4A(Rload=1.25)
Vout=24V/0.6A(Rload=40)
分析结果如下:
•如上图所示,额定负载情况下输出频率为:FOSC=39.383KHz,占空比D=0.26761,输入直流电压Vdc=144.31V.将上面两张图的测量结果带入反激电源的基本计算公式可以得到:
Vo(24V)=Vin×(N2/N1)×D/(1-D)
=144.31×Sqrt(1m/216.7u)×0.267/(1-0.267)
≈24.5V
Vo(5V)=Vin×(N2/N1)×D/(1-D)
=144.31×Sqrt(1m/10.7u)×0.267/(1-0.267)
≈5.45V
考虑负边整流二级管压降等因素,计算与测量结果基本相符.。

合集下载

saber下MOSFET驱动仿真实例

saber下MOSFET驱动仿真实例

saber下MOSFET驱动仿真实例
设计中，根据IXYS 公司IXFN50N80Q2 芯片手册中提供的ID-VDS，ID-
VGS 和Cap-VDS 等特性曲线及相关参数，利用saber 提供的Model Architect 菜
单下Power MOSFET Tool 建立IXFN50N80Q2 仿真模型，图5-1 所示MOSFET DC Characteristics 设置，图5-2 所示MOSFET Capacitance Characteristics 设置，Body Diode 参数采用默认设置。

首先验证Rg、Vgs、Vds 关系，仿真电路如图
这里电路中加入了一定的电感Lg，仿真电路寄生电感，取值是
0.05uH，有没有什么依据?我当时是想导线计算电感的时候好像是要加上
0.05u，就放了个0.05u。

仿真过程是，Rg 分别取1 欧姆，到10 欧姆，到100 欧姆。

验证Rg 取
值对驱动波形Vgs 和开关导通特性Vds 影响。

结果如下图：
可以看出，不同Rg 阻值对MOSFET IXFN50N80Q2 的影响。

设计中，
取Rg=10，取Rg=1，担心过冲击穿Vgs，取100，上升沿速度太慢，不满足高
速应用。

下边讨论MOSFET 串联问题。

仿真电路如图：仿真电路中两路驱动，
只有Rg 参数不一致，其他均一致。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

推挽电路 Saber 仿真实例

推挽电路 Saber 仿真实例

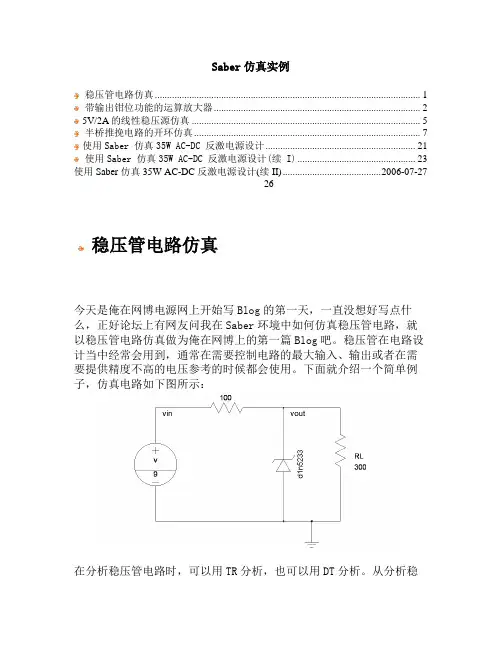

Saber仿真实例稳压管电路仿真 (1)带输出钳位功能的运算放大器 (2)5V/2A的线性稳压源仿真 (5)半桥推挽电路的开环仿真 (7)使用Saber 仿真35W AC-DC 反激电源设计 (21)使用Saber 仿真35W AC-DC 反激电源设计(续 I) (23)使用Saber 仿真35W AC-DC 反激电源设计(续 II) ........................................ 2006-07-2726稳压管电路仿真今天是俺在网博电源网上开始写Blog的第一天，一直没想好写点什么，正好论坛上有网友问我在Saber环境中如何仿真稳压管电路，就以稳压管电路仿真做为俺在网博上的第一篇Blog吧。

稳压管在电路设计当中经常会用到，通常在需要控制电路的最大输入、输出或者在需要提供精度不高的电压参考的时候都会使用。

下面就介绍一个简单例子，仿真电路如下图所示：在分析稳压管电路时，可以用TR分析，也可以用DT分析。

从分析稳压电路特性的角度看，DT分析更为直观，它可以直接得到稳压电路输出与输入之间的关系。

因此对上面的电路执行DT分析，扫描输入电压从9V到15V，步长为0.1V，分析结果如下图所示：从图中可以看到，输入电压在9～15V变化，输出基本稳定在6V。

需要注意的是，由于Saber仿真软件中的电源都是理想电源，其输出阻抗为零，因此不能直接将电源和稳压管相连接，如果直接连接，稳压管将无法发挥作用，因为理想电源能够输出足以超出稳压管工作范围的电流。

带输出钳位功能的运算放大器运算放大器在电路设计中很常用,在Saber软件中提供了8个运放模板和大量的运放器件模型,因此利用Saber软件可以很方便的完成各种运方电路的仿真验证工作.如下图所示的由lm258构成的反向放大器电路, 其放大倍数是5,稳压二极管1N5233用于钳位输出电压.真结果如下图所示:从仿真结果可以看出,当输入电压超出一定范围时, 输出电压被钳位. 输出上限时6.5V, 下限是-6.5V. 电路的放大倍数A=-5.注意:1. lm258n_3 是Saber中模型的名字, _3代表了该模型是基于第三级运算放大器模板建立的.2. Saber软件中二极管器件级模型的名字头上都带字母d, 所以d1n5233a代表1n5233的模型.5V/2A的线性稳压源仿真下图所示的电路利用78L05+TIP33C完成了对78L05集成稳压器的扩展，实现5V/2A的输出能力。

Saber仿真电源案例详解

Saber仿真电源案例详解


file://E:\设计相关\saber专辑\Saber Power.htm
2006-3-19
Saber Power
页码，3/5
电源变压器设计的三种解决方案：
·器件模型法：Saber软件自带大量的变压器模型，以适应不同的磁心材料 (如3c2、3c6、3c8 等)、
磁心形状 (如EC、EP、EI、POT、SQUARE、TOROID、UI、UU、ETD等) 以及线圈的不同端口数目。
协同仿真功能:
Saber 的协同仿真器将 Saber 的混合信号分析同 Mentor Graphics 公司 ModelSim、Mo delSim/PLUS 或 Cadence 的 Verilog-XL 的纯数字仿真能力结合起来。这个接口使得 Avant! 的 Saber 仿真器拥有同其它设计环境中用的工业标准 VHDL 及 Verilog 仿真器协同仿真的优势。 这些设计环境包括 Avant!的 SaberSketch、Mentor Graphics、Cadence 和 Innoveda 等。 仿真输出的结果在 SaberScope 波形分析器中按时间排列起来，这使你更容易观察并对照模拟及 数字信号的数据。
模拟/数字边界的接口：
Saber 混合仿真产品在模拟/数字边界应用了 Avant!特殊的 Hypermodel 接口模型来使设计 的数字部分在数模接口处有着正确的电路特性。Hypermodel 是在网表产生时自动加到设计中去 的，使得同模拟器件相连的数字管脚具有精确的模拟电路仿真特性。对于 TTL，CMOS，ECL 等 各种不同工艺的标准逻辑管脚，Saber 提供给您至少 3500 多种 Hypermodel。这些 Hypermo del 可以被修改来同用户自定义的数字特性相匹配。Hypermodel 都是用 MAST 语言来完成的(而 不象其竞争产品一样将数模接口写死在设计中)，这就意味着如果库中不存在，你可以创建自己的 Hypermodel 库。
saber调用外部C程序仿真

saber调用外部C程序仿真

saber调用外部C程序仿真saber调用外部C程序仿真作者 : 陈锋使用saber调用外部C程序共有三步：1. 用MAST语言编写一个template，其实就是一个saber和外部程序的接口。

可以用记事本编写，保存成*.sin文件2. 在saber中新建一个symbol，跟上面的template建立连接，以后仿真的时候用的就是这个symbol。

保存成*.ai_sym3. 用VC编写一个算法，并生成动态链接库*.dll下面具体介绍上面三步：举一个例子：做一个2倍器，就是输出是输入信号的2倍。

算法在C程序里，template是接口，这个例子中是单值传输，多值传输的时候会有不同，后面介绍。

1. 先编写一个template#MAST语言中注释用“#”符号，不是“//”element template xjtu in1 out1 = k #template是声明字不可缺，xjtu是这个模块名input nu in1 #in1 是输入，out1是输出，换行不用“；”output nu out1number k = 1{foreign number PWM() #外部程序声明，单值传输要number 后面还要括号out1 = PWM(k*in1) #程序调用很随意，单值传输可以直接给输出调用}写完后，保存成xjtu.sin #文件名要和模块名一致2. saber中建一个symbolnew->symboltools->drawing tolls画一个symbol属性里面添加一项primitive 名字就用刚才template的名字xjtu，saber就会自动为这两个建立连接完成之后保存为xjtu.ai_sym3.用VC建一个动态连接库的工程头文件加三个#include#include#include "saberApi.h" /* Specify the complete path here to"/include/saberApi.h" */saberApi.h 这个头文件到saber文件夹里去找后面一定要加下面一段，直接照抄，不要多也不能少。
