平板太阳能热水器安装方法

平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。

安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。

安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。

5.水箱的出水口与进水口要安装活结，便于日后维护。

6.正确使用减压阀。

7.正确安装使用伴热带。

8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。

9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。

10.安装角度以不小于30°为宜。

安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。

确认集热器的出水方向是否符合安装需求。

2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。

2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。

支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。

2.3.确认太阳能集热器的出水方向是否在水箱一侧。

2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。

3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。

3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。

3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。

太阳能热水器安装施工技术、工艺1、工艺流程安装准备→支座架安装→热水器设备组装→配水管路安装→管路系统试压→管路系统冲洗或吹洗→温控仪表安装→管道防腐→系统调试运行（1)安装准备：1）根据设计要求开箱核对热水器的规格型号是否正确,配件是否齐全。

2）清理现场，画线定位。

（2)支座架安装:支座架制作安装，应根据设计详图配制,一般为成品现场组装。

其支座架地脚盘安装应符合设计要求。

（3)热水器设备组装：1）管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用,倾斜安装.集热器玻璃安装宜顺水搭接或框式连接。

2)集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15℃。

3）集热器安装倾角:最佳倾角应根据使用季节和当地纬度确定。

A）在春、夏、秋三季使用时，倾角设备采用当地纬度.B）仅在夏季使用时，倾角设置比当地纬度小10°。

C)全年使用或仅在冬季使用时，倾角比当地纬度大10°.4)直接加热的贮热水箱制做安装：A）给水应引至水箱底部，可采用补给水箱或漏斗配水方式.B）热水应从水箱上部流出，接管高度一般比上循环管进口低50至100mm,为保证水箱内的水能全部使用,应从水箱底部接出管与上部热水管并联。

C)上循环管接至水箱上部，一般比水箱顶低200mm左右，但要保证正常循环时淹没在水面以下，并使浮球阀安装后工作正常。

D）下循环管接自水箱下部，为防止水箱沉积物进入集热器，出水口宜高出水箱底50mm以上。

E)由集热器上、下集管接往热水箱的循环管道，应有不小于0.005的坡度。

F)水箱应设有泄水管、透气管、溢流管和需要的仪表装置。

G）贮热水箱安装要保证正常循环，贮热水箱底部必须高出集热器最高点200mm以上，上下集管设在集热器以外时应高出600mm以上。

（4)配水管路安装：1）自然循环系统管道安装:A)为减少循环水头损失，应尽量缩短上、下循环管道的长度和减少弯头数量，应采用大于4倍曲率半径、内壁光滑的弯头和顺流三通.B）管路上不宜设置阀门。

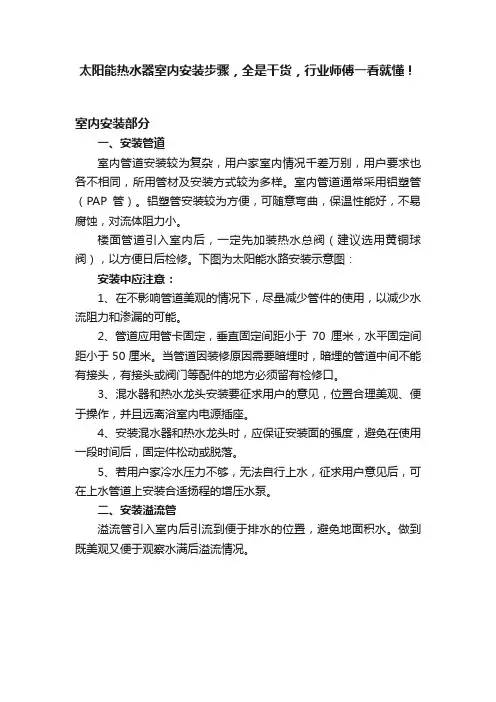

太阳能热水器室内安装步骤，全是干货，行业师傅一看就懂！
室内安装部分
一、安装管道
室内管道安装较为复杂，用户家室内情况千差万别，用户要求也各不相同，所用管材及安装方式较为多样。

室内管道通常采用铝塑管（PAP管）。

铝塑管安装较为方便，可随意弯曲，保温性能好，不易腐蚀，对流体阻力小。

楼面管道引入室内后，一定先加装热水总阀（建议选用黄铜球阀），以方便日后检修。

下图为太阳能水路安装示意图：
安装中应注意：
1、在不影响管道美观的情况下，尽量减少管件的使用，以减少水流阻力和渗漏的可能。

2、管道应用管卡固定，垂直固定间距小于70厘米，水平固定间距小于50厘米。

当管道因装修原因需要暗埋时，暗埋的管道中间不能有接头，有接头或阀门等配件的地方必须留有检修口。

3、混水器和热水龙头安装要征求用户的意见，位置合理美观、便于操作，并且远离浴室内电源插座。

4、安装混水器和热水龙头时，应保证安装面的强度，避免在使用一段时间后，固定件松动或脱落。

5、若用户家冷水压力不够，无法自行上水，征求用户意见后，可在上水管道上安装合适扬程的增压水泵。

二、安装溢流管
溢流管引入室内后引流到便于排水的位置，避免地面积水。

做到既美观又便于观察水满后溢流情况。

平板太阳能热水器的安装太阳能热水器因其利用可再生能源的先进技术以及方便的生活供水，覆盖了我国各个城市，很多人甚至将其看作是必备的家居设备。

太阳能热水器包括平板太阳能热水器和真空管太阳能热水器，其中平板太阳能热水器凭借节能环保、与建筑一体化等优势成为太阳能热水器的一大发展趋势。

那么，对于怎样安装平板太阳能热水器这一问题您是否了解呢？一起看看以下的介绍。

平板太阳能热水器组成部分平板太阳能主要是由平板集热器、储水箱、水管、支架及配件等部分组成，平板集热器是平板热水器的关键部件，其热性能高低是衡量热水器好坏的重要指标。

组装支架先组装前支架，用螺栓把前支架连接起来，在将尾座安装在前支架竖框连接孔上，然后组装后支架。

如果有中间框这时要加上中间框，并且要求与左右框分别在同一平面且三点同时着地，而后用连杆连接前后支架，并把桶托与前后支架用螺栓连接好，最后上铁鞋。

装配完毕后，要保证后支架竖框与地面成直角。

安装水箱与真空管先把水箱放置在组装完毕的支架桶托上，将水箱与桶托用螺栓连接，拧紧架子与桶托连接螺母，使水箱两端与支架左右两端距离相等。

真空管中心线与前支架平面平行，然后把硅胶密封圈放入内桶翻边孔内放平，把防尘圈套在真空管上端，并在真空管上端涂水，用力均匀轻旋推入内桶，再轻轻下拉拉入尾托内，紧顶在尾托环面内胶垫上。

最后将连接螺栓上螺母拧紧，再将防尘圈上推贴紧真空管孔囗处。

至此，太阳能热水器主机组装就完毕了。

主机的固定主机组装完毕后，把钢丝绳或大号钢筋套在前支架左右框及桶托左右U型环上，并用螺母拧紧。

将连接好的四根钢丝绳或钢筋向热水器四角方向拉伸，在女儿墙（即建筑屋顶外围的矮墙）或其他地方选择适当位置，钻孔按膨胀挂钩，将钢丝绳或钢筋与相应膨胀挂钩用U形环牢固连接。

如果确无合适位置，可浇筑钢筋混凝土块固定，如果是尖顶屋脊安装太阳热水器，则需做特定支架选取牢固合适的固定方式和固定位置。

房脊拉钢丝绳处加上衬垫物，以免碰或压坏屋脊。

太阳能热水器怎么安装【导读】太阳能热水器节能环保，使用率，给人们的生活带来舒适的体验。

如果购买了太阳能热水器，要怎么安装呢？太阳能热水器安装好后又要如何使用？太阳能要怎么清洁呢？妈网今天来给大家科普一下太阳能安装及使用方法，大家赶紧mark起要点。

太阳能热水器是一种将太阳能转为热能的装置，能满足生活用水需求。

那太阳能热水器要怎么安装呢？以下是具体的安装步骤：第一步，先选好安装的位置，一般，集热器安装在阳台、墙壁等阳光充足的地方，水箱则安装在卫生间。

由于上下水都在室内，所以，安装时不用担心热水器在冬天受寒被影响。

第二步，根据说明书先把热水器组装好，然后把集热器安装在适宜的高度位置，一般，夏天使用次数多，可按集热器安装高度的0.85倍考虑；冬天使用次数多，则按集合器安装高度的1倍考虑。

第三步，按要求把水箱安装好，并接好排水管和回水管。

通常，排水管和回水管设置在水箱侧面的顶部位置，这样能及时补充冷水和加热时把水蒸气快速排出。

太阳能热水器怎么使用太阳能热水器类型有很多，不同类型使用方法并不相同，使用时，最好按正确的方法操作，不然很容易出故障。

那太阳能热水器怎么使用呢？妈网来支招：1、每次使用前都必须把热水器内的冷水排尽，然后再等待热水从水管中流出来。

2、由于使用时不清楚水箱中热水的余量，所以一般把热水用完再加冷水，如水箱中冷水量大，会影响次日热水的使用，所以应注意。

3、夏天部分城市会缺水，如水压较低，热水无法到达水箱，会在集热管内慢慢蒸发掉，出现空晒的现象。

4、水箱中的水温度不一定相同，每次流出来的水不一定是温度最高的水，这属于正常现象，不必担忧。

太阳能热水器怎样清洗太阳能热水器集热器常年置于室外，被风吹日晒，表面会有很多污垢，而集水箱内部积水，有水垢，也非常脏，所以，定期清洗保养是有必要的。

那太阳能热水器怎样清洗呢？以下是妈网分享的清洗妙招，大家不妨看看：1、太阳能热水器内壁上的细菌量多会使人洗澡后出现皮肤过敏的症状，所以，需每隔两年就清洗一次，减少沉淀在内壁的有害物质。

太阳能热水器安装施工技术、工艺1、工艺流程安装准备→支座架安装→热水器设备组装→配水管路安装→管路系统试压→管路系统冲洗或吹洗→温控仪表安装→管道防腐→系统调试运行（1）安装准备：1）根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全.2）清理现场，画线定位。

（2）支座架安装：支座架制作安装，应根据设计详图配制，一般为成品现场组装。

其支座架地脚盘安装应符合设计要求。

（3)热水器设备组装：1）管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用，倾斜安装.集热器玻璃安装宜顺水搭接或框式连接.2)集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15℃。

3）集热器安装倾角:最佳倾角应根据使用季节和当地纬度确定。

A)在春、夏、秋三季使用时，倾角设备采用当地纬度。

B）仅在夏季使用时，倾角设置比当地纬度小10°。

C)全年使用或仅在冬季使用时，倾角比当地纬度大10°。

4)直接加热的贮热水箱制做安装:A)给水应引至水箱底部，可采用补给水箱或漏斗配水方式。

B)热水应从水箱上部流出，接管高度一般比上循环管进口低50至100mm，为保证水箱内的水能全部使用，应从水箱底部接出管与上部热水管并联.C)上循环管接至水箱上部，一般比水箱顶低200mm左右，但要保证正常循环时淹没在水面以下，并使浮球阀安装后工作正常。

D)下循环管接自水箱下部，为防止水箱沉积物进入集热器，出水口宜高出水箱底50mm以上。

E)由集热器上、下集管接往热水箱的循环管道，应有不小于0。

005的坡度。

F)水箱应设有泄水管、透气管、溢流管和需要的仪表装置。

G）贮热水箱安装要保证正常循环，贮热水箱底部必须高出集热器最高点200mm以上，上下集管设在集热器以外时应高出600mm以上。

(4)配水管路安装：1)自然循环系统管道安装:A）为减少循环水头损失,应尽量缩短上、下循环管道的长度和减少弯头数量，应采用大于4倍曲率半径、内壁光滑的弯头和顺流三通。

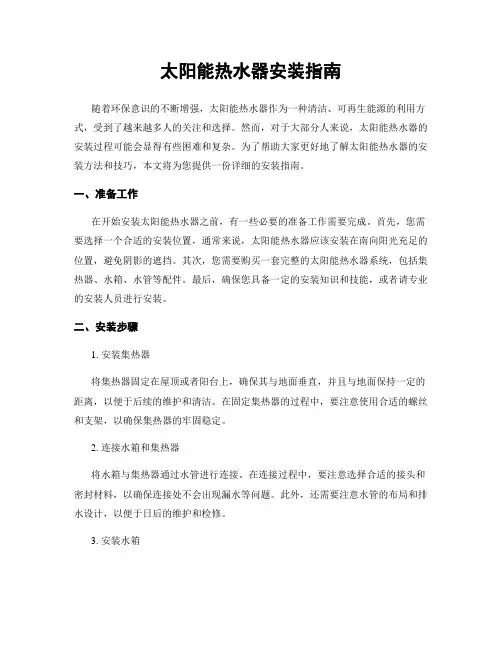

太阳能热水器安装指南随着环保意识的不断增强，太阳能热水器作为一种清洁、可再生能源的利用方式，受到了越来越多人的关注和选择。

然而，对于大部分人来说，太阳能热水器的安装过程可能会显得有些困难和复杂。

为了帮助大家更好地了解太阳能热水器的安装方法和技巧，本文将为您提供一份详细的安装指南。

一、准备工作在开始安装太阳能热水器之前，有一些必要的准备工作需要完成。

首先，您需要选择一个合适的安装位置，通常来说，太阳能热水器应该安装在南向阳光充足的位置，避免阴影的遮挡。

其次，您需要购买一套完整的太阳能热水器系统，包括集热器、水箱、水管等配件。

最后，确保您具备一定的安装知识和技能，或者请专业的安装人员进行安装。

二、安装步骤1. 安装集热器将集热器固定在屋顶或者阳台上，确保其与地面垂直，并且与地面保持一定的距离，以便于后续的维护和清洁。

在固定集热器的过程中，要注意使用合适的螺丝和支架，以确保集热器的牢固稳定。

2. 连接水箱和集热器将水箱与集热器通过水管进行连接。

在连接过程中，要注意选择合适的接头和密封材料，以确保连接处不会出现漏水等问题。

此外，还需要注意水管的布局和排水设计，以便于日后的维护和检修。

3. 安装水箱将水箱固定在合适的位置，通常来说，水箱应该安装在室内或者避免阳光直射的地方。

在安装水箱的过程中，要注意选择合适的支架和固定方式，以确保水箱的稳定和安全。

4. 安装管道和阀门根据实际需要，安装合适的管道和阀门，以便于太阳能热水器与家庭自来水系统的连接和切换。

在安装管道和阀门的过程中，要注意使用合适的材料和工具，以确保连接处的密封性和安全性。

5. 连接电源如果您的太阳能热水器系统配备了电加热功能，那么在安装完成后，还需要将其与电源进行连接。

在连接电源的过程中，要注意选择合适的电线和插座，以确保电气设备的正常运行和安全使用。

三、注意事项在安装太阳能热水器的过程中，还需要注意以下几个事项：1. 安全第一：在安装过程中，要注意个人安全和施工安全，避免发生意外事故。

热水器使用说明书型号P-J-F-2-80/1.60/0.80-VW-JT2• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 电气原理图1 1.1.2. 外观及部件介绍1 1.2. 技术数据21.2.1. 技术数据22. 使用说明3 2.1. 注意事项3 2.1.1. 电气方面3 2.1.2. 使用方面3 2.1.3. 维护方面3 2.2. 安装指南4 2.2.1. 装箱单4 2.2.2. 安装注意事项4 2.2.3. 安装方法4 2.3. 控制面板6 2.3.1. 控制面板62.3.2. 功能介绍63. 售后服务8 3.1. 用户须知8 3.1.1. 用户须知8 3.2. 疑难解答9 3.2.1. 疑难解答9 3.3. 清洗保养9 3.3.1. 清洗保养9 3.4. 保修说明10 3.4.1. 保修说明10 3.5. 一键报修10 3.5.1. 一键报修101. 产品介绍1.1. 产品部件1.1.1. 电气原理图电气原理图若有变更，恕不另行通知1.1.2. 外观及部件介绍外观及部件介绍本示意图仅供参考，请以实物为主。

1.2. 技术数据1.2.1. 技术数据型号P-J-F-2-80/1.60/0.80-VW-JT2储水箱容积80L储水箱外形尺寸Φ462×462×905（mm）集热器采光面积 1.60(m²)电辅助加热功率1500W水箱防水等级IPX4额定内压0.8MPa额定电源50Hz 220V~能效等级2级以上参数采光面积偏差≤3%，容积偏差在±3%以内，储水箱外形尺寸允许误差范围为±10%。

该系列太阳热水器执行国家标准：GB 4706.12，GB/T19141-2011，GB 26969-2011。

太阳能热水器安装手册一、安装前准备工作太阳能热水器是一种环保、节能的热水供应设备，安装前需考虑以下几个因素：1. 安装位置选择选择合适的安装位置是确保太阳能热水器正常运行的重要因素之一。

应选择离热水使用点近、阳光直射的区域，并确保安装位置的结构能够承受太阳能热水器的重量。

2. 安装所需工具和材料准备为了顺利进行太阳能热水器的安装，您需要准备以下工具和材料：扳手、螺丝刀、管道切割器、防爆螺丝片、密封胶、水泵、水管等。

3. 安全注意事项在安装过程中，请务必切断电源，确保安全操作。

如遇到不明确的问题，请咨询专业人士进行指导。

二、太阳能热水器安装步骤1. 安装集热器（1）将集热器放置在选择好的安装位置上，确保集热板与地面垂直，并固定在支架上。

（2）连接冷水进水管和热水出水管，使用密封胶进行固定，防止漏水。

2. 连接水箱（1）将水箱放置在合适的位置上，保持水箱底部与地面平行。

（2）根据热水器进出水管的接口，将水箱与集热器进行连接。

（3）检查连接口是否牢固，使用防爆螺丝片进行固定。

3. 接通水源和电源（1）打开冷水进水阀门，检查冷水管路是否有漏水情况。

（2）接通电源，打开热水器的电源开关，确保热水器正常工作。

4. 测试太阳能热水器（1）将水箱中的冷水排空，直至热水开始流出。

（2）观察太阳能热水器的运行状态，确保无异常情况。

5. 完善安装细节（1）检查管道连接是否牢固，是否有漏水现象。

（2）确保太阳能热水器的保温层安装齐全，有效减少热能的散失。

三、使用与维护1. 正常使用（1）在太阳辐射大的时候，尽量使用太阳能供应热水，减少使用电能或燃气的频率。

（2）在连续几天阴雨天气中，可通过电能或燃气作为备用供应。

2. 定期检查（1）定期检查太阳能热水器的运行状态，确保系统无异常。

（2）清洗太阳能集热器的玻璃面板，保持良好的透光性能。

（3）定期检查水箱的防腐蚀层，如有破损应及时修复或更换。

3. 冷季停用（1）在气温较低且连续几天阴天的季节，应及时将太阳能热水器停用，并进行冷冻防护措施。

太阳能热水器安装方法太阳能热水器安装注意事项太阳能热水器在各种热水器中占据的肯定的比重，对于很多消费者来说了解太阳能热水器安装及其注意事项是特别有必要的。

那么太阳能热水器安装方法和注意事项有哪些呢？今日就随我来看看太阳能热水器安装方法及其注意事项，以供大家参考哦。

太阳能热水器安装——步骤一：准备工作1、准备施工工具。

比如：螺丝刀、扳手、电钻等。

2、打开热水器包装，依照装箱单检查配件是否齐全。

1）真空管数目齐全且是否完好；2）电加热是否完好；3）水箱箱体是否有凹痕；4）支撑辅件是否齐全；5）只能掌控仪包装是否完好，等。

太阳能热水器安装——步骤二：安装支架1、安装位置选择。

一般选择在屋顶，方向是坐北向南，正向南偏西5～10°，确保没有遮挡物。

入户管线也应当削减，这样可以加添日照时间。

2、组装支架。

安装时应当依照说明谁把前片和后片组装在一起，然后使用扳手上紧螺丝，无松动即可。

再将安装前后片侧斜撑住，起到结构上的加固作用。

3、将水箱和真空管都安装完毕后，再进行检验全部的螺丝，再拧紧。

太阳能热水器安装——步骤三：固定支架一般采纳水泥墩、打膨胀螺栓亦或者是钢丝绳固定支架，当然需要更具自身屋顶的情况来选择最佳的固定方式。

钢丝绳固定方法：把钢丝绳或大号钢筋套在前支架左右框及桶托左右u型环上，并用螺母拧紧，将连接好的四根钢丝绳或钢筋向热水器四角方向拉伸，在女儿墙或其它地方选择适当位置，钻孔按膨胀挂钩，将钢丝绳或钢筋与相应膨胀挂钩U型环坚固连接。

太阳能热水器安装——步骤四：安装水箱1、电加热的安装。

首先打开电加热口的防尘保温盖，松开里面的螺丝，然后将底部的塞撬开，检查内置密封胶圈，看它是否贴紧，随后将内置电热棒放入，贴紧后恢复，上紧螺栓。

2、先把水箱放在组装好的之家桶托上，将水箱与桶托用螺栓连接，拧紧架子与桶托连接螺母，使水箱两端与支架左右两端距离相等，真空管中心线与前支架平面平行，然后把硅胶密封圈放入内桶翻边孔内放平。

现在还是有很多家庭选择安装太阳能热水器，那么太阳能热水器的安装方法是什么呢？下面就一起来看看常见的安装步骤吧。

1、准备工作：准备好太阳能热水器安装施工所需要的一切工具，然后打开热水器包装，按装箱单检查配件是否齐全。

2、安装支架：一般情况下，太阳能热水器安装在屋顶，坐北朝南，正向南偏西5°—10°，确保没有阳光遮挡，以做到接受最长时间的日照，然后做好标记，将组装好的支架斜面框对准确定好的方位，并且固定，只要无松动即可。

3、固定支架：这一步太阳能热水器安装步骤主要是采用水泥墩、打膨胀螺栓或者用钢丝绳固定安装好的支架。

根据安装屋顶的实际情况选择合适的固定支架方法。

4、安装水箱；首先要安装电加热，用起子撬开底堵，建材内置密封胶圈，看起是否贴切到位，将内置电加热棒放入、贴紧，然后上紧螺栓；其次就是将水箱放在支架的桶托上，并使用螺栓连接，确保水箱的高度比入户的高度高1—2米。

5、安装真空管：首先要在支架的指定位置安装真空管管座，其次就是在确定保温层水箱内胆上套着的密封硅胶圈安装到位后，将无破损的真空管外密封胶圈套入真空管15厘米，用肥皂水充分浸湿管口，然后依次把所有真空管安装完毕后检查是否漏水。

6、接冷热水管：先用生胶带缠进出水口，然后上好管件，连接太阳能热水器安装专用管道；将电伴热带紧贴在管道外壁，用粘性扎带扎紧；在水箱上册的水位仪孔装上传感器，然后松开锁紧装置，插入金属传感器，插到水箱底部，锁紧固定，防止移动和脱落；接下来为太阳能热水器安装的水箱上接自来水管；最后就是接室内水管。

7、接电线：首先接电加热装置的电线，红色是火线、双色是地线、余下一根是零线；接好电加热线以后接电伴热带电线。

8、安装全智能控制仪：全智能控制仪具有自动上水、定时上水、定温上水、缺水保护、定时加热等功能。

全智能控制仪一般安装在室内侧墙上。

9、调试运行：安装完毕以后通电，试运行，确认没有问题后安装完毕打扫现场。

闪速到家以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

平板太阳能安装与工作原理随着科学技术的不断进步，人们对能源的利用越来越多元化，除了传统的电能之外，太阳能、风能、地热能、潮汐能等一些新能源也被逐渐开发运用。

在这些新能源，太阳能是我们接触最多的，我们平时用的太阳能热水器利用的就是太阳能。

那么，太阳能热水器是怎样利用太阳能的，以下，我们将以目前最为先进的平板式太阳能为例，为您介绍太阳能的工作原理和安装应用。

太阳能热水器的工作原理集热器吸收热能，并将热能传导至集热器中的热交换介质中。

随着导热介质温度的升高，在泵的循环作用下，受热的液体在集热器中加热后，进入储水罐的热交换器之中。

在此，热能被转移水中，导热介质逐渐冷却。

冷却后的液体又被推回至集热器中。

冷却后的溶液在集热板中再一次被加热而循环到热交换器之中，将热能传给储水罐中的水。

这一过程不断重复直至储水罐中所有的水都被加热。

太阳能热水器系统还可以实现同其他能源的综合互补利用。

如果阳光不足，当太阳能出水当温度达不到设定55℃时，通过链接温度传感器和管道电动三通阀，切换出水到燃气锅炉再加热出水。

;如果阳光很充足，太阳能出水当温度达到设定55℃时，通过连接温度传感器和管道电动三通阀，直接切换出水到生活热水，燃气壁挂炉不工作。

太阳能热水器的实际安装运用太阳能热水器装在屋顶上或屋外，不会占用任何室内空间，并且太阳能是免费的，不需要使用煤、电、天然气等资源，因此，目前太阳能热水器在家庭中有着广泛的安装运用。

除了平板式太阳能，目前，市场上使用较多的还有玻璃真空管太阳能热水器。

二者虽然都利用的是太阳能资源，但是由于设计思路不同，其工作原理也有很大的差别，整体来看，平板太阳能的热效率更高、防冻性能更好，使用寿命也更长，是未来家庭太阳能热水器的主流趋势。

普通平板直管式太阳能热水器及管道安装（本站推荐）第一篇：普通平板直管式太阳能热水器及管道安装（本站推荐）普通平板直管式太阳能热水器及管道安装本工艺适用于民用和一般工业建筑的普通平板直管式太阳能热水器及管道安装。

2.1材料要求2.1.1太阳能热水器的类型应符合设计要求。

成器应有出厂合格证。

2.1.2集热器的材料要求：2.1.2.1透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气侯性、耐久、耐热性好，质轻并有一定强度。

宜采用3~5mm厚的含铁量少的钢化玻璃。

2.1.2.2集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。

2.1.2.3集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。

筒式集热器可采用厚度2~3mm的塑料管（硬聚氯乙烯）等。

2.1.2.4集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。

2.1.2.5集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。

2.1.3热水系统的管材与管件宜采用镀锌碳素钢管及管件。

2.2主要机具：2.2.1机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。

2.2.2工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。

2.2.3其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。

2.3作业条件：2.3.1设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。

2.3.2屋面结构应能承受新增加太阳能热水器设备的荷载。

2.3.3屋面结构应能承受新增加太阳能热水器设备的荷载。

2.3.4太阳能热水器安装的位置，应保证充分的日照强度。

3.1工艺流程：安装准备→支座架安装→热水器设备组装→配水管路安装→管路系统试压→管路系统冲洗或吹洗→温控仪表安装→管道防腐→系统调试运行3.2安装准备：3.2.1根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。

现在还是有很多家庭选择安装太阳能热水器，因为比较方便，而且不费电，节能环保。

那么对于太阳能热水器的安装我们应该怎么进行呢？下面就给大家简单分享一下太阳能热水器的安装方法。

1.准备施工工具。

比如：螺丝刀、扳手、电钻等。

2.打开热水器包装，按照装箱单检查配件是否齐全。

1）真空管数目齐全且是否完好；2）电加热是否完好；3）水箱箱体是否有凹痕；4）支撑辅件是否齐全；5）只能控制仪包装是否完好，等。

安装支架1.安装位置选择。

一般选择在屋顶，方向是坐北向南，正向南偏西5~10°，确保没有遮挡物。

入户管线也应该减少，这样可以增加日照时间。

2.组装支架。

安装时应当按照说明谁把前片和后片组装在一起，然后使用扳手上紧螺丝，无松动即可。

再将安装前后片侧斜撑住，起到结构上的加固作用。

3.将水箱和真空管都安装完毕后，再进行检验所有的螺丝，再拧紧。

固定支架一般采用水泥墩、打膨胀螺栓亦或者是钢丝绳固定支架，当然需要更具自身屋顶的情况来选择最佳的固定方式。

钢丝绳固定方法：把钢丝绳或大号钢筋套在前支架左右框及桶托左右u型环上，并用螺母拧紧，将连接好的四根钢丝绳或钢筋向热水器四角方向拉伸，在女儿墙或其它地方选择适当位置，钻孔按膨胀挂钩，将钢丝绳或钢筋与相应膨胀挂钩U 型环牢固连接。

安装水箱1.电加热的安装。

首先打开电加热口的防尘保温盖，松开里面的螺丝，然后将底部的塞撬开，检查内置密封胶圈，看它是否贴紧，随后将内置电热棒放入，贴紧后恢复，上紧螺栓。

2.先把水箱放在组装好的之家桶托上，将水箱与桶托用螺栓连接，拧紧架子与桶托连接螺母，使水箱两端与支架左右两端距离相等，真空管中心线与前支架平面平行，然后把硅胶密封圈放入内桶翻边孔内放平。

安装真空管1.管座的安装。

先安装真空管管座，集热管的下部要安装，且将管座安装在支架的指定位置。

2.插管。

先检查保温层水箱内胆套着的密封硅胶圈，然后检查真空管工艺尾角是否破损，接着检查像水银的涂层透明度，检查管口是否有加工毛刺、圆度。

太阳能热水器安装施工方案一、前置准备在进行太阳能热水器的安装施工前，需要做好以下准备工作：1.确定热水器的安装位置：安装位置应该在南向且避免被树木、建筑物等遮挡，同时要能够方便地与热水管道相连。

2.准备好安装所需要的工具和材料：一般需要工具有扳手、扎线器、电钻、螺丝刀等，材料有管道、接头、支架等。

二、施工步骤1.确定支架位置：将支架固定在安装位置上，支架要平稳、牢固。

2.安装集热管：将集热管按照说明书上的要求连接起来，并安装在支架上面，注意接口处要严密加固。

3.安装水箱：安装水箱需要注意水箱内部的防腐涂层要清洗干净，安装完成后要进行泄漏测试，查看有无漏水。

4.连接水管：将水箱与集热管连接起来，注意管道要紧密不能漏水。

5.安装水泵：如果需要，安装水泵将热水加压推送到使用点，需要注意水泵选择合理、安装要牢固。

6.安装管道布线：根据实际情况，对热水管道进行布线，需要注意规范、整洁、美观。

三、施工注意事项1.安全第一：在施工过程中要注意安全，特别是在高处使用升降设施时要系好安全带。

2.选择正规厂家：在购买太阳能热水器之前，要选择信誉良好的正规厂家，保证产品的质量。

3.选择合适的安装位置：安装位置影响着太阳能热水器的使用效果，要选择南向光照好、没有遮挡物的地方。

4.严格按照说明书安装：在安装太阳能热水器时，一定要严格按照说明书上的要求进行安装，避免误操作影响使用效果。

5.正确使用：在使用太阳能热水器时，要按照说明书的要求正确使用，避免浪费水资源、影响环境。

四、太阳能热水器是一种节能环保的热水器，安装施工需要注意事项，选择正规厂家和合适的安装位置，严格按照说明书安装，正确使用，可以保证产品的使用效果和生命周期。

在安装过程中，一定要注意安全，确保有序进行。
