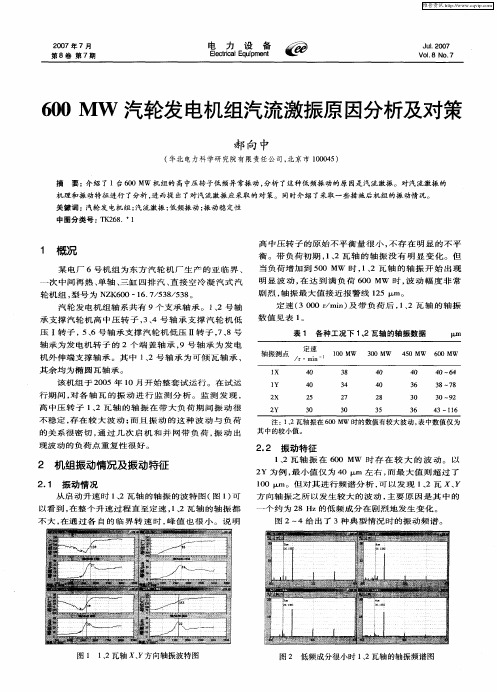

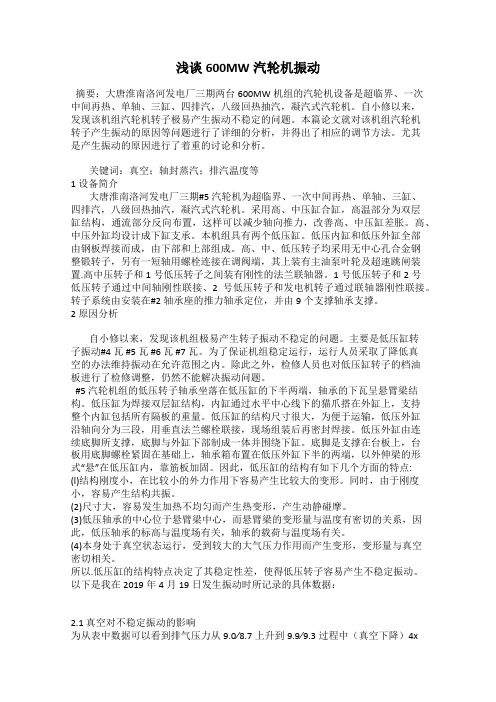

浅谈600MW汽轮机振动摘要：大唐淮南洛河发电厂三期两台600MW机组的汽轮机设备是超临界、一次中间再热、单轴、三缸、四排汽，八级回热抽汽，凝汽式汽轮机。
自小修以来，发现该机组汽轮机转子极易产生振动不稳定的问题。
本篇论文就对该机组汽轮机转子产生振动的原因等问题进行了详细的分析，并得出了相应的调节方法。
尤其是产生振动的原因进行了着重的讨论和分析。
关键词：真空；轴封蒸汽；排汽温度等1 设备简介大唐淮南洛河发电厂三期#5汽轮机为超临界、一次中间再热、单轴、三缸、四排汽，八级回热抽汽，凝汽式汽轮机。
采用高、中压缸合缸，高温部分为双层缸结构，通流部分反向布置，这样可以减少轴向推力，改善高、中压缸差胀。
高、中压外缸均设计成下缸支承。
本机组具有两个低压缸。
低压内缸和低压外缸全部由钢板焊接而成，由下部和上部组成。
高、中、低压转子均采用无中心孔合金钢整锻转子，另有一短轴用螺栓连接在调阀端，其上装有主油泵叶轮及超速跳闸装置.高中压转子和1号低压转子之间装有刚性的法兰联轴器。
1号低压转子和2号低压转子通过中间轴刚性联接、2号低压转子和发电机转子通过联轴器刚性联接。
转子系统由安装在#2轴承座的推力轴承定位，并由9个支撑轴承支撑。
2 原因分析自小修以来，发现该机组极易产生转子振动不稳定的问题。
主要是低压缸转子振动#4瓦 #5瓦 #6瓦 #7瓦。
为了保证机组稳定运行，运行人员采取了降低真空的办法维持振动在允许范围之内。
除此之外，检修人员也对低压缸转子的档油板进行了检修调整，仍然不能解决振动问题。
#5汽轮机组的低压转子轴承坐落在低压缸的下半两端，轴承的下瓦呈悬臂梁结构。
低压缸为焊接双层缸结构，内缸通过水平中心线下的猫爪搭在外缸上，支持整个内缸包括所有隔板的重量。
低压缸的结构尺寸很大，为便于运输，低压外缸沿轴向分为三段，用垂直法兰螺栓联接，现场组装后再密封焊接。
低压外缸由连续底脚所支撑，底脚与外缸下部制成一体并围绕下缸。
底脚是支撑在台板上，台板用底脚螺栓紧固在基础上，轴承箱布置在低压外缸下半的两端，以外伸梁的形式“悬”在低压缸内，靠筋板加固。
600MW机组汽封改造后振动大原因分析及处理朱志刚发布时间：2021-08-18T09:00:31.498Z 来源：《中国电业》（发电）》2021年第9期作者：朱志刚乔禹航[导读] 本文针对华能沁北电厂国产600MW 汽轮机高中压转子的端部汽封由迷宫式汽封改造为刷式汽封后在启动及运行过程中12次因为汽机振动大达保护值被迫停机的情况，通过对机组轴系振动在线监测和分析讨论，确定了汽机振动大的原因，制定了处理方案，现场实施后取得良好效果，为今后同类型机组的运行和启动以及故障处理提供了有益的借鉴。
华能沁北电厂河南济源 459000摘要：本文针对华能沁北电厂国产600MW 汽轮机高中压转子的端部汽封由迷宫式汽封改造为刷式汽封后在启动及运行过程中12次因为汽机振动大达保护值被迫停机的情况，通过对机组轴系振动在线监测和分析讨论，确定了汽机振动大的原因，制定了处理方案，现场实施后取得良好效果，为今后同类型机组的运行和启动以及故障处理提供了有益的借鉴。
关键词：汽轮机刷式汽封振动1、引言华能沁北电厂#4机为哈尔滨汽轮机厂制造的超临界凝汽式汽轮机，汽轮机型号CLN600-24.2/566/566，一次中间再热、单轴、三缸、四排汽、44级（高压1+9级、中压6级、低压4×7级）、八段抽汽反动式结构。
高中压缸和低压缸共六个支持轴承采用四键支撑具有自定位功能的可倾瓦。
高中低压汽封采用迷宫式。
#4机组轴系示意图（如图1所示）图3：沁北电厂#4机大修后第一次并网曲线按转子在旋转一周内与静止部件的接触情况分为整周碰磨和部分碰磨。
转子在旋转的一周中始终与静止的碰磨点保持接触，称为整周碰磨；转子在旋转的一周中只有部分弧段发生接触。
称为部分碰磨。
另外，按照摩擦的程度分为早期碰磨、中期碰磨和晚期碰磨。
当转子未发生碰磨故障时，振动的时域波形为正弦波。
当转子发生碰磨故障时，振动的时域波形发生崎变，出现削波现象，另外在振动信号中有奇异信号（如图2所示）。
