DR数字成像检测系统

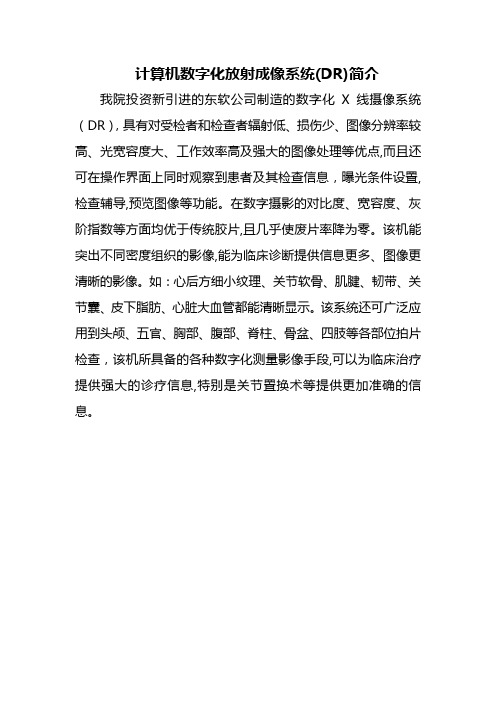

计算机数字化放射成像系统(DR)简介我院投资新引进的东软公司制造的数字化X线摄像系统（DR），具有对受检者和检查者辐射低、损伤少、图像分辨率较高、光宽容度大、工作效率高及强大的图像处理等优点,而且还可在操作界面上同时观察到患者及其检查信息，曝光条件设置,检查辅导,预览图像等功能。

在数字摄影的对比度、宽容度、灰阶指数等方面均优于传统胶片,且几乎使废片率降为零。

该机能突出不同密度组织的影像,能为临床诊断提供信息更多、图像更清晰的影像。

如：心后方细小纹理、关节软骨、肌腱、韧带、关节囊、皮下脂肪、心脏大血管都能清晰显示。

该系统还可广泛应用到头颅、五官、胸部、腹部、脊柱、骨盆、四肢等各部位拍片检查，该机所具备的各种数字化测量影像手段,可以为临床治疗提供强大的诊疗信息,特别是关节置换术等提供更加准确的信息。

简述dr成像原理DR成像原理数字化射线成像技术（Digital Radiography，DR）是一种利用数字化技术对X射线进行成像的方法。

它与传统的胶片成像相比，具有更高的分辨率、更快的成像速度和更广泛的应用范围。

本文将详细介绍DR成像原理。

一、DR成像系统组成DR系统由以下几部分组成：1. X射线发生器：产生X射线束。

2. 平板探测器：接收X射线束并将其转换为电信号。

3. 数字化处理系统：将电信号转换为数字信号，并进行图像处理和存储。

二、平板探测器原理平板探测器是DR系统中最重要的组件之一，它负责接收X射线束并将其转换为电信号。

平板探测器主要由两部分组成：闪烁层和光电转换器。

1. 闪烁层闪烁层是平板探测器中最外层的一层，它通常由碘化铯（CsI）或碘化锶（SrI2）等物质制成。

当X射线束穿过闪烁层时，会激发其中的荧光材料发出光子。

2. 光电转换器光电转换器是平板探测器中的核心部件，它负责将闪烁层中发出的光子转换为电信号。

光电转换器通常由硅或氨化硅等半导体材料制成。

三、数字化处理系统原理数字化处理系统是DR系统中最复杂的部分之一，它主要负责将平板探测器接收到的电信号转换为数字信号，并进行图像处理和存储。

1. 信号转换当平板探测器接收到X射线束时，闪烁层会发出光子，光子经过光电转换器后被转换为电信号。

这些电信号被放大、滤波和模数转换后，被送入数字化处理系统进行进一步处理。

2. 图像处理数字化处理系统可以对图像进行多种处理，包括增强对比度、降噪和增加锐度等。

这些操作可以使图像更加清晰和易于识别。

3. 存储DR系统可以将成像结果存储在计算机或其他存储设备中。

这些数据可以随时检索和查看，并且可以与其他医学影像数据进行比较和分析。

四、DR成像优势相对于传统的胶片成像技术，DR具有以下优势：1. 更高的分辨率：DR系统可以提供更高的空间分辨率和对比度分辨率，从而使医生能够更准确地诊断疾病。

2. 更快的成像速度：DR系统可以在几秒钟内完成一次成像，从而缩短了患者等待时间，并提高了医院的工作效率。

附件：DR(直接数字平板X线成像系统)配置基本要求品牌：进口设备预算：110万一、产品总体要求1.设备用途：数字化X线摄影系统（DR），采用无线数字化平板探测器，实现一机多用，可以完成门诊、急诊、住院部患者的全身各部位、各体位、多角度的全面数字X线摄影检查，以满足医院临床和体检工作中的数字化放射诊断需求。

2.设备要求:为保证产品在临床使用中机器的兼容性、稳定性、及图像清晰度，要求所投DR,整机和图像诊断处理软件为同一品牌。

3.设备构成：无线碘化铯非晶硅平板探测器+悬吊式X 射线系统+固定摄影床+立式胸片架二、产品技术参数要求★1、X线高压发生器1.1 产品要求：原装进口高频逆变式高压发生器1.2 输出功率：≥50kW1.3 摄影电压范围：40－150kV1.4 最大输出mA:≥630mA1.5 摄影曝光控制功能：具有多种曝光形式选择★2、X射线球管2.1 产品要求：原装进口X射线管组件2.2 焦点尺寸：小焦点≤0.6mm, 大焦点≤1.2mm2.3 阳极热容量：≥300 KHU★3、限束器3.1 产品要求：原装进口★4、数字化平板探测器4.1 产品要求：为无线/碘化铯/非晶硅平板。

4.2 探测器成像面积：≥14×17英寸4.3 探测器成像介质：碘化铯+非晶硅4.4 像素≥500万，最大空间分辨率≥3.0 lp/mm。

★5、立式胸片摄影架探测器上下运动方式：电动，并能控制高度★6、X线摄影机架6.1 机架结构：井字型悬吊天轨吊架，可纵向横向大范围移动6.2 自动定位功能：具备一键快速定位功能，可实现立位和卧位摄影的快速转换6.3 自动跟踪功能：X线管能自动跟踪平板探测器位置6.4 运动控制方式：电动★7、摄影床7.1 摄影床结构：固定落地式床体7.2 承载固定式滤线栅★8、DR图像采集处理系统8.1 原装进口，系统控制与信息管理、图像采集处理一体化设计8.2 操作系统：windows 7或以上8.3 图像处理功能：整幅图像放大功能，局部放大观察功能，病人资料显示，图像黑白两度调节，窗宽/窗位调节，图像反转，图像排版功能，胶片打印功能等等。

直接数字化X线成像系统(DR采购项目技术参数汇总
1.分辨率：数字化X线成像系统的分辨率应足够高，能够清晰显示病变和解剖结构。

常见的数字化X线成像系统分辨率为2-3线对/毫米。

2.感光度：系统的感光度应足够高，能够减少辐射剂量和曝光时间，同时保证图像的质量。

一般情况下，数字化X线成像系统的感光度应达到至少2000ASA。

3.动态范围：系统的动态范围应足够宽，能够显示明暗对比差异较大的区域，同时避免过曝和欠曝。

数字化X线成像系统的动态范围一般应达到12位以上。

4.快速成像：系统应具备快速成像功能，能够在短时间内获取高质量的图像。

一般来说，数字化X线成像系统的成像速度应达到每秒30帧以上。

5.自动化功能：系统应具备自动化功能，能够根据不同的检查要求和患者体型自动调节曝光参数和成像参数，提高工作效率和减少操作失误。

6.数据存储和传输：系统应能够将获取的图像数据进行存储和传输，便于医生进行远程诊断和病例管理。

数字化X线成像系统的数据存储和传输方式一般为DICOM。

7.辐射剂量控制：系统应具备辐射剂量控制功能，能够根据患者的体型和检查要求进行辐射剂量的优化和控制，尽量减少对患者的辐射损伤。

8.操作界面：系统的操作界面应简单直观，易于操作和学习。

同时，应具备图像处理和测量功能，方便医生进行图像分析和诊断。

9.安全性能：系统应具备良好的安全性能，包括防护措施和报警功能，确保操作人员和患者的安全。

10.保修和售后服务：供应商应提供合理的保修期和售后服务，包括
设备维修、技术支持和培训等。

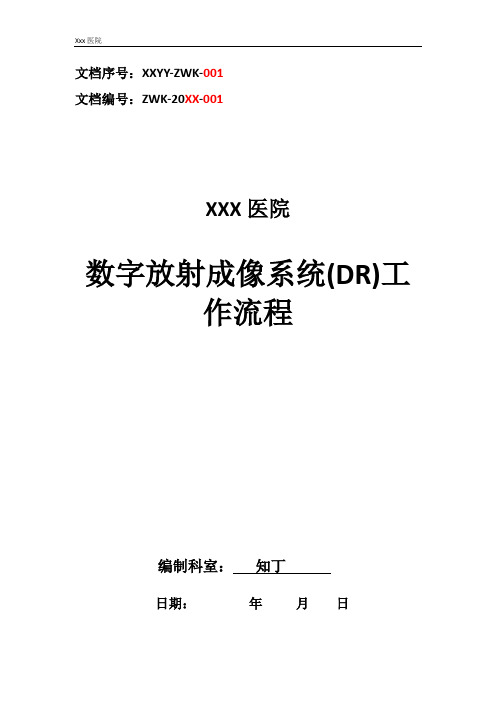

文档序号：XXYY-ZWK-001文档编号：ZWK-20XX-001XXX医院数字放射成像系统(DR)工作流程编制科室：知丁日期：年月日数字放射成像系统(DR)工作流程一、系统启动顺序：1、接诊室电脑开机，广播系统开机；2、SIEMENS MX ＆ VX开机；3、AGFA一体化洗片机开机；4、诊断工作站服务器（主机）开机；5、诊断工作站开机；二、各系统启动检查内容：1、接诊室电脑开机后，要检查登记系统程序是否运行，叫号系统是否运行，检查的方法是右下角程序运行图标是否存在，如果系统启动时程序未能运行，请进行人工程序启动。

2、SIEMENS MX ＆ VX开机，参照MV&VX工作流程；3、AGFA洗片机开机，参照洗片机工作流程；4、工作站开机后，检查电脑右下角服务器程序是否运行，叫号程序是否运行，如程序未能启动，请进行人工程序启动。

三、故障检查与维护1、如果登记室电脑中的病人信息不能传到诊断工作站、叫号显示屏不显示病人信息、不叫号等，表示接诊室电脑至诊断工作之间的电脑和网络线出现故障问题，此时应检查接诊室电脑上的服务程序(2个：1个为叫号程序，一个为服务器程序)是否启动，网线是否脱落或接触不良，逐一检查并恢复原来初始状态。

如若上述操作不能排除故障，通知诊断工作站人员，勿操作电脑，重启接诊室电脑，检查相应程序是否启动，正常启动后，刷新诊断工作站报告程序，一般故障可排除。

但相应的病人数据可能在你启动电脑时归档，而不能再传至诊断室工作站电脑，病人信息丢失，请手工输入病人信息。

2、如果MX&VX数据不能传到诊断站，或MX&VX右下角出现电脑传输错误符号，或叫号系统不叫号，表示MX&VX至诊断工作站之间出现联机故障，此时应检查诊断工作站服务器程序是否启动，队列服务是否开启，再检查网络接头是否正常联接。

如若上述操作不能排除故障，通知诊断工作站人员，按MV&VX操作规程重启MX&VX，待MX&VX重启后再重启诊断工作站主机，重启后，将电脑传输错误符号中传输失败的信息重传，重传正常即可工作。

dr的成像原理
DR（数字化摄影系统）是一种常用的医学成像技术，其成像原理基于X射线的穿透性质和数字化图像处理技术。

在DR成像过程中，患者通常会被放置在一个特定的位置上，然后通过X射线机产生的X射线通过患者的身体部位。

这些穿透了患者身体的X射线会被DR探测器捕捉到。

DR探测器是一种高灵敏度的装置，它把通过的X射线转化为数字化的电信号。

这些电信号会立即被传输到计算机上，通过数字化图像处理技术进行处理和分析。

数字化图像处理技术会对电信号进行处理，消除噪音和优化图像的质量。

处理后的图像能够呈现患者的内部结构和器官，提供医生进行通过诊断所需的信息。

与传统的胶片成像相比，DR具有许多优点。

首先，由于数字化处理，图像可以很快地显示在计算机屏幕上，节省了处理时间。

其次，数字化图像可以进行后期处理和增强，提高了图像质量。

另外，DR成像过程中使用的辐射剂量较低，对患者的辐射暴露也相对较小。

总体而言，DR成像通过结合X射线的穿透性和数字化图像处理的技术，能够为医生提供清晰、高质量的内部结构图像，帮助他们进行准确的诊断和治疗。

数字摄影系统(DR)技术参数一、直接数字成像探测器：▲1.1探测器材料:非晶硅整板探测器▲1.2探测器尺寸：17”×17”1.3探测器像素：900万像素1.4像素矩阵：3K×3K▲1.5像素间距：小于140um1.6成像时间≤5s1.7极限分辨率≥3.6lp/mm二、高频高压发生装置:2.1功率：50kW2.2摄影kV：40-150kV2.3摄影mA：25-610mA2.4.mAs≥500mAs2.5具有故障自诊断功能，支持AEC、APR自动曝光▲2.6 具备曝光参数单元化菜单，直接通过采集软件调节曝光参数，无需单独曝光控制台操作▲2.7医生在控制室和检查室均可进行高压发生器的摄影部位和曝光条件操作，提供照片或相关证明文件。

▲2.8发生器参数状态可与采集图像集成显示三、Ｘ线管组件：(原装进口)3.1焦点尺寸：0.6mm／1.2mm3.2焦点功率：22／54kW3.3阳极热容量≥230kHU3.4阳极靶角：12°四、全身电动多功能摄影架系统▲4.1管球的支撑架结构：天轨悬吊式,一字型天轨。

▲4.2悬吊架采用触摸液晶屏控制。

4.2.1 液晶屏可显示并可选择曝光的mA，kV及时间；4.2.2 液晶屏可显示并可选择病人4种体型（胖、中、瘦、小孩）；4.2.3 液晶屏可显示并可选择3种电离室视野。

4.3．管球沿吊架水平运动，并可上下运动4.4 探测器沿立柱上下运动，电动控制，管球自动跟踪；可自动进行立/卧位转换4.5可投照体位：立位、水平卧位及斜投照。

4.6 X管球吊架运动范围：移动行程≥2200mm，沿天轨水平方向运动，4.7 X管球运动范围：垂直移动行程≥1200mm，机头旋转-110°~+110°。

4.8探测器运动范围：垂直移动行程≥1200mm4.9探测器旋转范围：旋转角度0°～+90°，任意角度可调。

4.10立位胶片距SID：300~2200mm4.11卧位胶片距SID：600～1100mm4.12患者床面可浮动运动：床面纵向移动范围≥800mm，横向移动范围≥120mm。

您是否困惑过为啥要做这么多检查？您是否纠结过到底该选哪种检查好，是不是贵点就要好一点呢？您是否质疑过医生开检查的目的呢，是不是在重复检查？我先帮大家把钱袋子捂紧——不是越贵越好。

DR（X线）、CT、核磁共振（MRI）各有优势，同属影像学检查，没有谁比谁好之说，在不同的检查项目中发挥着不同的作用，医生也会根据患者的病情和检查的部位选择更合适的检查项目。

现在我们先谈谈：MRI、CT、DR它们到底是什么？它们的优缺点是什么？一、DR是数字化直接成像系统的简称，设备价格几十万到上百万，是日常大家接触较多的一项检查，也就是我们俗称“拍片子，它是利用X射线的穿透能力成像，检查时就像给身体内部拍了一张平面影像的照片。

由于被照射物体密度的不均匀，拍摄之后的底片上会形成黑白不一的颜色，比如我们的骨头就是白的，气体看到就是黑的。

优点：病人辐射剂量小：成像环节少，速度快，缩短患者等待时间，造价低：空间分辨率高，低噪声率。

DR广泛应用于胸部及骨骼拍片，特别是我们的非重点筛查人群体检优选DR，外伤如果怀疑四肢、脊柱等部位出现急性外伤，一般会优先选择X光初步确定外伤的大体部位及情况。

缺点：X光检查只能提供平面重叠影像，不能观察某一个器官的细节，而且密度分辨率低。

成像也容易受衣物、首饰甚至过厚的软组织影响，一般多用于粗看骨骼健康。

同时受制于深浅组织的影像相互重叠和隐藏，有时需要多次多角度拍摄X光片才能看清；部分较小的病变未能显示。

二：CT检查设备价格几百万至上千万，其实也是利用X光给身体拍照片，但要拍很多张，比X光更细致。

它是一层一层的穿过人体检查的，且经过计算处理后，不仅干扰较少，也可以从多个平面观察组织结构。

优点：CT检查适应症广泛，包括颅脑、头颈部、胸部、腹部、盆腔、脊柱、四肢及关节、心脏等部位；CT检查方法多种多样，包括平扫、特殊扫描技术（薄层扫描、靶扫描、高分辨力扫描）、增强扫描、CT血管成像、CT灌注成像、CT能量成像、CTA导向穿刺活检与治疗等，并有多种图像后处理技术（多平面重组、曲面重组、容积再现、仿真内镜等）；多层螺旋CT(现在医院使用的基本都是多层螺旋CT)的扫描速度明显提高，图像分辨率提高，提高了X线的利用率，曝光量明显减少，相应对人体辐射也减少。

dr成像原理DR成像原理。

DR（数字射线）成像技术是一种数字化的X射线成像技术，它将X射线成像转化为数字信号，通过数字处理和显示技术，实现对人体内部组织结构的高分辨率成像。

DR成像技术在医学影像诊断领域具有重要的应用意义，下面将对DR成像原理进行详细介绍。

首先，DR成像原理的核心是数字平板探测器。

数字平板探测器是DR系统的核心部件，它由闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁闪烁探测层、TFT阵列、读出电路和AD转换器组成。

当X射线穿过被检查的物体后，被探测层吸收并转化为光子能量，光子能量激发TFT阵列产生电荷，电荷经过读出电路转化为模拟信号，然后通过AD转换器转化为数字信号，最终形成数字图像。

其次，DR成像原理涉及数字图像处理技术。

数字图像处理技术是DR成像技术的关键环节，它包括图像采集、预处理、增强处理、重建和显示等多个步骤。

在图像采集阶段，数字平板探测器将X射线转化为数字信号，形成原始图像。

在预处理阶段，对原始图像进行去噪、平滑等处理，以提高图像质量。

在增强处理阶段，可以通过调整对比度、亮度等参数，突出图像中的细节信息。

在重建阶段，利用数字信号重建出人体内部的组织结构，形成最终的数字图像。

最后，在显示阶段，数字图像通过电子显示器呈现给医生，进行诊断分析。

另外，DR成像原理还涉及数字化的X射线源。

传统的X射线成像技术使用的是胶片作为成像介质，而DR成像技术则采用数字平板探测器，实现了X射线成像的数字化。

数字化的X射线源具有辐射剂量低、成像速度快、重复使用等优势，能够更好地满足医学影像诊断的需求。

综上所述，DR成像原理是基于数字平板探测器、数字图像处理技术和数字化的X射线源，实现对人体内部组织结构的高分辨率成像。

DR成像技术在医学影像诊断中具有重要的应用前景，能够为临床医生提供更准确、更可靠的诊断信息，有助于提高医疗诊断水平和治疗效果。

随着科技的不断进步和医学影像技术的不断发展，相信DR成像技术将在未来发挥更加重要的作用。
