13.计算机绘图

平顶山学院补考课程：计算机绘图(高起专)总时长：120分钟1. (单选题) 在渲染操作中，背景可以设置成 (本题2.0分)A. 纯色B. 渐变色C. 图像文件D. 以上均可答案: D解析: 无2. (单选题) SOLVIEW 和 SOLDRAW 命令是 (本题2.0分)A. 一对相伴命令，在模型空间画出剖视图B. 一对相伴命令，可在图纸空间画出多面正投影和剖视图C. 图纸空间中的编辑和绘图命令D. 在模型空间创建多重视窗的一对相伴命令答案: B解析: 无3. (单选题) 三维绘图中，在物体的某个表面上画图 (本题2.0分)A. 可直接使用二维绘图命令B. 用UCS命令将该表面定义成XY坐标面，再使用二维绘图命令C. 可直接使用三维绘图命令D. 只能使用建立表面模型的命令答案: B解析: 无4. (单选题) 布尔运算交、并、差的操作对象为 (本题2.0分)A. 已建立的几个实体模型B. 已建立的几个表面模型C. 已建立的几个表面模型或实体模型D. 已建立的几个线框模型、表面模型或实体模型答案: A解析: 无5. (单选题) 在图纸空间中去访问模型空间，可以通过实现(本题2.0分)A. TILEMODE=1B. PSPACE命令C. MVIEW命令D. 单击状态行上的图纸（PAPER）按钮答案: D解析: 无6. (单选题) 以下16位原码数中，真值最小的是_____。

(本题2.0分)A. 1111111110010011B. 0000000010010011C. 1000000010010011D. 1111111101101101答案: A解析: 无7. (单选题) 从设计者角度看，硬件与软件之间的界面是（）。

(本题2.0分)A. 操作系统B. 语言处理系统C. 指令系统D. 输入输出系统答案: C解析: 无8. (单选题) 若X的补码定点小数表示为1.000，则真值X等于_____。

(本题2.0分)A. +0B. -0C. +1D. -1答案: D解析: 无9. (单选题) 在计算机内信息是以（）形式表示的。

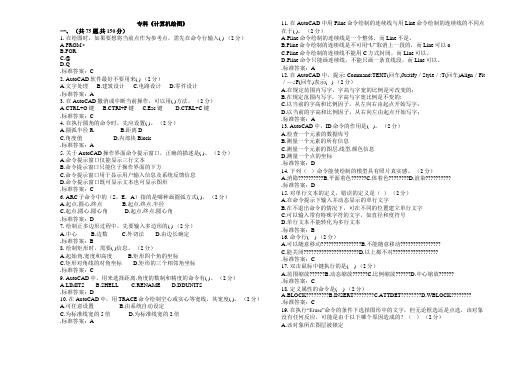

专科《计算机绘图》一、（共75题,共150分）1. 在绘图时，如果要想将当前点作为参考点，需先在命令行输入( ) （2分）A.FROMB.FORC.@D.Q.标准答案：C2. AutoCAD软件最好不要用来( ) （2分）A.文字处理B.建筑设计C.电路设计D.零件设计.标准答案：A3. 在AutoCAD撒消或中断当前操作，可以用( )方法。

（2分）A.CTRL+O键B.CTRI+P键C.Esc键D.CTRL+C键.标准答案：C4. 在执行圆角的命令时，先应设置( )。

（2分）A.圆弧半径RB.距离DC.角度值D.内部块Block.标准答案：A5. 关于AutoCAD操作界面命令提示窗口，正确的描述是( )。

（2分）A.命令提示窗口仅能显示三行文本B.命令提示窗口只能位于操作界面的下方C.命令提示窗口用于显示用户输入信息及系统反馈信息D.命令提示窗口既可显示文本也可显示图形.标准答案：C6. ARC子命令中的（S，E，A）指的是哪种画圆弧方式( )。

（2分）A.起点.圆心.终点B.起点.终点.半径C.起点.圆心.圆心角D.起点.终点.圆心角.标准答案：D7. 绘制正多边形过程中，先要输入多边形的( ) （2分）A.中心B.边数C.外切法D.由边长确定.标准答案：B8. 绘制矩形时，需要( )信息。

（2分）A.起始角.宽度和高度B.矩形四个角的坐标C.矩形对角线的对角坐标D.矩形的三个相邻角坐标.标准答案：C9. AutoCAD中，用来选择距离.角度的数制和精度的命令有( )。

（2分）A.LIMITSB.SHELLC.RENAMED.DDUNITS.标准答案：D10. 在AutoCAD中，用TRACE命令绘制空心或实心等宽线，其宽度( )。

（2分）A.可任意设置B.由系统自动设定C.为标准线宽的5倍D.为标准线宽的2倍.标准答案：A 11. 在AutoCAD中用Pline命令绘制的连续线与用Line命令绘制的连续线的不同点在于( )。

期末考试模拟习题一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入题中括号内。

）1.运行AutoCAD2000软件至少需要（）硬盘空间。

A．64MB B.128MB C．112MB D.32MB2. AutoCAD中备用图形文件的缺省文件扩展名是( )。

A．dwg B.dwt C．bak D.dxf3. AutoCAD中图形交换文件的缺省文件扩展名是( )。

A．dwg B.dwt C．bak D.dxf4.AutoCAD软件绘制的图形文件的缺省文件扩展名是( )。

A．dxf B. dwt C．bak D. dwg5.下面不可以拖动的是（）。

A．命令行B.工具栏C．工具选项板D.菜单6.文本窗口与图形编辑窗口的快速切换用（）功能键。

A．F8 B.F7 C．F6 D.F27.在AutoCAD中，下列坐标中使用绝对极坐标的是（）。

A. (10，-30)B. (@10，30)C. (10＜300)D. (@10＜300)8.在AutoCAD中，下列坐标中使用相对极坐标的是（）。

A. (8，-10)B. (@7＜200)C. (@8，-10)D. (7＜200)9.下面是用绝对坐标绘制的点是( )。

A.（20，20）B.（@20，20）C.（@20<80）D.（@20，80）10.图形界限设置完毕后，可以用ZOOM命令的（）选项设置屏幕显示整个图形。

A.范围B.上一个C.全部D.图形界限11.以下的图层是不能被删除的（）。

A.图层“0”B. 当前图层C. 外部参照使用的图层D.全部12.当前图形有四个层0、A1、A2、A3，如果A3为当前层，下面哪句话是正确的（）。

A.只能把A3层设为当前层B.可以把0，A1，A2，A3中的任一层设为当前层C.可以把四个层同时设为当前层D.只能把0层设为当前层13.图层的颜色确定以后，在该层上可以（）。

A.只能画出一种颜色的线条B.只能画出三种颜色的线条C.能画出多种颜色的线条D.只能画出两种颜色的线条14.多义线(PLine)不可以（）。

《计算机辅助设计》复习范围一、单选：1. AutoCAD的样板文件都保存在安装目录中的Template文件夹中，其扩展名是【A 】A.dwgB. dxfC. dwtD.dwf2.打开AutoCAD后绘图窗口显示的坐标样式是【A 】A.两个相互垂直的箭头B. 一个三角形C. 三维坐标系D.大写WCS字母3.使用画直线命令时，输入的第一个点坐标是（0，10），第二个点的坐标是@（10，0）,则这条直线的长度是【】A.0B. 10C. 15D.204.下列命令中，既可以画直线，又可以画弧线的命令是【】A.LINEB. XLINEC. MLINED.PLINE5.调用画圆命令的“相切、相切、相切”选项，即用3个相切条件画圆的方法是【】A.屏幕菜单法B. 命令按钮法C.在命令行中输入D.任意方法6.当两个对象完全重合在一起的时候，把一个对象移开,可以采用【】A. 点选方式B.窗口方式C. 窗交方式D.栏选方式7.用“Mirror”镜像文字时系统变量MirrText的值为1时文字将发生【】A.不作镜像B. 作完全镜像，不可识读C.作可识读镜像D.都不对8.用“两点（2P）”选项绘制圆时，两点之间的距离等于【】A.半径B. 直径C. 周长D.最短弦长9.下列关于夹点数目表述不正确．．．的是【】A.用LINE命令绘制的一条线段有3个夹点B.用ARC命令绘制的一段圆弧有3个夹点C.用PLINE命令绘制的一条多段线有3个夹点D.用RECTANG命令绘制的一个矩形应有4个夹点10.在AutoCAD中设置图形界限的命令是【】A.GridB.SnapC.LimitsD.Ortho11.用AutoCAD进行绘图时，在使用一种线型之前，若用户还没有设置线型，系统默认的线型是【】A. ContinuousB. CenterC.DotD.Dashed12.所有尺寸标注公用一条尺寸界线的是【】A.公差标注B. 连续标注C.引线标注D.基线标注13. WCS是AutoCAD中的【】A.视图坐标B.用户自定义坐标C.父系坐标D.世界坐标14.求出一组被选中实体的公共部分的命令是【】A.并集B.差集C.交集D.补集15.在模型空间中，设置多个视口的命令是【】A.VPORTSB. VIEWC. VPOINTD.UCSICON16. AutoCAD生成的文件其扩展名【】A.dwgB. dxfC. dwtD.dwf17.在AutoCAD中相对坐标的表示方法是【】A.$40,40B. &40<40C. @40,40D.@40<40018. 打开AutoCAD后切换到图纸空间显示的坐标样式是【】A.大写的UCS字母B. 大写的WCS字母C. 一个三角形D.两个互相垂直的箭头19. 画无限长直线的命令是【】A.LINEB. XLINEC. MLINED.PLINE20.下列画圆方式中，不能．．通过绘图工具栏选取的是【】A.圆心、半径B. 3点C. 相切、相切、半径D.相切、相切、相切21.下面能用于Offset偏移命令的对象是【】A.长方体B. 图块C. 多段线D.面域22. 用“Mirror”镜像文字时系统变量MirrText的值为0时文字将发生【】A.不作镜像B. 作完全镜像，不可识读C.作可识读镜像D.都不对23.移动圆对象，使其圆心移动到直线的中点，需要应用【】A.正交B. 捕捉C.栅格D.对象捕捉24.AutoCAD默认的图形界限是【】A.210×297B.297×210C. 420×297D.297×42025. AutoCAD中打开与关闭正交的快捷键是【】A.F7B.F8C.F9D.F1126.图层上对象不可以被编辑或删除，但在屏幕上还是可见的，而且可以被捕捉到，则该图层被【】A.冻结B. 锁定C.打开D.未设置27. AutoCAD中代表度数“0”符号的代码是【】A.%%dB. %%pC.%%cD.%%u28. UCS是AutoCAD中的【】A.世界坐标B.用户自定义坐标C.视图坐标D.父系坐标29. 能准确反映倾斜对象的实际尺寸的标注命令是【】A. 线性标注B. 对齐标注C. 基线标注D.连续标注30.下列命令中能使绘制的模型具有照片真实感的是【】A. 消隐B. 面着色C. 渲染D.体着色31. 在AutoCAD中打开和保存文件按钮位于【】A.标准工具栏B. 布局工具栏C.特性工具栏D.样式工具栏32. 将对象在X，Y两个方向各移动10个单位应输入【】A. 10，10B. 10<45C. @10<45D.@10,1033. 在使用AutoCAD绘图过程中要取消刚才输入的命令，应按下【】键。

制图员试题库及参考答案一、单选题（共100题，每题1分，共100分）1.徒手画直线时，先定出直线的两个端点，眼睛看着直线的( )画线。

A、终点B、中点C、起点D、两个端点正确答案：A2.下列场合可用螺栓来连接的说法错误的是( )。

A、一个厚度大一个厚度小的两零件B、需要经常拆卸的两零件C、厚度不大的两零件D、厚度不大也不拆卸的两零件正确答案：A3.换面法中，新投影面必须设立为( )的位置。

A、与原坐标轴平行B、有利于解题C、与原坐标轴垂直D、与原坐标轴倾斜正确答案：B4.四心圆法画椭圆，四个圆心分别在( )。

A、共轭直径上B、长短轴上C、菱形的切线上D、圆心上正确答案：B5.键的主要作用是( )。

A、减震B、定位C、连接并传递扭矩D、支承正确答案：C6.画圆锥台的正等轴测图，必须先知( )。

A、顶圆直径B、底圆直径C、高D、两端面圆直径和高正确答案：D7.六个基本视图的配置中( )视图在左视图的右方且高平齐。

A、后视图B、仰视图C、右视图D、左视图正确答案：A8.机件的真实大小应以图样上( )为依据，与图形的大小及绘图的准确度无关。

A、所画图样形状B、所加文字说明C、所注尺寸数值D、所标绘图比例正确答案：C9.鸭笔由笔杆和两个( )的钢片组成，两个钢片的中部有一个用来调节距离的螺钉。

A、圆形B、三角形状C、鸭嘴形状D、矩形正确答案：C10.当圆锥与圆球相贯且圆锥轴线( )时，相贯线的几何形状为圆。

A、相交于中心线B、相交与球C、通过球心D、相切于球正确答案：C11.一张完整的装配图应包括一组视图、( )、技术要求、零部件序号和标题栏以及明细表。

A、必要的尺寸B、零件的名称C、装配的要求D、必要的公差正确答案：A12.组合体尺寸标注的要求是( )。

A、不能漏掉重要尺寸B、标注尺寸齐全C、尺寸要尽量的多D、尺寸要尽量的少正确答案：B13.图纸管理系统中，( )操作是以文本方式显示产品树的信息。

A、统计B、显示C、查询D、计算正确答案：B14.当直线与投影面垂直时，直线的投影反映( )。

计算机绘图复习试卷及答案一、填空和选择填空（每小题1 分，共20 分1．用户可以利用功能键来实现文本窗口和图形窗口之间的切换。

2．书写单行文本选用命令。

3. 常见的自由曲线有三次参数曲线、Bezier曲线、和。

4．绘图仪属于图形设备，显示器属于图形设备。

5．常用的几何造型方法为线框造型、曲面造型、实体造型、、和。

6．、和Bresenham等方法是生成直线常用的方法。

7．ORTHO命令用于或正交模式，其功能键为。

8．绘图输出，选用命令。

a. Pointb. Peditc. Plotd. Pline9. 要标出某一尺寸±0.6O,应在Text后输入特殊字符。

a. %%D0.6%%Pb. %%P0.6%%Dc. 0.6%%Dd. %%P 0.610. 图案命令文件的扩展名为。

a. SCRb. SHPc. SHXd. PAT11 断开命令为。

a. offsetb. breakc. trimd. stretch12. 绘制剖面线的3种方式是、和。

13．创建块的命令是。

a. insertb. blockc. wblockd. attdef14．单行文本输入的命令是。

a. Ab. MTEXTc. TEXTd. POINT二、判断下列说法是否正确，正确的打“√”，不正确的打“×”。

（每小题1 分，共10分）（）1．用PEDIT命令可以将多条LINE线变为一条PLINE线。

（）2．在编辑命令文件中，回车没有任何意义。

（）3．BEZIER、B-Spline和NURBS曲线都是不规则曲线。

（）4．线框造型具有多义性。

（）5．POL YGON命令用于画3~1024的多边形。

（）6．F7功能键等效于GRID ON/OFF命令。

（）7．AutoCAD系统使用的世界坐标和用户坐标都是固定的。

（）8．在绘制完TRACE线后，若要更改空心或实心时，先重设置FILL状态，再用REDRAW 命令即可重新生成。

（）9．可以关闭当前层。

中级制图员习题库（附参考答案）一、判断题（共100题，每题1分，共100分）1.()正等轴测图的三个轴间角均为120°。

A、正确B、错误正确答案：A2.()保存文件是将已存储在磁盘上的文件重新命名或存储在其他位置。

A、正确B、错误正确答案：B3.()凡是真诚地服务他人，服务社会的职业行为就是有道德的职业行为。

A、正确B、错误正确答案：A4.()用计算机绘图时，栅格捕捉的作用是为了得到屏幕上准确的坐标点。

A、正确B、错误正确答案：A5.()粗实线表示不可见轮廓线。

A、正确B、错误正确答案：B6.()使用计算机绘图时，使用鼠标左键点击菜单即可发出命令。

A、正确B、错误正确答案：A7.()劳动者严重违反劳动纪律或用人单位规章制度，用人单位也不能与其解除劳动合同。

A、正确B、错误正确答案：A8.()AUTOCAD是目前我国比较流行计算机绘图软件。

A、正确B、错误正确答案：A9.()标注尺寸时，经常选择组合体的对称面、底面、端面主要轴线或某个点作为尺寸基准。

A、正确B、错误正确答案：A10.()断面图主要用于表达机件对应截面部分的形状。

A、正确B、错误正确答案：A11.()工程上常用的投影有平行投影、中心投影、多面正投影和单面正投影。

A、正确B、错误正确答案：B12.()国家制图标准规定，图纸大小可以随意确定。

A、正确B、错误正确答案：B13.()侧垂线的正面投影和侧面投影均反映实长。

A、正确B、错误正确答案：B14.()正交线指的是在正交方式下绘制的直线。

A、正确B、错误正确答案：A15.()命令窗口是用户与计算机绘图软件进行对话的区域，可用键盘在该区域直接输入点的坐标值。

A、正确B、错误正确答案：A16.()用半径为R的圆弧连接两已知正交直线，以两直线的交点为圆心，以R为半径画圆弧，圆弧与两直线的交点即为连接圆弧的连接点，以连接点为圆心，以R为半径画圆弧，两圆弧的交点即为连接弧的圆心。

A、正确B、错误正确答案：A17.()两表面相接时，不管相接表面是否平齐，在相接处都必须画线。

《计算机绘图A》一、单项选择题1. 世界坐标系原点的位置，将(C) 由LIMITS命令对绘图界限的设置来确定2. 在点的坐标输入中，实现相对坐标输入的方法为(D) 在坐标数据前加@符号3. 在AutoCAD中，用户坐标系是(B) 由用户根据需要设定，数量不限4. 对一条点划线执行OFFSET命令，偏移出的直线将是(B) 点划线5. 对于正在操作的命令要想终止它，需(B) 按Esc键6. 将某一图层锁定，则该图层(B) 仍可见，但不能编辑7. 将某一图层冻结，则该图层(D) 不能显示、编辑、输出，不参加重新生成运算8. 将某一图层关闭，则该图层(B) 不能显示、编辑和输出9. 将某一图层设为不可打印，则该图层(A) 可见、可编辑，但不能打印输出10. 用MIRROR作镜像图形时，原图(A) 可由用户决定是否保留一、单项选择题1. 用WBLOCK命令进行图块存盘，可以保存的对象为(D) 以上均可2. 用BLOCK命令将当前图形定义成块后，当前图形将(B) 由用户决定是否保留3. 用INSERT命令进行图块的插入，可以插入的对象为(D) 以上均可4. AutoCAD中的表面模型(C) 不仅定义了三维物体的轮廓，而且还定义了它的表面，具有面的特征5. 三维面（3DFACE）命令可构造出空间任意位置的平面，一个三维面(B) 是3或4个顶点的多边形平面6. 三维多义线（3DPOLY）命令(A) 只能画直线段，不能画圆弧，亦不能定义线宽11.构造线命令XLINE是无限长直线，但它可以被断开和修剪正确12.执行线型比例命令LTSCALE只是为了改善非实线线型的显示效果，并不影响这些线型的实际输出错误13.绘制实心区域命令SOLID只能绘制三角形或四边形的填充区域正确14.二维多段线命令PLINE，可以画直线段和圆弧段，但不能定义线宽错误15.重画命令REDRAW和重新生成命令REGEN作用是相同的，都是进行屏幕图形刷新的错误16.拖动命令PAN不仅可以将屏幕上的图形移动显示，也可以改变图形的实际坐标位置正确17.显示缩放命令ZOOM不仅可以缩放显示屏幕上的图形，也可以改变图形的实际大小错误18.线型、线宽和颜色只能在图层中设置，无法对图线进行单独定义错误三、主观题(共22道小题)19.参考答案：用户界面（1）构造线（2）样条曲线（3）图块定义（4）图案填充（5）复制（6）比例缩放（7）打碎（8）打印预览（9）特性匹配（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.参考答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45（试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
